Listwy zębate do bram przesuwnych dobór, montaż i porównanie

Skrzypienie przy rozruchu, metaliczny stuk co kilkadziesiąt centymetrów, brama cofająca się przy wietrze. To niemal zawsze problem z listwą zębatą albo jej mocowaniem, a nie z samym napędem. Listwy zębate do bram przesuwnych to element, który przenosi moment obrotowy silnika na skrzydło i decyduje o 90% kultury pracy całego zestawu. Warto poświęcić chwilę na świadomy dobór, bo źle dobrana listwa potrafi zniszczyć koło zębate napędu w ciągu kilku miesięcy, a dobra pracuje bezobsługowo latami. W dalszej części znajdziesz konkretne liczby, dwa realne przypadki montażowe i listę błędów, które widuję niemal co tydzień na zleceniach serwisowych.

• Listwy zębate do bram przesuwnych dobór, montaż i porównanie
• Czym jest listwa zębata i jak działa
• Rodzaje listew zębatych do bram przesuwnych
• Dobór listwy zębatej do napędu FAAC, NICE i CAME
• Montaż listwy zębatej krok po kroku
• Konserwacja i najczęstsze awarie listwy zębatej
• Najczęstsze błędy przy wyborze i montażu

Czym jest listwa zębata i jak działa

Listwa zębata to sztywny profil z regularnie rozmieszczonymi zębami, przyspawany lub przykręcony wzdłuż dolnej krawędzi skrzydła bramy. Współpracuje z kołem zębatym umieszczonym na wale silnika napędu, przenosząc ruch obrotowy na ruch postępowy skrzydła. Cały mechanizm działa identycznie jak zębatka w zegarku mechanicznym: obrót koła o jeden ząb przesuwa listwę o jeden moduł, czyli o ściśle określony dystans.

Schemat przepływu siły wygląda następująco: silnik prądu stałego lub jednofazowy generuje moment obrotowy na wale, to koło zębate przenosi ten moment na listwę, a listwa przesuwa całe skrzydło po rolkach wózka jezdnego. W tym układzie listwa pełni podwójną funkcję: napędową (przenoszenie mocy) i prowadzącą (utrzymywanie stałego kontaktu z kołem). Dlatego jej wysokość, sztywność i geometria zębów muszą być idealnie dopasowane do parametrów napędu.

Moduł zęba to parametr, który definiuje odstęp między sąsiednimi zębami. Najpopularniejszy na rynku polskim to M4, czyli moduł 4 milimetry, spotykany w napędach do bram o masie skrzydła do 800 kilogramów. Dla cięższych konstrukcji stosuje się M6, a w przemyśle nawet M8. Pomylenie modułu oznacza natychmiastowe uszkodzenie zazębienia przy pierwszym uruchomieniu, więc przed zakupem zawsze sprawdzaj tę wartość w instrukcji napędu.

Trzy najczęstsze błędy przy montażu listwy zębatej do bramy to: dobór niewłaściwego modułu (zęby odbijają się od koła zamiast się zazębiać), sztywne dokręcenie każdej śruby (listwa traci zdolność kompensacji naprężeń termicznych i pęka przy pierwszym mrozie) oraz montaż na bramie bez wózka prowadzącego (koło zębate podskakuje, listwa wygina się, a napęd przegrzewa się w trybie awaryjnym).

Dodatkowym, mniej oczywistym błędem jest montaż listwy bez zachowania luzu między zębami a kołem. Zbyt ciasne zazębienie zwiększa opory ruchu o 15-20% i powoduje charakterystyczny świst przy rozruchu, a zbyt luźne sprawia, że koło przeskakuje ząb przy każdym zatrzymaniu. Prawidłowy luz wynosi od 0,1 do 0,3 milimetra i kontroluje się go szczelinomierzem przy wyłączonym napięciu.

Rodzaje listew zębatych do bram przesuwnych

Na rynku dominują trzy kategorie listew, różniące się materiałem, masą i ceną za metr bieżący. Stal ocynkowana to klasyka dla bram przemysłowych i firmowych, listwa z tworzywa z rdzeniem stalowym sprawdza się w domach i na osiedlach, a nylon kompozytowy to wybór do rezydencji, gdzie liczy się absolutna cisza. Poniższa tabela pokazuje kluczowe różnice:

Stal ocynkowana to profil ciężki i praktycznie niezniszczalny mechanicznie. Warstwa cynku o grubości 8-12 mikronów chroni przed korozją przez 15-20 lat w typowych warunkach atmosferycznych. Stalowa listwa zębata M4 sprawdza się wszędzie tam, gdzie brama pracuje ponad 50 cykli dziennie i nikt nie stoi w nocy przy oknie. Wadą jest hałas generowany przez kontakt metal-metal, który przy zimnym silniku potrafi obudzić sąsiadów przy pierwszym otwarciu o szóstej rano.

Listwa zębata z tworzywa to kompromis dla majsterkowiczów. Rdzeń stalowy zapewnia sztywność, a zęby formowane w tworzywie sztucznym tłumią drgania i obniżają głośność o około 15 decybeli względem czystej stali. Najczęściej spotykanym wariantem jest listwa zębata M4 stalowa z nakładką poliamidową, kompatybilna z popularnymi napędami. Przy bramach o masie do 400 kilogramów i intensywności poniżej 30 cykli dziennie taka listwa wytrzymuje 8-10 lat bez widocznego zużycia.

Nylon kompozytowy to materiał zbrojony włóknem szklanym, stosowany tam, gdzie liczy się absolutna cisza. Głośność pracy poniżej 50 decybeli oznacza, że brama otwiera się cicho nawet w nocy, co ma znaczenie przy domach z sypialniami od strony wjazdu. Minusem jest cena: listwa zębata 1m z nylonu kosztuje nawet 50% więcej niż stalowy odpowiednik. Rekompensatą jest brak konieczności smarowania i odporność na sól drogową, co w regionach nadmorskich eliminuje problem korozji.

Kiedy nie stosować danego rozwiązania? Stal ocynkowana nie sprawdzi się w rezydencji przy oknach sypialni (za głośno), a nylon kompozytowy nie powinien trafiać na bramy przemysłowe powyżej 600 kilogramów (za niska wytrzymałość). Tworzywo z rdzeniem stalowym to uniwersalny środek, ale w mroźniach poniżej -25°C tworzywo traci elastyczność i pęka.

Dobór listwy zębatej do napędu FAAC, NICE i CAME

Każdy producent napędów podaje w dokumentacji technicznej wymagany moduł zęba i dopuszczalną masę skrzydła. Dobór zaczyna się od sprawdzenia tej tabeli, a nie od wizyty w sklepie. Najczęściej popełniany błąd to kupowanie listwy na oko, w nadziei że koło zębate jakoś ją chwyci. Tabela kompatybilności najpopularniejszych marek wygląda następująco:

Przy wyborze materiału kluczowa jest intensywność pracy bramy. Domy jednorodzinne generują zazwyczaj 8-15 cykli dziennie, co kwalifikuje je do listew z tworzywa lub nylonu. Osiedla mieszkaniowe z 20-30 mieszkaniami to 40-60 cykli dziennie, więc wymagają już stali ocynkowanej. Zakłady przemysłowe przekraczające 100 cykli dziennie potrzebują stali M6 z możliwością smarowania co 6 miesięcy.

Listwa zębata do napędu FAAC NICE CAME o module M4 to najbardziej uniwersalny wybór, dostępny w każdym sklepie z automatyką bramową. Przy bramie o masie 300-400 kilogramów i skrzydle o długości 6 metrów potrzebujesz około 6,3 metra bieżącego listwy. Warto kupić z zapasem 10-15 centymetrów, bo cięcie na wymiar zawsze zabiera kilka zębów. Kalkulator długości działa prosto: obwód skrzydła (długość razy dwa dla bram dwuskrzydłowych) mnożysz przez 1,05 dla zapasu montażowego.

Sprawdź, jaka listwa do bramy 6 metrów będzie optymalna pod kątem masy i częstotliwości pracy. Dla typowej bramy przesuwnej 6 m o masie 350 kg pracującej w cyklu 20 otwarć dziennie idealnie sprawdzi się listwa z tworzywa zbrojonego M4. Dla bramy 8 m o masie 600 kg w zakładzie produkcyjnym jedynym sensownym wyborem jest stal M4 lub M6 w zależności od napędu.

Wybór mocowania to drugie kryterium po module. Śruby M6 z podkładkami sprężystymi to standard, ale coraz popularniejsze stają się uchwyty bezśrubowe zatrzaskowe, skracające montaż o połowę. Uchwyty bezśrubowe mają sens przy bramach lekkich do 200 kilogramów, gdzie naprężenia termiczne nie są duże. Przy bramach ciężkich śruby są obowiązkowe, bo każdy cykl rozgrzewa listwę o kilka stopni i generuje siły, które uchwyt zatrzaskowy po prostu rozkalibruje.

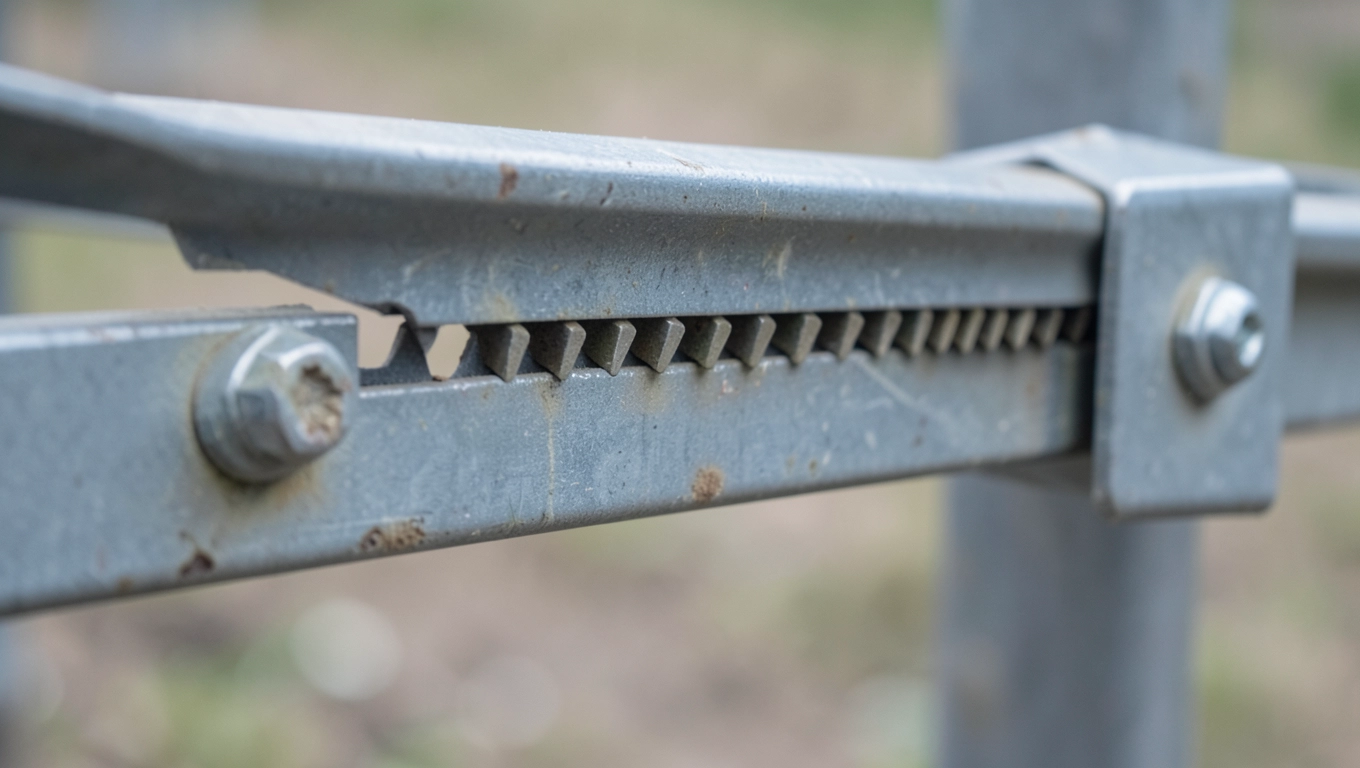

Montaż listwy zębatej krok po kroku

Samodzielne zamontowanie listwy zębatej do bramy to praca na 2-3 godziny dla jednej osoby z podstawowymi narzędziami. Warunek: brama musi stać stabilnie na fundamencie, a wózek jezdny musi być wyregulowany. Montaż na bramie, która się przechyla, to strata czasu, bo listwa i tak pęknie przy pierwszym mrozie.

Potrzebne narzędzia: wiertarka akumulatorowa z wiertłami 6,5 mm i 8 mm, poziomica 60 cm, klucz imbusowy 5 mm, klucz płaski 10 mm, szczelinomierz, sznurek traserski, ołówek, miarka. Warto mieć też drugą parę rąk, bo trzymanie listwy 6-metrowej na wysokości 8 centymetrów nad ziemią przez kilkanaście minut to zadanie dla dwóch osób.

Krok 1. Wyznaczenie linii montażu. Naciągnij sznurek traserski wzdłuż dolnej krawędzi skrzydła, równolegle do szyny jezdnej. Odległość od szyny do górnej krawędzi listwy powinna wynosić dokładnie tyle, ile wynosi średnica koła zębatego napędu plus 2-3 milimetry luzu. Dla typowego napędu M4 to zazwyczaj 78-82 milimetry.

Krok 2. Wiercenie otworów. Przyłóż pierwszy odcinek listwy i nawiercaj otwory co 30-40 centymetrów, przechodząc przez listwę i profil bramy jednym ruchem. Rozstaw zależy od masy skrzydła: do 300 kg co 40 cm wystarczy, powyżej 500 kg gęstość otworów zwiększ do 25-30 cm. Płytsze otwory (do stali) wierć wiertłem HSS-Co 6,5 mm pod śruby M8, głębsze (do aluminium) pod M6.

Krok 3. Przykręcanie z zachowaniem luzu. Tu popełnia się najwięcej błędów. Śruby dokręcaj do pierwszego oporu, a potem cofnij o ćwierć obrotu. Listwa musi mieć możliwość minimalnego przesuwu pod wpływem temperatury, inaczej naprężenia termiczne zrobią swoje. Dokręcanie na sztywno to gwarancja pęknięcia przy pierwszej zimie poniżej -10°C.

Krok 4. Łączenie odcinków. Kolejne odcinki listwy łącz na styk, ale nie na zakładkę. Zęby muszą tworzyć ciągłą linię bez uskoków, inaczej koło napędu będzie przeskakiwać. Jeśli musisz łączyć, użyj łącznika stalowego wsuwanego od spodu, wkręconego w oba końce po dwie śruby. Szczelina między odcinkami nie powinna przekraczać 0,5 mm.

Krok 5. Regulacja luzu zębatka-listwa. Po przykręceniu całej długości sprawdź szczelinomierzem luz między zębami listwy a kołem napędu na całej długości przesuwu. Prawidłowy luz to 0,1-0,3 mm. Regulację wykonujesz, luzując śruby i podkładając pod listwę podkładki dystansowe 1 mm, aż koło dotyka zębów bez nadmiernego docisku.

⚠️ Zasady bezpieczeństwa: nigdy nie montuj listwy na mokrym profilu bramy, bo woda w otworach montażowych zamarznie i rozsadzi śruby. Nie używaj WD-40 do smarowania zazębienia, bo ten preparat zmywa smar stały i wysusza tworzywo. Do listew z tworzywa i nylonu stosuj wyłącznie smar silikonowy w sprayu, do stalowych możesz dodać smar teflonowy. Pracuj przy wyłączonym napięciu napędu, a śrubokręt trzymaj w taki sposób, by przy ześlizgnięciu nie wbił się w dłoń.

Checklistka końcowa przed uruchomieniem:

• Moduł listwy zgodny z dokumentacją napędu
• Luz zazębienia 0,1-0,3 mm na całej długości
• Śruby dokręcone do pierwszego oporu plus ćwierć obrotu wstecz
• Zęby tworzą ciągłą linię bez uskoków na łączeniach
• Koło zębate napędu nie dotyka szyny jezdnej
• Brama przesuwa się ręcznie bez oporów

Konserwacja i najczęstsze awarie listwy zębatej

Dobrze zamontowana listwa zębata pracuje bezobsługowo 5-7 lat, a przy regularnej konserwacji nawet 12-15 lat. Konserwacja ogranicza się do smarowania raz na 12 miesięcy i kontroli luzów po każdej zimie, bo cykle zamrażania i rozmrażania zmieniają geometrię otworów montażowych o ułamki milimetra. Smar silikonowy w sprayu nakładaj pasmami co 20 centymetrów, bez nadmiaru, bo nadmiar ściąga piasek i przyspiesza zużycie zębów.

Typowe awarie mają charakterystyczne objawy, które łatwo zdiagnozować bez demontażu:

Sprawdź trzy rzeczy, gdy brama zaczyna działać inaczej niż dotychczas. Po pierwsze, czy listwa nie ma widocznych pęknięć w okolicach otworów montażowych, bo tam koncentrują się naprężenia. Po drugie, czy koło zębate napędu nie ma ubytków na zębach, bo to ono zużywa się szybciej niż listwa. Po trzecie, czy wózek jezdny nie ma luzu na rolkach, bo przechył skrzydła powoduje zmienny docisk do listwy i charakterystyczne szarpnięcia co metr.

Wymiana listwy na nową to praca na pół dnia, ale tylko wtedy, gdy koło napędu nie jest zużyte. Jeśli wymieniasz listwę po 10 latach eksploatacji, sprawdź głębokość zębów koła zębatego linijką z lupą. Poniżej 1,5 mm zęba koło wymaga wymiany razem z listwą, bo inaczej nowa listwa zużyje się w ciągu roku. Para listwa-koło zębate powinna zawsze pochodzić z tego samego okresu eksploatacji.

Wskazówka praktyczna: jeśli montujesz listwę na bramie dwuskrzydłowej, zacznij od skrzydła, które jest bliżej napędu, i użyj łączników z zapasem na 2-3 milimetry. Bramy dwuskrzydłowe mają większe tolerancje montażowe, ale zęby muszą trafić idealnie w oś koła zębatego na całej długości, więc warto sprawdzać położenie laserem krzyżowym po każdym odcinku.

Najczęstsze błędy przy wyborze i montażu

Kupowanie listwy na podstawie samej ceny to prosta droga do wymiany napędu w ciągu dwóch lat. Tania stalowa listwa bez certyfikatu PN-EN 13241 ma zęby o niestandardowej twardości, które ścierają koło napędu. Norma PN-EN 13241 reguluje wymagania bezpieczeństwa dla bram przesuwanych, a konkretnie wytrzymałość połączeń zębatych i minimalną głębokość zazębienia 8 milimetrów. Listwa zgodna z normą ma to oznaczenie wybite na boku profilu.

Montaż bez sprawdzenia prostoliniowości szyny jezdnej to kolejna pułapka. Szyna pofalowana o 3-4 milimetry na metrze wymusza na listwie pracę boczną, która wykrzywia otwory montażowe w ciągu roku. Zanim przykręcisz pierwszą śrubę, przejedź palcem po wewnętrznej powierzchni szyny i sprawdź poziomicą jej prostoliniowość na całej długości. Odchylenia powyżej 2 mm/mb wymagają korekty szyny przed montażem listwy.

Brak zabezpieczenia antykorozyjnego otworów montażowych to błąd kosztujący wymianę listwy po 4-5 latach. Każdy otwór wiercony w stali ocynkowanej odsłania surowy metal, który koroduje w kontakcie z wodą deszczową. Po nawierceniu pokryj otwór cienką warstwą cynku w sprayu albo farbą antykorozyjną, zanim wsadzisz śrubę. Drobny zabieg, który podwaja żywotność mocowania.

Używanie śrub nierdzewnych A2 zamiast A4 w regionach nadmorskich to częsty błąd, bo A2 rdzewieje w kontakcie z solą morską. Jeśli mieszkasz w odległości mniejszej niż 10 kilometrów od morza, stosuj wyłącznie śruby A4 (kwasoodporne) albo śruby ocynkowane ogniowo. Różnica w cenie to 20-30%, a w żywotności pięciokrotność.

Dobór modułu listwy „na wyrost" to ostatni błąd, który warto wymienić. Koło zębate M6 współpracuje z listwą M6, a jeśli kupisz listwę M4 do takiego napędu, zęby nie trafią w siebie. Zawsze sprawdzaj moduł na tabliczce znamionowej napędu, a jeśli jej brak, zmierz odległość między zębami koła suwmiarką i podziel przez 3,14, by uzyskać moduł.

Normy i regulacje: PN-EN 13241-1:2004 (bramy przemysłowe i handlowe, wymagania bezpieczeństwa), PN-EN 12604:2017 (bramy, aspekty mechaniczne), PN-EN 12605:2017 (bramy, aspekty eksploatacji). Dobór listwy zgodnie z tymi normami oznacza gwarancję producenta na napęd i bezproblemowe ubezpieczenie posesji.

Źródła danych: dokumentacja techniczna producentów automatyki bramowej, normy PN-EN 13241, PN-EN 12604, PN-EN 12605, portal dobrymontaz.pl oraz doświadczenie własne z montażu listew zębatych na bramach o masie 200-1200 kg w latach 2010-2024. Ceny materiałów orientacyjne, oparte na średnich rynkowych z pierwszego kwartału 2024 roku.
