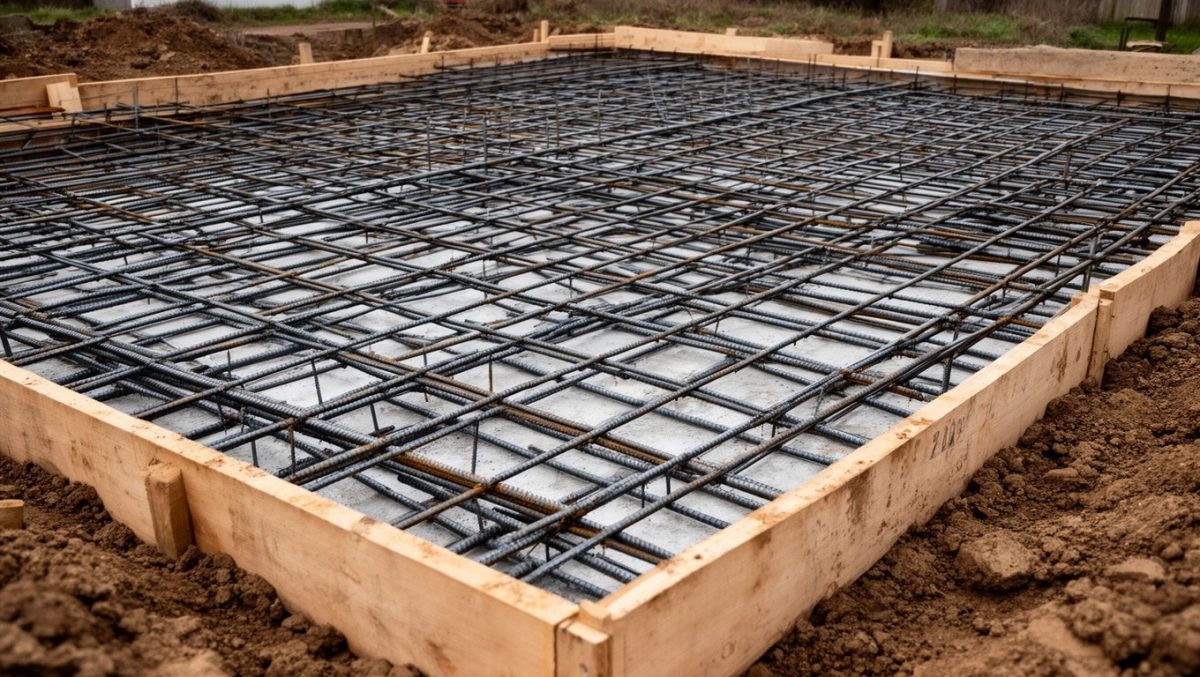

Jak zbroić płytę fundamentową, żeby nie pękła po pierwszej zimie
Zbrojenie płyty fundamentowej to ten etap budowy, na którym nie ma miejsca na domysły. Źle dobrana średnica prętów albo zbyt mała otulina potrafią zamienić solidny fundament w kosztowny problem już po pierwszej zimie. Wbrew pozorom sama zasada jest prosta: stal przejmuje siły rozciągające, beton siły ściskające, a razem tworzą materiał kompozytowy o nośności, której żaden z osobna nigdy by nie osiągnął.

- Jakie pręty zbrojeniowe do płyty fundamentowej wybrać i dlaczego
- Rozstaw prętów w płycie fundamentowej sprawdzone wartości dla domu jednorodzinnego
- Otulina betonowa przy płycie fundamentowej grubość, podkładki i najczęstsze błędy
- Zbrojenie krawędzi i narożników płyty fundamentowej wzmacnia całą konstrukcję
Jakie pręty zbrojeniowe do płyty fundamentowej wybrać i dlaczego
W domach jednorodzinnych króluje stal klasy AIIIN (oznaczenie B500SP) o średnicy od 8 do 16 mm. Wybór ten wynika z dwóch cech: granica plastyczności na poziomie 500 MPa pozwala przenieść ogromne siły przy stosunkowo niewielkim przekroju, a spajalność tego gatunku umożliwia łączenie prętów bez ryzyka kruchego pęknięcia w spoinie.
Do dolnej siatki najczęściej trafiają grubsze pręty, zwykle 12 mm, ponieważ tam rodzi się większość naprężeń od ciężaru budynku i parcia gruntu. Górna siatka, odpowiedzialna głównie za przeciwdziałanie sile ssania wiatru oraz nierównomiernemu osiadaniu, może być wykonana z cieńszej stali, najczęściej 10 mm.
Pręty żebrowane sprawdzają się lepiej niż gładkie, ponieważ ich powierzchnia mechanicznie klinuje się w betonie. Tarcie i zakleszczenie żeber to dodatkowe zabezpieczenie przed wyciągnięciem stali z otuliny, co w praktyce oznacza znacznie lepszą współpracę obu materiałów pod obciążeniem.
Stal A0 (gładka, klasa A0, wytrzymałość około 220 MPa) sprawdza się wyłącznie jako konstrukcje rozdzielcze, strzemiona czy wkładki montażowe. W płycie nośnej jej parametry są zbyt niskie, a brak żeber dodatkowo osłabia przyczepność.
Przy zakupie warto zwrócić uwagę na atesty i oznaczenia fabryczne. Każda wiązka powinna mieć etykietę zgodności z normą PN-EN 10080, która reguluje wymagania dla spajalnej stali zbrojeniowej. Brak dokumentu to pierwszy sygnał, że producent lub dostawca nie przeszedł kontroli jakości.
Pręty ze stali B500SP w płycie fundamentowej
Stal B500SP łączy wysoką wytrzymałość z dobrą ciągliwością, co w praktyce oznacza, że płyta przed pęknięciem ugina się w sposób zauważalny. To cecha pożądana, bo nagłe kruche zniszczenie fundamentu byłoby katastrofą. Zapas odkształcalności daje czas na reakcję i wzmacnia bezpieczeństwo całej konstrukcji.
Rozstaw prętów w płycie fundamentowej sprawdzone wartości dla domu jednorodzinnego
Najczęściej stosowany rozstaw dolnej siatki wynosi od 15 do 20 cm w obu kierunkach, przy czym wariant 20 cm to rozsądne minimum dla typowego domu o masie własnej poniżej 200 ton. Wartość ta wynika z konieczności rozłożenia naprężeń na tyle gęstą siatkę, by beton nie pękał pomiędzy prętami.
Strefy wymagające zagęszczenia to przede wszystkim obszary pod ścianami nośnymi, słupami i kominami. W tych miejscach rozstaw zmniejsza się do 10-12 cm, a czasem pojawia się dodatkowa warstwa prętów. Powód jest czysto mechaniczny: koncentracja obciążeń wymaga lokalnego wzmocnienia, inaczej w betonie pojawią się rysy prostopadłe do kierunku naprężeń.
Górna siatka bywa rzadsza, najczęściej 20-25 cm, bo jej rola ogranicza się do przejęcia sił od skurczu betonu i niewielkich naprężeń rozciągających. Zbyt gęsta góra paradoksalnie może pogorszyć sytuację, ponieważ utrudnia wibrowanie mieszanki i sprzyja powstawaniu pustek powietrznych wokół stali.
Projektant zawsze dobiera rozstaw na podstawie obliczeń statycznych uwzględniających nośność gruntu i obciążenia użytkowe. Wartość 20 cm w obu kierunkach to doświadczeniowa reguła kciuka dla domów murowanych z poddaszem użytkowym na gruncie o nośności powyżej 150 kPa. Na słabszych podłożach potrzebne będzie dodatkowe wzmocnienie krawędzi i stref przypodporowych.
Kontrola rozstawu na budowie jest prosta: wystarczy miarka i ołówek. Po ułożeniu pierwszego rzędu warto zmierzyć kilka odstępów, bo wykonawcy mają tendencję do delikatnego rozciągania siatki, licząc na to, że nikt nie sprawdzi. Różnica 22 zamiast 20 cm w każdym rzędzie oznacza realnie mniejsze zużycie stali, ale też słabszą płytę.
Siatka zgrzewana czy wiązana ręcznie
Siatki zgrzewane z fabryki skracają czas pracy zbrojarza nawet o połowę i gwarantują równomierny rozstaw. Wiązanie ręcznie drutem wiązałkowym daje większą swobodę kształtowania, co przydaje się przy nietypowej geometrii płyty, schodach w fundamencie czy pogrubieniach pod ciężkie elementy. W typowym domu jednorodzinnym obie metody są równoważne, jeśli ekipa zna się na robocie.
Otulina betonowa przy płycie fundamentowej grubość, podkładki i najczęstsze błędy
Minimalna grubość otuliny w płycie fundamentowej z betonu klasy C25/30 wynosi 40 mm od spodu i 30 mm od góry, zgodnie z normą PN-EN 1992-1-1 (Eurokod 2). Wartości te rosną przy agresywniejszym środowisku gruntowym: przy wodzie agresywnej chemicznie otulina powiększa się do 50 mm.
Otulina pełni trzy funkcje naraz: chroni stal przed korozją, zapewnia jej współpracę z betonem przez tarcie oraz przenosi siły z pręta na otaczający materiał. Zbyt cienka warstwa sprawia, że tlen i wilgoć docierają do stali, a ta rdzewiejąc zwiększa objętość i odpycha otaczający beton, tworząc rysy i odpryski.
Podkładki dystansowe, tak zwane „kołki” lub „grzybki", utrzymują dolną siatkę na właściwej wysokości. Najczęściej mają 40-50 mm wysokości i układa się je co 80-100 cm w obu kierunkach. Ich zbyt rzadkie rozstawienie powoduje ugięcie stali pod ciężarem betonu, co w praktyce oznacza zmniejszenie otuliny dokładnie tam, gdzie jest najważniejsza, czyli na spodzie płyty.
Najczęstszy błąd wykonawców to zastępowanie podkładek plastikowych kawałkami cegieł, gruzu lub drewna. Cegła chłonie wodę i obniża pH betonu przy styku, drewno gnije i zostawia pustkę, a gruz ostrymi krawędziami może przebić folię przeciwwilgociową. Każde z tych rozwiązań osłabia trwałość płyty w perspektywie dekad.
Druga grupa pomyłek to zbyt płytkie osadzenie dolnej siatki w miejscach przejść instalacji przez płytę. Rura kanalizacyjna czy peszel elektryczny wymaga lokalnego obniżenia otuliny, co trzeba zrekompensować dodatkowym prętem lub pogrubieniem betonu. Ignorowanie tego prowadzi do rys na powierzchni posadzki już po roku użytkowania.
Klasy ekspozycji i ich wpływ na otulinę
Eurokod 2 dzieli środowisko wokół betonu na klasy ekspozycji: XC, XD, XS, XF, XA. Płyta fundamentowa najczęściej pracuje w klasie XC2 (mokre, rzadko suche) lub XC3 (umiarkowanie wilgotne). Dla XC2 wymagana otulina nominalna wynosi 30 mm, ale z uwzględnieniem odchyłki wykonawczej 10 mm realnie projektuje się 40 mm. Na gruntach z resztkami organicznymi może pojawić się klasa XA1, podnosząca wymagania o kolejne 10 mm.
Zbrojenie krawędzi i narożników płyty fundamentowej wzmacnia całą konstrukcję
Krawędzie płyty to miejsce, w którym beton styka się z gruntem i powietrzem jednocześnie. Różnica temperatur oraz sezonowe ruchy podłoża generują tam naprężenia rozciągające skierowane na zewnątrz. Bez dodatkowego zbrojenia krawędziowego płyta pękałaby wzdłuż obwodu już po kilku cyklach mróz-odwilż.
Rozwiązaniem są pręty krawędziowe w kształcie litery L lub U, układane wzdłuż całego obrysu z rozstawem 10-15 cm. Ich dłuższe ramię sięga 60-80 cm w głąb płyty, co pozwala rozłożyć naprężenia na większą powierzchnię. Tak zwane strzemięta brzegowe lub pręty odgięte skutecznie zastępują gęstszą siatkę na obrzeżach.
Narożniki wymagają szczególnej uwagi, ponieważ zbiegają się w nich dwa kierunki naprężeń. Standardowe rozwiązanie to ukośne pręty dodatkowe o średnicy 12 mm, ułożone pod kątem 45 stopni, zachodzące na siebie na długości minimum 50 cm. Mechanizm jest prosty: naprężenia z dwóch prostopadłych kierunków rozkładają się diagonalnie, a ukośny pręt przejmuje ich wypadkową.
Przy narożnikach zewnętrznych zbrojenie powinno zachodzić na sąsiednie ściany na długość co najmniej 50 cm, co wynika z zasady zakotwienia stali w betonie. Długość ta gwarantuje, że siła jest przekazywana przez tarcie i przyczepność mechaniczną żeber, a nie przez samą wytrzymałość betonu na ścinanie przy końcu pręta.
Pomijanie zbrojenia krawędzi to częsty błąd ekip, które uczyły się na ławach fundamentowych, gdzie takie wzmocnienia nie są potrzebne. Płyta pracuje inaczej niż ławy: cała powierzchnia osiada jednocześnie, a krawędzie są dodatkowo obciążone nierównomiernym parciem gruntu. Brak prętów brzegowych ujawnia się zazwyczaj rysą w narożniku, która z czasem prowadzi do kapilarnego podciągania wody.
Dodatkowe wzmocnienia pod otworami i przejściami
Przejścia rur kanalizacyjnych, kanałów wentylacyjnych czy peszli elektrycznych przez płytę fundamentową tworzą lokalne osłabienia przekroju. Wokół każdego otworu układa się dodatkowe pręty obwodowe o średnicy 10-12 mm w rozstawie 8-10 cm, często w formie ramki prostokątnej. Zasada jest taka: im większy otwór, tym więcej stali wokół niego, bo beton w tym miejscu nie pracuje.
| Element płyty | Średnica prętów | Rozstaw | Długość zakotwienia |
|---|---|---|---|
| Siatka dolna (typowa) | 12 mm | 15-20 cm | min. 50 cm |
| Siatka górna | 10 mm | 20-25 cm | min. 40 cm |
| Zbrojenie krawędziowe | 12 mm | 10-15 cm | 60-80 cm |
| Narożniki ukośne | 12 mm | co 10 cm | 50 cm zachodzenia |
| Strefy przypodporowe | 12-14 mm | 10-12 cm | 60 cm |
| Podkładki dystansowe | 40-50 mm wysokości | co 80-100 cm | nie dotyczy |
Wartość 500 MPa stali B500SP oznacza, że pręt o średnicy 12 mm przenosi siłę rozciągającą rzędu 56 kN, zanim zacznie się odkształcać plastycznie. Dla porównania, taki sam pręt ze stali A0 wytrzymałby jedynie 25 kN. Różnica 2,2 raza wyjaśnia, dlaczego współczesne płyty mogą być stosunkowo cienkie (zwykle 20-30 cm) przy dużych rozpiętościach, podczas gdy kiedyś wymagały grubości 40 cm i więcej.
Łączenie prętów na zakład to kolejny detal, który decyduje o trwałości. Długość zakładu wynosi minimum 50 średnic pręta, czyli dla stali 12 mm to 60 cm. Skrócenie zakładu o połowę zmniejsza nośność połączenia o około 40%, bo to właśnie tarcie i zakleszczenie żeber na takiej długości decyduje o przeniesieniu siły. Drut wiązałkowy łączy pręty mechanicznie podczas betonowania, ale jego rola kończy się po stwardnieniu mieszanki.
Ochrona antykorozyjna stali w płycie opiera się na pasywacji powierzchni prętów w środowisku silnie alkalicznym betonu (pH 12,5-13,5). Warstwa tlenków ochronnych tworzy się samoistnie i jest stabilna tak długo, jak beton nie zostanie skarbonatyzowany lub zainfekowany chlorkami. Dlatego tak ważna jest jakość otuliny, jej szczelność i odpowiednia grubość, to nie kosmetyka, lecz mechanizm chemiczny.
Norma PN-EN 13670 reguluje tolerancje wykonawcze dla konstrukcji betonowych. Dla otuliny dopuszczalna odchyłka wynosi +10 mm bez ograniczeń, ale -10 mm tylko wtedy, gdy projektant to przewidział. W praktyce oznacza to, że otulina 40 mm w projekcie może realnie wynosić od 30 do 50 mm, ale mniejsza wartość wymaga akceptacji inspektora nadzoru.
Wybór klasy betonu wpływa pośrednio na zbrojenie. Beton C25/30 wymaga minimalnego otulenia 40 mm, ale beton C30/37 w tych samych warunkach pozwala zmniejszyć otulinę do 35 mm. Wyższa klasa betonu ma gęstszą strukturę, wolniej przepuszcza wilgoć i lepiej chroni stal, co wykorzystuje się w projektach na gruntach o podwyższonej agresywności chemicznej.
Pręty zbrojeniowe przed betonowaniem powinny być czyste, bez zabrudzeń olejem, farbą czy rdzą luźną. Cienka warstwa rdzy nalotowej jest dopuszczalna, bo wręcz poprawia przyczepność do betonu. Gruba, łuszcząca się rdza zmniejsza średnicę pręta i osłabia połączenie mechaniczne z otul , dlatego wymaga usunięcia szczotką drucianą.
Kontrola zbrojenia przed betonowaniem
Odbiór zbrojenia to formalny moment, w którym inspektor nadzoru potwierdza zgodność wykonania z projektem. Sprawdza średnicę prętów, ich rozstaw, grubość otuliny, czystość stali oraz jakość połączeń. Dokumentacja zdjęciowa z tej chwili bywa bezcenna przy ewentualnych reklamacjach, dlatego warto wykonać kilka fotografii każdej sekcji płyty.
Na etapie projektowania warto poprosić konstruktora o szczegółowe rysunki zbrojeniowe z widokami rzutów i przekrojów. Dokument powinien zawierać nie tylko średnice i rozstawy, ale też długości prętów, miejsca zakładów i strefy wzmocnień. Bez tych informacji wykonawca improwizuje, a improwizacja w zbrojeniu rzadko kończy się dobrze.
| Parametr | Wartość minimalna | Wartość zalecana | Norma |
|---|---|---|---|
| Średnica dolnej siatki | 10 mm | 12 mm | PN-EN 1992-1-1 |
| Rozstaw dolnej siatki | 20 cm | 15 cm | PN-EN 1992-1-1 |
| Otulina od spodu | 40 mm | 50 mm | Eurokod 2 |
| Otulina od góry | 30 mm | 40 mm | Eurokod 2 |
| Długość zakładu prętów | 50 × średnica | 60 × średnica | PN-EN 1992-1-1 |
| Klasa betonu | C20/25 | C25/30 | PN-EN 206 |
Konsekwencje złego zbrojenia ujawniają się po latach, często po upływie gwarancji wykonawcy. Rysa w narożniku, wykwity rdzy na ścianie fundamentowej, podciąganie wody przez nieszczelną otulinę, to typowe objawy błędów wykonawczych. Naprawa takich usterek wymaga odkopywania fundamentów i iniekcji, co kosztuje więcej niż prawidłowe zbrojenie na etapie budowy.
Zbrojenie płyty fundamentowej pozostaje jednym z tych elementów budowy, gdzie oszczędność kilku tysięcy złotych na stali i otulinie może kosztować dziesiątki tysięcy w perspektywie dekady. Dobrze ułożona siatka, właściwa średnica prętów i odpowiednia grubość otuliny to nie fanaberia konstruktora, lecz matematycznie wyliczona odpowiedź na pytanie, jak siły w fundamencie będą rozkładać się przez następne 80-100 lat.
