Płyta fundamentowa z ogrzewaniem powietrznym: ciepło bez kaloryferów
Płyta fundamentowa z ogrzewaniem powietrznym jak działa i kiedy się opłaca
Podłogówka wodna od lat króluje w polskim budownictwie energooszczędnym, a mimo to coraz więcej inwestorów zaczyna rozglądać się za alternatywą, która nie wymaga kotłowni, wody w rurach ani skomplikowanego sterowania. Tą alternatywą jest płyta fundamentowa z ogrzewaniem powietrznym, czyli system, w którym ciepło niesie powietrze, nie glikol. Rozwiązanie, które narodziło się w Skandynawii, w Polsce wciąż budzi nieufność, głównie dlatego, że trudno uwierzyć w grzanie powietrzem bez grzejników, gdy za oknem minus piętnaście. Tymczasem dobrze zaprojektowana płyta utrzymuje temperaturę 21-24°C na poziomie podłogi i oddaje ciepło do pomieszczeń nawet przez 12-24 godziny bez zasilania.
- Płyta fundamentowa z ogrzewaniem powietrznym jak działa i kiedy się opłaca
- Koszty i źródła zasilania systemu
- Ogrzewanie powietrzne a wodne w płycie fundamentowej
- Akumulacja ciepła i zdrowotne właściwości ogrzewania
- Montaż, eksploatacja i trwałość
- Dla kogo to rozwiązanie?

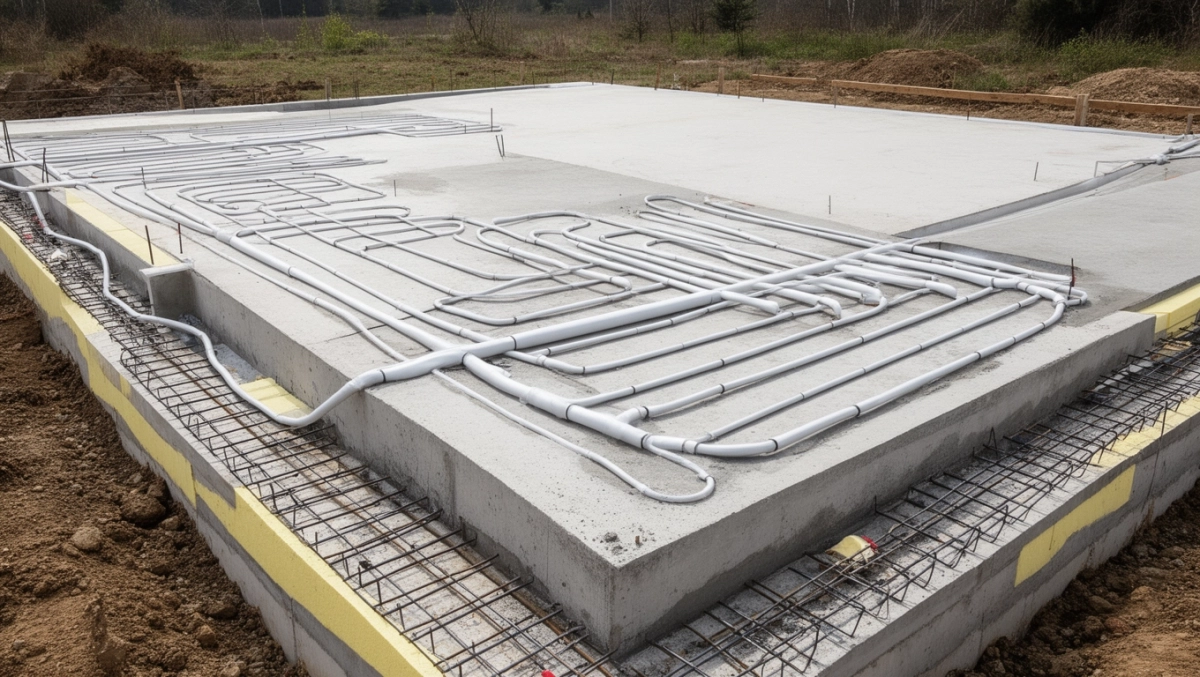

Mechanizm jest prostszy, niż sugeruje nazwa. W masywie betonu płyty fundamentowej układa się szczelne rury polipropylenowe, tworzące zamknięte pętle. Przez rury przepływa ogrzane powietrze, nagrzewa beton od środka, a ten oddaje ciepło do wnętrza przez powierzchnię podłogi. Agregaty grzewcze umieszczone poza budynkiem (najczęściej w wydzielonym pomieszczeniu technicznym) tłoczą powietrze, regulują jego temperaturę i utrzymują stały przepływ. Całość działa jak ogromny akumulator ciepła, który nie wymaga kaloryferów, nie suszy powietrza i nie wzbiją kurzu, bo nie ma tu konwekcji wymuszonej typowej dla grzejników.

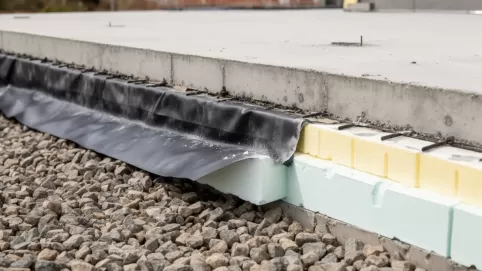

Kluczową rolę odgrywa masa samej fundamentu. Beton klasy C25/30 z domieszkami, zbrojenie stalowe i warstwa izolacji XPS lub EPS pod płytą sprawiają, że straty ciepła do gruntu spadają do absolutnego minimum. Dobrze wykonana płyta ma współczynnik przenikania ciepła U poniżej 0,15 W/m²K, co spełnia wymagania domów pasywnych wg wytycznych Passivhaus Institut z Darmstadt. Zasada działania przypomina nieco piec chlebowy: raz nagrzany oddaje ciepło powoli, równomiernie, bez skoków temperatury.
Z czego składa się system
Elementy systemu tworzą spójny organizm, w którym każdy podzespół odpowiada za konkretne zadanie. Rury PP (polipropylenowe) o średnicy 125-200 mm układa się w pętle grzewcze bezpośrednio na warstwie izolacji termicznej, przed zbrojeniem i wylaniem betonu. Ich rozstaw i geometria wynikają z obliczeń cieplnych dla konkretnego budynku.
Agregaty grzewcze, nazywane też centralami wentylacyjno-grzewczymi, odpowiadają za podgrzewanie powietrza i tłoczenie go przez obieg. W zależności od źródła ciepła mogą mieć wbudowaną nagrzewnicę elektryczną albo współpracować z wymiennikiem wodnym połączonym z pompą ciepła, kotłem gazowym lub palnikiem na pellet. Sterownik pogodowy zarządza pracą całości, regulując temperaturę powietrza nawiewanego (zwykle 30-45°C) i czas pracy agregatów.
Klapy rewizyjne montowane w stropie lub ścianie umożliwiają czyszczenie rur i kontrolę szczelności obiegu. To ważne, bo w zamkniętej pętli nie powinno być kurzu, a ewentualne nieszczelności trzeba wykryć zanim pojawią się problemy z wydajnością. System sterowania, najczęściej oparty o sterownik PLC lub dedykowany regulator, utrzymuje zadaną temperaturę w pomieszczeniach z dokładnością do 0,5°C, reagując na sygnał z czujników temperatury powietrza i wilgotności.
Koszty i źródła zasilania systemu
Koszt płyty fundamentowej z ogrzewaniem powietrznym zależy od trzech czynników: powierzchni budynku, wybranego źródła ciepła i stopnia skomplikowania układu pętli. Dla domu 120 m² cena samej płyty z rurami i agregatem oscyluje między 180 a 280 tys. zł brutto, a całość inwestycji (płyta + źródło ciepła + sterowanie) mieści się w przedziale 250-420 tys. zł. Różnice wynikają z grubości płyty (zwykle 25-35 cm), rodzaju izolacji brzegowej i liczby stref grzewczych.
Najtańszy wariant przewiduje zasilanie elektryczne. Agregaty wyposażone w nagrzewnice elektryczne o mocy 3-9 kW pobierają prąd z sieci lub instalacji fotowoltaicznej. Przy taryfie G12 i rocznym zapotrzebowaniu na ciepło 50-70 kWh/m² koszt eksploatacji domu 120 m² wynosi 4500-6500 zł rocznie. To więcej niż w przypadku pompy ciepła, ale mniej niż przy ogrzewaniu elektrycznym konwekcyjnym, bo akumulacja w betonie pozwala ładować płytę w tańszej taryfie nocnej.
Wariant z pompą ciepła i wymiennikiem wodnym obniża koszty eksploatacji o 40-60%, ale podnosi koszt inwestycji o 60-100 tys. zł. Pompa ciepła typu powietrze-woda o mocy 8-12 kW współpracuje z wymiennikiem w centrali grzewczej, podgrzewając powietrze zasilające pętle do wymaganej temperatury. Współczynnik COP takiego układu wynosi 2,8-3,8, co w praktyce oznacza, że z 1 kWh prądu pompa wytwarza 3 kWh ciepła. Roczny koszt ogrzewania spada wtedy do 1800-2800 zł dla domu 120 m².
Współpraca z fotowoltaiką to scenariusz, który zyskuje na popularności od 2022 roku, kiedy to net-billing zastąpił system opustów. Instalacja PV o mocy 8-12 kWp pokrywa roczne zapotrzebowanie na prąd pompy ciepła i agregatów, obniżając rachunek za ogrzewanie niemal do zera. Nadwyżki energii z lata można magazynować w płycie fundamentowej, ładując ją do temperatury 30-35°C w okresie słonecznym, a zimą oddaje ona zakumulowane ciepło nawet przez kilkanaście godzin. To fizycznie działa, bo beton ma ciepło właściwe 0,84 kJ/(kg·K), a płyta o powierzchni 120 m² i grubości 30 cm waży około 90 ton.
Tabela porównawcza wariantów zasilania
| Źródło ciepła | Koszt inwestycji (PLN brutto) | Koszt eksploatacji rocznej (dom 120 m²) | Czas nagrzewania płyty |
|---|---|---|---|
| Nagrzewnica elektryczna | 250 000-300 000 | 4 500-6 500 zł | 6-10 h |
| Pompa ciepła powietrze-woda | 320 000-400 000 | 1 800-2 800 zł | 4-7 h |
| Kocioł gazowy kondensacyjny | 280 000-340 000 | 3 200-4 500 zł | 5-8 h |
| Palnik na pellet | 290 000-360 000 | 2 400-3 600 zł | 5-9 h |
| Fotowoltaika + pompa ciepła | 380 000-480 000 | 0-800 zł | 4-7 h |
Kiedy nie wybrać ogrzewania elektrycznego? Przy braku instalacji fotowoltaicznej i wysokich cenach prądu w taryfie G11, bo rachunki mogą przekroczyć 8000 zł rocznie. Wariant z kotłem gazowym mija się z celem w budynkach pasywnych, w których zapotrzebowanie na ciepło spada poniżej 30 kWh/m², a inwestycja w kocioł i przyłącze gazowe zwraca się przez dziesiątki lat.
Ogrzewanie powietrzne a wodne w płycie fundamentowej
Porównanie obu technologii sprowadza się do trzech kryteriów: bezwładności cieplnej, kosztu inwestycji i komfortu użytkowania. Płyta fundamentowa z ogrzewaniem wodnym wymaga instalacji wodnej, rozdzielaczy, zaworów mieszających i pompy obiegowej, a każdy z tych elementów może się zepsuć. Płyta z obiegiem powietrznym eliminuje ryzyko zamarznięcia, pęknięcia rury czy korozji, bo w rurach nie ma wody, tylko powietrze.
Różnica w akumulacji ciepła jest kolosalna. Beton w płycie z ogrzewaniem wodnym nagrzewa się szybciej, bo woda ma lepsze przewodnictwo cieplne niż powietrze (0,6 W/m·K vs 0,025 W/m·K), ale i szybciej oddaje ciepło. Płyta z obiegiem powietrznym nagrzewa się wolniej, za to magazynuje więcej energii w tej samej masie, bo proces ładowania trwa dłużej i dociera głębiej. W praktyce oznacza to, że powietrzna płyta utrzymuje komfortową temperaturę przez całą dobę na jednym ładowaniu, podczas gdy wodna wymaga ciągłej pracy pompy.
Koszt inwestycji też przemawia na korzyść systemu powietrznego. Brak kotłowni, brak pompy ciepła w układzie wodnym, brak rur PEX i rozdzielaczy obniża koszt o 15-25% w porównaniu z klasyczną podłogówką. Trzeba jednak pamiętać, że powietrzna płyta wymaga precyzyjnego projektu, bo błędy w rozstawie pętli skutkują strefami zimnej podłogi. Dlatego też wykonawców tej technologii jest w Polsce znacznie mniej niż ekip znających ogrzewanie wodne.
Tabela porównawcza technologii
| Parametr | Płyta z ogrzewaniem powietrznym | Płyta z ogrzewaniem wodnym | Płyta z ogrzewaniem elektrycznym (kable) |
|---|---|---|---|
| Ciepło właściwe nośnika | 1,0 kJ/(kg·K) | 4,2 kJ/(kg·K) | nd. |
| Czas nagrzewania od stanu zimnego | 6-10 h | 3-5 h | 1-2 h |
| Czas oddawania ciepła po wyłączeniu | 12-24 h | 4-8 h | 2-4 h |
| Koszt inwestycji (PLN/m²) | 1 500-2 300 | 1 800-2 600 | 1 200-1 700 |
| Ryzyko zamarznięcia | brak | wysokie | brak |
| Sprawność systemu | 85-92% | 90-95% | 99% |
| Możliwość chłodzenia latem | tak (nocne chłodzenie) | tak | nie |
System wodny wygrywa tam, gdzie liczy się szybkość reakcji i wysoka sprawność. Płyta powietrzna wygrywa wszędzie tam, gdzie inwestor ceni trwałość, prostotę i niezawodność. Dom pasywny w górach, z dala od sieci gazowej i z awaryjnym zasilaniem, to scenariusz, w którym powietrzna płyta sprawdza się lepiej. Dom w mieście, z dostępem do gazu i taniej taryfy nocnej, to argument za wodą.
Kiedy odrzucić ogrzewanie powietrzne? Przy bardzo małych domach (poniżej 60 m²), bo koszt agregatów i sterowania rozkłada się na małą powierzchnię i inwestycja się nie zwraca. Drugi przypadek to budynki z ogrzewaniem kominkowym jako jedynym źródłem ciepła, bo powietrzna płyta wymaga stabilnego źródła zasilania przez cały sezon.
Akumulacja ciepła i zdrowotne właściwości ogrzewania
Akumulacja ciepła w płycie fundamentowej to nie chwyt marketingowy, lecz zjawisko fizyczne, które zmienia sposób odczuwania komfortu. Beton o masie 80-120 kg/m² płyty ma zdolność magazynowania energii rzędu 30-50 kWh przy różnicy temperatur 20°C. To tyle, ile potrzebuje dom 120 m² na 12-18 godzin grzania bez zasilania. Cyrkulacja powietrza wewnętrznego odbywa się przez promieniowanie cieplne, nie przez konwekcję wymuszoną, a to oznacza brak ruchu powietrza, który w tradycyjnych systemach wzbiją kurz, roztocza i pyłki.
Alergicy odczuwają różnicę już po pierwszym tygodniu. Brak konwektorów ściennych, brak nawiewników i brak intensywnego ruchu powietrza sprawiają, że stężenie cząstek PM10 i PM2,5 w pomieszczeniach spada o 40-60% w porównaniu z domami ogrzewanymi grzejnikami. Badania przeprowadzone w Skandynawii (raport SINTEF z 2019 roku) potwierdziły, że w domach z ogrzewaniem powietrznym w fundamencie odnotowano niższe nasilenie objawów astmy u dzieci niż w domach z klasyczną podłogówką wodną.
Wilgotność powietrza w takich budynkach utrzymuje się na poziomie 45-55%, co mieści się w zaleceniach Światowej Organizacji Zdrowia (WHO Guidelines for Indoor Air Quality, 2021). Brak skrajnie suchego powietrza zmniejsza ryzyko podrażnień błon śluzowych, a brak mostków termicznych na połączeniu ściany z fundamentem eliminuje miejsca, w których mogłaby skroplić się para wodna. To dlatego w domach z płytą powietrzną praktycznie nie występuje problem pleśni i grzybów, nawet w łazienkach bez wentylacji mechanicznej.
Pięć powodów, dla których warto rozważyć ogrzewanie powietrzne:
- Brak grzejników i konwektorów oznacza więcej wolnej przestrzeni ścian i brak miejsc gromadzenia kurzu.
- Akumulacja w betonie gwarantuje stabilną temperaturę przez wiele godzin bez pracy źródła ciepła.
- Promieniowanie cieplne z podłogi daje uczucie komfortu przy temperaturze powietrza o 1-2°C niższej niż w tradycyjnych systemach.
- Brak ruchu powietrza zmniejsza unoszenie pyłków, co ma znaczenie dla alergików i małych dzieci.
- Płyta fundamentowa pełni jednocześnie rolę grzejnika i izolacji, eliminując mostki termiczne na styku ściany i fundamentu.
Uwaga: kiedy nie wybrać tego rozwiązania
Płyta z ogrzewaniem powietrznym nie sprawdzi się w budynkach z projektem powtarzalnym, kalkowanym z katalogu. Układ pętli musi być zaprojektowany indywidualnie pod konkretną bryłę, układ okien i strefy funkcjonalne. Bez obliczeń cieplnych i symulacji CFD płyta będzie miała strefy przegrzane i niedogrzane, a komfort użytkowania spadnie. Drugie ograniczenie to konieczność zapewnienia dostępu serwisowego do rur przez klapy rewizyjne. Jeśli projekt przewiduje pełne zabudowanie stropu podwieszanego bez otworów rewizyjnych, serwisowanie obiegu stanie się niemożliwe bez kucia posadzki.
Montaż, eksploatacja i trwałość
Montaż płyty fundamentowej z obiegiem powietrznym trwa od 7 do 14 dni roboczych, w zależności od powierzchni i warunków gruntowych. Etapy obejmują wykop, podbudowę z kruszywa, ułożenie izolacji XPS (zwykle 20-30 cm), montaż rur PP i zbrojenia, wylanie betonu oraz podłączenie agregatów po twardnieniu betonu (28 dni). Po tym czasie system przechodzi próbę szczelności i napełnienie powietrzem, a sterownik przechodzi kalibrację na podstawie rzeczywistych parametrów budynku.
Eksploatacja ogranicza się do corocznego przeglądu agregatów, czyszczenia filtrów i kontroli szczelności. Klapy rewizyjne pozwalają na inspekcję rur bez demontażu posadzki, a dostęp do sterownika umożliwia zdalną diagnostykę przez aplikację mobilną. Żywotność systemu jest tożsama z żywotnością fundamentu, czyli przekracza 50 lat, o ile nie dojdzie do uszkodzenia mechanicznego płyty. Rury PP wytrzymują temperatury do 90°C i ciśnienie do 0,5 bar, a ich producenci udzielają gwarancji na 25-30 lat.
Box informacyjny: najczęstsze błędy inwestorów
- Wybór wykonawcy bez doświadczenia w systemach powietrznych, skutkujący błędami w rozstawie pętli.
- Rezygnacja z klap rewizyjnych w imię estetyki, uniemożliwiająca późniejszy serwis.
- Oszczędzanie na izolacji brzegowej, prowadzące do strat ciepła na krawędziach płyty.
- Brak integracji z rekuperacją, wymuszający otwieranie okien i utratę ciepła.
- Projektowanie płyty bez analizy nasłonecznienia, powodujące przegrzewanie pomieszczeń od strony południowej.
Dla kogo to rozwiązanie?
Płyta z ogrzewaniem powietrznym najlepiej sprawdza się w czterech scenariuszach. Pierwszy to domy pasywne i energooszczędne, w których zapotrzebowanie na ciepło nie przekracza 50 kWh/m² rocznie i liczy się każdy kilowat. Drugi to budynki z rekuperacją, bo spójny system wentylacyjno-grzewczy pozwala odzyskiwać ciepło z powietrza wywiewanego i przekazywać je do płyty. Trzeci scenariusz to inwestorzy ceniący ciszę i brak urządzeń wewnętrznych, bo agregaty montuje się w wydzielonym pomieszczeniu technicznym, a w pokojach nie słychać żadnego szumu. Czwarty to domy z instalacją fotowoltaiczną, bo nadwyżki prądu z lata można magazynować w płycie na zimę.
Decyzja o wyborze technologii powinna wynikać z bilansu zysków i strat. Płyta powietrzna daje komfort, niezawodność i zdrowe powietrze, ale wymaga starannego projektu i doświadczonego wykonawcy. W domach poniżej 80 m² koszt inwestycji rozkłada się na małą powierzchnię, więc zwrot z rozwiązania trwa dłużej. W domach powyżej 150 m² i przy współpracy z pompą ciepła, koszt eksploatacji spada poniżej 2000 zł rocznie, a inwestycja zwraca się w 8-12 lat, w porównaniu z 15-18 lat dla kotła gazowego.
Jeśli rozważasz płytę fundamentową z ogrzewaniem powietrznym do swojego domu, sprawdź w pierwszej kolejności trzy rzeczy: doświadczenie wykonawcy w tej konkretnej technologii, dostępność serwisu pogwarancyjnego i możliwość rozbudowy systemu o dodatkowe źródło ciepła w przyszłości. Na stronie znajdziesz porównania z innymi wariantami płyt (Water, Electric, Basic, QuickFit), aktualny cennik i odpowiedzi na najczęściej zadawane pytania dotyczące fundamentów grzewczych.
Źródła danych i normy:
- Passivhaus Institut Darmstadt, wytyczne dla budynków pasywnych (passivhaus.com)
- PN-EN ISO 13370:2017, współczynnik przenikania ciepła elementów mających kontakt z gruntem (pkn.pl)
- Eurokod 2 (PN-EN 1992), projektowanie konstrukcji z betonu (pkn.pl)
- SINTEF Report 2019: Indoor Air Quality in Buildings with Air-Heated Foundations (sintef.no)
- WHO Guidelines for Indoor Air Quality: Selected Pollutants, 2021 (who.int)
- Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (isap.sejm.gov.pl)
