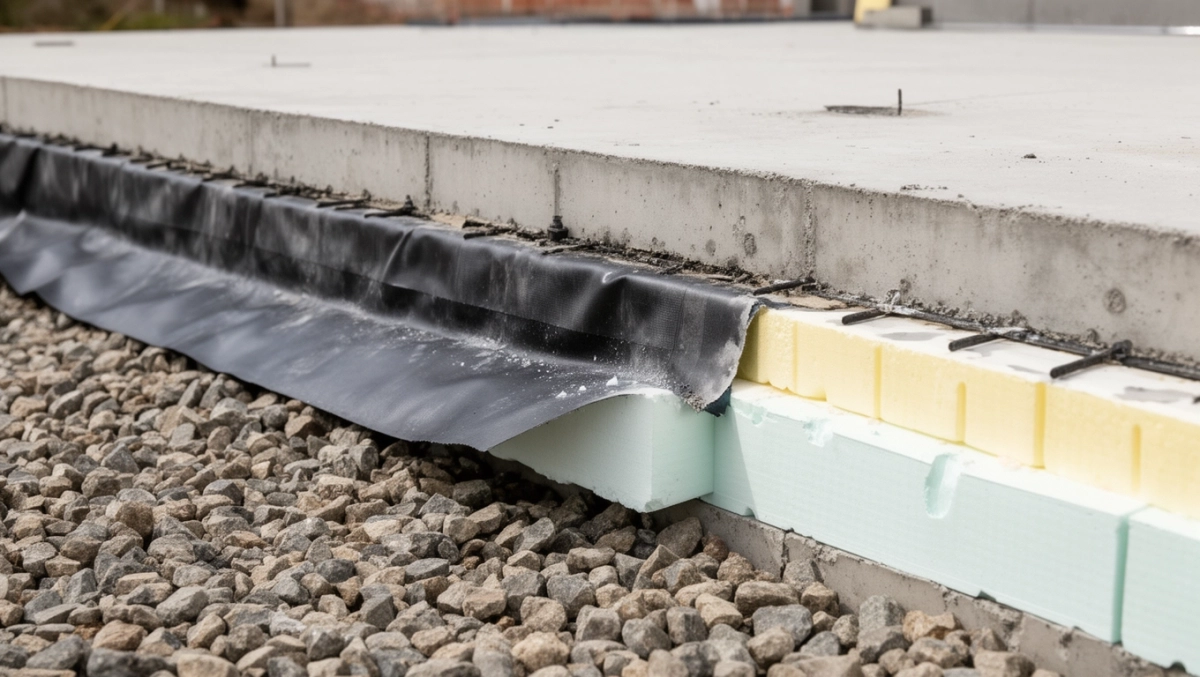

Detal płyty fundamentowej – co musisz wiedzieć przed budową

Sam wybór fundamentu potrafi zdecydować o tym, czy dom przetrwa pokolenia bez pęknięć i zawilgoceń, czy też zacznie sprawiać kłopoty już po pierwszej zimie. Właśnie dlatego detal płyty fundamentowej nie może być traktowany jak kolejny punkt w projekcie to decyzja, która rzutuje na każdy etap eksploatacji budynku, od rachunków za ogrzewanie po komfort akustyczny parteru.

• Warstwy i grubość płyty fundamentowej w praktyce
• Ocieplenie i izolacja przeciwwilgociowa pod płytą fundamentową
• Najczęstsze błędy w detalu płyty fundamentowej i jak ich uniknąć
• Dobór rozwiązania do warunków gruntowych
• Checklista inwestora przed rozpoczęciem prac
• Normy i przepisy

Warstwy i grubość płyty fundamentowej w praktyce

Płyta fundamentowa to w istocie wielowarstwowa konstrukcja pracująca jak sztywny „talerz", który rozkłada obciążenia budynku na dużą powierzchnię gruntu. Jej serce stanowi żelbetowa płyta nośna o grubości zazwyczaj 25-35 cm, wykonana z betonu klasy minimum C25/30, zbrojona podwójną siatką ze stali AIIIN o średnicy 10-14 mm.

Pod płytą nośną układa się warstwę chudego betonu (podkładowego) o grubości 10-15 cm, który wyrównuje podłoże i chroni przed mieszaniem się świeżego betonu konstrukcyjnego z gruntem. Chudy beton stanowi też barierę kapilarną odcina podciąganie wilgoci z gruntu do właściwej płyty, co ma znaczenie przy wysokim poziomie wód gruntowych.

Poniżej chudziaka pojawia się zagęszczona podsypka piaskowo-żwirowa o grubości 30-50 cm, której zadaniem jest stabilizacja podłoża i ochrona przed przemarzaniem. Warstwa ta musi być zagęszczona warstwami co 15-20 cm do wskaźnika Is ≥ 0,97 wg PN-EN 13286-2, inaczej pod płytą powstaną pustki, a te przełożą się na nierównomierne osiadanie.

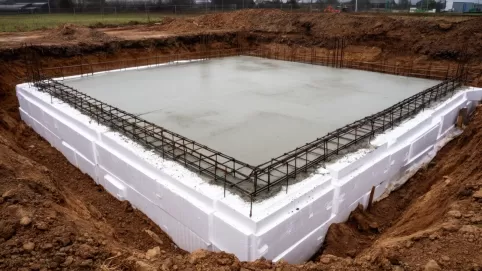

Na styku płyty z gruntem pracuje izolacja termiczna. W standardowym wariancie energooszczędnym stosuje się płyty XPS (polistyren ekstrudowany) o grubości 15-25 cm w dwóch warstwach z przesunięciem spoin. XPS wytrzymuje ściskanie rzędu 200-700 kPa, więc przenosi obciążenia płyty bez ugięcia. Styropian EPS 200 też da radę, lecz gorzej radzi sobie z wilgocią, a pod płytą ta jest praktycznie permanentna.

Wariant bez ocieplenia i wariant z pełnym ociepleniem

Wariant bez docieplenia sprawdza się wyłącznie w budynkach niepodpiwniczonych na gruntach nieprzepuszczalnych, gdzie płyta pełni jedynie rolę konstrukcyjną. Współczynnik przenikania ciepła U takiej płyty oscyluje wokół 0,35-0,40 W/(m²·K), co przekracza obecne wymagania techniczne WT 2021 określające maksymalny U na poziomie 0,30 W/(m²·K).

Wariant z pełnym ociepleniem osiąga U rzędu 0,12-0,18 W/(m²·K) wartości porównywalne z podłogą na gruncie w domu pasywnym. Tak niski współczynnik oznacza realne oszczędności: dla domu o powierzchni 120 m² to nawet 1500-2200 zł rocznie mniej na ogrzewaniu w porównaniu z wariantem bazowym, w zależności od źródła ciepła i regionu.

Piwnica ocieplona i piwnica nieocieplona

Przy podpiwniczeniu płyta fundamentowa staje się stropem nad piwnicą, a jej grubość rośnie do 30-40 cm. W piwnicy ocieplonej (np. kotłownia, siłownia) układ warstw pozostaje podobny, lecz izolację termiczną przenosi się pod strop piwnicy lub na ściany fundamentowe do głębokości przemarzania (1,0-1,4 m wg PN-EN ISO 13793).

Piwnica nieocieplona wymaga innego podejścia: płytę izoluje się jedynie obwodowo, pasem XPS o szerokości 60-100 cm wzdłuż krawędzi. Rozwiązanie zapobiega powstawaniu mostków termicznych na styku ściana-płyta, lecz samo pomieszczenie piwnicy pozostaje zimne. Ma to sens w przypadku magazynu czy garażu podziemnego, gdzie komfort termiczny nie jest priorytetem.

Ocieplenie i izolacja przeciwwilgociowa pod płytą fundamentową

Skuteczna izolacja przeciwwilgociowa pod płytą fundamentową to układ wielowarstwowy, w którym każdy element odpowiada za konkretne zagrożenie. Folia PE o grubości minimum 0,3 mm stanowi warstwę poślizgową i chroni XPS przed wilgocią technologiczną betonu. Układa się ją z zakładkami 15-20 cm i uszczelnia taśmą.

Kluczową rolę pełni papa podkładowa samoprzylepna lub zgrzewalna, na przykład modyfikowana SBS o gramaturze 4-5 kg/m². Papa chroni konstrukcję przed wodą gruntową podciąganą kapilarnie i jest wymagana przez normę PN-EN 1992-3 przy poziomie wody gruntowej powyżej poziomu posadowienia. Jej brak to najczęstsza przyczyna zawilgocenia płyt w pierwszych latach użytkowania.

Ocieplenie cokołu i strefa przejściowa

Cokół to najsłabsze ogniwo termiczne całego budynku, o ile nie zostanie poprawnie zaizolowany. Strefa cokołowa wymaga materiału odpornego na wilgoć i ściskanie, czyli XPS o wytrzymałości ≥ 300 kPa i grubości 12-20 cm. Takie parametry eliminują mostki termiczne na styku ściana-fundament, które bez odpowiedniego docieplenia potrafią generować straty ciepła rzędu 15-20% całego budynku.

Izolacja cokołu musi sięgać poniżej głębokości przemarzania gruntu. W centralnej Polsce to około 1,0 m, w Suwałkach już 1,4 m. Wartość tę ustala projektant na podstawie map stref klimatycznych wg PN-EN ISO 13793. Bez tej informacji wykonawca może poprowadzić ocieplenie zbyt płytko, a wtedy cykliczne zamarzanie i rozmarzanie gruntu szybko odspoi XPS od ściany.

Izolacja przeciwwilgociowa ściany trójwarstwowej

Przy ścianie trójwarstwowej (mur konstrukcyjny + szczelina wentylowana + elewacja) izolacja fundamentu różni się od wariantu z ociepleniem w jednej warstwie. Papa termozgrzewalna wywinięta na ścianę minimum 30 cm ponad poziom terenu chroni mur przed podciąganiem wilgoci z gruntu przez kapilary muru. Bez tego wywinięcia po kilku latach tynk wewnętrzny zacznie wykazywać wykwity solne.

Ściana jednowarstwowa z bloczków betonu komórkowego o λ ≤ 0,10 W/(mK) nie wymaga dodatkowego ocieplenia fundamentu, ale izolacja przeciwwilgociowa nadal pozostaje obowiązkowa. Wilgoć gruntowa potrafi wejść w strukturę bloczka nawet na wysokość pierwszej kondygnacji, a proces ten przebiega zaskakująco szybko pierwsze wykwity pojawiają się czasem już po jednym sezonie grzewczym.

Najczęstsze błędy w detalu płyty fundamentowej i jak ich uniknąć

Pomijanie izolacji poziomej pod płytą to grzech pierworodny polskiego budownictwa jednorodzinnego. Brak papy termozgrzewalnej pod XPS powoduje, że woda gruntowa przenika przez spoiny i mikropęknięcia w betonie już w pierwszym roku. Naprawa takiego błędu wymaga rozkopania płyty i ponownego wykonania hydroizolacji koszt sięga 40-60 tys. zł.

Nieprawidłowe wykonanie dylatacji obwodowej to druga plaga inwestorska. Płyta fundamentowa pracuje termicznie rozszerza się i kurczy w rytm temperatury. Brak dylatacji obwodowej z XPS lub pianki PE o grubości 10 mm powoduje naprężenia przenoszone na ściany, czego efektem są rysy ukośne przy narożnikach. Rysy te nie zagrażają stabilności, lecz są kosztowną wadą estetyczną.

Mostki termiczne na styku ściana-płyta

Połączenie ściany zewnętrznej z płytą fundamentową to newralgiczny punkt, w którym bez przemyślanego detalu powstaje liniowy mostek termiczny. Współczynnik Ψ (psi) takiego mostka sięga 0,15-0,25 W/(m·K) w wariancie bazowym, a w domu energooszczędnym po prawidłowym ociepleniu spada do 0,02-0,05 W/(m·K). Różnica w rachunkach za ogrzewanie: nawet 800-1200 zł rocznie dla domu 150 m².

Aby uniknąć mostka, warstwa XPS musi tworzyć ciągłą otulinę wokół płyty od spodu, przez krawędź boczną, aż do cokołu. Przerwanie ciągłości choćby na 20 cm oznacza straty termiczne porównywalne z pozostawieniem niewielkiego okna na stałe otwartego. Mechanizm jest prosty: ciepło ucieka najkrótszą drogą do gruntu, a mostki działają jak autostrada dla strumienia cieplnego.

Błędy w odwodnieniu i drenażu

Brak drenażu opaskowego wokół budynku to problem, który ujawnia się po kilku latach, gdy woda gruntowa zaczyna napierać na płytę. Drenaż z rur PVC DN 100 otoczony geowłókniną i żwirem płukanym (16-32 mm) obniża poziom wody o 20-40 cm, a to wystarczy, by ciśnienie hydrostatyczne przestało obciążać izolację. Bez drenażu papa pracuje pod ciągłym parciem wody i po 8-12 latach traci szczelność.

Zagęszczenie gruntu pod płytą bywa wykonane niedbale, warstwami po 40 cm zamiast co 15-20 cm. Taki błąd objawia się nierównomiernym osiadaniem po 2-3 latach: pojawiają się pęknięcia w tynku, szpary przy ościeżnicach, a niekiedy trzaska instalacja wod-kan. Naprawa jest możliwa, lecz wymaga podbicia płyty iniekcją poliuretanową kosztującą 25-50 tys. zł.

Tabela: błędy, skutki i orientacyjne koszty naprawy

Dobór rozwiązania do warunków gruntowych

Rodzaj gruntu determinuje wybór między ławą a płytą fundamentową szybciej niż jakikolwiek inny czynnik. Na gruntach przepuszczalnych (piasek, żwir, pospółka) o dobrych parametrach nośności oba rozwiązania są technicznie poprawne, lecz ławy bywają tańsze. Na gruntach nieprzepuszczalnych (glina, ił, pył) o nośności poniżej 150 kPa płyta fundamentowa przejmuje wodę i rozkłada ją na większą powierzchnię, omijając problem nierównomiernego osiadania.

Tabela decyzyjna: grunt → fundament → wariant ściany

Przy wysokim poziomie wód gruntowych (poniżej 1 m od powierzchni) płyta fundamentowa zyskuje dodatkową przewagę: cała hydroizolacja leży na jednym poziomie, a nie na kilku głębokościach jak w przypadku ław. To upraszcza odwodnienie i obniża ryzyko błędów wykonawczych. Mechanizm jest prosty woda parciem hydrostatycznym zawsze szuka najsłabszego punktu, a im mniej tych punktów, tym dłużej izolacja zachowuje szczelność.

Kiedy NIE wybierać płyty fundamentowej

Płyta fundamentowa nie jest remedium na każdą sytuację. Na terenach o znacznych różnicach poziomu gruntu (spadek > 5%) wymaga dodatkowych murków oporowych lub schodkowania, co znacząco podnosi koszt. W takim wypadku klasyczne ławy na różnych poziomach posadowienia bywają tańsze nawet o 25-30%.

Przy bardzo głębokim przemarzaniu (powyżej 1,4 m) lub w strefie klimatycznej VII/VIII wg PN-EN ISO 13793 ocieplenie obwodowe musi sięgać znacznie poniżej poziomu terenu, a koszt XPS rośnie skokowo. Ławy fundamentowe w takim klimacie wymagają jedynie posadowienia poniżej strefy przemarzania, co bywa prostsze logistycznie i tańsze materiałowo.

Checklista inwestora przed rozpoczęciem prac

Dziesięć punktów, które warto odhaczyć przed wbiciem pierwszej łopaty. Każdy z nich chroni przed konkretnym problemem opisanym w niniejszym opracowaniu.

• Zlecona geotechnika z co najmniej trzema odwiertami na działce i badaniem poziomu wód gruntowych w różnych porach roku.
• Projekt konstrukcyjny uwzględniający strefę przemarzania, obciążenia użytkowe i wariant ocieplenia dostosowany do wymagań WT 2021.
• Dobór grubości XPS potwierdzony obliczeniami cieplnymi, nie „na oko" cel to U ≤ 0,15 W/(m²·K) w wariancie energooszczędnym.
• Hydroizolacja z papy termozgrzewalnej SBS o gramaturze minimum 4 kg/m², wywinięta na ściany 30 cm ponad teren.
• Drenaż opaskowy z rur DN 100 w obsypce żwirowej i geowłókninie, ze spadkiem minimum 0,5% w kierunku studni chłonnej.
• Dylatacja obwodowa z XPS lub pianki PE o grubości 10 mm oddzielająca płytę od ścian fundamentowych.
• Ocieplenie cokołu XPS-em o wytrzymałości ≥ 300 kPa, sięgające poniżej głębokości przemarzania ustalonej na mapie klimatycznej.
• Zagęszczenie podsypki warstwami co 15-20 cm do Is ≥ 0,97, potwierdzone badaniem płytą dynamiczną.
• Zbrojenie płyty zgodne z obliczeniami statycznymi, z zakładami siatek minimum 50 cm i otuliną betonu 5 cm od dołu.
• Odbiór etapowy każdej warstwy przez kierownika budowy z wpisem do dziennika budowy i dokumentacją fotograficzną.

Ceny orientacyjne wariantów (stan na 2024)

Normy i przepisy

Projektowanie posadowień reguluje szereg norm, do których warto sięgnąć przed akceptacją dokumentacji projektowej. Podstawą jest Eurokod 7 (PN-EN 1997-1) dotyczący projektowania geotechnicznego oraz Eurokod 2 (PN-EN 1992-1-1) dla konstrukcji żelbetowych. Wymagania termiczne wprowadza PN-EN ISO 13793 (mostki termiczne w posadowieniach), a izolację przeciwwilgociową normuje PN-EN 1992-3 dla konstrukcji betonowych narażonych na działanie wody.

Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie, zawiera rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. (z późniejszymi zmianami). To właśnie ten akt prawny określa maksymalne wartości współczynnika U dla przegród stykających się z gruntem. Aktualne wymagania (WT 2021) dopuszczają U ≤ 0,30 W/(m²·K) dla podłóg na gruncie, lecz w praktyce celuje się w 0,15-0,20 W/(m²·K), by spełnić wymogi budynków niskoenergetycznych.

Przy wyborze materiałów izolacyjnych warto sprawdzić deklaracje właściwości użytkowych (DWU) producentów XPS i papy tylko dokument potwierdzony notyfikowaną jednostką daje pewność parametrów deklarowanych na opakowaniu.

Płyta fundamentowa to rozwiązanie, które w polskich warunkach gruntowych sprawdza się znakomicie, o ile jej detal został przemyślany od A do Z. Kluczem jest ciągłość izolacji termicznej od spodu płyty przez krawędź boczną aż po cokół, szczelna hydroizolacja z papy z wywinięciem na ściany oraz drenaż opaskowy odprowadzający wodę zanim ta zacznie napierać na konstrukcję.

Decyzja o grubości XPS powinna wynikać z bilansu cieplnego budynku, a nie z kalkulacji kosztowej wykonawcy. Różnica 1000-1500 zł na materiale izolacyjnym zwraca się w rachunkach za ogrzewanie po 4-6 latach, a potem przynosi czyste oszczędności przez kolejne dekady. Detal płyty fundamentowej wykonany rzetelnie to inwestycja, która procentuje spokojem przez cały cykl życia budynku.

Przed złożeniem zamówienia na materiały warto umówić się na konsultację z projektantem konstrukcji lub doświadczonym kierownikiem budowy. Koszt takiej rozmowy (200-500 zł) wielokrotnie zwraca się w postaci uniknięcia błędów, których naprawa liczona jest w dziesiątkach tysięcy złotych.

Źródła danych i przepisów:

• PN-EN 1997-1 (Eurokod 7) projektowanie geotechniczne, www.pkn.pl
• PN-EN 1992-1-1 (Eurokod 2) konstrukcje żelbetowe, www.pkn.pl
• PN-EN ISO 13793 mostki termiczne w posadowieniach, www.pkn.pl
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), www.isap.sejm.gov.pl
• PN-EN 13286-2 zagęszczanie gruntów, www.pkn.pl
