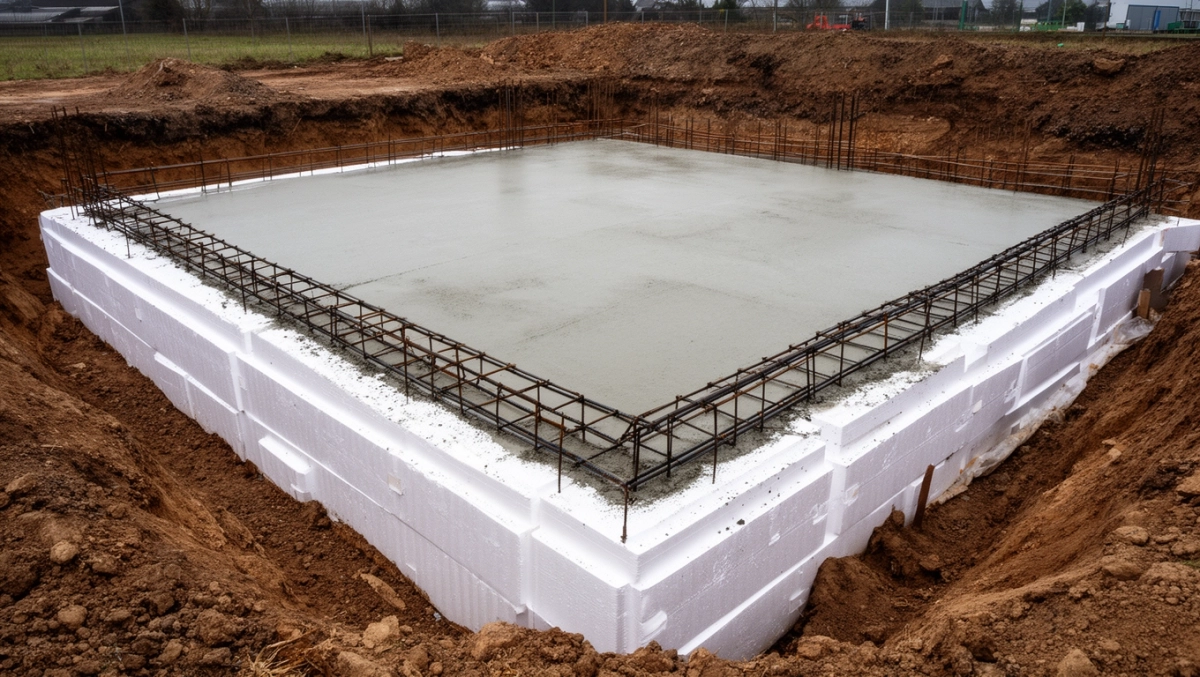

Płyta fundamentowa na styropianie – co musisz wiedzieć, zanim wybierzesz to rozwiązanie

Decyzja o tym, czy płyta fundamentowa na styropianie rzeczywiście się opłaca, potrafi spędzać sen z powiek inwestorom stojącym przed budową wymarzonego domu. Wokół tego rozwiązania narosło tyle sprzecznych opinii, że łatwo pogubić się w gąszczu reklam i porad, które zamiast pomagać, tworzą dodatkowe wątpliwości. Tymczasem prawda jest taka, że pod płytą żelbetową kryje się cały mechanizm działający na korzyść lub na szkodę fundamentów przez dziesięciolecia. Odpowiedź na pytanie, jak go wykorzystać, wymaga zrozumienia kilku kluczowych zależności.

• EPS czy XPS pod płytę fundamentową które rozwiązanie wybrać
• Grubość styropianu pod płytę fundamentową jak dobrać właściwie
• Najczęstsze błędy przy izolacji styropianem pod płytę fundamentową
• Płyta fundamentowa na styropianie pytania i odpowiedzi

EPS czy XPS pod płytę fundamentową które rozwiązanie wybrać

Wybór między polystyrene ekspandowanym (EPS) a polistyrenem ekstrudowanym (XPS) pod płytę fundamentową determinuje zarówno nośność całej konstrukcji, jak i koszty eksploatacji budynku przez kolejne dekady. Różnica między tymi materiałami wynika przede wszystkim z technologii produkcji, która przekłada się na strukturę komórkową i właściwości mechaniczne.

Polistyren ekspandowany powstaje w wyniku spieniania granulek pod wpływem gorącej pary wodnej, co tworzy charakterystyczną strukturę z drobnymi porami wypełnionymi powietrzem. Ten proces sprawia, że płyty EPS charakteryzują się większą nasiąkliwością wartości rzędu 2-5% objętości po 28 dniach kontaktu z wodą to norma dla tego materiału. W kontekście izolacji podpłytowej, gdzie wilgoć gruntowa może przenikać przez warstwę żelbetową, parametr ten nabiera szczególnego znaczenia.

Ekstrudowany polystyrene (XPS) produkowany jest metodą wytłaczania, która nadaje mu zamkniętokomórkową strukturę o wyraźnie niższej nasiąkliwości poniżej 0,7% objętości według normy PN-EN 13164. Ta cecha decyduje o jego przewadze w bezpośrednim kontakcie z gruntem, szczególnie na działkach o wysokim poziomie wód gruntowych. Mechanizm jest prosty: zamknięte komórki nie pozwalają kapilarnej infiltracji wody, co chroni zarówno sam izolant, jak i warstwę żelbetową przed przyspieszoną degradacją.

Dowiedz się więcej o Płyta Fundamentowa Pod Garaż Cena Robocizny

Współczynnik przewodzenia ciepła lambda (λ) różni się między oboma materiałami w sposób istotny dla projektowania cieplnego. EPS oferuje wartości λ w zakresie 0,034-0,038 W/(m·K), podczas gdy XPS osiąga lepsze parametry: 0,029-0,035 W/(m·K). Oznacza to, że przy identycznej grubości warstwy, ekstrudowany polistyren zapewnia skuteczniejszą izolację termiczną, co przekłada się na mniejsze straty ciepła przez przegrodę fundamentową.

Nośność na ściskanie stanowi kolejny parametr różnicujący oba rozwiązania. XPS charakteryzuje się wytrzymałością na ściskanie przy 10% odkształceniu (CS(10)) wynoszącą typowo 150-300 kPa, podczas gdy EPS w wersji budowlanej osiąga 70-150 kPa. Dla płyt fundamentowych, gdzie obciążenia od konstrukcji naziemnej przekazywane są bezpośrednio na warstwę izolacyjną, ta różnica ma znaczenie praktyczne. Wyższa wytrzymałość XPS pozwala na redukcję grubości warstwy przy zachowaniu pełnej nośności systemu.

Rozważając zastosowanie EPS pod płytę fundamentową, należy wziąć pod uwagę jego podatność na degradację pod wpływem wilgoci kapilarnej. W gruntach gliniastych, które charakteryzują się niskim współczynnikiem filtracji, ryzyko kumulacji wody pod płytą żelbetową rośnie znacząco. W takich warunkach nawet wodoszczelna folia hydroizolacyjna może ulec uszkodzeniu podczas montażu lub w wyniku nierównomiernego osiadania.

Sprawdź Płyta Fundamentowa Pod Garaż 35M2 Cena

Grubość styropianu pod płytę fundamentową jak dobrać właściwie

Dobór właściwej grubości warstwy izolacyjnej pod płytą fundamentową wymaga uwzględnienia szeregu zmiennych, które wzajemnie na siebie oddziałują. Podstawowym parametrem jest tutaj wymagana izolacyjność termiczna określona w Warunkach Technicznych, jednak warto przekraczać minima normowe, jeśli warunki gruntowe i użytkowe na to pozwalają.

Norma PN-EN ISO 13370 definiuje metody obliczania strat ciepła przez przegrodę fundamentową, uwzględniając współczynnik psi (ψ) dla mostków termicznych na połączeniu płyta-ściana. Grubość izolacji podpłytowej wpływa bezpośrednio na wartość tego współczynnika im grubsza warstwa, tym niższe straty liniowe. W praktyce projektowej przyjmuje się, że każde dodatkowe 50 mm styropianu pozwala obniżyć ψ o około 0,02 W/(m·K).

Dla budynków energooszczędnych standardem staje się warstwa izolacji o grubości minimum 150-200 mm. W przypadku domów pasywnych wartości te sięgają 250-300 mm, co wymaga odpowiedniego zaprojektowania systemu płyty fundamentowej z uwzględnieniem zwiększonych obciążeń od gruntu. Mechanizm działania jest następujący: grubsza warstwa izolacyjna redukuje wpływ mostka termicznego na połączeniu ze ścianami fundamentowymi, jednocześnie ograniczając wychłodzenie płyty od strony gruntu.

Dowiedz się więcej o Zbrojenie płyty fundamentowej Rysunek

Obliczeniowe wyznaczenie grubości wymaga analizy współczynnika przenikania ciepła U dla całego układu płyta-izolacja-grunt. Według aktualnych wymogów, wartość U dla podłogi na gruncie nie powinna przekraczać 0,15 W/(m²·K) dla budynków nowych i 0,30 W/(m²·K) przy modernizacji. Przykładowo, przy zastosowaniu XPS o lambda 0,032 W/(m·K), osiągnięcie U = 0,15 wymaga warstwy o grubości około 200 mm.

Aspekt strukturalny doboru grubości dotyczy nośności systemu płyta-izolacja-grunt. Warstwa izolacyjna musi przenieść obciążenia od konstrukcji naziemnej przekazywane przez płytę żelbetową. przy obciążeniach użytkowych rzędu 2-5 kN/m² (standardowe obciążenie mieszkalne), wytrzymałość na ściskanie warstwy izolacyjnej powinna być dostosowana do tych wartości z odpowiednim współczynnikiem bezpieczeństwa. Dla typowych gruntów nośnych, warstwa XPS o grubości 100 mm i wytrzymałości CS(10) ≥ 200 kPa zapewnia wystarczający margines bezpieczeństwa.

Na decyzję o grubości wpływa również głębokość przemarzania gruntu, która dla większości regionów Polski wynosi od 0,8 do 1,2 m. W przypadku płyt fundamentowych posadowionych powyżej tej głębokości, warstwa izolacyjna pod płytą pełni dodatkowo funkcję ochronną przed mrozowymi deformacjami gruntu. Mechanizm ten polega na redukcji gradientu temperaturowego w gruncie poniżej płyty, co zapobiega tworzeniu się soczewek lodu.

Najczęstsze błędy przy izolacji styropianem pod płytę fundamentową

Błędy wykonawcze przy izolacji podpłytowej mają to do siebie, że objawiają się dopiero po latach użytkowania budynku, gdy naprawa wymaga kosztownego rozkopywania fundamentów. Świadomość tych błędów pozwala ich uniknąć już na etapie realizacji, oszczędzając sobie późniejszych problemów.

Pierwszym i najczęściej spotykanym błędem jest nieprawidłowe przygotowanie podłoża przed ułożeniem warstwy izolacyjnej. Nierówności gruntu, pozostałości humusu czy nieskompensowane osiadanie mogą prowadzić do koncentracji naprężeń w płycie żelbetowej. Zasada jest taka: warstwa nośna pod izolacją musi być stabilna i równa, z różnicami poziomów nieprzekraczającymi 20 mm na całej powierzchni. W przeciwnym razie nawet najwytrzymalszy polistyren ulegnie miejscowemu ściśnięciu, zmieniając rozkład naprężeń w płycie.

Drugim poważnym błędem jest łączenie płyt styropianowych na płask bez zachowania odpowiedniego offsetu. Linie spoin pokrywające się na całej grubości warstwy tworzą ciągłe kanały, przez które może przenikać wilgoć i cementowe mleczko podczas betonowania płyty. Prawidłowy montaż wymaga przesunięcia spoin kolejnych warstw o minimum 300 mm względem siebie, wzorem cegieł w murze.

Trzeci błąd dotyczy braku lub niewłaściwe wykonanie dylatacji brzegowej. Płyta fundamentowa pracuje jako całość, a jej połączenie ze ścianami fundamentowymi wymaga fizycznego oddzielenia obu elementów. Brak szczeliny dylatacyjnej o szerokości minimum 20 mm wypełnionej materiałem trwale elastycznym skutkuje powstaniem mostka termicznego o wartości ψ sięgającej 0,50 W/(m·K), co dramatycznie obniża efektywność całego systemu izolacji.

Stosowanie niewłaściwego typu polistyrenu do warstwy podpłytowej stanowi błąd numer cztery. Użycie styropianu elewacyjnego (EPS F lub EPS 100) zamiast płyt dedykowanych do izolacji fundamentów prowadzi do przyspieszonej degradacji materiału. Styropian elewacyjny nie jest projektowany do bezpośredniego kontaktu z gruntem i w kontakcie z wilgocią traci właściwości mechaniczne w ciągu kilku sezonów. Prawidłowe oznaczenie to XPS Z lub EPS P, które posiadają odpowiednią wytrzymałość na ściskanie i niską nasiąkliwość.

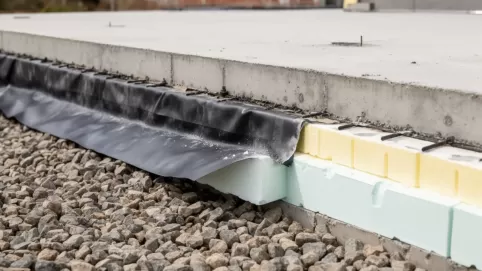

Piątym błędem jest niewystarczające zabezpieczenie hydroizolacyjne płyty od strony gruntu. Nawet przy zastosowaniu XPS o nasiąkliwości poniżej 0,7%, sama warstwa izolacji nie stanowi bariery dla wody gruntowej. Pod płytą fundamentową wymagane jest ułożenie folii hydroizolacyjnej o grubości minimum 0,5 mm lub membrany bentonitowej, która tworzy szczelną barierę dla wilgoci kapilarnej.

Ostatnim z kluczowych błędów jest pomijanie sprawdzenia poziomu wód gruntowych przed podjęciem decyzji o grubości i typie izolacji. Na działkach z wysokim stanem wód gruntowych (poniżej 1,5 m od powierzchni), standardowe rozwiązania mogą okazać się niewystarczające. W takich przypadkach konieczne staje się zastosowanie drenażu opaskowego lub zmodyfikowanego systemu płyty fundamentowej z wentylowaną przestrzenią podpłytową.
