Jak zrobić bramę przesuwną na rolkach, żeby jeździła lekko przez lata

Dobór szyny, wózków i rolek do ciężaru skrzydła

Ciężar skrzydła to pierwsza rzecz, od której zależy cała konstrukcja bramy przesuwnej na rolkach. Lekkie skrzydło z profilu 40×40 mm i wypełnienia z blachy trapezowej waży zwykle 80-120 kg/mb, natomiast skrzydło kratowe z kształtowników 60×40 mm z łatami drewnianymi potrafi przekroczyć 200 kg/mb. Pomyłka w szacunku masy kończy się wygięciem szyny, wypadaniem rolek z toru albo trwałym odkształceniem wózków jezdnych w ciągu pierwszych kilku miesięcy eksploatacji.

• Dobór szyny, wózków i rolek do ciężaru skrzydła
• Fundament i słupki pod bramę przesuwną na rolkach
• Montaż szyny jezdnej i ustawianie rolek prowadzących
• Najczęstsze błędy przy bramie przesuwnej na rolkach i jak ich uniknąć

Do skrzydeł o masie do 250 kg wystarczy szyna płaska 70×70 mm ze stali S235 o grubości ścianki 3,5 mm oraz para wózków stalowych z rolkami łożyskowymi o średnicy 50 mm. Przy masie 250-500 kg przechodzi się na szynę 80×80 mm i wózki z rolkami stożkowymi lub wałeczkowymi o średnicy 80-100 mm, które rozkładają obciążenie na większą powierzchnię. Powyżej 500 kg w grę wchodzą już profile 100×100 mm ze stali S355 oraz podwójne wózki z rolkami 100 mm.

Kształt profilu skrzydła wpływa na rozkład sił w punkcie kontaktu z rolką. Skrzydło z ramy z profili zamkniętych 60×40 mm ustawionych dłuższym bokiem do szyny przenosi obciążenie stabilniej niż rama z kątowników, która ma tendencję do skręcania przy nierównomiernym obciążeniu. Właśnie dlatego przy bramach powyżej 300 kg stosuje się ramę z profili zamkniętych, a nie z kątowników większa sztywność skrętna eliminuje efekt klinowania rolek w szynie.

Rolki prowadzące w górnym torze (tzw. rolki naprowadzające) odpowiadają za utrzymanie skrzydła w pionie i przeciwdziałanie przewracaniu się bramy pod naporem wiatru. Dla skrzydła o wysokości 1,8 m i powierzchni 8 m² siła wiatru działająca na bramę przy prędkości 90 km/h wynosi około 1,2 kN, co odpowiada masie 120 kg dociskającej do górnej rolki. Dlatego w regionach narażonych na silne wiatry (powyżej II strefy wiatrowej wg PN-EN 1991-1-4) montuje się podwójne rolki górne zamiast pojedynczych.

Łożyska w rolkach to kolejny parametr, który decyduje o trwałości. Łożyska kulkowe zwykłe (np. 6204 ZZ) sprawdzają się w lekkich bramach do 200 kg, ale przy większych obciążeniach ulegają szybkiemu zużyciu. Łożyska stożkowe (np. 30204) przenoszą jednocześnie obciążenia osiowe i promieniowe, co ma znaczenie, gdy rolka jednocześnie toczy się i jest dociskana z boku przez wiatr. Różnica cenowa między łożyskiem kulkowym a stożkowym wynosi 15-25 zł, a różnica w żywotności sięga pięciokrotności.

Wykończenie antykorozyjne elementów metalowych wpływa na koszt, ale też na częstotliwość konserwacji. Wózki ocynkowane ogniowo (warstwa cynku 80-100 µm) wytrzymują 15-20 lat bez renowacji, wózki malowane proszkowo wymagają odnowienia powłoki co 5-7 lat. W środowisku agresywnym (nad morzem, przy zakładach chemicznych) wózki ze stali nierdzewnej AISI 304 to jedyna rozsądna opcja, choć ich cena jest 2,5-3 razy wyższa niż wózków ocynkowanych.

Fundament i słupki pod bramę przesuwną na rolkach

Fundament pod bramę przesuwną na rolkach to nie dziura wypełniona betonem, a element przenoszący konkretne siły. Betonowy blok fundamentowy pod wózki jezdne musi przenieść pionową reakcję z dwóch wózków (zwykle 40-60% masy skrzydła przypada na te punkty) oraz moment wywracający generowany przez wiatr i mimośrodowe obciążenie skrzydła. Przy skrzydle 400 kg i ramieniu 1,5 m moment ten wynosi około 1,2 kNm, co oznacza, że fundament o długości 1,2 m i szerokości 0,5 m z betonu C20/25 jest absolutnym minimum.

Słupek końcowy (ten, w który brama uderza po zamknięciu) przenosi uderzenia przy domykaniu oraz utrzymuje górne rolki naprowadzające. Jego przekrój to zwykle profil zamknięty 100×100 mm lub dwie ceowniki 80 mm spawane tyłem do siebie. Słupek początkowy (przeciwwagowy) musi utrzymać ciężar przeciwwagi skrzydła, czyli około 30-40% masy całkowitej bramy. Przy skrzydle 400 kg na słupek początkowy działa siła pionowa 120-160 kg, dlatego jego fundament powinien mieć głębokość co najmniej 1,2 m w II strefie przemarzania.

Klasy betonu fundamentu dobiera się do obciążeń, nie do zasobności portfela. Beton C16/20 (dawniej B20) sprawdza się w lekkich bramach do 200 kg, beton C20/25 (B25) to standard dla skrzydeł 200-500 kg, a C25/30 (B30) i wyżej wchodzi w grę przy bramach powyżej 500 kg lub w gruntach o niskiej nośności. Domieszka przeciwmrozowa (np. plastyfikator z azotem) obniża temperaturę krzepnięcia wody zarobowej o 5-8°C i pozwala na betonowanie przy lekkim mrozie, ale nie zastępuje właściwej pielęgnacji betonu przez pierwsze 7 dni.

Zbrojenie fundamentu składa się z dwóch warstw siatki z prętów żebrowanych 12 mm co 15 cm (górna i dolna) oraz strzemion 8 mm co 30 cm. Otulina zbrojenia minimum 5 cm od spodu i 3 cm od boków. Z fundamentu wychodzą kotwy gwintowe M16 lub M20 (4 sztuki) do mocowania płyt pod wózki jezdne. Kotwy osadza się w betonie na głębokość minimum 25 cm, zagięte na końcu pod kątem 90° w kształcie litery L, co zabezpiecza przed wyrwaniem pod obciążeniem dynamicznym.

Drenaż pod fundamentem to detal, który odróżnia bramę działającą 20 lat od bramy, która po trzech zimach zaczyna się klinować. Na dno wykopu wysypuje się 15-20 cm pospółki żwirowej (frakcja 8-16 mm) i układa rurę drenarską perforowaną Ø100 mm z spadkiem 1% w kierunku studzienki chłonnej lub kanalizacji deszczowej. Bez drenażu woda gruntowa zamarza pod fundamentem i wypycha go ku górze (wysadziny mrozowe), co powoduje przesunięcie osi szyny i klinowanie rolek.

Montaż szyny jezdnej i ustawianie rolek prowadzących

Szyna jezdna w bramie przesuwnej na rolkach musi leżeć idealnie poziomo wzdłuż kierunku ruchu skrzydła. Tolerancja odchylenia to maksymalnie 1 mm na 1 metr bieżący, czyli 2-3 mm na całej długości szyny dla typowej bramy o świetle wjazdu 4 m. Nawet niewielkie odchylenie w pionie powoduje, że rolki toczą się z różnym oporem, a skrzydło zaczyna samoczynnie zwalniać lub przyspieszać w pewnych punktach toru. Przed przystąpieniem do montażu szyny trzeba wyznaczyć jej oś za pomocą niwelatora laserowego lub poziomicy wężowej z dokładnością 0,5 mm/m.

Montaż szyny na fundamentowej belce żelbetowej odbywa się na kotwach gwintowych M12 rozmieszczonych co 60-80 cm. Szynę podkłada się podkładkami stalowymi o różnej grubości (od 1 do 10 mm), aż do uzyskania idealnego poziomu. Po ustawieniu szyny dokręca się nakrętki kotew momentem 45-55 Nm, co powoduje jej trwałe przyleganie do betonu. Niedokręcenie daje luz i szyna zaczyna wibrować pod ciężarem bramy, a zbyt mocne dokręcenie powoduje wgniecenie ścianek szyny i klinowanie rolek.

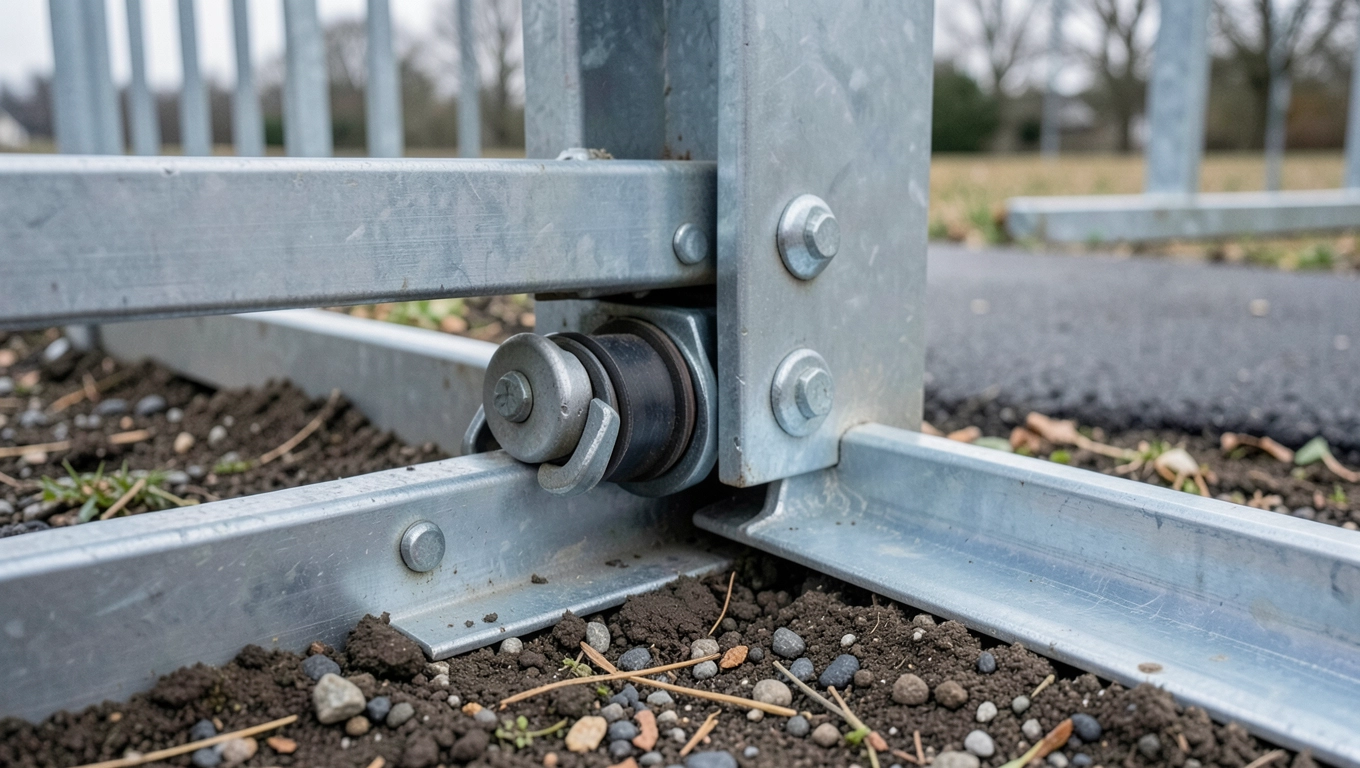

Wózki jezdne montuje się na płytach kotwionych do fundamentu śrubami M16. Odstęp między osiami wózków powinien wynosić 1/3 do 1/2 szerokości światła wjazdu. Przy świetle 4 m wózki ustawia się w odległości 1,5 m od siebie, mierząc od ich osi. Po wstępnym ustawieniu wózków nakłada się na nie skrzydło i sprawdza płynność przesuwu. Dopiero po potwierdzeniu, że brama jedzie bez oporu i zacięć, dokręca się płyty kotwione do fundamentu momentem 90-110 Nm.

Regulacja wysokości skrzydła odbywa się przez obracanie śruby rzymskiej (napinacza gwintowego) w górnym uchwycie rolki prowadzącej. Skrzydło powinno wisieć tak, aby jego dolna krawędź znajdowała się 40-60 mm nad poziomem szyny jezdnej. Zbyt niskie zawieszenie powoduje uderzanie krawędzi o szynę przy silniejszym wietrze, zbyt wysokie oznacza mniejszą stabilność i skłonność do kołysania się na boki. Po każdej regulacji trzeba sprawdzić luzy pionowe w kilku punktach wzdłuż toru, bo fundament mógł osiadać nierównomiernie.

Ustawianie rolek naprowadzających w górnym torze to operacja wymagająca cierpliwości i precyzji. Rolki muszą przylegać do krawędzi skrzydła siłą docisku 15-20 N (mierzoną wagą sprężynową), co odpowiada lekkiej, ale wyczuwalnej sile nacisku. Zbyt mały docisk pozwala skrzydłu kołysać się na wietrze, zbyt duży powoduje szybkie zużycie łożysk i opór toczenia. Po zamontowaniu wszystkich rolek brama powinna dać się przesunąć ręcznie siłą nie większą niż 5% masy skrzydła (przy 400 kg skrzydła to maksymalnie 20 N).

Łączniki szyn (jeśli szyna składa się z kilku odcinków) wymagają szczególnej uwagi. Klasyczna metoda spawania odcinków szyny na budowie jest ryzykowna, bo spawy często nie są szlifowane na płasko i tworzą progi w torze. Lepszym rozwiązaniem są szyny z fabrycznymi otworami montażowymi łączone płytkami wsuwanymi od dołu, które eliminują konieczność spawania. Miejsca łączeń szyny nie mogą znajdować się w obszarze, po którym toczą się rolki wózków jezdnych (strefa 1,5 m od początku i końca szyny).

Najczęstsze błędy przy bramie przesuwnej na rolkach i jak ich uniknąć

Brak dylatacji między szyną a słupkiem początkowym to błąd, który ujawnia się po roku eksploatacji. Beton podlega skurczowi (0,2-0,4 mm/m) i osiadaniu, przez co szyna przesuwa się względem słupka o kilka milimetrów. Bez szczeliny dylatacyjnej 10-15 mm wypełnionej pianką PE naprężenia termiczne przenoszą się na rolki naprowadzające i powodują ich przedwczesne zużycie. Dylatacja powinna być też wypełniona trwale elastycznym kitem (np. poliuretanowym), który nie twardnieje pod wpływem mrozu.

Montaż napędu automatyki do bramy z bieżącymi problemami mechanicznymi to częsty błąd. Żaden napęd nie skoryguje krzywo ustawionej szyny ani zużytych rolek, a jedynie zamaskuje problemy na kilka tygodni. Silnik automatyki pracujący pod zwiększonym oporem przegrzewa się, wyzwala zabezpieczenia termiczne, a w skrajnych przypadkach przepala uzwojenia. Dlatego napęd montuje się dopiero po potwierdzeniu, że brama przesuwa się ręcznie płynnie, z oporem nieprzekraczającym 20 N.

Zbyt niskie ustawienie czujników krańcowych to kolejna pułapka, szczególnie przy bramach z napędem. Czujniki magnetyczne montowane na szynie reagują na magnes neodymowy przymocowany do skrzydła, ale jeśli magnes jest zbyt blisko czujnika, brama zatrzymuje się przed pełnym otwarciem. Prawidłowy odstęp między magnesem a czujnikiem to 8-12 mm, mierzone w położeniu, w którym brama ma się zatrzymać. Regulację przeprowadza się przy wyłączonym napięciu zasilania napędu, a po każdej zmianie pozycji magnesu testuje się pełen cykl otwarcia i zamknięcia.

Wybór śrub o niewłaściwej klasie wytrzymałości do mocowania wózków i rolek to błąd kosztowny w naprawie. Śruby klasy 4.8 (stal zwykła) pękają przy obciążeniach dynamicznych generowanych przez bramę, zwłaszcza zimą, gdy temperatura spada poniżej -15°C. Wszystkie śruby nośne (kotwy fundamentowe, śruby płyt wózków, śruby rolek naprowadzających) powinny mieć klasę minimum 8.8, a najlepiej 10.9. Moment dokręcania śruby M16 klasy 8.8 wynosi 110-130 Nm, śruby M20 klasy 10.9 to już 280-310 Nm.

Brak zabezpieczenia antykorozyjnego spawów i połączeń gwintowych to błąd, który skraca żywotność bramy o 5-10 lat. Każde miejsce spawu musi być oczyszczone z żużlu, odtłuszczone i pokryte podkładem epoksydowym, a następnie farbą nawierzchniową w systemie minimum dwuwarstwowym. Śruby gwintowe po montażu warto pokryć woskowym środkiem antykorozyjnym, który ułatwia demontaż przy konserwacji i chroni gwint przed zatarciem. Pominięcie tego etapu powoduje, że po 3-4 latach śruby nie da się odkręcić bez grzania palnikiem.

Brama przesuwna na rolkach zbudowana zgodnie z powyższymi wytycznymi działa bezproblemowo przez 15-20 lat, a jedynymi czynnościami serwisowymi są smarowanie rolek co 6 miesięcy, sprawdzanie luzów śrub raz w roku i odnawianie powłoki antykorozyjnej co 5-7 lat. Prawidłowo zwymiarowany fundament, precyzyjnie ustawiona szyna i wózki dobrane do masy skrzydła to trzy filary, na których opiera się niezawodność całej konstrukcji.
