Jaki napęd do bramy dwuskrzydłowej FAAC wybrać i nie przepłacić

Ręczne otwieranie dwóch ciężkich skrzydeł po powrocie z pracy, w deszczu, z zakupami w rękach to scenariusz, który zna każdy właściciel szerokiej bramy wjazdowej. Problem nie kończy się na dyskomforcie. Ciężkie skrzydła bez automatyki obciążają zawiasy, odkształcają słupki i z czasem powodują opadanie, które zamyka lub blokuje bramę. Odpowiednio dobrany napęd FAAC rozwiązuje oba problemy naraz, ale tylko wtedy, gdy model odpowiada realnym parametrom bramy, a nie samej nazwie producenta.

• Dlaczego napęd FAAC do bramy skrzydłowej to sprawdzona inwestycja
• Napęd FAAC 414 ALFA do szerokich skrzydeł
• Siłownik FAAC 24V czy 230V co lepiej działa w domu
• Zestaw FAAC do bramy skrzydłowej co dostajesz w pudełku
• Jak dobrać napęd do bramy dwuskrzydłowej FAAC w trzech krokach
• Samodzielny montaż napędu FAAC krok po kroku
• Najczęstsze usterki napędów FAAC i jak ich uniknąć
• FAQ najczęstsze pytania kupujących
• Serwis pogwarancyjny i przeglądy okresowe
• Wycena dopasowana do Twojej bramy

Dlaczego napęd FAAC do bramy skrzydłowej to sprawdzona inwestycja

Włoska marka FAAC działa w automatyce bramowej od ponad sześciu dekad. W tym czasie firma opatentowała kilka rozwiązań, które przeszły z rynku profesjonalnego do prywatnych posesji. Jednym z nich jest śruba pociągowa z brązu, pracująca w parze ze stalową nakrętką. Ten mechanizm przenosi moment obrotowy silnika na ruch liniowy tłoka bez poślizgu, dzięki czemu siłownik nie traci mocy po latach eksploatacji. Konkurencyjne rozwiązania oparte na pasku zębatym lub łańcuchu wymagają okresowej wymiany elementu roboczego, a brązowa śruba FAAC pracuje cicho i bezobsługowo nawet po 100 tysiącach cykli.

Drugim wyróżnikiem jest system enkoderowy. Czujnik magnetyczny zamontowany na wale silnika rejestruje pozycję skrzydła z dokładnością do jednego stopnia obrotu. Centrala sterująca porównuje tę pozycję z zaprogramowaną trajektorią i w razie wykrycia przeszkody zatrzymuje lub cofa skrzydło w ciągu 0,3 sekundy. Czas reakcji jest na tyle krótki, że dorosły pies, dziecko albo samochód wjeżdżający na ścieżkę nie zdąży znaleźć się w niebezpiecznej strefie nacisku.

Warto zwrócić uwagę na częstotliwość radiową 868 MHz, którą wykorzystują piloty FAAC. To pasmo przeznaczone w Europie wyłącznie do urządzeń o krótkim zasięgu, więc nie koliduje z domowym Wi-Fi 2,4 czy 5 GHz ani z czujnikami alarmowymi. Sygnał 868 MHz lepiej przenika przez mury i mniejsze przeszkody terenowe niż popularne 433 MHz, a jednocześnie jest odporniejszy na celowe zagłuszanie.

Porównanie z najbliższą konkurencją pokazuje konkretne różnice. NICE produkuje siłowniki z napędem łańcuchowym, który wymaga smarowania co 12-18 miesięcy i potrafi hałasować na mrozie. CAME z kolei stawia na silniki 230V jako standard, co w instalacji domowej wymaga osobnego zabezpieczenia różnicowoprądowego i prowadzenia grubego przewodu zasilającego. FAAC jako jedyny oferuje linię 24V z wbudowanym akumulatorem awaryjnym w centrali, co pozwala bramie działać przez kilkanaście godzin po zaniku napięcia.

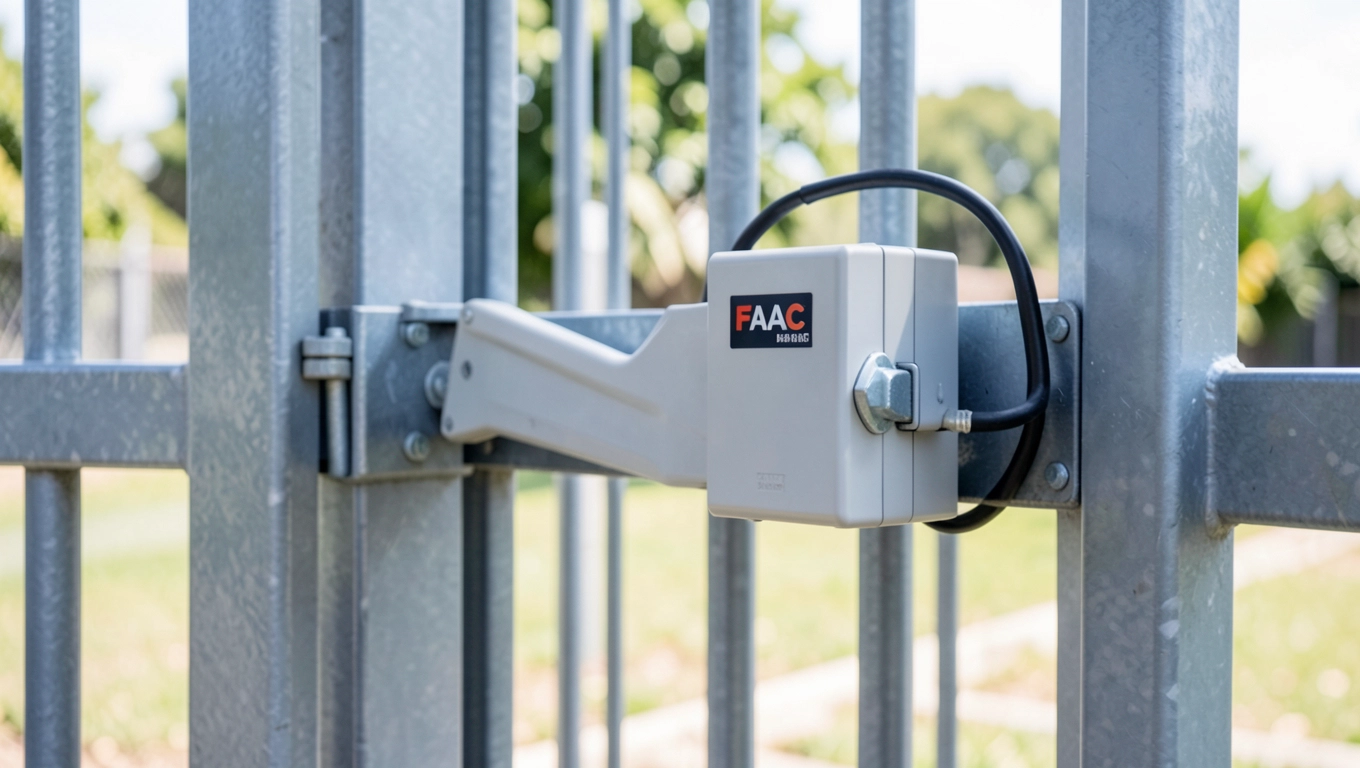

Napęd FAAC 414 ALFA do szerokich skrzydeł

Linia 414 ALFA to konstrukcja modułowa jeden korpus silnika pasuje do trzech wariantów tłoka. Wersja SHORT ma skok 350 mm i obsługuje skrzydła do 5 metrów długości przy wadze 350 kg. Wersja standardowa ALFA wydłuża skok do 450 mm, co wystarcza na skrzydła sześciometrowe o masie do 400 kg. Wariant LONG ze skokiem 600 mm obsługuje konstrukcje ośmiometrowe do 500 kg, ale wymaga solidniejszych fundamentów pod słupkami, bo punkt mocowania ramienia wypada dalej od osi obrotu.

Wybór wariantu zależy od fizyki otwierania. Ramię przegubowe 414 ALFA ma stałą długość 380 mm. Im dłuższe skrzydło, tym większy promień łuku zakreśla jego koniec i tym większa siła potrzebna, żeby wprawić je w ruch. Dlatego wersja LONG wykorzystuje silnik o momencie obrotowym 380 Nm zamiast 250 Nm w wersji standardowej. Zapas mocy gwarantuje, że napęd nie pracuje na granicy wydajności przy wietrze, mrozie czy obłodzeniu.

Skrzydło stalowe o wymiarach 2 × 4 m i masie około 220 kg to typowy przykład, w którym wystarczy wersja SHORT. Cięższa konstrukcja drewniana 2 × 4 m, ważąca 320 kg z powodu litego dębu i okuć, wymaga już wersji standardowej ALFA. Każdy dodatkowy metr długości lub 100 kg masy zmienia klasę napędu, dlatego pomiar wagi bramy przed zakupem to nie formalność, lecz warunek poprawnej pracy.

Nie montuj siłownika 414 ALFA LONG na bramach lżejszych niż 300 kg. Nadmiar mocy bez obciążenia powoduje szarpanie przy starcie i hamowaniu, a centrala odcina zasilanie, traktując nagłe przyspieszenie jako awarię enkodera.

Siłownik FAAC 24V czy 230V co lepiej działa w domu

Napięcie zasilania silnika decyduje o trzech rzeczach: bezpieczeństwie użytkownika, możliwości pracy awaryjnej i koszcie eksploatacji. Silnik 230V pobiera prąd bezpośrednio z sieci domowej. W razie uszkodzenia izolacji przewodu siłownika na obudowie pojawia się napięcie fazowe. Choć obudowa siłownika jest uziemiona, ryzyko porażenia przy mechanicznym uszkodzeniu kabla istnieje. Silnik 24V pracuje na napięciu bezpiecznym, które przy dotyku nie powoduje skurczu mięśni ani zatrzymania akcji serca.

Druga kwestia to praca po zaniku napięcia. Siłownik 230V po utracie zasilania staje się bezużyteczny do momentu przywrócenia sieci albo ręcznego odblokowania kluczem. Siłownik 24V współpracuje z centralą wyposażoną w akumulator litowo-żelazowo-fosforanowy. Po zaniku napięcia brama otwiera się i zamyka jeszcze przez 8-14 godzin, zależnie od częstotliwości użycia. Akumulator ładuje się samoczynnie po powrocie zasilania, a jego żywotność sięga 1500 cykli ładowania.

Trzecia sprawa to koszt energii. Silnik 230V pobiera 280 W w szczycie, ale przez większość czasu pracy zużywa 120-180 W. Silnik 24V pobiera 80 W w szczycie i 30-50 W podczas normalnej pracy. Przy bramie otwieranej cztery razy dziennie roczny koszt energii wynosi około 18 zł dla wersji 24V i 42 zł dla wersji 230V. Kwota niewielka, ale pokazuje filozofię projektowania: 24V to napęd stworzony do pracy cyklicznej, ciągłej, a 230V do pracy krótkotrwałej z dłuższymi przerwami.

Dobór napięcia zależy od intensywności użytkowania. Brama w domu jednorodzinnym, otwierana 8-12 razy na dobę, to naturalne środowisko dla siłownika 24V. Brama w zakładzie produkcyjnym, otwierana 80-120 razy na dobę przed i po zmianie, wymaga siłownika 230V ze wzmocnioną przekładnią. Próba zastosowania 24V w takiej intensywności skróci żywotność akumulatora i przegrzeje uzwojenie silnika.

Zestaw FAAC do bramy skrzydłowej co dostajesz w pudełku

Zestaw oznaczony symbolem FDS zawiera wszystkie elementy potrzebne do uruchomienia bramy bez dodatkowych zakupów. Składa się z dwóch siłowników teleskopowych z ramionami przegubowymi, centrali sterującej E024S lub E145, modułu radiowego XF 868 MHz, pary fotokomórek, trzech pilotów czteroprzyciskowych, uchwytów montażowych, kondensatorów rozruchowych, dwóch kluczy awaryjnego rozblokowania oraz instrukcji w języku polskim ze schematem elektrycznym.

Każdy element pełni konkretną funkcję. Siłowniki z ramionami przegubowymi zamieniają ruch obrotowy silnika na ruch łukowy końca skrzydła. Centrala sterująca to mózg instalacji: przyjmuje sygnał z pilota, steruje kierunkiem obrotu silnika, monitoruje enkoder i odcina zasilanie przy wykryciu przeszkody. Moduł radiowy 868 MHz dekoduje sygnał z pilota i przekazuje go do centrali. Fotokomórki to bariera optyczna na wysokości 40 cm nad ziemią ich przerwanie podczas zamykania uruchamia procedurę cofnięcia skrzydła.

Trzy piloty w zestawie to standard dla czteroosobowej rodziny. Każdy pilot ma cztery przyciski, więc jednym nadajnikiem można otwierać bramę wjazdową, garażową, a także sterować roletami lub oświetleniem ogrodu po podłączeniu modułu przekaźnikowego. Maksymalna pojemność pamięci centrali E145 wynosi 256 pilotów, co wystarcza nawet dla małej wspólnoty mieszkaniowej.

Klucze awaryjnego rozblokowania działają mechanicznie, bez prądu. Po ich przekręceniu siłownik rozłącza przekładnię i pozwala otworzyć skrzydło ręcznie. To zabezpieczenie na wypadek awarii centrali, rozładowanego akumulatora albo zamarznięcia bramy w warstwie lodu. Uchwyty montażowe są przystosowane do słupków stalowych, murowanych i kamiennych, a zestaw śrub ze stali nierdzewnej eliminuje ryzyko korozji w miejscach narażonych na wilgoć.

• Siłowniki teleskopowe z ramionami przegubowymi
• Centrala sterująca z wbudowanym odbiornikiem radiowym
• Para fotokomórek optycznych 24V
• Trzy piloty czteroprzyciskowe 868 MHz
• Uchwyty montażowe do słupka i skrzydła
• Kondensatory rozruchowe (w wersjach 230V)
• Dwa klucze awaryjnego rozblokowania
• Instrukcja w języku polskim ze schematem elektrycznym

Jak dobrać napęd do bramy dwuskrzydłowej FAAC w trzech krokach

Krok pierwszy to pomiar. Potrzebne są trzy wartości: szerokość jednego skrzydła w metrach, waga skrzydła w kilogramach oraz odległość od wewnętrznej krawędzi słupka do osi zawiasu. Szerokość mierzy się wzdłuż górnej krawędzi, bo dolna może być krótsza w bramach trapezowych. Wagę najłatwiej ustalić, zdejmując skrzydło z zawiasów i ważąc je na wadze platformowej. Jeśli brama ma więcej niż pięć lat, do zmierzonej masy warto dodać 10-15% zapasu na korozję, nawarstwienie farby i zmęczenie materiału.

Krok drugi to określenie intensywności użytkowania. Liczbę cykli na dobę liczy się jako sumę otwarć i zamknięć. Brama domowa z czterema mieszkańcami generuje zwykle 8-14 cykli. Brama w firmie z dziesięcioma pracownikami to 30-50 cykli. Brama na terenie zakładu z ruchem ciężarówek przekracza 80 cykli. Każdy producent podaje w dokumentacji technicznej dopuszczalną intensywność pracy w procentach na przykład S418 HANDY 24V obsługuje 50 cykli na dobę przy cyklu pracy 30%, a 414 ALFA LONG 230V obsługuje 70 cykli przy cyklu pracy 60%.

Krok trzeci to wybór napięcia i wariantu długości. Po wyznaczeniu masy i szerokości skrzydła z tabeli parametrów odczytuje się dopuszczalny zakres modelu. Skrzydło 2,5 m i 180 kg obsłuży każdy wariant SHORT. Skrzydło 4,5 m i 380 kg wymaga wersji standardowej lub LONG. Decyzja o napięciu zależy od obecności dzieci i zwierząt, dostępności akumulatora awaryjnego oraz długości okablowania od rozdzielni. W bramach domowych z osobami starszymi lub niepełnosprawnymi ruchowo siłownik 24V z akumulatorem to wybór bezpieczniejszy, nawet kosztem nieco wyższej ceny zestawu.

Zmierz szerokość skrzydła w najszerszym miejscu. Bramy z ozdobnymi grotami lub asymetrycznymi wykończeniami mają środek ciężkości przesunięty do góry, co zwiększa moment bezwładności i wymaga zastosowania siłownika o wyższym momencie obrotowym.

Samodzielny montaż napędu FAAC krok po kroku

Montaż zajmuje doświadczonej osobie od czterech do sześciu godzin. Potrzebne narzędzia to wiertarka udarowa z wiertłami do betonu 10 i 12 mm, klucz płasko-oczkowy 13 i 17 mm, poziomica 60 cm, miarka, ołówek stolarski, miernik napięcia oraz śrubokręt krzyżakowy PH2. Przed rozpoczęciem prac brama musi być odłączona od zasilania, a skrzydła unieruchomione klinami.

Etap pierwszy to wyznaczenie punktów mocowania. Na słupku zaznacza się oś poziomą ramienia siłownika, która powinna przebiegać 100-150 mm poniżej osi obrotu zawiasu. Odległość ta jest krytyczna, bo zbyt niskie umieszczenie siłownika wymusza większy kąt otwarcia ramienia i skraca efektywny skok tłoka. Na skrzydle zaznacza się punkt mocowania uchwytu w odległości równej długości ramienia od osi obrotu. Uchwyt musi trafiać w miejsce wzmocnionej ramy, a nie w samo wypełnienie, bo siła ciągu odrywa blachę od profila.

Etap drugi to montaż mechaniczny. Po nawierceniu otworów w słupku wprowadza się kotwy chemiczne lub mechaniczne M10 ze stali nierdzewnej. Śruby dokręca się momentem 45 Nm, kontrolując poziomnicą pionowe ustawienie siłownika. Uchwyt na skrzydle mocuje się śrubami M8 z podkładką zwiększoną, która rozkłada siłę na większą powierzchnię blachy. Po zamocowaniu obu siłowników sprawdza się ręczne otwarcie bramy ruch musi być płynny, bez zacięć i luzów w przegubach.

Etap trzeci to podłączenie elektryczne. Od rozdzielni prowadzi się przewód YDYp 3 × 1,5 mm² do puszki przy centrali. Fotokomórki łączy się przewodem 4 × 0,5 mm², a silniki siłowników przewodem 2 × 1,0 mm². Każdy obwód zabezpiecza się wyłącznikiem nadprądowym B10A oraz wyłącznikiem różnicowoprądowym 30 mA zgodnie z normą PN-HD 60364 instalacji elektrycznych niskiego napięcia. Brak zabezpieczenia różnicowoprądowego w obwodzie bramy to nie tylko ryzyko porażenia, ale też podstawa do odmowy odbioru instalacji przez zakład energetyczny.

Etap czwarty to programowanie centrali. Po pierwszym włączeniu zasilania centrala przechodzi w tryb autodetekcji i mierzy drogę każdego skrzydła od pozycji zamkniętej do otwartej. Następnie paruje się piloty przytrzymanie przycisku na centrali i krótkie naciśnięcie na pilocie zapisuje kod w pamięci EEPROM. Na koniec reguluje się czułość enkodera, zaczynając od wartości fabrycznej i zmniejszając ją do momentu, gdy brama reaguje na nacisk 15 kg na krawędzi skrzydła.

Kiedy wezwać fachowca? Gdy słupki nie są idealnie pionowe (odchyłka powyżej 5 mm na metr wysokości), gdy skrzydła opadają po otwarciu o więcej niż 30 mm, gdy w bramie brakuje fundamentu pod słupkiem albo gdy instalacja elektryczna w posesji nie ma oddzielnego obwodu dla automatyki. W takich sytuacjach samodzielny montaż prowadzi do szybkiego uszkodzenia siłownika lub nieszczelności w uszczelnieniu bramy.

Najczęstsze usterki napędów FAAC i jak ich uniknąć

Usterka numer jeden to zatrzymanie skrzydła w połowie drogi. Przyczyną bywa zabrudzona fotokomórka, która wysyła fałszywy sygnał przeszkody. Soczewka fotokomórki pokrywa się kurzem, pajęczynami lub lodem, a centrala interpretuje przerwę wiązki jako obecność człowieka. Czyszczenie soczewki raz na kwartał i montaż daszka ochronnego eliminuje problem.

Usterka numer dwa to brak reakcji pilota. Najczęściej winny jest rozładowany akumulator CR2032 wewnątrz nadajnika. Wymiana baterii co 18-24 miesiące zapobiega sytuacji, w której brama przestaje reagować w najmniej odpowiednim momencie. Rzadziej usterka wynika z uszkodzenia anteny w module radiowym, ale to przypadek po burzy lub przepięciu w sieci.

Usterka numer trzy to powolne otwieranie przy mrozie. Smar w przekładni gęstnieje poniżej minus 10°C, a centrala automatycznie zmniejsza prędkość, żeby nie przeciążyć silnika. Wymiana smaru fabrycznego na syntetyczny o niskiej temperaturze krzepnięcia (na przykład Klüber Isoflex Topas L 32) obniża temperaturę graniczną do minus 25°C.

Nigdy nie smaruj śruby pociągowej smarem w sprayu. Aerozol wnika w uszczelnienia i rozpuszcza pierścienie simeringowe, co prowadzi do wycieku oleju z przekładni i korozji brązowej śruby.

FAQ najczęstsze pytania kupujących

Czy mogę zamontować napęd samodzielnie? Tak, jeśli masz doświadczenie w pracy z wiertarką udarową, znasz podstawy elektryki i masz drugą osobę do pomocy przy zawieszeniu siłowników na wysokości. Producent dostarcza instrukcję ze schematem, a filmy montażowe krok po kroku są dostępne w serwisach wideo. Brak doświadczenia w hydraulice czy spawaniu nie jest przeszkodą, bo montaż opiera się na śrubach i wiertarce.

Co z bramą przy braku prądu? Każdy zestaw FDS zawiera klucz awaryjnego rozblokowania. Po przekręceniu klucza zamek wewnątrz siłownika zwalnia przekładnię i skrzydło można otworzyć ręcznie. Po powrocie napięcia wystarczy przekręcić klucz z powrotem, a centrala automatycznie zsynchronizuje pozycję skrzydła po pierwszym pełnym cyklu. Wersje 24V z akumulatorem dodatkowo pozwalają na 8-14 godzin pracy bez zasilania sieciowego.

Ile pilotów mogę dokodować do centrali? Centrala E145 obsługuje 256 pilotów, a E024S 120 pilotów. Procedura parowania zajmuje pięć sekund i polega na wprowadzeniu centrali w tryb nauki, a następnie naciśnięciu dowolnego przycisku na pilocie. Każdy pilot otrzymuje unikalny numer seryjny zapisywany w pamięci EEPROM, który można usunąć indywidualnie w razie zgubienia nadajnika.

Czy napęd FAAC pasuje do każdej bramy skrzydłowej? Pasuje do bram z zawiasami na słupku murowanym, stalowym lub kamiennym, o masie skrzydła nieprzekraczającej 500 kg i długości do 8 metrów. Nie pasuje do bram przesuwnych, harmonijkowych oraz bram z napędem łańcuchowym wymagającym wymiany. W bramach z automatycznym domykiem konieczna jest wcześniejsza konsultacja z instalatorem, bo domykownik dodaje dodatkowe obciążenie, które trzeba uwzględnić w doborze siłownika.

Serwis pogwarancyjny i przeglądy okresowe

Gwarancja producenta na siłowniki FAAC wynosi 24 miesiące od daty zakupu, a na centralę i akcesoria 12 miesięcy. Warunkiem utrzymania gwarancji jest montaż przez osobę z odpowiednimi uprawnieniami SEP do 1 kV oraz przegląd techniczny po 12 miesiącach od uruchomienia. Przegląd obejmuje kontrolę momentu obrotowego, regulację enkodera, czyszczenie śruby pociągowej, sprawdzenie szczelności uszczelek i test fotokomórek.

Koszt jednorazowego przeglądu w autoryzowanym serwisie waha się od 180 do 280 zł, zależnie od regionu. W cenie zawarta jest wymiana oleju w przekładni, regulacja hamulca i aktualizacja oprogramowania centrali. Przegląd wykonany poza autoryzowaną siecią nie wpływa na gwarancję samego siłownika, ale może utrudnić ewentualną reklamację modułu radiowego lub centrali.

Częstotliwość przeglądów zależy od intensywności użytkowania. Brama domowa wymaga przeglądu co 24 miesiące. Brama firmowa o intensywności 30 cykli dziennie wymaga przeglądu co 12 miesięcy. Brama przemysłowa przekraczająca 80 cykli dziennie wymaga przeglądu co 6 miesięcy. Pominięcie przeglądu skraca żywotność śruby pociągowej o 30-40% i zwiększa ryzyko awarii enkodera w najmniej oczekiwanym momencie.

Źródła danych i normy

Parametry techniczne siłowników FAAC zaczerpnięto z katalogów producenta dostępnych na stronie internetowej marki w sekcji wsparcia technicznego. Ceny zestawów pochodzą z autoryzowanych dystrybutorów na polskim rynku i mają charakter orientacyjny. Wymagania dotyczące instalacji elektrycznej opisano w normie PN-HD 60364 instalacji elektrycznych niskiego napięcia oraz w Rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, ze szczególnym uwzględnieniem działu VI Bezpieczeństwo użytkowania. Częstotliwość 868 MHz dla urządzeń krótkiego zasięgu reguluje Decyzja Komisji Europejskiej 2006/771/EC, zaktualizowana w 2017 roku. Parametry fotokomórek i wymagania bezpieczeństwa dla automatyki bramowej opisuje norma EN 12453:2017 dotycząca bezpieczeństwa użytkowania bram z napędem.

Wycena dopasowana do Twojej bramy

Podaj wymiary skrzydeł, wagę, materiał bramy oraz liczbę cykli na dobę. Na tej podstawie dobiorę zestaw FAAC odpowiedni do Twoich warunków, wskażę dokładny koszt z montażem i przygotuję specyfikację elektryczną dla Twojego elektryka.
