Jaki profil stalowy wybrać na bramę skrzydłową? Praktyczny przewodnik na 2026 rok

Wybór właściwego profilu stalowego na bramę skrzydłową to decyzja, od której zależy trwałość całej konstrukcji przez dekady. Źle dobrany materiał prowadzi do odkształceń, wypychania skrzydeł i kosztownych napraw. Tymczasem proporcje między wielkością bramy, jej masą a nośnością zastosowanego profilu nie są oczywiste nawet doświadczeni wykonawcy popełniają błędy w tym zakresie. Poniżej znajdziesz precyzyjny przewodnik, który pozwoli Ci dobrać rozwiązanie odpowiadające realnym obciążeniom Twojej konstrukcji.

• Grubość ścianki profilu a ciężar skrzydła bramy skrzydłowej
• Wymiary profili stalowych jak dopasować przekrój do wielkości bramy
• Wzmocnienia w miejscach mocowania zawiasów przy ciężkich bramach skrzydłowych
• Pytania i odpowiedzi dotyczące wyboru profilu na bramę skrzydłową

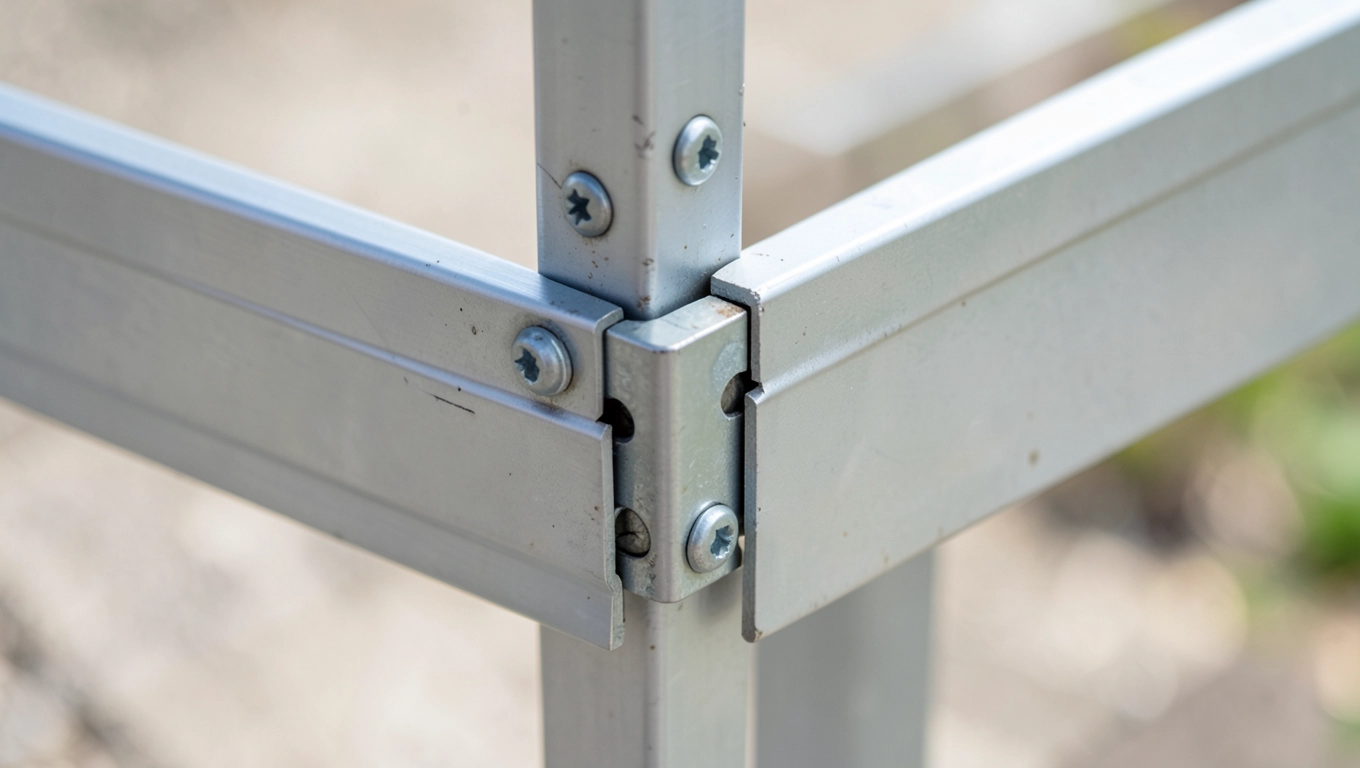

Grubość ścianki profilu a ciężar skrzydła bramy skrzydłowej

Podstawową zależnością, którą rządzi się każda brama skrzydłowa, jest proporcja między masą skrzydła a sztywnością ramy nośnej. Profil zamknięty o grubości ścianki 2 mm sprawdza się w konstrukcjach o masie do 80 kg na metr szerokości powyżej tej wartości rdzeń stalowy zaczyna pracować na zginanie pod wpływem własnego ciężaru. Materiał o takiej grubości stanowi absolutne minimum według norm konstrukcyjnych, jednak w praktyce wykonawczej często okazuje się niewystarczający przy wietrznych lokalizacjach.

Przy masie skrzydła mieszczącej się w przedziale 80-120 kg/m² rekomendowana grubość ścianki wzrasta do 3-4 mm. Taka warstwa stali zapewnia odpowiednią sztywność giętną i skrętną, co ma kluczowe znaczenie podczas eksploatacji w warunkach asymetrycznego obciążenia wiatrem. Wartość 120 kg/m² to granica, przy której profil o ściance 3 mm osiąga granicę plastyczności przy maksymalnym wychyleniu skrzydła.

Konstrukcje przekraczające 150 kg na metr szerokości wymagają profili o grubości ścianki minimum 4-5 mm. Tak masywny materiał gwarantuje, że nawet przy silnych podmuchach i nierównomiernym nagrzewaniu jednego skrzydła przez słońce, rama nie ulegnie trwałemu skrzywieniu. Grubsza ścianka zwiększa również odporność na korozję profilu zamkniętego, ponieważ spoiny są mniej narażone na przegrzewanie podczas spawania.

Podobny artykuł Jaki profil do bramy przesuwnej 5m

Mechanizm degradacji przy zbyt cienkim materiale działa następująco: pod wpływem cyklicznych obciążeń w materiale powstają mikropęknięcia, które rozwijają się wzdłuż spoin. Proces ten przyspiesza wilgoć i sól stosowana zimą do posypywania podjazdów. Profile o grubości poniżej 2 mm tracą nośność już po trzech sezonach intensywnej eksploatacji, szczególnie gdy zawiasy nie są idealnie wyrównane.

Przy doborze grubości należy uwzględnić nie tylko masę skrzydła, ale również wysokość bramy. Im wyższa konstrukcja, tym większy moment obrotowy działa na dolną krawędź ramy. Dla bram przekraczających 2 metry wysokości każdy dodatkowy milimetr grubości ścianki przekłada się na kilkuprocentowy wzrost sztywności całego układu. W przypadku profili o przekroju kwadratowym 60×60 mm z ścianką 3 mm wysokość maksymalna bez dodatkowych wzmocnień wynosi około 2,5 metra.

Jak zmienia się nośność profilu przy wzroście grubości ścianki

Przekrój zamknięty 40×40 mm z ścianką 2 mm ma moment bezwładności Ix równy 5,4 cm⁴. Zwiększenie grubości do 3 mm podnosi tę wartość do 7,8 cm⁴, co oznacza wzrost sztywności o 44%. Dla porównania, profil 50×50 mm z ścianką 2 mm oferuje już 9,2 cm⁴, a więc zamiana wymiaru na grubszy materiał w tym samym rozmiarze jest ekonomicznie uzasadniona tylko w szczególnych przypadkach.

Może Cię zainteresować też ten artykuł Jaki profil na bramę przesuwną

Przy projektowaniu konstrukcji warto posługiwać się współczynnikiem smukłości elementu. Stosunek wysokości do najmniejszego wymiaru przekroju nie powinien przekraczać 50 dla profili zamkniętych obciążonych mimośrodowo. Przekroczenie tej wartości wymaga albo zwiększenia rozmiaru profilu, albo dodania żeber usztywniających. Profile o ściance 2 mm osiągają graniczną smukłość już przy wysokości 2 metrów w przypadku przekroju 40×40 mm.

Wymiary profili stalowych jak dopasować przekrój do wielkości bramy

Dobór przekroju profilu zamkniętego do wymiarów bramy skrzydłowej wymaga uwzględnienia dwóch parametrów: szerokości skrzydła oraz planowanego obciążenia eksploatacyjnego. Profile o wymiarach 40×40 mm sprawdzają się w bramach o szerokości do 1,5 metra i wysokości nieprzekraczającej 1,8 metra. Lekkie konstrukcje tego typu montuje się najczęściej przy posesjach prywatnych, gdzie intensywność użytkowania jest niska, a wiatry nie przekraczają typowych wartości dla danej strefy klimatycznej.

Przy skrzydłach o szerokości 1,5-2,5 metra optymalny wybór stanowi profil kwadratowy 50×50 mm lub prostokątny 60×40 mm. Ten drugi wariant oferuje większą sztywność w płaszczyźnie pionowej przy zachowaniu podobnej masy całkowitej ramy. Wymiar 60×40 mm z ścianką 3 mm jest standardowym rozwiązaniem stosowanym przez producentów bram segmentowych, co wynika z korzystnego stosunku sztywności do zużycia stali.

Podobny artykuł Jaki profil na słupek do bramy

Bramy szerokokomorowe, przekraczające 3 metry szerokości pojedynczego skrzydła, wymagają profili o przekroju minimum 80×80 mm lub 100×60 mm. Profile 80×80 mm z ścianką 4 mm zapewniają nośność wystarczającą dla skrzydeł o masie do 250 kg przy zachowaniu akceptowalnych ugięć. Dla bram przekraczających 4 metry szerokości konieczne jest przejście na profile 100×100 mm z ścianką 5 mm, ponieważ mniejsze przekroje nie gwarantują wymaganej sztywności.

W tabeli poniżej przedstawiono zestawienie najczęściej stosowanych profili zamkniętych wraz z ich parametrami technicznymi i orientacyjnymi kosztami.

Koszty materiałowe to tylko część równania. Profile o większych przekrojach wymagają solidniejszych zawiasów, masywniejszych słupków nośnych oraz mocniejszych zestawów automatyki. Przejście z profilu 60×40 mm na 80×80 mm może zwiększyć całkowity budżet bramy o 30-40%, jednak różnica w trwałości konstrukcji jest nieproporcjonalna przy odpowiednim zabezpieczeniu antykorozyjnym rama z profili 80×80 mm przetrwa dwie dekady bez widocznych odkształceń.

Przy wyborze wymiarów profilu zamkniętego należy również uwzględnić sposób łączenia elementów. Spawanie profili o ściance 5 mm wymaga agregatu spawalniczego o mocy minimum 200 A oraz odpowiednich elektrod do stali niskowęglowej. Grubsza ścianka to dłuższy czas spawania, wyższe koszty robocizny i konieczność zastosowania usztywnień termicznych przy połączeniach kątowych.

Kiedy stosować profile prostokątne zamiast kwadratowych

Profile prostokątne 60×40 mm lub 80×60 mm są uzasadnione w sytuacjach, gdy brama pracuje głównie w płaszczyźnie pionowej. W tym układzie większy wymiar profilu odpowiada za sztywność na zginanie, natomiast mniejszy wymiar usztywnia konstrukcję w płaszczyźnie poziomej. Takie rozwiązanie pozwala zmniejszyć masę ramy nawet o 15% w porównaniu z profilem kwadratowym o porównywalnej sztywności.

Alternatywnie, profile kwadratowe 80×80 mm lub 100×100 mm sprawdzają się lepiej w bramach dwuskrzydłowych o symetrycznej geometrii. Równomierny rozkład materiału w obu osiach eliminuje ryzyko skręcania skrzydła pod wpływem nierównomiernego nagrzewania. W praktyce najczęściej wybiera się profile kwadratowe do bram z automatyką, ponieważ moment obrotowy silnika przekłada się na obciążenie skrętne ramy.

Wpływ wymiarów bramy na dobór profilu przykład praktyczny

Załóżmy bramę dwuskrzydłową o wymiarach 4×2 metry, gdzie każde skrzydło waży około 120 kg. Maksymalna wysokość od osi zawiasów do górnej krawędzi wynosi 2 metry. Współczynnik smukłości dla profili 80×80 mm przy wysokości 2 metrów wynosi 25, co mieści się w bezpiecznym zakresie. Profil zamknięty 80×80 mm z ścianką 4 mm oferuje moment bezwładności Ix = 42,5 cm⁴, co przy momencie zginającym M = 1200 Nm (ciężar skrzydła × połowa wysokości) daje ugięcie zaledwie 2 mm.

Zmiana profilu na 60×40 mm przy zachowaniu tych samych parametrów skrzydła zwiększa ugięcie do 7 mm, co przy dolnej granicy normy ugięć dla bram wjazdowych może prowadzić do problemów z działaniem automatyki. Różnica w masie profilu wynosi około 5 kg na metr bieżący, co przy dwóch ramach o łącznej długości 16 metrów daje nadwyżkę materiałową rzędu 80 kg wartość, która przekłada się na zwiększone obciążenie zawiasów i słupków.

Wzmocnienia w miejscach mocowania zawiasów przy ciężkich bramach skrzydłowych

Zawiasy stanowią punkt koncentracji naprężeń w każdej bramie skrzydłowej. Siły przekazywane przez skrzydło na elementy mocujące są wielokrotnie wyższe niż te wynikające z samego ciężaru konstrukcji, szczególnie podczas zamykania bramy przy silnym wietrze. Profile zamknięte o ściance 2-3 mm nie są w stanie samodzielnie przenieść tych obciążeń przez okres przekraczający kilkaset cykli otwarcia konieczne jest zastosowanie dodatkowych wzmocnień.

Najskuteczniejszą metodą wzmacniania miejsc mocowania zawiasów jest wstawienie nakładek lub tulei stalowych o grubości minimum 5 mm. Elementy te przyspawane do wewnętrznej powierzchni profilu zamkniętego rozpraszają naprężenia na większą powierzchnię ścianki. Średnica nakładki powinna wynosić minimum 40 mm przy standardowych zawiasach cylinderowych i 60 mm przy zawiasach przemysłowych o podwyższonej nośności.

Innym rozwiązaniem jest zastosowanie profilu zespawanego z płaskownika grubości 8-10 mm w miejscu mocowania zawiasów. Takie wzmocnienie działa jak wewnętrzna kieszeń stalowa, która przejmuje obciążenia ścinające i zginające przed ich dotarciem do głównego profilu ramy. Metoda ta wymaga precyzyjnego spawania, ponieważ nierównomierne nagrzewanie może prowadzić do odkształceń całego skrzydła.

Przy bramach przekraczających 200 kg na skrzydło stosuje się wzmocnienia z rur stalowych o większym przekroju, wstawiane w kształcie litery H lub prostokąta wokół punktu mocowania zawiasu. Rozwiązanie to znacząco zwiększa sztywność lokalną, nie wpływając istotnie na masę całkowitej ramy. Grubość ścianki rury wzmacniającej powinna być co najmniej o 1 mm większa od grubości ścianki profilu głównego.

Zagęszczenie spoin w strefie wzmocnienia wymaga szczególnej uwagi. Nakładanie spoiny na spoinę bez zachowania odstępu czasowego prowadzi do przegrzania materiału i zmiany struktury stali w strefie wpływu ciepła. Efektem może być kruchość materiału w miejscu, które powinno być najwytrzymalsze. Profesjonalni wykonawcy stosują spoiny odwodowane, skierowując ciągłość spoiny na zewnątrz ramy, co minimalizuje ryzyko powstania ostrych wklęsłości.

Normy i przepisy dotyczące wzmocnień zawiasów

Polska norma PN-EN 13241 określa wymagania dotyczące bram przemysłowych i garażowych, jednak w przypadku bram wjazdowych na posesje prywatne producenci mają szeroki margines interpretacyjny. Kluczowym dokumentem jest Eurocode 3, który podaje metodykę obliczania połączeń spawanych w konstrukcjach stalowych. Zgodnie z tym standardem, połączenie zawiasu z ramą bramy musi przenieść siły obliczeniowe wynikające z maksymalnego obciążenia wiatrem oraz ciężaru skrzydła.

Dla bram o powierzchni przekraczającej 10 m² wymagane jest udokumentowanie nośności połączeń w projekcie konstrukcyjnym. Wymaganie to dotyczy przede wszystkim obiektów komercyjnych i wspólnot mieszkaniowych, jednak w praktyce inspektorzy nadzoru budowlanego coraz częściej żądają podobnej dokumentacji dla bram prywatnych o nietypowych wymiarach. Wzmocnienia w miejscach mocowania zawiasów powinny być uwzględnione w tym projekcie jako osobny element obliczeniowy.

Konsekwencje zaniedbania wzmocnień studium przypadku

Brak wzmocnień w newralgicznych punktach ramy prowadzi do szeregu problemów eksploatacyjnych. W pierwszej kolejności odkształca się ścianka profilu w bezpośrednim sąsiedztwie zawiasu powstaje charakterystyczny stożek wgniecenia o głębokości dochodzącej do 5 mm. Proces ten przyspiesza korozja, ponieważ odkształcony metal ma mniejszą grubość ścianki w strefie naprężeń.

W drugiej kolejności luzuje się mocowanie zawiasu do ramy. Śruby pracują w otworach, które stopniowo się powiększają, aż do całkowitej utraty nośności połączenia. W skrajnych przypadkach zawias odrywa się od ramy wraz z fragmentem profilu zjawisko to występuje najczęściej po 5-7 latach eksploatacji w konstrukcjach pozbawionych wzmocnień. Koszt naprawy w takiej sytuacji przewyższa koszt materiałów wzmacniających, które można było zastosować na etapie produkcji.

Profile zamknięte o grubości ścianki 2 mm powinny być wzmacniane zawsze, niezależnie od masy skrzydła. Nawet lekka brama o masie 60 kg generuje podczas zamykania siły dynamiczne, które wielokrotnie przekraczają statyczny ciężar konstrukcji. Wzmocnienia w formie płaskowników przyspawanych do wewnętrznej powierzchni profilu kosztują niewiele w zestawieniu z całościową wartością bramy, a ich obecność decyduje o wieloletniej bezawaryjnej pracy całego systemu.

Przy wyborze zawiasów warto zwrócić uwagę na ich konstrukcję. Zawiasy cylinderowe złożone z dwóch części walcowych oferują nośność do 300 kg na zawias przy odpowiednim mocowaniu. Modele przemysłowe z łożyskowaniem igiełkowym przenoszą obciążenia do 500 kg, jednak wymagają precyzyjnego osiowania i regularnego smarowania. Niezależnie od wybranego rozwiązania, strefa mocowania zawiasu musi być przygotowana zgodnie z wytycznymi producenta, co obejmuje odpowiednie wzmocnienie ścianki profilu.

Jeśli planujesz budowę lub wymianę bramy skrzydłowej, przeprowadzenie dokładnej analizy obciążeń przed zakupem profili pozwoli uniknąć kosztownych błędów. Okreś masę planowanego wypełnienia, zmierz szerokość i wysokość skrzydła, a następnie dobierz profil zamknięty według tabeli przedstawionej powyżej. Pamiętaj, że minimum 2 mm grubości ścianki to absolutne minimum, a każdy dodatkowy milimetr to inwestycja w trwałość Twojej bramy na lata.
