Jaki profil na bramę przesuwną wybrać, żeby nie żałować?

Źle dobrany profil do bramy przesuwnej to gwarancja kłopotów: skrzydło zaczyna opadać po dwóch, trzech sezonach, wózki chodzą coraz ciężej, a naprawa potrafi kosztować więcej niż sama konstrukcja. W tym tekście znajdziesz konkretne wymiary profili, ich nośność i pełną ścieżkę doboru od długości skrzydła, przez stal, aż po wózek i fundament.

• Profil bramowy 80x80x5 i 100x100 kiedy sięgnąć po konkretny wymiar
• Profil do bramy przesuwnej z wózkiem jak dobrać, żeby działało latami
• Najczęstsze błędy przy wyborze profilu na bramę przesuwną

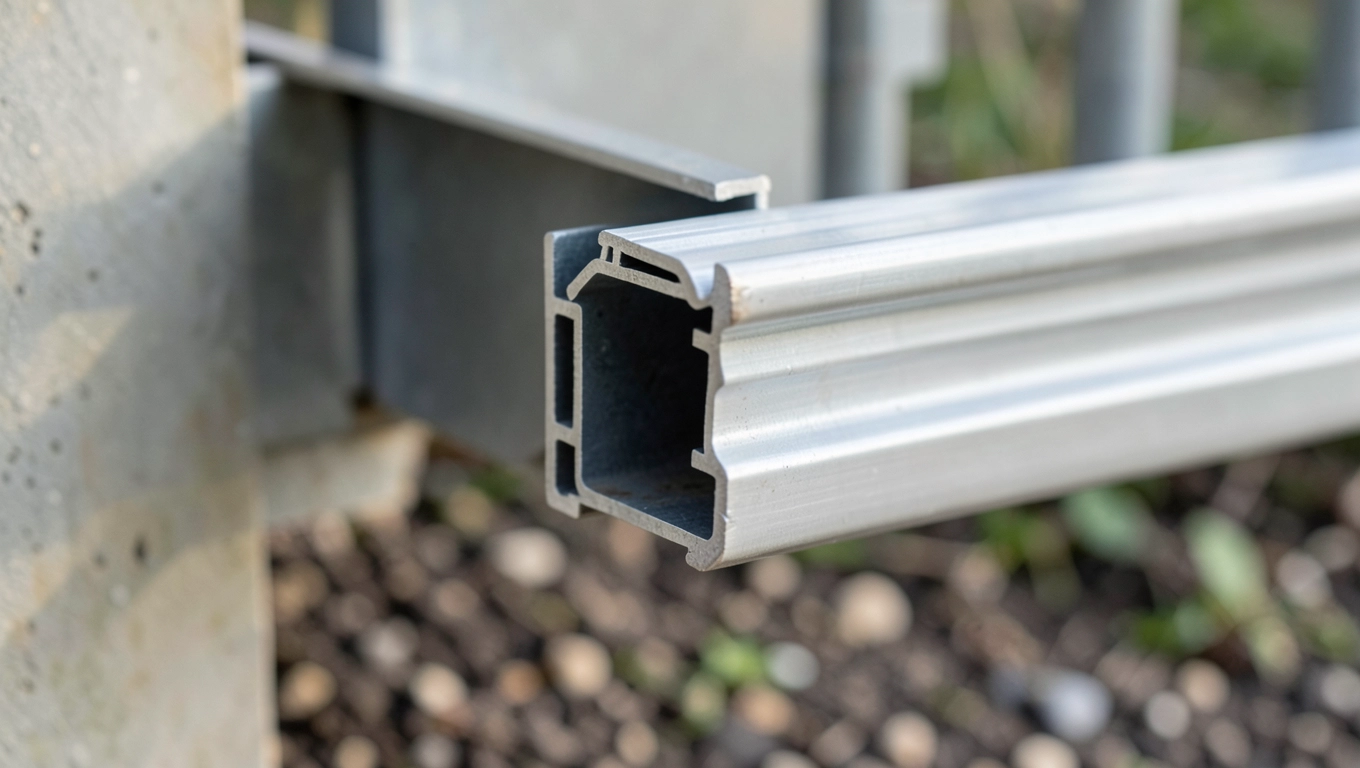

Profil bramowy 80x80x5 i 100x100 kiedy sięgnąć po konkretny wymiar

Profil bramowy to kręgosłup całej konstrukcji przenosi masę wypełnienia, siły wiatru i moment zginający od zawieszenia na szynie. Dobiera się go przede wszystkim do długości skrzydła, bo to ona generuje największy moment w przekroju przyśrodkowym.

Przy bramie do 5 metrów spokojnie wystarczy profil 50x50x3 mm lub 60x60x3 mm ze stali S235. Moment bezwładności takiego przekroju to około 12 cm⁴, co przy typowym wypełnieniu drewnianym (80-120 kg/m²) daje ugięcie poniżej dopuszczalnych 5 mm. Cieńsza ścianka niż 3 mm nie ma sensu nie domyka się spoiny czołowej, a profil zaczyna się odkształcać już przy spawaniu.

Przedział 6-7 metrów to strefa profili 70x70x4 mm i 80x80x5 mm. Tu gatunek stali zaczyna mieć znaczenie: S235 ma granicę plastyczności 235 MPa, ale przy większych rozstawach wózków (powyżej 2 m) lepiej sięgnąć po S355. Różnica w cenie to około 12-18% za kilogram, ale zapas nośności rośnie o ponad połowę.

Profile 80x80x5 mm sprawdzają się też w bramach 8-9 metrów, o ile wypełnienie jest lekkie siatka, panel 3D, drewno na stelażu. W przypadku wypełnienia pełnego (blacha trapezowa, stalowy pręt) lepszy będzie 100x90x5 mm lub asymetryczny 100x100x5 mm, który lepiej przenosi moment w płaszczyźnie pionowej.

Brama powyżej 10 metrów wymaga profilu 100x100x6 mm albo 120x120x5 mm. W tej klasie często wzmacnia się dodatkowo górny pas podwójnym ceownikiem, bo samo ugięcie od wiatru (parcie 0,5-0,8 kN/m² wg PN-EN 1991-1-4) zaczyna przekraczać komfort użytkowania. Warto sprawdzić też tolerancję prostoliniowości norma PN-EN 10034 dopuszcza odchyłkę 1,5 mm/m, ale w praktyce lepsza stal odchodzi od prostej o 0,3-0,8 mm/m.

Profil do bramy przesuwnej z wózkiem jak dobrać, żeby działało latami

Profil to jedno, a wózek jeżdżący po nim to drugie i te dwa elementy trzeba dobierać równocześnie. Najczęstszy błąd polega na kupieniu najpierw profilu, potem wózka „na oko", a potem na dorabianiu adapterów, gdy okazuje się, że rowek nie pasuje do szyny.

Zasada jest prosta: nośność wózka musi wynosić minimum 40% masy całego skrzydła, a samych wózków dobiera się tyle, ile trzeba plus jeden zapasowy. Przy bramie 500 kg potrzebujesz dwóch wózków po 250-300 kg każdy, przy 800 kg trzech (dwa wózków nośne plus jeden podporowy w środku), a powyżej tony minimum czterech.

Szerokość rowka wózka musi odpowiadać szerokości szyny to oczywiste, ale mniej oczywisty jest luz: 2-3 mm luzu montażowego przy temperaturze 20°C. Szyna stalowa pracuje termicznie latem potrafi rozgrzać się do 55°C, a różnica długości 7-metrowej szyny to już 4 mm. Za ciasny montaż prowadzi do klinowania, za luźny do stuków i nierównego przesuwu.

Mocowanie wózka do profilu to kolejna decyzja: przykręcany, spawany czy na płaskownik. Śrubowy montaż pozwala regulację bez spawania, ale tylko przy profilach z płaskimi ściankami czołowymi. Spawany daje sztywność, której śruba nie osiągnie, kosztem korozyjności każdy spaw to miejsce, gdzie cynk znika i zaczyna się rdza. W strefach nadmorskich (odległość do 1 km od morza) lepszy jest wózek przykręcany na śruby ze stali nierdzewnej A2, a połączenie zabezpieczone masą epoksydową.

Praktyczny przykład: skrzydło 5 m × 2 m z wypełnieniem drewnianym, gęstość nasypowa 90 kg/m², waga samej konstrukcji stalowej około 180 kg, waga wypełnienia 90 × 10 = 900 kg. Razem 1080 kg brutto. Wymaga to profilu 100x100x5 mm lub 80x80x5 mm wzmocnionego oraz czterech wózków po 350 kg nośności. Sam wózek spawany, bo odkręcanie pod 280 kg w punkcie nie ma sensu.

Najczęstsze błędy przy wyborze profilu na bramę przesuwną

Wybór profilu to dopiero połowa sukcesu. Drugą połową jest unikanie błędów, które wychodzą dopiero po drugiej zimie.

Profil ocynkowany spawany bez ponownego cynkowania. Każdy spaw wypala cynk na odcinku 15-30 mm w każdą stronę. Jeśli miejsce nie zostanie ocynkowane ogniowo lub pokryte zimnym cynkiem w sprayu + farbą podkładową, po 18 miesiącach pojawi się rdzawa plama. W bramie 6-metrowej to potencjalnie 80-120 m spoin, więc skala problemu jest spora.

Profil tłoczony zamiast walcowanego. Profil zimnogięty ma naprężenia resztkowe po uformowaniu. Po spawaniu zaczyna się wyginać w stronę przeciwną do roboczej skrzydło „skręca" o 5-10 mm na metr. Rozwiązanie: kupować profil walcowany na gorąco (EN 10025) albo wyżarzać profil przed spawaniem, co w warunkach garażowych jest nierealne.

Brak podparcia dolnego. Sam profil dolny bez podparcia słupkami na całej długości ugina się pod własnym ciężarem wypełnienia. W bramie 8-metrowej z wypełnieniem stalowym ugięcie sięga 18-22 mm wózek traci kontakt z szyną, brama zaczyna szarpać. Reguła: żebra pionowe co 1,2-1,5 m, a przy wypełnieniu ciężkim co 1 metr.

Mieszanie profili od różnych dostawców. Brzmi banalnie, ale tolerancja wymiarowa profili 80x80 waha się od 78,5 mm do 81 mm w zależności od huty. Gdy dolny pas z jednej partii, a górny z drugiej, pasują elementy zaczynają się rozjeżdżać na łączeniach. Konsekwencja: klinujące się wózki, nierówna szczelina przy słupie, problem z zamkiem ryglowym.

Profil bez zabezpieczenia krawędzi spawów. Spawana konstrukcja zamknięta (bez otworów technologicznych) nie jest wietrzona od środka. Wilgoć wchodzi przez spoiny czołowe i po dwóch latach rdza wychodzi od wewnątrz. Rozwiązanie: albo otwór fi 10 mm w każdym zamkniętym profilu, albo wypełnienie pianką konstrukcyjną.

Wybór profilu ze stali niższej klasy. Stal S235JR ma granicę plastyczności 235 MPa, ale jej spawalność w grubych przekrojach spada. Przy profilach 5-6 mm lepsza jest stal S355J2H różnica w cenie niewielka, a brama zyskuje 50% zapasu nośności. Norma PN-EN 10025-2 dopuszcza oba gatunki, ale w praktyce S355H ma mniejszą skłonność do pękania zimnego.

Brak dylatacji na słupie końcowym. Profil prowadzący zamykający bramę potrzebuje luzu 15-20 mm na rozszerzalność termiczną. Bez tego latem skrzydło klinuje się na słupie. Dla bramy 7 m różnica długości między -20°C a +40°C to około 6,7 mm niby mało, ale przy niedokładnym montażu robi się problem.

Strefy nadmorskie (do 5 km od morza) wymagają dodatkowej ochrony: warstwa cynku ogniowego 85 µm zamiast standardowych 45 µm, a wszelkie uszkodzenia transportowe uzupełniane cynkiem w sprayu. W głębi lądu wystarczy standardowy podkład epoksydowy 80 µm + nawierzchnia poliuretanowa 40 µm.

Pamiętaj o obciążeniu wiatrem wg PN-EN 1991-1-4. Brama przesuwna 6 m × 2 m to 12 m² powierzchni przy parciu 0,5 kN/m² daje to 6 kN siły bocznej. Sam wiatr potrafi zatrzymać bramę w środku przesuwu, jeśli profil jest zbyt wiotki. To nie jest abstrakcja w bramach powyżej 5 m stosuje się często dodatkowy stabilizator (przekątna na środku skrzydła), który zwiększa sztywność skrętną.

Jeśli planujesz bramę dłuższą niż 6 metrów albo masz wątpliwości co do gruntu pod fundament zmierz i policz zanim kupisz profil. Sucha teoria w 90% przypadków wystarczy, ale te 10% to właśnie te awarie po dwóch, trzech latach, które kosztują trzykrotność oszczędności na profilu.

Źródła danych i normy: PN-EN 10025-2 (gatunki stali konstrukcyjnych), PN-EN 10034 (tolerancje wymiarowe profili), PN-EN 1991-1-4 (obciążenie wiatrem), PN-EN 1993-1-1 (projektowanie konstrukcji stalowych). Strona referencyjna: pn-EN.pkn.pl oraz eurokod.pl.
