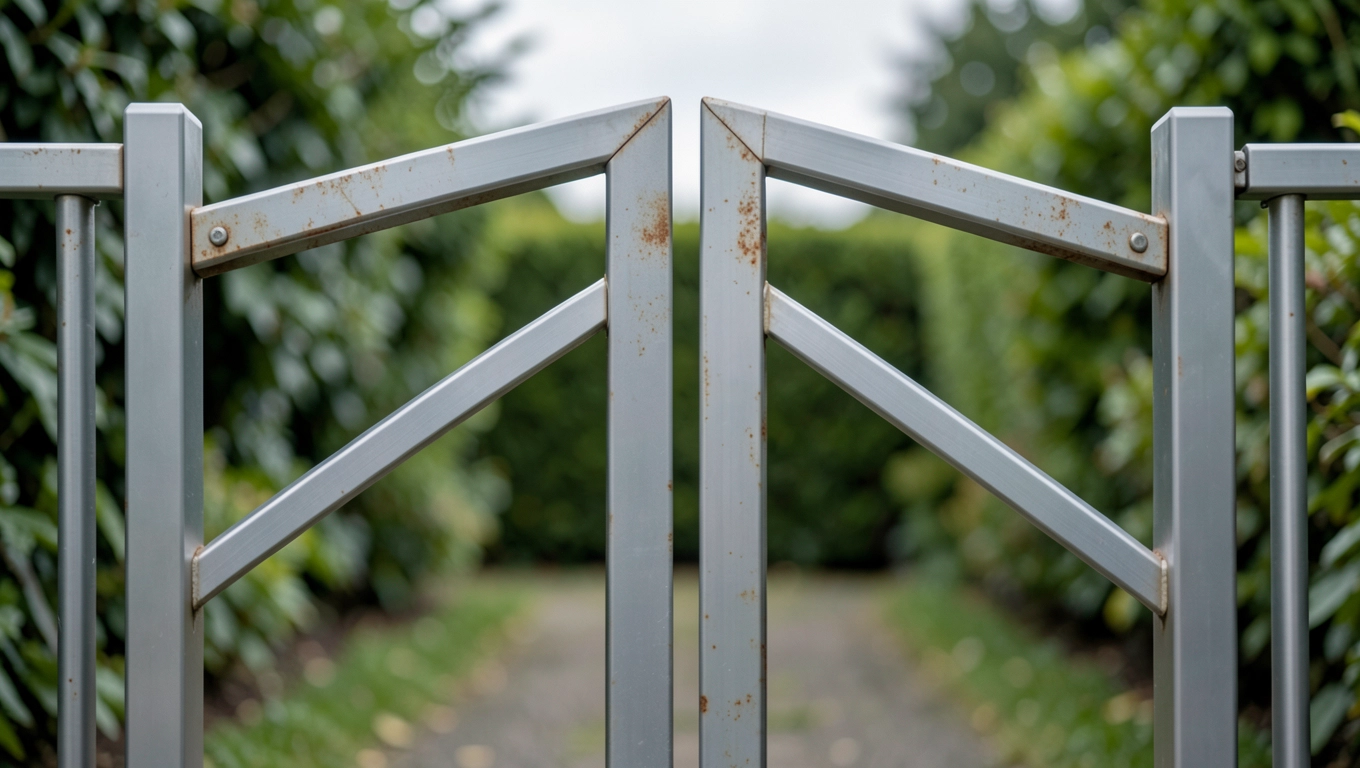

Jaki profil na bramę dwuskrzydłową? Sprawdź, który wymiar się sprawdzi

Wybór odpowiedniego profilu konstrukcyjnego do bramy dwuskrzydłowej potrafi zepsuć sen nawet doświadczonemu majsterkowiczowi. Za mały przekrój i konstrukcja zaczyna się wyginać pod własnym ciężarem. Za gruby i portfel płacze, a wjazd wygląda jak śluza do fabryki. Problem polega na tym, że literatura branżowa rzadko mówi językiem prostego człowieka, a sprzedawcy w marketach budowlanych mają swoje własne interesy. Poniższy tekst rozwiązuje tę lukę: konkretne wymiary, konkretne obciążenia, konkretne powody, dla których jeden profil działa lepiej od drugiego właśnie w twojej sytuacji.

• Rodzaje profili do bramy dwuskrzydłowej wady i zalety
• Jaki profil na bramę dwuskrzydłową przy różnej szerokości i wysokości
• Grubość ścianki a nośność profilu w bramie dwuskrzydłowej
• Jaki profil na bramę dwuskrzydłową pytania i odpowiedzi

Rodzaje profili do bramy dwuskrzydłowej wady i zalety

Na rynku dostępnych jest kilka podstawowych kształtowników, które dominują w konstrukcjach bram wjazdowych. Każdy z nich ma swoją charakterystykę mechaniczną i radzi sobie inaczej z siłami działającymi na zespawaną ramę skrzydła.

Profil kwadratowy (przekrój zamknięty) to klasyk w branży ogrodzeń. Jego geometria zapewnia równomierny rozkład naprężeń w obu osiach, co oznacza, że skrzydło bramy zachowuje sztywność niezależnie od kierunku parcia wiatru. Profile 40×40 mm sprawdzają się w lekkich bramach osłonowych, natomiast przekroje 60×60 mm lub 80×80 mm można spotkać w konstrukcjach, które muszą udźwignąć ciężar drewnianych łat lub ozdobnych elementów kuty. Zaletą jest prosty montaż zawiasów otwory wywiercone w ściance profilu nie osłabiają struktury tak bardzo jak w przypadku kształtowników otwartych.

Wadą profili kwadratowych jest ich masa własna. Przy identycznej wytrzymałości na zginanie profil zamknięty waży więcej niż dwuteownik o comparablej nośności. Dla bramy o szerokości 4 metrów (dwa skrzydła po 2 m) różnica ta może wynosić od 15 do 25 kilogramów na całą konstrukcję dodatkowe obciążenie dla zawiasów, słupków i siłowników automatyki.

Podobny artykuł Jaki profil do bramy przesuwnej 5m

Profil prostokątny a rozkład obciążeń

Prostokątny kształtownik 60×40 mm lub 80×60 mm wprowadza asymetrię sztywności, która może być zaletą lub wadą, zależnie od orientacji montażu. Gdy dłuższy bok ustawiony jest pionowo, profil zyskuje znacznie większą sztywność na zginanie w płaszczyźnie poziomej dokładnie tam, gdzie naprężenia są największe podczas zamykania i otwierania bramy. Ustawienie tego samego profilu poziomo (krótszym bokiem do góry) drastycznie obniża odporność na skręcanie, co w praktyce prowadzi do falowania skrzydła pod wpływem nierównomiernie rozłożonego obciążenia.

Mechanizm jest prosty: moment bezwładności przekroju rośnie z trzecią potęgą wymiaru. Podwojenie wysokości profilu prostokątnego (z 40 do 80 mm) zwiększa sztywność ośmiokrotnie, podczas gdy masa wzrasta jedynie dwukrotnie. Dlatego inżynierowie często wybierają właśnie prostokątne kształtowniki w bramach szerokich stosunek wytrzymałości do masy wychodzi korzystniej niż w przypadku kwadratów o porównywalnej powierzchni przekroju.

Dwuteownik (I-profil) w roli ramy nośnej

Dwuteowniki I-profil w polskiej nomenklaturze budzą respekt swoją nośnością. Kształt ten koncentruje materiał możliwie daleko od osi obojętnej, co daje fenomenalną sztywność przy minimalnym zużyciu stali. Dwuteownik I-100×4 mm waży około 7,2 kg na metr bieżący, osiągając przy tym dopuszczalny moment gnący rzędu 12-15 kN·m, podczas gdy profil kwadratowy 60×60×4 mm o podobnej masie oferuje moment zaledwie 6-8 kN·m.

Polecamy Jaki profil na bramę skrzydłowa

Minusem jest skomplikowany montaż okuć. Zawiasy wymagają płaskich powierzchni, a dwuteownik oferuje ich niewiele. Trzeba albo spawać dodatkowe blachy montażowe, albo stosować specjalne obejmy przystosowane do kształtu środnika. W branży bramowej spotyka się też hybrydy: zewnętrzna ramę skrzydła wykonuje się z profila zamkniętego dla łatwości mocowania, a wewnętrzne wzmocnienia podłużnice i poprzecznice z dwuteowników dla nośności.

Kiedy C-profil ma sens, a kiedy go unikać

C-profil (ceownik) pojawia się w bramach najczęściej jako element usztywniający lub belka poprzeczna. Jego otwarta geometria sprawia, że sam w sobie słabo radzi sobie ze skręcaniem pod wpływem asymetrycznego obciążenia ramiona ceownika odkształcają się w kierunku otwarcia. Można temu zaradzić, łącząc dwa ceowniki plecami i tworząc zamknięty kwadrat, jednak taki zabieg zwiększa koszty i czas spawania.

Wyjątkiem są sytuacje, gdy C-profil pracuje wyłącznie na ściskanie osiowe na przykład jako słup pośredni w bramie z automatycznym napędem. Wtedy jednorodne obciążenie wzdłużne wykorzystuje jego zaletę: niska masa przy zachowaniu nośności na kompresję. Profile C-80 lub C-100 znajdą zastosowanie jako podpory boczne w bramach powyżej 3 metrów szerokości, gdzie skrzydła wymagają dodatkowego usztywnienia w połowie rozpiętości.

Może Cię zainteresować też ten artykuł Jaki profil na bramę przesuwną

Norma PN-EN 1993 (Eurokod 3) precyzuje warunki stateczności konstrukcji stalowych, w tym wyboczenia elementów ściskanych. Dla profili otwartych, takich jak ceowniki, współczynnik wyboczenia jest wyższy niż dla kształtowników zamkniętych o comparablej powierzchni przekroju. Oznacza to, że przy tej samej długości wyboczenie nastąpi łatwiej należy o tym pamiętać, projektując bramy samonośne lub z napędem, gdzie siły poosine od linek prowadzących są nieuniknione.

Jaki profil na bramę dwuskrzydłową przy różnej szerokości i wysokości

Przejdźmy do konkretów. Dobór profilu na bramę dwuskrzydłową zależy przede wszystkim od dwóch parametrów: szerokości przejazdu (czyli długości jednego skrzydła) oraz wysokości konstrukcji mierzonej od zawiasów do dolnej krawędzi skrzydła. Te dwa wymiary determinują moment gnący, który szarpie ramę przy każdym zamknięciu bramy.

Dla bram o szerokości skrzydła do 2 metrów (czyli przejazd 4 m przy dwóch skrzydłach) standardowym rozwiązaniem jest profil kwadratowy 40×40 mm z ścianką 3 mm. Taki kształtownik waży około 3,5 kg/m, co przy skrzydle wysokości 1,8 m daje masę konstrukcji ramy rzędu 25-30 kg plus wypełnienie. Dopuszczalny moment gnący przy zginaniu dwuosiowym wynosi 4-5 kN·m, co z nawiązką pokrywa obciążenia eksploatacyjne.

Przy wypełnieniu drewnianym lub z blachy trapezowej ciężar skrzydła rośnie. W takiej sytuacji warto rozważyć wzmocnienie profile 40×40 do 50×50×4 mm lub przejście na prostokątny 60×40×3 mm z dłuższym bokiem ustawionym pionowo. Drugie rozwiązanie daje lepszą sztywność na zginanie w płaszczyźnie poziomej przy zachowaniu niższej masy własnej przewaga rzędu 15-20% w stosunku do kwadratu 50×50×4 mm.

Bramy o średniej szerokości 2 do 3 metrów na skrzydło

W segmencie bram o rozpiętości 2-3 m na skrzydło (przejazd 4-6 m) profile 40×40 zaczynają być niewystarczające, jeśli zależy nam na zachowaniu ugięć w dopuszczalnych granicach. Norma PN-EN 1090-1 dopuszcza ugięcie ramy bramy na poziomie L/200, gdzie L to rozpiętość. Dla skrzydła 2,5-metrowego oznacza to dopuszczalne ugięcie 12,5 mm wartość, przy której ciężkie skrzydło zaczyna wyraźnie opadać po jednej stronie.

Rekomendowanym profilem jest tutaj kwadrat 50×50×4 mm lub dwuteownik I-100×4 mm. Pierwszy oferuje moment gnący rzędu 8-10 kN·m i łatwy montaż okuć, drugi moment 12-15 kN·m przy podobnej masie, lecz ze skomplikowanym mocowaniem zawiasów. Dla bram z napędem automatycznym dwuteownik sprawdza się lepiej, ponieważ większa sztywność skrzydła zmniejsza naprężenia w punktach mocowania siłowników.

Warto wspomnieć o wzmocnieniach dodatkowych. Przy szerokości powyżej 2,5 m rekomenduje się spawanie podwójnych podłużnic jednej w górnej krawędzi skrzydła, drugiej w dolnej połączonych pionowymi usztywnieniami co 0,8-1,0 m. Takie rozwiązanie tworzy strukturę kratową, która rozkłada obciążenia punktowe (np. od wiatru) na całą ramę, obniżając szczytowe naprężenia o 30-40% w porównaniu z samym profilem ramowym.

Bramy szerokie powyżej 3 metrów na skrzydło

Przy skrzydłach 3-metrowych i szerszych problemy mechaniczne rosną nieliniowo. Moment gnący rośnie z kwadratem długości, co oznacza, że trzymetrowe skrzydło generuje moment 2,25 razy większy niż dwumetrowe przy tym samym obciążeniu. Stosowanie standardowych profili 50×50 prowadzi do nadmiernych ugięć lub konieczności stosowania ścianek grubości 5 mm, co znacząco podnosi koszty i masę.

Dla bram powyżej 3 m najlepsze rezultaty osiąga się, stosując profile kwadratowe 60×60×5 mm, dwuteowniki I-120×5 mm lub ceowniki C-120×6 mm w roli głównych belek ramy. Profile 60×60×5 mm oferują dopuszczalny moment gnący rzędu 18-22 kN·m i masę około 8,5 kg/m ciężko, ale sztywność jest porównywalna z dwuteownikiem I-120 o podobnej nośności.

Przy tak dużych konstrukcjach kluczowe staje się właściwe zaprojektowanie połączeń. Spoiny spawane w narożach muszą przenosić sumę sił z obu podłużnic najsłabsze ogniwo determinuje wytrzymałość całego węzła. Zgodnie z zasadami sztuki spawalniczej opisanymi w PN-EN ISO 5817 spoiny czółowe powinny mieć wypełnienie pełne, bez wgłębień i nieciągłości. Minimalna długość spoiny przy kącie prostym wynosi 40 mm dla profili o ściance 5 mm.

Jak wysokość wpływa na dobór profilu

Wysokość skrzydła ma mniejszy wpływ na moment gnący niż szerokość, ale istotnie oddziałuje na zjawisko wyboczenia i stateczność globalną konstrukcji. Brama wysoka na 2,5 m przy tym samym profilu ramy będzie się wyginać pod wpływem parcia wiatru inaczej niż brama niska na 1,5 m inercja obrotowa rośnie z trzecią potęgą wysokości.

Praktyczna zasada mówi, że przy wysokości przekraczającej 2 m warto stosować dodatkowe wzmocnienie górnej krawędzi skrzydła nawet jeśli szerokość nie tego wymaga. W tym przypadku sprawdza się poziomy profil prostokątny 40×20×3 mm zamontowany wzdłuż górnej krawędzi ramy, spawany do zewnętrznego profilu nośnego. Taka wkładka usztywniająca nie tylko wzmacnia konstrukcję, ale również stanowi estetyczne obramowanie dla wypełnienia bramy.

Grubość ścianki a nośność profilu w bramie dwuskrzydłowej

Grubość ścianki kształtownika to parametr, który budzi najwięcej wątpliwości wśród inwestorów indywidualnych. Marketing w marketach budowlanych lubi podkreślać sam wymiar przekroju, pomijając fakt, że dwumilimetrowa różnica w grubości ścianki może zmienić nośność profile o 50-80% przy niemal identycznym wyglądzie zewnętrznym.

Mechanizm jest następujący: przy zginaniu największe naprężenia powstają w skrajnych włóknach przekroju. Zwiększenie grubości ścianki przesuwa te włókna dalej od osi obojętnej, a moment bezwładności rośnie proporcjonalnie do trzeciej potęgi wymiaru. Innymi słowy, profil 60×60×5 mm nie jest „trochę grubszą wersją" profilu 60×60×3 mm to konstrukcja o innej geometrii wewnętrznej, oferująca wyraźnie wyższą sztywność i nośność.

Stal S235 kontra S355 którą wybrać i dlaczego

Gatunek stali określa jej granicę plastyczności punkt, w którym materiał zaczyna odkształcać się trwale. Stal S235 (dawnej St3S) ma granicę plastyczności 235 MPa, co wystarcza do większości bram wjazdowych przy prawidłowo dobranym przekroju. Stal S355 (dawnej 18G2A) oferuje granicę 355 MPa o 50% wyższą co pozwala na zmniejszenie grubości ścianki przy zachowaniu tej samej nośności.

W praktyce wybór między S235 a S355 zależy od ekonomii. Stal S355 kosztuje około 10-15% więcej za kilogram, ale przy grubościach 4-5 mm różnica w cenie metra bieżącego profile jest często rekompensowana przez niższą masę konstrukcji i mniejsze obciążenie słupków. Dla bram powyżej 2,5 m szerokości skrzydła stal S355 może być rozsądniejszym wyborem długoterminowym, nawet jeśli początkowa inwestycja jest wyższa.

Warto jednak pamiętać, że spawalność stali S355 jest nieco gorsza niż S235 ze względu na wyższą zawartość węgla. Przy spawaniu ręcznym elektrodą otuloną (metoda 111) wymagane jest precyzyjne ustawienie parametrów, aby uniknąć pęknięć spoin i strefy wpływu ciepła. W warunkach amatorskich lepiej sprawdzi się tańsza S235 z odpowiednio grubą ścianką niż cienkościenna S355 wymagająca większej precyzji spawania.

Ochrona antykorozyjna cynkowanie, malowanie, stal nierdzewna

Każda stal konstrukcyjna bez zabezpieczenia koroduje. Proces ten przyspiesza w kontakcie z wilgocią, solą drogową i agresywnymi wyziewami z sąsiednich terenów przemysłowych. Dobór właściwej ochrony antykorozyjnej jest równie istotny jak sam dobór profilu na bramę dwuskrzydłową zgniłej ramy nie uratują żadne milimetry ścianki.

Cynkowanie ogniowe (metoda zanurzeniowa) zapewnia powłokę cynku o grubości 50-70 μm na całej powierzchni, również w szczelinach i załamaniach przekroju. Cynk działa jako protektor galwaniczny nawet przy głębokim zarysowaniu chroni stal podłożową w sposób katodowy. Trwałość takiej powłoki w typowym środowisku suburbanizowanym wynosi 20-30 lat bez konserwacji. Koszt cynkowania profila 60×40×3 mm to około 8-12 PLN/m² powierzchni, co przy kalkulacji całościowej bramy może oznaczać 150-250 PLN dodatkowej inwestycji.

Malowanie proszkowe (poliestrowe lub epoksydowe) wymaga wcześniejszego cynkowania lub fosforowania powierzchni dla zapewnienia przyczepności. Sama powłoka lakiernicza ma grubość 60-80 μm i oferuje szeroką paletę kolorów, jednak w przypadku mechanicznego uszkodzenia (zadrapanie, uderzenie) warstwa ochronna traci ciągłość. W odróżnieniu od cynku lakier nie zapewnia ochrony katodowej rysa odsłania gołą stal i korozja rozprzestrzenia się pod powłoką.

Stal nierdzewna AISI 304 lub AISI 316 eliminuje problem konserwacji, ale kosztuje kilkukrotnie więcej niż zwykły węglowy odpowiednik. Profile nierdzewne 40×40×3 mm osiągają cenę 60-90 PLN/m, czyli trzy do pięciu razy drożej niż cynkowana S235. Ich zastosowanie uzasadnia się w środowiskach silnie agresywnych w pobliżu wybrzeża morskiego, basenów krytych, ferm hodowlanych gdzie cynkowanie wymagałoby częstych odnowień.

Dopuszczalne ugięcia i kontrola jakości

Projektując ramę skrzydła, należy sprawdzić ugięcie maksymalne nie tylko pod ciężarem własnym, ale również przy obciążeniu eksploatacyjnym wiatrem o prędkości 25 m/s (około 90 km/h) i ewentualnym obciążeniem śniegiem dla II strefy obciążenia śniegowego (około 120 kg/m²). Norma PN-EN 1991-1-4 podaje współczynniki ciśnienia wiatru dla płaskich powierzchni, które przy nieosłoniętej bramie wjazdowej mogą generować siły ssące rzędu 50-80 kg/m².

Dla profile 60×60×4 mm przy rozpiętości 2,5 m ugięcie od obciążenia wiatrem wynosi około 4-6 mm znacznie poniżej granicy L/200 (12,5 mm). Profile 40×40×3 mm w tych samych warunkach wykazują ugięcie rzędu 10-14 mm, co oznacza, że przy silniejszych podmuchach może dojść do przekroczenia normy. To jeden z powodów, dla których doświadczeni wykonawcy rezerwują profile 40×40 wyłącznie dla bram o wąskich skrzydłach lub przy dodatkowym usztywnieniu.

Kontrola jakości wykonanej bramy obejmuje wizualną ocenę spoin (ciągłość, brak przeszlifowań, prawidłowy kształt żebrowy), pomiar ugięcia w stanie wolnym (bez obciążenia) oraz próbę obciążeniową docisk skrzydła z siłą około 30 kg w połowie rozpiętości i pomiar powrotu po zdjęciu obciążenia. Ugiecie trwałe powyżej 2 mm świadczy o przekroczeniu granicy plastycznej i wymaga wzmocnienia konstrukcji.

Łączenie i wzmacnianie praktyczne rozwiązania

Sama ram z profile to dopiero połowa sukcesu. Połączenia między podłużnicami a wypełnieniem, mocowanie zawiasów, obsada automatu każdy z tych punktów generuje koncentrację naprężeń, która przy słabym wykonaniu może doprowadzić do pęknięcia zmęczeniowego.

Spawanie jest najtrwalszą metodą łączenia profili stalowych w konstrukcjach bramowych. Stosuje się metodę MIG/MAG (135) dla stali niskowęglowych lub spawanie elektrodą otuloną (111) w warunkach terenowych. Kluczowe jest prawidłowe przygotowanie krawędzi fazowanie pod kątem 45° dla grubości powyżej 4 mm, czyszczenie szczotką drucianą bezpośrednio przed spawaniem, usuwanie żużla między kolejnymi przejściami.

Alternatywą dla spawania są połączenia śrubowe z nakładkami blaszanymi. Rozwiązanie to umożliwia demontaż bramy bez cięcia, co bywa przydatne przy wymianie wypełnienia lub naprawie uszkodzeń. Nakładki powinny mieć grubość minimum 4 mm i długość spoiny min. 30 mm wzdłuż obu profili. Śruby M10 klasy 8.8 zapewniają wystarczającą nośność na ścinanie (około 25 kN na śrubę) przy umiarkowanym koszcie.

W miejscach szczególnie narażonych na obciążenia dynamiczne narożniki, strefy przy zawiasach, połączenia z belką poprzeczną stosuje się wkładki usztywniające. Mogą to być profile trapezowe wsuwane do wnętrza kształtownika głównego, blachy wzmocnieniowe spawane w narożach wewnętrznych lub specjalne kształtki odlewane (np. wsporniki kątowe ze stali kutej). Ich rola polega na rozkładaniu koncentracji naprężeń na większą powierzchnię i ograniczeniu ryzyka pęknięcia zmęczeniowego.

Wybór właściwego profilu konstrukcyjnego na bramę dwuskrzydłową sprowadza się do trzech zmiennych: szerokości skrzydła, planowanego obciążenia (wypełnienie, wiatr, śnieg) oraz dostępnego budżetu. Profile kwadratowe 40×40×3 mm pokrywają potrzeby większości bram przydomowych o przejeździe do 4 metrów. Przy szerszych konstrukcjach warto sięgnąć po 50×50×4 mm lub I-profil, a przy rozpiętościach przekraczających 3 metry na skrzydło konieczne stają się kształtowniki 60×60×5 mm z dodatkowymi wzmocnieniami. Niezależnie od wybranego przekroju pamiętaj o cynkowaniu ogniowym jako najskuteczniejszej barierze antykorozyjnej i o spawaniu zgodnym ze sztuką to detale, które decydują o tym, czy brama przetrwa dwadzieścia lat, czy zacznie rdzewieć po pięciu.
