Napęd do bramy otwieranej na zewnątrz? Sprawdź, co zadziała na grubym słupku

Automat do bramy z ramieniem łamanym na szerokie słupki

Mury z klinkieru, cegły pełnej albo bloczków silikatowych potrafią mieć w przekroju 20, 25, a nawet 30 centymetrów. Standardowy napęd do bramy skrzydłowej wymaga natomiast wąskiego słupka, bo jego teleskopowe ramię wychodzi wprost z obudowy i uderza o krawędź muru, zanim zdąży pociągnąć skrzydło. Rozwiązaniem są siłowniki z ramieniem łamanym, w których przegub pozwala ominąć grubą ścianę i poprowadzić siłę wzdłuż skrzydła.

• Automat do bramy z ramieniem łamanym na szerokie słupki
• Napęd do bramy dwuskrzydłowej 24 V z akumulatorem awaryjnym
• Kiedy napęd z ramieniem łamanym, a kiedy lepiej inny

Dlaczego ramię łamane działa tam, gdzie liniowe zawodzi?

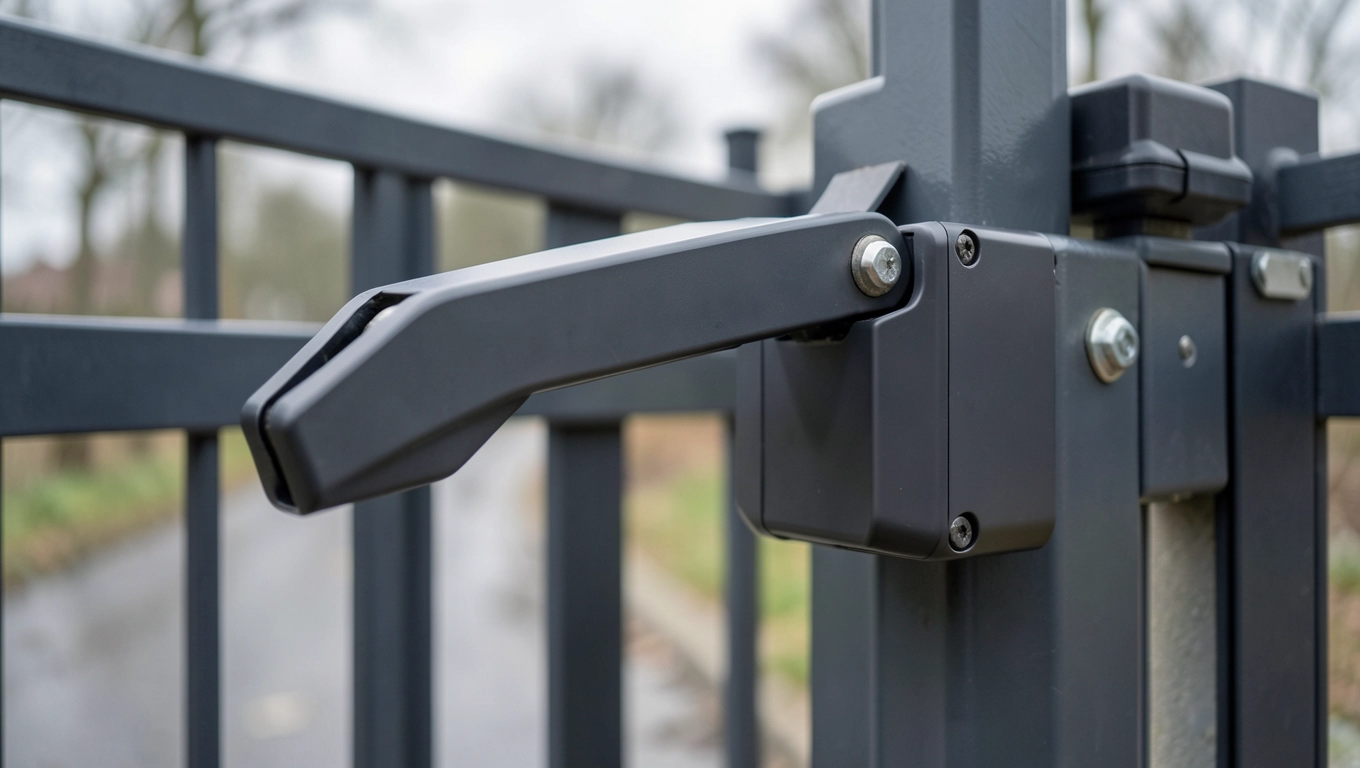

Mechanizm jest prosty w teorii i skomplikowany w wykonaniu. Ramię składa się z dwóch członów połączonych przegubem kulowym lub wałkowym. Pierwszy człon wychodzi z obudowy napędu pod kątem zbliżonym do poziomu, drugi dochodzi do skrzydła prostopadle. Dzięki temu trasa, po której porusza się napęd, omija słupek zamiast walczyć z jego geometrią.

W praktyce wygląda to tak: silnik przekręca śrubę pociągową, pierwszy człon ramienia wysuwa się lub chowa, a przegub zmienia kąt drugiego członu tak, aby całość nie kolidowała z murem. Efekt? Brama otwiera się płynnie nawet wtedy, gdy odległość zawiasu od zewnętrznej krawędzi słupka wynosi 20-25 cm.

Wartość 24 V DC ma znaczenie praktyczne. Niska napięcie stałe zasila nie tylko silnik, ale też cały sterownik wraz z fotokomórkami i lampą sygnalizacyjną. To pozwala podłączyć jeden akumulator buforowy 24 V, który przejmuje zasilanie przy zaniku napięcia w sieci. Centrala sama wykrywa brak 230 V i przechodzi na baterię, więc użytkownik nie musi nic przełączać.

Co napęd z ramieniem łamanym daje w codziennym użytkowaniu

Brama otwierana na zewnątrz to rozwiązanie dla działek, na których posesja kończy się tuż przy chodniku albo przy granicy z sąsiadem. W takiej sytuacji skrzydło nie może otwierać się do środka, bo tarasowałoby podjazd lub chodnik publiczny. Napęd musi więc pociągnąć je na zewnątrz, często w bardzo ograniczonej przestrzeni.

Funkcja furtki pozwala otworzyć jedno skrzydle do przechodzenia, co przydaje się, gdy rowerzysta albo listonosz pojawia się pod domem. Dwie pary fotokomórek chronią auto przed zamknięciem w słupku i blokują ruch, jeśli w świetle bramy pojawi się dziecko lub zwierzę. Zasięg działania pilota w otwartej przestrzeni sięga 100 m, w zabudowie szeregowej realnie spada do 30-40 m.

Zawartość zestawu

Kompletne zestawy z ramieniem łamanym zwykle zawierają identyczny zestaw elementów. Ułatwia to rozeznanie się w ofertach.

• 2 × siłownik z ramieniem łamanym i wbudowaną elektroniką
• 2 × pilot 4-przyciskowy, kod zmienny, częstotliwość 433,92 MHz
• 1 × komplet fotokomórek (nadajnik + odbiornik)
• 1 × lampa sygnalizacyjna LED 24 V
• 1 × akumulator awaryjny
• elementy montażowe (śruby, wsporniki, kable) + instrukcja w języku polskim

Opakowanie stanowi karton producenta z piankowymi wytłoczonymi formami zabezpieczającymi. Siłowniki mają ochronne zaślepki na przegubach, co chroni łożyska przed kurzem podczas transportu i magazynowania.

Kompatybilność z akcesoriami dodatkowymi

Większość centrali z tej półki cenowej pracuje w protokole komunikacyjnym otwartym lub producenta, ale z gniazdami na standardowe wejścia i wyjścia. Oznacza to, że można rozbudować system o dodatkowe elementy bez konieczności wymiany całego napędu.

Scenariusze użycia, które rozwiązuje ten napęd

Domek z wąską uliczką: brama stoi metr od jezdni, otwarcie do wewnątrz blokuje chodnik. Skrzydła muszą iść na zewnątrz, a napęd musi popchnąć je mimo grubego słupka murowanego.

Słupek z cegły klinkierowej 25 cm: zawias osadzony 22 cm od krawędzi zewnętrznej. Standardowy siłownik teleskopowy zaczepia się o mur. Ramię łamane mija słupek po łuku.

Brama przy chodniku publicznym: skrzydło nie może otwierać się do wewnątrz, bo ogranicza ruch pieszych. Otwarcie na zewnątrz jest jedyną opcją, napęd musi zapewnić kąt 90°.

Checklista przed zakupem

Zmierz odległość zawias krawędź słupka w najgrubszym miejscu. Jeśli wynosi więcej niż 15 cm, ramiona łamane będą potrzebne. Zważ skrzydło, jeśli nie masz pewności, waga większości metalowych bram wynosi 80-120 kg na metr kwadratowy powierzchni. Zmierz długość skrzydła od zawiasu do końca, bramy dłuższe niż 5 m wymagają wzmocnionego napędu podziemnego. Sprawdź dostęp do zasilania 230 V przy słupku, wymagane jest gniazdo lub przewód z zabezpieczeniem różnicowoprądowym 30 mA. Określ stronę otwierania i preferowany kąt, na zewnątrz zwykle 90°, do wewnątrz do 120°.

Napęd do bramy dwuskrzydłowej 24 V z akumulatorem awaryjnym

Zasilanie 24 V DC to nie chwyt marketingowy, lecz decyzja konstrukcyjna, która upraszcza całą instalację. Silnik 230 V wymagałby dodatkowego transformatora, przekaźnika mocy i osobnego zasilacza buforowego. Tutaj silnik, sterownik, fotokomórki i lampa pracują na tym samym niskim napięciu. Akumulator 24 V podłącza się bezpośrednio do centrali.

Jak działa akumulator awaryjny w praktyce

Centrala mierzy napięcie sieci za pomocą układu detekcji zaniku zasilania. Gdy spadnie ono poniżej progu 200 V, następuje przełączenie na baterię w ciągu 50-80 milisekund, szybciej niż zauważy to napęd lub użytkownik. Brama działa dalej bez przerwy. Po powrocie zasilania 230 V akumulator doładowuje się prądem 0,5-1 A, pełne uzupełnienie energii trwa 8-12 godzin.

Tyle waży dwa pełne worki cementu, czyli standardowy akumulator 7 Ah. Taka pojemność wystarcza na 30-50 cykli otwarcia i zamknięcia, czyli na kilka dni normalnego użytkowania przy braku sieci. Przy -10°C pojemność spada o 25-30%, ale nadal pozwala na kilkanaście cykli.

Konserwacja, o której rzadko kto mówi

Przegub ramienia łamanego pracuje w kurzu, deszczu i mrozie. Łożyska kulkowe potrzebują smaru raz w roku, najlepiej wazeliny technicznej lub smaru silikonowego. Olej penetrujący w sprayu nie nadaje się, bo spływa i zbiera kurz.

Fotokomórki czyść miękką szmatką co pół roku. Zabrudzona soczewka zmniejsza zasięg do 2-3 metrów, a w silnym słońcu w ogóle nie działa. Lampa sygnalizacyjna z diodami LED nie wymaga serwisu, ale warto sprawdzić, czy obudowa nie pękła po zimie.

Samodzielny montaż jest możliwy, jeśli masz podstawy elektryki, umiesz czytać schematy i masz doświadczenie z wiertarką. Bezpieczniki różnicowoprądowe 30 mA, przewód YDY 3 × 1,5 mm² i szczelne puszki łączeniowe chronią przed wilgocią. Brak tych elementów to ryzyko porażenia lub uszkodzenia centrali przy pierwszej burzy.

Ile pilotów można dodać i co z kodowaniem

Centrala z kodem zmiennym rolling code zapamiętuje od 20 do 200 pilotów w zależności od modelu. Każdy przycisk pilota generuje nowy 64-bitowy kod przy każdym naciśnięciu, więc przechwycenie sygnału podsłuchem nie wystarczy do otwarcia bramy. Kasowanie pilota to trzymanie przycisku na centralce 5-10 sekund, potem naciśnięcie przycisku w nowym pilocie.

Gwarancja i serwis

Standardowa gwarancja producenta to 24 miesiące na elektronikę i 36 miesięcy na mechanikę siłownika. Instrukcja w języku polskim zawiera schemat elektryczny, listę części zamiennych oraz tabelę kodów błędów. Serwis pogwarancyjny realizowany przez autoryzowane warsztaty w największych miastach.

Kiedy napęd z ramieniem łamanym, a kiedy lepiej inny

Decyzja zajmuje 30 sekund, gdy znasz trzy liczby: grubość słupka, masę skrzydła i długość skrzydła. Każda z nich eliminuje konkretne rozwiązania.

Słupek do 10 cm

Tani napęd liniowy z ramieniem teleskopowym wystarczy. Skrzydło do 200 kg, długość do 2,5 m, kąt otwarcia do 110°. Instalacja zajmuje godzinę, napęd kosztuje zwykle 800-1200 zł. Przy tak wąskim słupku ramię łamane to niepotrzebny wydatek.

Słupek 15-25 cm

Tutaj ramię łamane jest jedyną sensowną opcją. Parametry do 400 kg na skrzydło i 5 m długości pokrywają większość bram posesyjnych. Cena 1800-2800 zł za komplet z akumulatorem i fotokomórkami.

Słupek powyżej 30 cm lub brama cięższa niż 400 kg

Rozwiązanie stanowi napęd podziemny montowany w fundamentcie pod zawiasem albo napęd przemysłowy z łańcuchem. Opcja pierwsza wymaga kucia fundamentu, opcja druga pasuje do bram o masie 600-2000 kg. Ceny 4000 zł i więcej.

Kiedy automatyzacja w ogóle nie wchodzi w grę

Skrzydło drewniane bez metalowego szkieletu, bo wiatr je wygina o 5-10 cm i napęd nie domyka. Fundament płytki, bo mróz wypycha obudowę napędu. Brak zasilania 230 V przy słupku, bo ciągnięcie kabla kilkadziesiąt metrów tylko dla napędu nie ma sensu.

Trzy pytania, które padają najczęściej

Czy da się zamontować samemu? Tak, jeśli masz doświadczenie z elektryką i wiertarką. Czas 2-4 godziny w dwie osoby, oszczędność 400-700 zł względem montażu zleconego.

Czy działa przy braku prądu? Tak, dzięki akumulatorowi buforowemu 24 V. Przełączenie trwa mniej niż sekundę, użytkownik nawet tego nie zauważa.

Ile pilotów można dodać? Od 20 do 200 w zależności od centrali. Kod zmienny rolling code uniemożliwia sklonowanie sygnału.

Pułapki montażowe, o których instalatorzy wiedzą

Ramię musi być ustawione idealnie poziomo. Odchylenie 5° powoduje nierównomierne obciążenie przegubu, luzy pojawiają się po 6-12 miesiącach. Wspornik na słupku i wspornik na skrzydle muszą leżeć w jednej osi, inaczej siła poprzeczna niszczy łożyska.

Kabel do fotokomórek prowadzony w peszelu, nigdy bezpośrednio po ziemi. Odcinek peszla powinien mieć spadek na zewnątrz, aby woda nie stała w zagięciach. Łączenia kabli w hermetycznych puszkach z dławikami, skręcanie na własną rękę kończy się korozją po pierwszej zimie.

Normy i przepisy, które trzeba znać

Norma PN-EN 13241-1 dotyczy bram i wymaga fotokomórek lub listwy krawędziowej przy bramach automatycznych. Norma PN-EN 12453 określa wymagania bezpieczeństwa użytkowania bram z napędem, w tym siłę nacisku (maksymalnie 400 N przez 0,75 sekundy w strefie zagrożenia). Rozporządzenie Ministra Infrastruktury z 2002 roku w sprawie warunków technicznych budynków (z późniejszymi zmianami) definiuje bramę jako element ogrodzenia i wymaga zachowania odległości od chodnika publicznego co najmniej takiej, by otwarte skrzydło nie wystawało na jezdnię.

Zgodnie z Prawem budowlanym (Dz.U. 1994 nr 89 poz. 414 z późn. zm.) montaż napędu do bramy nie wymaga pozwolenia ani zgłoszenia, o ile nie narusza konstrukcji budynku. Brama posesyjna z napędem 24 V nie zmienia warunków ochrony przeciwpożarowej, więc nie wymaga uzgodnienia z rzeczoznawcą ds. ppoż.

Kiedy wybrać napęd z ramieniem łamanym, a kiedy inny

Słupek murowany 20-25 cm, skrzydło stalowe do 400 kg, otwarcie na zewnątrz. Napęd z ramieniem łamanym 24 V z akumulatorem.

Słupek metalowy 10 cm, skrzydło lekkie do 200 kg, otwarcie do wewnątrz. Napęd liniowy z ramieniem teleskopowym wystarczy.

Słupek kamienny 30 cm lub brama dwuskrzydłowa łącznie ponad 800 kg. Napęd podziemny albo przemysłowy z łańcuchem w fundamentcie.

Ostatnia decyzja, która zamyka temat

Brama otwierana na zewnątrz z szerokim słupkiem murowanym to nie jest sytuacja wyjątkowa. To codzienność tysięcy domów z ogrodzeniami z cegły klinkierowej, bloczków silikatowych czy kamienia łamanego. Napęd z ramieniem łamanym 24 V z akumulatorem awaryjnym obsłuży taką bramę, dopóki jej masa nie przekroczy 400 kg na skrzydło i długość 5 metrów. Poza tymi granicami zaczyna się inny produkt.

Warto przygotować numer projektu albo szkic bramy z wymiarami, gdy kontaktujesz się z doradcą. Skraca to rozmowę o połowę.

Źródła danych: PN-EN 13241-1 (norma bram), PN-EN 12453 (bezpieczeństwo bram automatycznych), Rozporządzenie Ministra Infrastruktury z 2002 r. w sprawie warunków technicznych budynków (isap.sejm.gov.pl), Prawo budowlane Dz.U. 1994 nr 89 poz. 414 (isap.sejm.gov.pl).
