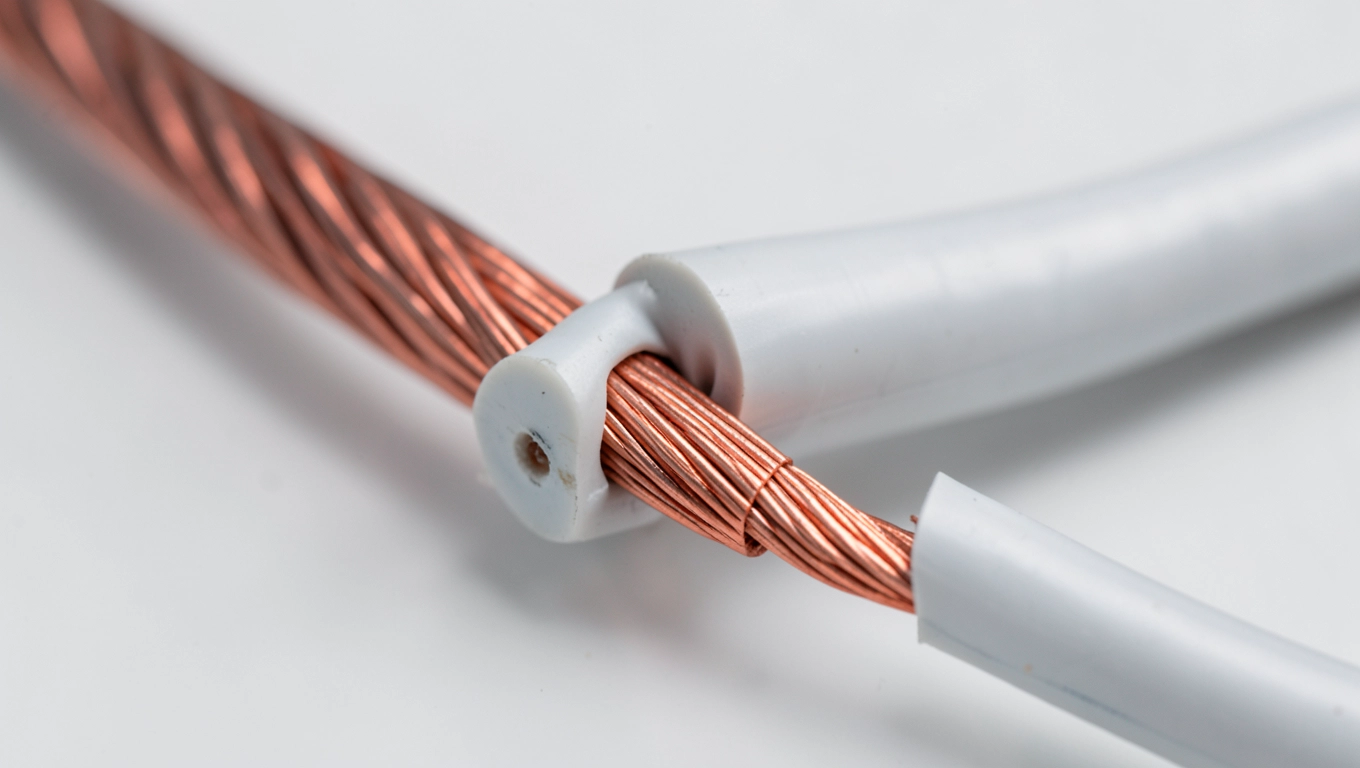

Jaki Przekrój Kabla Do Garażu

Wyobraź sobie garaż nie jako zdradliwe, zimne korytarze prądu, lecz jako bezpieczny dancefloor dla elektroniki: narzędzi, ładowarek do auta i oświetlenia, które nigdy nie przerywa zabawy. Jaki przekrój kabla do garażu zapewni ci spokój, pewność i uniknięcie kosztownych problemów? W praktyce decyzja ta łączy kilka wątków: czy warto inwestować w większy przekrój, jaki wpływ ma długość instalacji na spadek napięcia, i czy lepiej wybrać miedź czy aluminium. W tym artykule zestawiamy doświadczenia z praktyki i najważniejsze zasady projektowania, które pomagają dobrać odpowiedni kabel do garażu bez zbędnego komplikowania sprawy. Szczegóły są w artykule.

Analizując powyższe dane, widzimy, że dobór przekroju to operacja ograniczona praktycznymi potrzebami: maksymalny ciągły pobór prądu, długość prowadzenia przewodu oraz dopuszczalny spadek napięcia. W praktyce najczęściej stosujemy 2,5–4 mm2 dla lekkich obwodów oświetleniowych i gniazd, 6 mm2 dla obwodów o większym poborze prądu (np. narzędzia zasilane z gniazda przemysłowego lub ogólne obwody garażowe), a przy dłuższych odcinkach i wyższych obciążeniach rozważa się ciaśniejsze dopasowanie przekroju w oparciu o spadek napięcia. Powyższe wartości stanowią punkt wyjścia do praktycznych obliczeń, które omówimy w dalszej części artykułu.

Jaki przekrój kabla do garażu – kluczowe czynniki obciążenia

Kluczowe czynniki obciążenia to: rodzaj i moc urządzeń, liczba obwodów oraz długość prowadzenia. W praktyce najważniejsze pytania to: ile prądu będzie pobierać najcięższe urządzenie w obwodzie, ile gniazd będzie włączonych jednocześnie i jak długo będzie pracował cały zestaw. Doświadczenie pokazuje, że proste zasady pomagają uniknąć nadmiernego nagrzewania kabli i spadków napięcia. W praktyce miedź zwykle zapewnia lepszy rozwój mocy przy mniejszych przekrojach, ale koszt może być wyższy niż w przypadku aluminium, które bywa atrakcyjne cenowo, gdy liczy się długość i szkicuje niższy całkowity koszt instalacji. Wnioski z praktyki wskazują na utrzymanie marginesu bezpieczeństwa i weryfikowanie przekrojów dla każdego obwodu z osobna.

W praktyce warto traktować obwody garażowe jak oddzielne projekty energetyczne: każdy z nich powinien mieć własny przekrój uwzględniający planowaną moc i długość. Dodatkowo niezbędne jest uwzględnienie przyszłych planów – jeśli planujesz większą moc, lepiej wybrać trochę większy przekrój już na początku. W praktyce to podejście minimalizuje konieczność późniejszych prac i kosztów. Poniższa krótkotrwała ilustracja pomaga zobrazować zależności:

• Obciążenie 1 – oświetlenie i kilka gniazd: 2,5–4 mm2 (miedź) lub 4–6 mm2 (aluminium)
• Obciążenie 2 – narzędzia i sprzęt cięższy (np. kompresor, wiertarka udarowa, spawarka mała): 6–10 mm2 (miedź) lub 10–16 mm2 (aluminium)
• Długość instalacji – krótsze odcinki łatwiej utrzymują spadek napięcia w granicach norm
• Kształt obwodu – obwód liniowy w garażu rzadko wymaga złożonego układu do ładowania wielu urządzeń naraz; zwykle wystarcza podział na strefy zgodnie z funkcją

W tej sekcji zauważmy także różnicę między przewodami: przewód o przekroju 2,5–4 mm2 zapewnia akceptowalny spadek napięcia dla zwykłego oświetlenia i gniazd w krótszych odcinkach, ale przy dłuższych liniach i wyższych poborach lepiej rozważyć przekrój 6–10 mm2. Warto również pamiętać o dopasowaniu do zabezpieczeń – to temat kolejnego rozdziału. Poniższy wykres ilustruje zależność przekroju od spodziewanego kosztu i spadku napięcia na przykładowej długości instalacji.

Moc urządzeń a przekrój kabla w garażu

Kluczowa zasada brzmi: moc urządzeń przekłada się na prąd w obwodzie. Zasada P = U × I, z modernizowanym podejściem w praktyce: I = P / U. Dla standardowego zasilania 230 V i urządzeń pracujących w garażu, wyliczenie prądu dla jednego obwodu pomaga dobrać przekrój kabla zgodnie z maksymalnym dopuszczalnym prądem. W praktyce oznacza to, że jeśli planujesz uruchomić kilka urządzeń jednocześnie, warto policzyć łączny prąd i wybrać przekrój, który zapewni margines bezpieczeństwa. Doświadczenie pokazuje, że bez docelowego "zapasu" może pojawić się nieprzewidywalny spadek napięcia i narastające nagrzanie kabla.

Najczęściej spotykane wartości prądu dla garażowych obwodów to: obwód oświetlenia i kilka gniazd – do 16–20 A; obwód narzędziowy – 20–32 A; obwód zasilający większe urządzenia – 32–46 A. Dla porównania, dla obwodu 16 A typowy przekrój to 2,5–4 mm2 (miedź), dla 32 A – 6–10 mm2, a dla 46 A – 16 mm2 lub większy przekrój i odpowiednia konfiguracja zabezpieczeń. W praktyce warto pozostawić zapas, aby uniknąć pracy na granicy możliwości przewodu, zwłaszcza w zimne dni, gdy przewody mogą się nieco zmieniać charakterystyk cieplnych.

W praktyce należy pamiętać o jednym: im większy przekrój, tym mniej spadku napięcia i większa stabilność prądu na zakończeniu obwodu. Jednak większy przekrój to także wyższy koszt materiałowy i większy ciężar instalacji. Nasze doświadczenie pokazuje, że w typowym garażu z 4–6 gniazdami i kilkoma punktami oświetlenia, przekrój 4–6 mm2 dla głównych obwodów oraz dodatkowe 2,5–4 mm2 dla obwodów oświetleniowych zapewnia dobry kompromis między ceną a bezpieczeństwem.

Długość instalacji a spadek napięcia w garażu

Spadek napięcia to różnica między napięciem na początku przewodu a napięciem na końcu obwodu. Jest to funkcja prądu i rezystancji kabla, którą można wyliczyć z prostego równania ΔV = I × R. Dla przewodów miedzianych R zależy od długości i przekroju: R = ρ × L / A, gdzie ρ to rezystywność miedzi, L to długość, a A to przekrój. W praktyce często używa się uproszczonych tabel, które pokazują dopuszczalny spadek napięcia dla danego przekroju i długości. Z praktyki wynika, że dla garażu standardowe spadki napięcia powyżej kilku procent nie są pożądane, zwłaszcza przy włączaniu wrażliwych urządzeń.

Przykładowa kalkulacja: jeśli masz obwód o długości 20 m, przekrój 2,5 mm2, i planujesz prąd 16 A, to R ≈ 0,0178 × 20 / 2,5 ≈ 0,142 Ω, a ΔV ≈ 16 × 0,142 ≈ 2,3 V. To OK dla wielu zastosowań (spadek ~1–2%), ale przy 32 A i tym samym przekroju ΔV rośnie do ok. 4–5 V, co już warto brać pod uwagę. Dlatego długość instalacji i planowana moc to dwa klucze, które trzeba policzyć przed zakupem kabli.

Materiał kabla: miedź czy aluminium

W praktyce materiał ma znaczenie nie tylko cenowe, lecz także techniczne. Miedź charakteryzuje się niższą rezystancją właściwą, co przekłada się na mniejszy spadek napięcia przy tym samym przekroju i długości. Aluminium ma wyższy opór własny, co oznacza konieczność większych przekrojów, jeśli chcesz utrzymać ten sam spadek napięcia co dla miedzi. Z praktyki wynika, że przy krótkich odcinkach i niewielkich obciążeniach aluminium bywa wystarczające i tańsze, ale przy dłuższych liniach i intensywniejszym użytkowaniu lepszą stabilność daje miedź. Dodatkowo miedź jest bardziej plastyczna i łatwiejsza w instalacji, co ma znaczenie przy prowadzeniu kabli w garażu, gdzie często trzeba manewrować przewodem w ciasnych kątach.

W praktyce warto rozważyć kompromis: jeśli planujesz przekrój 6 mm2 lub większy, różnica cenowa między miedzią a aluminium nie zawsze jest proporcjonalna do różnicy rezystancji. Jednak przy mniejszych przekrojach i krótkich odcinkach aluminium może być atrakcyjne cenowo, zwłaszcza w sytuacji, gdy instalacja przebiega w wykończonym garażu, gdzie liczy się każdy złoty grosz. Na co zwrócić uwagę? na trwałość izolacji, ewentualne różnice w elastyczności i łatwość manewrowania, a także kompatybilność z zabezpieczeniami i złączkami.

Typy obwodów w garażu a przekrój kabla

W garażu najczęściej wyróżnia się obwody: oświetlenia, gniazda dla narzędzi, obwody specjalne (np. zasilanie kompresora, zestawów do lakierowania, czy ogrzewania miejsca pracy). Każdy z tych obwodów ma inny profil obciążenia i wymaga innego przekroju kabla. Z praktyki wynika, że obwód oświetlenia i kilka gniazd – 2,5–4 mm2 (miedź) lub 4–6 mm2 (aluminium) jest wystarczający, podczas gdy obwód dla silników lub urządzeń o wyższym poborze prądu może wymagać 6–10 mm2 (miedź) lub 10–16 mm2 (aluminium). W praktyce warto zaplanować kilka odrębnych obwodów, by uniknąć „przyciągania” zbyt dużego prądu na jeden kabel.

W praktyce dobrze jest rozdzielić obwody na teira: jeden obwód do oświetlenia, drugi do gniazd ogólnego przeznaczenia, a trzeci do urządzeń wymagających większego prądu. Daje to elastyczność w użytkowaniu i łatwość przyłączania nowych urządzeń w przyszłości. Doświadczenie pokazuje, że im lepiej podzielisz obwody, tym łatwiej zarządzasz polityką zabezpieczeń i unikniesz niepotrzebnych korków.

Jeśli planujesz dłuższy odcinek prowadzenia kabli, warto rozważyć dodatkowe zabezpieczenia i ewentualne zaizolowanie odcinków. W praktyce, gdy masz do czynienia z mieszanką przekrojów i obwodów, łatwiej jest zaplanować kilka krótszych odcinków z oddzielnymi zabezpieczeniami niż jedną długą linię, która może stać się punktem błędu.

Zabezpieczenia a dopasowanie przekroju

Zabezpieczenia odgrywają rolę ochronną dla przewodów przed przeciążeniem i zwarciem. W praktyce dopasowanie przekroju do zabezpieczenia to kluczowy element. Dla obwodów oświetlenia i gniazd powszechnie stosuje się wyłączniki topikowe o wartości 10–16 A dla kabli 2,5–4 mm2, a dla obwodów z silnikami – 20–32 A, zależnie od przekroju i długości. W praktyce zawsze warto zostawić pewien margines i nie doprowadzać do pracy na granicy parametrów przewodu. W praktyce to właśnie zabezpieczenia przynoszą spokój – nie dopuszczają do nadmiernego wzrostu temperatury i przepięć.

W praktyce zalecamy: każdemu obwodowi przypisz inną wartości zabezpieczenia zależnie od przekroju i przewidywanego obciążenia. Pamiętaj, że ciągłe obciążenie nie powinno przekraczać 80% wartości znamionowej zabezpieczenia. W praktyce ten margines pozwala kabla na pracę w warunkach rzeczywistych bez ryzyka przegrzania.

W praktyce warto monitorować stan izolacji i ewentualne starzenie materiałów. Zabezpieczenia to nie tylko wyłącznik – to całe środowisko, w którym kabel pracuje. W praktyce każdy garaż jest inny, a więc decyzje o zabezpieczeniach trzeba dopasować do konkretnych obciążeń i długości instalacji.

Praktyczny sposób obliczania przekroju kabla

W tej sekcji przedstawiamy krok po kroku praktyczny sposób obliczania przekroju, abyś mógł samodzielnie oszacować potrzebny kabel. Najpierw określ moc maksymalną planowanych urządzeń i ich łączny pobór prądu. Następnie weź pod uwagę długość instalacji i dopuszczalny spadek napięcia. Na koniec dopasuj przekrój i zabezpieczenie zgodnie z lokalnymi normami. Pamiętaj, że to proces, a nie jednorazowa decyzja – dopasowanie powinno uwzględniać także możliwości rozbudowy w przyszłości.

• 1) Zidentyfikuj urządzenia i ich maksymalną moc (W) na każdym obwodzie.
• 2) Oblicz łączny prąd I = P / 230 V dla każdego obwodu.
• 3) Sprawdź długość od punktu zasilania do odbiornika i oszacuj spadek napięcia ΔV = I × R (R zależy od materiału i przekroju).
• 4) Wybierz przekrój, który zapewni ΔV na poziomie poniżej zaakceptowanego progu (zwykle < 5% napięcia), z marginesem bezpieczeństwa.
• 5) Dopasuj zabezpieczenia zgodnie z wybranym przekrojem i zaleceniami producenta.
• 6) Rozważ podział na obwody i zastosowanie osobnych zabezpieczeń dla każdego z nich, by ograniczyć ryzyko przeciążeń.

Praktyczny przykład: jeśli planujesz obwód oświetleniowy 5 lamp LED (po 10 W) i dwa gniazda 6 A każde, łączny pobór to około 50 W. Dla 230 V to I ≈ 0,22 A. Nawet przy długim odcinku 20 m, ΔV będzie minimalny na kablu 2,5–4 mm2. Jednak jeśli dodasz do tego szlaban w postaci np. kompresora (800 W) i spawarki (1200 W) razem, łączny pobór wzrośnie do około 8–9 A, co wymusza rozważenie przekroju 6–10 mm2 i zabezpieczenia odpowiednio mocniejsze. To tylko przykład: każdy garaż ma inne warunki – im więcej urządzeń i im dłuższa trasa, tym większy przekrój i ostrożniejsze planowanie.

Jaki Przekrój Kabla Do Garażu — Pytania i odpowiedzi

• Jaką wartość przekroju kabla wybrać do oświetlenia w garażu?

  Do standardowego oświetlenia garażu najczęściej wystarcza przewód miedziany o przekroju 1,5 mm². Jeśli planujesz użyć przewodów aluminiowych, wybierz większy przekrój (np. 2,5–4 mm²) ze względu na wyższy opór. Jeżeli w obwodzie znajdują się także gniazda 230 V lub jeśli odcinek jest dłuższy, warto rozważyć przekrój 2,5 mm² lub 4 mm² dla bardzo długich tras, aby ograniczyć spadek napięcia i przegrzewanie przewodu.

• Jaki przekrój zastosować dla obwodów z gniazdami i zasilaniem narzędzi w garażu?

  Standardowy obwód z gniazdami 230 V w garażu najczęściej wykorzystuje kabel miedziany o przekroju 2,5 mm². Jeśli planujesz używać cięższych narzędzi lub przewód biegnie na dużą odległość, zastosuj 4 mm², aby zapewnić właściwy prąd i ograniczyć straty napięcia.

• Czy długość trasy wpływa na przekrój kabla w garażu?

  Tak. Dłuższa trasa powoduje większy spadek napięcia. Dla krótszych odcinków (do ok. 10–15 m) wystarczy 1,5 mm², dla 15–25 m zwykle 2,5 mm², a dla dłuższych tras lub wyższych obciążeń lepiej zastosować 4 mm². W praktyce jeśli planujesz długie prowadzenie obwodów lub używasz kilku urządzeń jednocześnie, większy przekrój minimalizuje straty napięcia i ryzyko przegrzania.

• Jak dobrać zabezpieczenia i dopasować prąd do przekroju w garażu?

  Dobór zabezpieczenia zależy od prądu dopływowego w obwodzie. Dla 1,5 mm² typowy prąd to około 16 A, dla 2,5 mm² około 20 A, dla 4 mm² 32 A. Używaj wyłącznika różnicowoprądowego (RCD) o czułości 30 mA oraz ochronnika przepięciowego zgodnego z instalacją. W praktyce prawidłowe zabezpieczenia i przekrój powinien określić projektant lub elektryk zgodnie z lokalnym prawem i normami.
