Jakie zbrojenie pod garaż wybrać, by płyta była solidna?

Wybór właściwego zbrojenia pod garaż to decyzja, od której zależy, czy płyta fundamentowa przetrwa dekady bez pęknięć i ugięć czy też zacznie się kruszyć tuż po pierwszej zimie. Wielu inwestorów staje przed dylematem: pręty stalowe, siatka czy może kompozyt? Która średnica wystarczy, a gdzie lepiej nie oszczędzać? Odpowiedzi na te pytania znajdziesz poniżej, a każda z nich opiera się na aktualnych normach budowlanych i praktyce wykonawczej.

• Rodzaje zbrojenia do płyty garażowej pręty, siatki, kompozyt
• Dobór średnicy i rozstawu prętów zbrojeniowych według obciążenia
• Parametry geometryczne i otulina betonowa dla trwałego zbrojenia
• Etapy wykonania zbrojenia i najczęstsze błędy wykonawcze
• Dokumentacja i przepisy budowlane, które warto znać przed rozpoczęciem robót
• Pytania i odpowiedzi dotyczące zbrojenia pod garaż

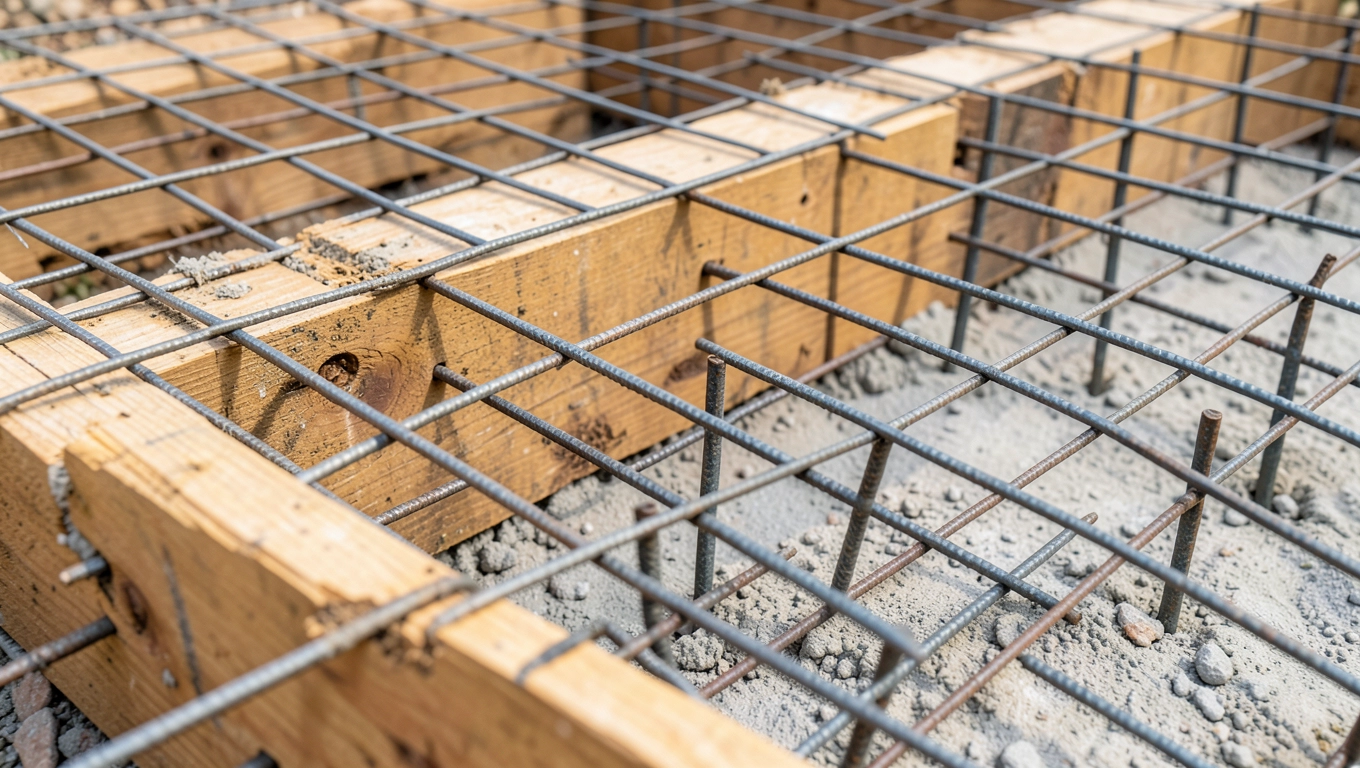

Rodzaje zbrojenia do płyty garażowej pręty, siatki, kompozyt

Klasycznym wyborem pozostają okrągłe pręty stalowe, które od dziesięcioleci stanowią_rdzeń konstrukcji nośnych. W zależności od przewidywanego obciążenia stosuje się średnice od 10 do 14 mm im cięższy pojazd, tym grubszy materiał. Pręty łączą się ze sobą przez związanie drutem wiązałkowym, tworząc przestrzenną kratownicę, która przejmuje naprężenia rozciągające powstające przy obciążeniu dynamicznym.

Siatki zbrojeniowe sprawdzają się znakomicie tam, gdzie rozpiętość płyty jest stosunkowo niewielka, a warunki gruntowe stabilne. Typowe oczko 100 × 100 mm z prętów fi 6 mm tworzy równomierny rozkład sił, redukując ryzyko lokalnych koncentracji naprężeń. Montaż siatki przebiega szybciej, ale wymaga precyzyjnego ułożenia na podporach dystansowych, aby zachować wymaganą otulinę.

Wkładki kompozytowe GFRP stanowią nowoczesną alternatywę w miejscach narażonych na działanie środowisk korozyjnych. Włókno szklane spojone żywicą poliestrową nie koroduje, co eliminuje problem rdzy przygruntowej szczególnie istotny w garażach nieogrzewanych, gdzie wilgoć przenika przez pory betonu. Przy tym materiał jest lżejszy, jednak sztywność ma niższą niż stal, dlatego projektant musi przeliczyć geometrię siatki.

Wybór między stalą a kompozytem zależy więc nie tylko od budżetu, ale przede wszystkim od warunków eksploatacyjnych. W standardowym garażu jednorodzinnym stal pozostaje rozwiązaniem sprawdzonym i ekonomicznym pod warunkiem że zachowa się odpowiednią otulinę ochronną.

Porównanie materiałów zbrojeniowych parametry techniczne i ceny orientacyjne

Dobór średnicy i rozstawu prętów zbrojeniowych według obciążenia

Przeciętny samochód osobowy generuje obciążenie eksploatacyjne rzędu 2 kN/m², co przy płycie garażowej o grubości 15 cm przekłada się na ugięcie dopuszczalne według normy Eurocode 2. Inżynier projektant dobiera zbrojenie tak, aby moment zginający od poruszającego się pojazdu został bezpiecznie przejęty przez układ prętów rozprowadzonych w dwóch kierunkach.

Dla typowego garażu jednorodzinnego pręty główne fi 12 mm w rozstawie 15-20 cm zapewniają wystarczającą nośność. W strefach krawędziowych, gdzie siły skupione działają przy ścianach i przy wejściu, rozstaw redukuje się do 10 cm inaczej mówiąc, zagęszczenie siatki przy obwodzie płyty chroni przed powstaniem rys ukośnych.

Gdy garaż ma pomieścić vana lub samochód dostawczy, obciążenie wzrasta dwukrotnie. W takiej sytuacji norma PN-EN 1992-1-1 zaleca zwiększenie średnicy prętów do fi 14 mm i zagęszczenie rozstawu do 10 cm również w polu wewnętrznym. Wartość ta odpowiada minimalnej nośności podłoża wynoszącej przynajmniej 150 kN/m² inaczej konieczne staje się wzmocnienie gruntu warstwą zagęszczonego piasku o miąższości 10 cm.

Błąd często spotykany na budowie to pozostawienie zbyt dużych oczek w siatce przy narożnikach. Pręty muszą być zakotwione w betonie wokół całego obrysu płyty, a nie tylko luźno ułożone. Brak zakotwienia powoduje, że zbrojenie nie współpracuje z płytą jako całość beton pęka, a ugięcia rosną z każdym cyklem zamaczania i zamarzania.

Zasady rozmieszczania prętów w zależności od kategorii obciążenia

• Kategoria I (samochody osobowe do 1,5 t): fi 10-12 mm, rozstaw 15-20 cm
• Kategoria II (vany, busy do 3,5 t): fi 12-14 mm, rozstaw 10-15 cm
• Kategoria III (ciężarówki powyżej 3,5 t): fi 14 mm, rozstaw 10 cm, wymagany projekt indywidualny

Parametry geometryczne i otulina betonowa dla trwałego zbrojenia

Minimalna grubość płyty fundamentowej pod garaż wynosi 15 cm przy stabilnym podłożu i obciążeniu do 2 kN/m². Przy słabszych gruntach lub cięższych pojazdach projektant może zalecić 20 cm dodatkowe 5 cm betonu znacząco zwiększa sztywność płyty i redukuje ugięcie nawet o 30%. Grubość determinuje również wymaganą ilość zbrojenia, ponieważ ramię siły wewnętrznej rośnie wraz z wysokością przekroju.

Otulina betonowa to odległość od powierzchni zbrojenia do najbliższej powierzchni betonu według normy PN-EN 1992-1-1 wynosi minimum 2,5 cm w warunkach suchych i 3 cm w środowisku wilgotnym. Zbyt mała otulina przyspiesza korozję stali, ponieważ dwutlenek węgla i chlorki przenikają przez porowaty beton szybciej niż w przypadku prawidłowo chronionej wkładki.

Dystansowanie prętów od podłoża realizuje się za pomocą podkładek dystansowych z tworzywa lub betonowych bloczków. Podkładki układa się co 50-80 cm, aby uniknąć odkształcenia siatki podczas wylewania mieszanki. Wibracja betonu bezpośrednio przy zbrojeniu wymaga ostrożności nadmierne wibrowanie powoduje przemieszczenie prętów i zmniejszenie otuliny w newralgicznych strefach.

Warstwa podsypkowa pod płytą spełnia podwójną rolę: drenażową i ochronną. Zagęszczony piasek o miąższości 10 cm odprowadza wodę opadową z dala od strefy przemarzania, a geowłóknina rozdzielająca zapobiega mieszaniu się podsypki z gruntem rodzimym. Bez tej warstwy wilgoć wciągana kapilarnie zwiększa ryzyko uszkodzeń mrozowych.

Wymagania techniczne dla płyty garażowej w świetle norm

• Klasa betonu: minimum C25/30 (B30) dla zapewnienia trwałości w warunkach ekspozycji XC2
• Klasa stali zbrojeniowej: B500SP wg PN-EN 10080
• Minimalna grubość płyty: 15 cm przy kategorii obciążenia I
• Otulina nominalna: 30 mm przy ekspozycji wilgotnej

Etapy wykonania zbrojenia i najczęstsze błędy wykonawcze

Prace zaczynają się od wytyczenia geodezyjnego obrysu płyty i wykonania wykopu do głębokości przemarzania w polskich warunkach klimatycznych to minimum 80 cm poniżej poziomu terenu. Następnie układa się warstwę podsypki piaskowej, którą należy zagęścić warstwami co 15 cm, osiągając stopień zagęszczenia co najmniej 0,95 wg Proctora.

Montaż zbrojenia przebiega w dwóch etapach: najpierw dolna siatka na dystansownikach, potem górna po wylaniu pierwszej warstwy betonu na grubość otuliny. Pręty nośne układa się prostopadle do siebie, a połączenia wykonuje drutem wiązałkowym nie spawy, ponieważ spoiny w strefie naprężeń roboczych stanowią ognisko kruchejsze od otaczającej stali.

Podczas wylewania mieszanki betonowej kluczowe jest jej zagęszczenie wibratorem wbudowanym niewypełnione przestrzenie pod zbrojeniem tworzą lokalne osłabienia. Po wylaniu płyta wymaga pielęgnacji przez minimum siedem dni: nawilżanie powierzchni co kilka godzin i osłona przed bezpośrednim nasłonecznieniem zapobiegają nierównomiernemu wysychaniu i skurczowi.

Błąd popełniany najczęściej to rezygnacja z wykonania warstwy rozdzielającej z folii lub papy termozgrzewalnej. Bez tej izolacji wilgoć gruntowa migruje do betonu, przyspieszając degradację zbrojenia i powstawanie wykwitów solnych na powierzchni. Inwestorzy często bagatelizują ten etap, licząc na to, że grubą warstwa betonu wystarczy niestety, fizyka materiałowa jest nieubłagana.

Zestawienie kosztów orientacyjnych dla standardowego garażu 30 m²

Dokumentacja i przepisy budowlane, które warto znać przed rozpoczęciem robót

Inwestor planujący budowę garażu o powierzchni przekraczającej 35 m² musi złożyć zgłoszenie budowlane lub uzyskać pozwolenie na budowę, w zależności od lokalnych przepisów i zapisów miejscowego planu zagospodarowania przestrzennego. MPZP często narzuca ograniczenia wysokości, odległości od granicy działki oraz kąta nachylenia dachu warto zapytać w wydziale architektury przed zakupem materiałów.

Decyzja ewidencyjna wydawana przez starostwo potwierdza, że projekt spełnia wymagania techniczne i jest zgodny z przeznaczeniem terenu. Brak tej decyzji może skutkować nakazem rozbiórki nawet kilka lat po zakończeniu budowy przypadki takie zdarzają się częściej, niż można przypuszczać, gdy sąsiad złoży skargę do nadzoru budowlanego.

Przepisy nakazują również odprowadzenie wód opadowych z powierzchni płyty woda nie może spływać na sąsiednie działki ani zalegać przy fundamentach. Spadek powierzchni wynoszący 1-2% w kierunku odpływu jest wystarczający, aby woda swobodnie odpływała, a nie wsiąkała w podłoże pod płytą.

Podsumowując, solidnie wykonane zbrojenie pod garaż to nie wydatek, który można arbitralnie obniżyć to inwestycja w trwałość całej konstrukcji. Od właściwego doboru średnicy prętów, przez precyzyjny montaż otuliny, aż po skrupulatną pielęgnację betonu każdy etap ma znaczenie. Dla inwestora, który chce uniknąć kosztownego remontu płyty za pięć lat, ten artykuł powinien stanowić punkt wyjścia do rozmowy z wykonawcą.
