Konstrukcja płyty fundamentowej: warstwy i budowa

Budujesz dom i martwisz się, jak grunt pod nim zachowa się przez lata? Płyta fundamentowa to rozwiązanie, które równomiernie rozkłada obciążenia budynku, eliminując nierównomierne osiadanie, szczególnie na problematycznych glebach. W tym tekście przyjrzymy się jej warstwom od podłoża po wierzchnią powierzchnię, kluczowym elementom konstrukcyjnym jak zbrojenie i izolacje, a także specjalnym adaptacjom na gruntach słabej nośności oraz integracji instalacji. Dowiesz się, dlaczego ta metoda skraca budowę i upraszcza wykończenia, opierając się na praktycznych aspektach projektowania i wykonania.

• Warstwy konstrukcji płyty fundamentowej
• Przekrój płyty fundamentowej
• Elementy konstrukcji płyty fundamentowej
• Parametry zbrojenia płyty fundamentowej
• Izolacje w konstrukcji płyty fundamentowej
• Konstrukcja na gruntach słabej nośności
• Integracja instalacji w płycie fundamentowej
• Pytania i odpowiedzi: konstrukcja płyty fundamentowej

Warstwy konstrukcji płyty fundamentowej

Płyta fundamentowa składa się z kilku warstw, które razem zapewniają stabilność i ochronę przed wilgocią oraz zimnem. Najniższa warstwa to usunięty humus, zastąpiony podbudową z chudego betonu lub tłucznia, która wyrównuje grunt i zapobiega osiadaniu. Na niej układa się izolację przeciwwilgociową, chroniącą przed podciąganiem kapilarnym wody z podłoża. Kolejna warstwa to izolacja termiczna ze styropianu lub polistyrenu ekstrudowanego, minimalizująca straty ciepła. Wreszcie wylewa się beton zbrojony, tworzący monolityczną płytę o grubości zazwyczaj 15-30 cm. Każda warstwa pełni konkretną rolę, tworząc spójny system.

Podbudowa pod płytą musi być starannie zagęszczona, aby uniknąć punktowych zapadlisk pod ciężarem budynku. Grubość tej warstwy wynosi zwykle 20-30 cm, w zależności od nośności gruntu. Materiały jak pospółka lub żwir zapewniają drenaż, odprowadzając wodę opadową. W miejscach o wyższym poziomie wód gruntowych stosuje się dodatkowo folię kubełkową dla lepszego odprowadzania. Prawidłowe ułożenie warstw zapobiega deformacjom płyty w eksploatacji. To fundament dosłowności całej konstrukcji.

Izolacja termiczna układa się w dwóch lub trzech warstwach, aby osiągnąć współczynnik U poniżej 0,15 W/m²K. Styropian EPS 200 lub XPS o grubości 15-20 cm rozmieszcza się pod całą powierzchnią płyty. W miejscach styku ze ścianami stosuje się obróbki gwintowane, zapobiegające mostkom termicznym. Warstwa ta nie tylko izoluje, ale też wyrównuje nierówności podłoża. Dzięki temu betonowa płyta zyskuje równomierne podparcie. Efektem jest energooszczędny dom od podstaw.

Zobacz także: Płyta Fundamentowa pod Garaż: Cena Robocizny 2026

Schemat warstw w tabeli

Wykonanie warstw wymaga precyzji, bo błędy na dole wpływają na całą budowę. Na przykład zbyt cienka podbudowa prowadzi do pęknięć w betonie po latach. Zawsze sprawdzaj nośność gruntu badaniami geotechnicznymi przed startem. Warstwy układa się sekwencyjnie, z przerwami na utwardzenie podbudowy. Całość sprawdza inspektor budowlany. Dzięki temu płyta służy dekady bez remontów.

Warianty warstw dostosowuje się do warunków lokalnych, np. na glinach zwiększając grubość podbudowy. W suchych rejonach izolacja przeciwwilgociowa może być prostsza. Zawsze jednak priorytetem jest monolityczność. Te warstwy sprawiają, że płyta fundamentowa staje się nie tylko podstawą, ale i podłogą gotową do wykończenia. Budynek zyskuje na trwałości i komforcie termicznym od razu.

Przekrój płyty fundamentowej

Przekrój płyty fundamentowej pokazuje jej monolityczną naturę, z betonem jako rdzeniem przenoszącym obciążenia na grunt. Od dołu podbudowa chuda o modułach 20 cm zapewnia równomierne podparcie. Izolacja przeciwwilgociowa w formie folii lub papy leży płasko, bez fałd. Na niej styropian termiczny, docięty na wymiar, z fugami zabezpieczonymi taśmą. Zbrojenie w dwóch kierunkach zatopione w betonie C25/30 tworzy siatkę o oczkach 15x15 cm. Grubość całkowita przekroju to około 50-70 cm, wliczając izolacje.

Zobacz także: Płyta Fundamentowa pod Garaż 35m² – Cena 2026

W przekroju widać też obrzeża, gdzie płyta styka się ze ścianami nośnymi. Tam stosuje się kliny styropianowe, by uniknąć mostków termicznych. Pręt zbrojeniowy fi12-16 mm układa się w dolnej i górnej strefie. Beton wylewa się jednorazowo, wibrując dla gęstości. Po utwardzeniu powierzchnia jest szlifowana pod posadzki. Taki przekrój gwarantuje szczelność i wytrzymałość na ścinanie.

Przekrój dostosowuje się do obciążeń budynku, np. dla domów piętrowych zwiększając zbrojenie dolne. W miejscach otworów na instalacje stosuje się dodatkowe usztywnienia. Analiza przekroju pozwala przewidzieć zachowanie pod wpływem sił poziomo-pionowych. Zawsze rysuje się go w skali 1:20 dla projektu. To klucz do bezawaryjnej konstrukcji. Przekrój płyty to mapa jej siły i ochrony.

Typowy przekrój wzdłużny pokazuje nachylenie podbudowy dla drenażu. Rynienki odpływowe na obrzeżach odprowadzają wodę. W przekroju poprzecznym widoczne są dylatacje co 6-8 m, zapobiegające rysom skurczowym. Beton miesza się z plastyfikatorami dla lepszej płynności. Po 28 dniach osiąga pełną wytrzymałość. Taki detal zapewnia długowieczność.

Porównując przekroje płyt fundamentowych z ławami, widać prostotę tej metody. Brak wykopów liniowych skraca prace ziemne o połowę. Przekrój integruje wszystkie funkcje w jednej płaszczyźnie. Dla inżynierów to optymalne rozwiązanie pod względem kosztów i czasu. Budynek stoi solidnie na całej powierzchni.

Elementy konstrukcji płyty fundamentowej

Podstawowym elementem płyty fundamentowej jest beton klasy C20/25 do C30/37, dobierany do obciążeń. Zbrojenie stalowe pręty żebrowane tworzą siatkę dolną i górną, przenosząc momenty zginające. Izolacje jako elementy ochronne zapobiegają degradacji betonu. Podbudowa z kruszywa stabilizuje całość. Deski szalunkowe na obrzeżach formują kształt. Razem tworzą system o nośności 150-300 kPa.

Zbrojenie to kluczowy element, z siatką o gęstości 10-15 kg/m². Pręty łączą drutem lub spawami, z zakładkami 40-fi. Beton wylewa się z domieszkami antyżelującymi dla zimowych robót. Elementy instalacyjne jak pętle grzewcze osadza się przed betonem. Szalunek z płyt OSB zapewnia gładkość boków. Każdy element musi być certyfikowany.

• Beton: monolit o wytrzymałości na ściskanie min. 25 MPa
• Zbrojenie: stal B500SP, pręty fi 8-20 mm
• Izolacja termiczna: λ ≤ 0,035 W/mK
• Podbudowa: frakcja 0-32 mm, zagęszczenie 98% Proctor
• Obrzeża: taśmy dylatacyjne z pianki PE

Elementy łączą się na mokro, z kontrolą wilgotności mieszanki. Wibroprasa usuwa pęcherze powietrza. Po wylaniu przykrywa się folią dla dojrzewania. Elementy jak kotwy do ścian przenoszą siły poziome. Całość projektuje się w programach FEM dla symulacji obciążeń. To precyzyjna konstrukcja.

Warianty elementów zależą od projektu, np. na stokach dodaje się pale lub belki. Standardowo elementy są uniwersalne dla domów jednorodzinnych. Koszt materiałów to ok. 150-250 zł/m². Montaż wymaga ekipy z doświadczeniem w monolitach. Elementy zapewniają, że płyta działa jak jedna całość. Budynek zyskuje na sztywności.

Dodatkowe elementy jak maty antywibracyjne redukują hałas od gruntu. W miejscach garażu zwiększa się grubość betonu lokalnie. Elementy kontrolne jak studnie rewizyjne ułatwiają serwis. Zawsze numeruje się rysunki montażowe. To dbałość o detale decyduje o jakości.

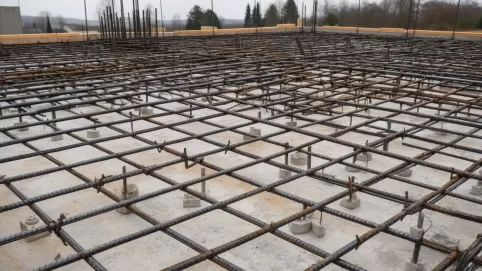

Parametry zbrojenia płyty fundamentowej

Zbrojenie płyty fundamentowej projektuje się na siły ścinające i zginające, z siatką dolną o prętach fi12-16 mm co 15 cm. Górna siatka fi10 mm wzmacnia powierzchnię pod obciążeniami punktowymi. Całkowita masa stali to 80-120 kg/m³ betonu. Oczka siatki nie przekraczają 20x20 cm dla równomiernego rozkładu. Parametry określa norma PN-EN 1992-1-1. Minimalna otulina betonu to 4 cm od dołu.

Parametry zależą od rozpiętości płyty i obciążeń, np. dla 200 m² siatka dwuwarstwowa o gęstości 12 kg/m². W strefach krawędziowych zwiększa się pręty do fi20 mm. Zakładki zbrojenia minimum 40 średnic. Stal musi być ciągnięta na zimno dla wytrzymałości 500 MPa. Obliczenia statyczne uwzględniają osiadanie gruntu. To precyzyjne parametry.

Typowe parametry w tabeli

Wykonanie zbrojenia wymaga rozstawienia na podkładkach dystansowych. Spawanie tylko w uzasadnionych miejscach, by uniknąć osłabień. Parametry sprawdzają obliczenia MES z obciążeniem 5 kN/m². Dla domów energooszczędnych dodaje się zbrojenie pod grzejnikami. Parametry ewoluują z normami, zawsze aktualnymi. Płyta zyskuje na odporności sejsmicznej.

Na słabych gruntach parametry rosną o 20-30%, z dodatkowymi matami. Kontrola zbrojenia przed betonem jest obowiązkowa. Typowe błędy to zbyt duże oczka lub brak otuliny. Parametry dostosowuje geotechnik. Dzięki nim płyta przenosi obciążenia bez pęknięć. To serce konstrukcji.

Innowacyjne parametry obejmują włókna stalowe rozproszone w betonie, redukujące siatkę o 30%. Testy laboratoryjne potwierdzają skuteczność. Dla dużych płyt stosuje się zbrojenie prefabrykowane. Parametry to nie tylko liczby, ale gwarancja trwałości. Budynek stoi pewnie.

Izolacje w konstrukcji płyty fundamentowej

Izolacja przeciwwilgociowa w płycie fundamentowej to folia HDPE o gramaturze 0,5 mm lub papa bitumiczna, układana na podbudowie z zakładkami 10 cm. Zapobiega migracji wilgoci do betonu, wydłużając żywotność konstrukcji. Łączy się z izolacją pionową ścian taśmą butylową. W miejscach perforacji dla instalacji stosuje się manszety uszczelniające. Grubość izolacji dostosowuje do poziomu wód gruntowych. To bariera pierwszej linii.

Izolacja termiczna dominuje styropianem grafitowym λ=0,031 W/mK w płytach 20 cm. Układa się w szachownicę dla ciągłości. Pod ścianami obrzeża z XPS o wyższej wytrzymałości na ściskanie. Redukuje straty ciepła o 70% w porównaniu do tradycyjnych fundamentów. Integruje się z izolacją ścian dla jednolitego płaszcza. Płyta staje się ciepłą podłogą.

• Przeciwwilgociowa: szczelność min. 1,5 MPa
• Termiczna: R ≥ 5 m²K/W
• Dźwiękoizolacyjna: maty gumowe pod styropianem
• Radonowa: folia z membraną Bariavapor

W miejscach wilgotnych dodaje się izolację odgazową z geowłókniną. Testy szczelności przeprowadza się podciśnieniowo. Izolacje klei się lub mechanicznie mocuje. Błędy jak fałdy folii powodują zawilgocenia. Zawsze projektuje się z zapasem 10%. Izolacje chronią zdrowie mieszkańców.

Nowoczesne izolacje to pianki PUR w sprayu, wypełniające szczeliny. Dla passive house wymagana jest izolacja 30 cm. Koszt izolacji to 20-30% budżetu płyty. Efektem jest rachunek za ogrzewanie niższy o połowę. Izolacje to inwestycja w komfort. Płyta oddycha suchością i ciepłem.

Połączenia izolacji z drenażem wokół budynku zapobiegają podsiąkom. W rejonach górskich izolacja mrozoodporna z polistyrenu. Regularne przeglądy izolacji przedłużają trwałość. To systemowe podejście. Budynek chroniony od fundamentu.

Konstrukcja na gruntach słabej nośności

Na gruntach słabej nośności, jak torfy czy gliny, płyta fundamentowa wymaga wzmocnionej podbudowy z kruszywa o głębokości 50-100 cm. Nośność gruntu poniżej 100 kPa kompensuje się kolumnami żwirowymi lub betonowymi palikami. Płyta o grubości 25-40 cm z gęstszym zbrojeniem przenosi obciążenia powierzchniowo. Badania geotechniczne CPT określają parametry. To adaptacja eliminująca tradycyjne pale.

Wymiana gruntu na pospółkę o modułach 1-2 m poprawia nośność dwukrotnie. Płyta z belkami kerningowymi sztywniejszymi integruje się z podłożem słabym. Czas budowy skraca się mimo prac ziemnych. Koszty niższe niż ławy z pali. Dla domów na osuwiskach idealne rozwiązanie. Stabilność bez kompromisów.

Specjalna konstrukcja obejmuje geosiatki w podbudowie dla rozkładu sił. Na namuliskach płyta z kotwami gruntowymi. Symulacje numeryczne przewidują osiadanie poniżej 2 cm. W Polsce powszechne na Mazowszu i Podlasiu. Płyta równoważy nierówności gruntu. Budynek stoi płasko.

Etapy: wymiana gruntu, stabilizacja wapnem, izolacje, beton. Ekipa z sondowaniami ciągłymi. Zalety: brak wykopów głębokich, szybszy termin. W porównaniu do ław oszczędność 20-40%. Dla słabych gruntów to optimum. Trwałość 100 lat.

Przykłady z praktyki pokazują zero awarii po 20 latach. Dostosowanie parametrów do badań gruntowych kluczowe. Płyta na słabym gruncie to wyzwanie pokonane technologią. Mieszkańcy śpią spokojnie.

Dla ekstremalnych gruntów hybryda z micropalami. Norma PN-83/B-03020 wytycza ramy. Koszt dodatkowy 30%, ale uniknięcie remontów warte. Konstrukcja ewoluuje z badaniami. Przyszłość bez ograniczeń gruntowych.

Integracja instalacji w płycie fundamentowej

Integracja instalacji w płycie pozwala na zatopienie przewodów ogrzewania podłogowego, kanalizacji i elektryki przed betonem. Pętle PE-Xa o średnicy 16-20 mm układa się w rozstawie 15-20 cm. Bruzdy dla rur kanalizacyjnych z otuliną izolacyjną. Przewody elektryczne w peszlach osadza się w kanalikach. To uproszczenie eliminujące podłogę na gruncie. Instalacje gotowe od razu.

Ogrzewanie wodne integruje się z styropianem, mocując klipsami. Dla elektrycznego maty samoregulujące pod folią. Pozycje zaznacza się na makietach. Beton nie uszkadza przewodów dzięki planowaniu. Zaleta: brak mostków termicznych. Dom ciepły równomiernie.

• Ogrzewanie: pętle 100-120 m/kW
• Kanalizacja: rury PCV fi110 z rewizjami
• Elektryka: kable YDY w rurkach karbowanych
• Drenaż: perforowane rury z geowłókniną

Projekt instalacji 3D zapobiega kolizjom. Testy ciśnieniowe przed betonem. W płycie miejsca na studnie rewizyjne. Dla pomp ciepła pętle gruntowe obok. Integracja skraca budowę o tydzień. Koszty niższe o 15%.

W miejscach newralgicznych podwójna izolacja przewodów. Dla inteligentnych domów sensory w betonie. Regulacje PN-EN 1264 normują. Błędy jak zbyt płytkie układanie powodują pęknięcia. Zawsze z nadzorem instalatora. Instalacje trwają z płytą.

Przyszłe modernizacje ułatwiają punkty dostępowe. Integracja czyni płytę multifunkcyjną. Mniej robót wykończeniowych. Budżet i czas zoptymalizowane. Dom nowoczesny od fundamentu.

Empiryczne dane pokazują oszczędności energii 25%. Dla dużych metraży moduły prefabrykowane z instalacjami. To krok ku zrównoważonej budowie. Wszystko pod kontrolą.

Pytania i odpowiedzi: konstrukcja płyty fundamentowej

• Co to jest płyta fundamentowa i jakie pełni funkcje?

  Płyta fundamentowa to nowoczesne rozwiązanie posadowienia budynków, które pełni podwójną rolę: fundamentu przenoszącego obciążenia na grunt oraz gotowej podłogi dla pierwszej kondygnacji. Jej wybetonowana powierzchnia jest równa i gotowa pod klejenie posadzki, eliminując potrzebę budowy podłogi na gruncie.

• Jakie są zalety płyty fundamentowej na gruntach o słabej nośności?

  Płyta fundamentowa umożliwia posadowienie domów na gruntach o bardzo słabej nośności, gdzie tradycyjne fundamenty są niewykonalne. Zapewnia równomierne przenoszenie obciążeń, jest idealna dla budynków o skomplikowanych rzutach i skraca czas budowy do niecałego tygodnia.

• W jaki sposób płyta fundamentowa upraszcza budowę i instalacje?

  W płycie można zintegrować instalacje podposadzkowe, co upraszcza konstrukcję i przyspiesza całą inwestycję o kilka tygodni. Jest alternatywą dla konwencjonalnych fundamentów w domach jednorodzinnych o mniejszym metrażu na stabilnym gruncie.

• Do jakich budynków dedykowana jest konstrukcja płyty fundamentowej?

  Rozwiązanie to jest dedykowane dla architektów i wykonawców budujących domy jednorodzinne, szczególnie na gruntach o różnej nośności. Eliminuje ograniczenia tradycyjnych fundamentów i jest praktyczne w realizacji szybkiej budowy.
