Podsypka pod płytę fundamentową – jakie kruszywo naprawdę zda egzamin?

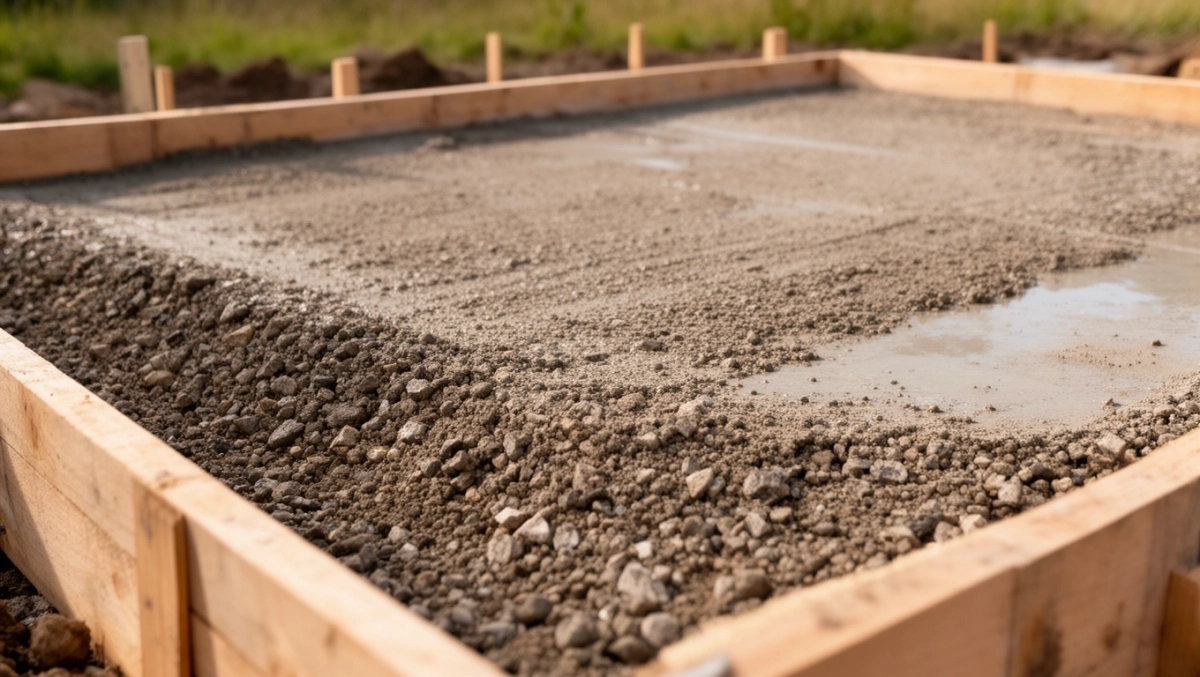

Podsypka pod płytę fundamentową to warstwa, której nie widać po zakończeniu budowy, a mimo to przesądza o trwałości całego domu. Źle dobrana lub źle zagęszczona, po pięciu-dziesięciu latach każe liczyć koszty: rysy na ścianach, nierówne posadzki, naprawa kapilarna izolacji. Dobrze wykonana, przenosi obciążenia, odprowadza wodę i chroni beton przed wilgocią gruntową przez następne pokolenie.

• Rodzaje kruszywa pod płytę fundamentową i ich parametry
• Grubość podsypki pod płytę fundamentową a zagęszczenie warstw
• Najczęstsze błędy przy wykonaniu podsypki pod płytę fundamentową

Rodzaje kruszywa pod płytę fundamentową i ich parametry

Żwir płukany o frakcji 16-32 mm to klasyk sprawdzony na gruntach nośnych w centralnej i zachodniej Polsce. Ostre krawędzie ziaren klinują się wzajemnie pod ciężarem zagęszczarki, dzięki czemu podsypka osiąga wysoką nośność przy stosunkowo niskim koszcie. Cena orientacyjna waha się od 90 do 140 zł za metr sześcienny, zależnie od regionu i dostępności kopalni. Materiał nie nadaje się na tereny wysadzinowe, bo pozostawia puste przestrzenie, w które wnika woda i zamarzając, wypycha warstwę ku górze.

Pospółka, czyli mieszanka piasku i żwiru 0-31,5 mm, stanowi najczęściej stosowany wybór pod domy jednorodzinne. Drobne frakcje wypełniają luki między grubszymi ziarnami, co przekłada się na wskaźnik zagęszczenia przekraczający 0,97 Proctora po kilku przejściach płytowej zagęszczarki. Koszt: 70-110 zł za metr sześcienny. Sprawdza się na Mazowszu i Pomorzu, ale wymaga kontrolowania czystości, bo pył i glina powyżej trzech procent masy drastycznie obniżają przepuszczalność.

Tłuczeń granitowy lub bazaltowy o frakcji 31,5-63 mm przejmuje największe obciążenia i świetnie radzi sobie na gruntach słabonośnych. Ostre, kanciaste ziarna tworzą szkielet nośny niemal niezależny od jakości podłoża, a jednocześnie zapewniają drenaż lepszy niż żwir. Cenowo wypada najdrożej: 130-200 zł za metr sześcienny, ale w trudnych warunkach na Podlasiu czy Żuławach bywa jedynym rozsądnym rozwiązaniem. Nie stosuje się go pod lekkie garaże, bo jego nośność tam po prostu się marnuje.

Piasek sortowany 0-2 mm wchodzi do gry jako warstwa wyrównawcza i filtracyjna, nigdy jako samodzielna podsypka nośna. Zbyt drobne ziarna pęcznieją pod wpływem wilgoci, a wskaźnik zagęszczenia rzadko przekracza 0,95. Jego zadanie polega na wyrównaniu podłoża przed ułożeniem właściwego kruszywa oraz odsączaniu wody od spodu płyty. Cena: 50-80 zł za metr sześcienny.

Grubość podsypki pod płytę fundamentową a zagęszczenie warstw

Norma PN-EN 13242 oraz wytyczne Eurokodu 7 nie narzucają sztywnej grubości podsypki, bo ta zależy od nośności gruntu rodzimego. Na glinach piaszczystych i piaskach średnich wystarcza 25-30 cm kruszywa. Na lessach, namułach i torfach warstwa rośnie do 40-60 cm, czasem dzielona na dwie podwarstwy z geowłókniną separacyjną między nimi. Każdy zbyt gruby przyrost utrudnia zagęszczenie: płyta wibracyjna nie dokręci materiału poniżej 30 cm od powierzchni, a ubijak stopowy traci energię na zbyt luźnych dolnych partiach.

Wskaźnik zagęszczenia Is mierzony metodą Proctora stanowi kluczowy parametr odbiorowy. Dla podsypki pod płytę fundamentową norma PN-S-02205 wymaga Is ≥ 0,97 w przypadku budynków mieszkalnych oraz Is ≥ 0,98 pod hale produkcyjne i magazyny. Pomiar wykonuje się laboratoryjnie na próbkach pobranych z każdej warstwy, a wynik trafia do dziennika budowy. Bez tego wpisu kierownik budowy nie powinien dopuścić do betonowania.

Proces układania przebiega etapowo i warto go traktować jak checklistę inżynierską, a nie serię przypadkowych decyzji ekipy. Najpierw wykop: zdjęcie humusu do poziomu gruntu nośnego, wytyczenie rzędnych laserem. Potem dno wykopu: mechaniczne zagęszczenie gruntu rodzimego, często pomijane, a przecież to ono dyktuje końcową nośność. Następnie geowłóknina separacyjna o gramaturze minimum 200 g/m², która zapobiega mieszaniu się kruszywa z gliną. Dalej pierwsza warstwa kruszywa gruba (10-15 cm luzem), po zagęszczeniu dająca 7-10 cm. Na nią warstwa druga i ewentualnie trzecia, każda po przejściu płyty wibracyjnej minimum czterokrotnie. Na koniec podsypka piaskowa 5 cm wyrównawcza pod izolację przeciwwilgociową.

Dlaczego kolejność warstw ma znaczenie techniczne

Gruba frakcja na dole tworzy szkielet przenoszący obciążenia na grunt rodzimy, a drobniejsza u góry wyrównuje naprężenia i chroni hydroizolację przed uszkodzeniami mechanicznymi. Odwrócenie tej kolejności prowadzi do punktowych nacisków na folię PE lub papę, a w konsekwencji do przetarć i kapilarnego podciągania wilgoci.

Najczęstsze błędy przy wykonaniu podsypki pod płytę fundamentową

Pierwszy grzech: pominięcie badań geotechnicznych. Koszt sondowania CPT lub wierceń badawczych wynosi 1500-4000 zł, a brak tych danych prowadzi do projektowania podsypki „na oko". Skutek: niedoszacowanie grubości warstwy albo użycie materiału o niewłaściwej frakcji, a po kilku sezonach zimowych pęknięcia biegnące od narożników przez środek płyty.

Drugi błąd: kruszywo zanieczyszczone gliną, humusem albo gruzem. Materiał z rozbiórki wygląda tanio (czasem 30-50 zł za metr sześcienny), ale substancje organiczne powyżej jednego procenta masy powodują rozkład i osiadanie warstwy. Norma PN-EN 13242 dopuszcza maksymalnie 1% części organicznych i 3% zanieczyszczeń obcych. Przekroczenie tych progów oznacza konieczność wymiany podsypki, a to wydatek rzędu 40-80 tys. zł w przypadku domu jednorodzinnego.

Trzeci problem: brak drenażu obwodowego przy gruntach wysadzinowych. Woda, która dostaje się pod płytę, zamarza i zwiększa objętość o około 9%, wypychając kruszywo ku górze. Cyrkulacja zamarzania i rozmarzania sezon po sezonie rozluźnia strukturę, nawet jeśli początkowy Is wynosił 0,98. Rozwiązanie to rura drenarska PVC DN 100 w otulinie żwirowej, ułożona wokół budynku poniżej strefy przemarzania.

Czwarty grzech: wylewanie płyty bezpośrednio na zagęszczone kruszywo bez warstwy wyrównawczej i izolacji przeciwwilgociowej. Folia PE 0,3 mm lub papa termozgrzewalna stanowi barierę dla kapilarnego podciągania wody gruntowej, ale wymaga równego, pozbawionego ostrych krawędzi podłoża. Stąd właśnie ta pięciocentymetrowa warstwa piasku na samej górze podsypki.

Uwaga: płyta wibracyjna ważąca poniżej 100 kg nie zagęści warstwy grubszej niż 15 cm. Stosowanie lekkich ubijaków na zbyt grubych warstwach daje fałszywe poczucie solidności: góra wygląda twardo, a dno podsypki pozostaje sypkie. Efekt pojawia się po pierwszej zimie.

Realne konsekwencje finansowe

Naprawa pękniętej płyty fundamentowej w domu jednorodzinnym to koszt 30-50 tys. zł, jeśli ogranicza się do iniekcji żywicą i reprofilacji. Gdy trzeba wymienić podsypkę, kwota rośnie do 60-80 tys. zł, bo wiąże się z demontażem posadzek, instalacji i ponownym wykonaniem izolacji. Taniej zapłacić geotechnika i zagęścić podsypkę prawidłowo za pierwszym razem.

Kruszywo a typ budynku

Dom jednorodzinny o masie 150-250 ton wymaga podsypki o nośności 150-200 kPa, co spokojnie zapewnia pospółka 0-31,5 mm na warstwie 30 cm. Garaż wolnostojący z bloczków generuje obciążenia 80-120 kg/m², więc wystarczy żwir 16-32 mm na 20 cm. Hala produkcyjna z suwnicą o nośności 10 ton to już inna kategoria: tłuczeń 31,5-63 mm na 40-50 cm z drenażem i dodatkową płytą dociskową.

Wybór kruszywa pod płytę fundamentową zależy więc nie od ceny materiału, lecz od obciążeń eksploatacyjnych i warunków gruntowych. Na Podlasiu, gdzie przeważają grunty organiczne i wysadziny, dominują rozwiązania wielowarstwowe z geowłókniną i tłuczniem. Mazowsze z lessami i glinami piaszczystymi pozwala na pospółkę, ale wymaga drenażu obwodowego. Pomorze z piaskami i żwirami naturalnymi to teren, gdzie podsypka pełni głównie funkcję wyrównawczą i ochronną przed kapilarnością.

Na co zwrócić uwagę przy doborze wykonawcy

Certyfikat CE lub krajowa deklaracja właściwości użytkowych na partię kruszywa stanowi absolutne minimum. Badanie zagęszczenia Is powinno być wykonywane przez akredytowane laboratorium, a nie „na oko" szefa ekipy. Protokół z pomiarów wraz z lokalizacją punktów trafia do dokumentacji powykonawczej, której brak oznacza kłopoty przy sprzedaży nieruchomości lub ubieganiu się o odszkodowanie z polisy.

Izba Inżynierów Budownictwa wymaga od kierownika budowy nadzoru nad zagęszczaniem, a od inspektora nadzoru inwestorskiego odbioru każdej warstwy. Warto poprosić o dziennik zagęszczania z datami, masą sprzętu i liczbą przejść. Dobry wykonawca taki dziennik prowadzi, bo wie, że w razie reklamacji to on ponosi odpowiedzialność finansową.

Wskazówka: przed podpisaniem umowy poproś o wyniki badań geotechnicznych i obliczenia nośności podsypki dla konkretnego projektu. Wykonawca, który nie chce ich pokazać, zwykle nie wykonuje podsypki zgodnie ze sztuką.

Kontrola jakości bez specjalistycznego sprzętu

Przeciętny inwestor nie posiada płyty dynamicznej ani penetrometru, ale kilka prostych testów można wykonać samodzielnie. Próba wody: wylanie 10 litrów na zagęszczoną powierzchnię powinno skutkować natychmiastowym wsiąkaniem bez kałuż. Próba nożna: but z twardą podeszwą nie powinien zostawiać śladu na prawidłowo zagęszczonym kruszywie. Próba rowkowa: przeciągnięcie łopata pozostawia czystą, stabilną krawędź, a nie osypujące się boki. Wynik negatywny w którejkolwiek próbie oznacza konieczność powtórnego zagęszczania.

Dokumentacja i normy

Projektowanie podsypki opiera się na kilku aktach normatywnych. PN-EN 13242 „Kruszywa do niezwiązanych i związanych hydraulicznie materiałów stosowanych w obiektach budowlanych i budownictwie drogowym" definiuje klasy kruszyw i dopuszczalne zanieczyszczenia. PN-S-02205 „Drogi samochodowe. Roboty ziemne. Wymagania i badania" przenosi te wymagania na grunt i zagęszczenie. Eurokod 7 (PN-EN 1997) opisuje sposób obliczania nośności i osiadań. KNR 2-01 oraz KNR 2-31 zawierają nakłady rzeczowe przydatne przy kosztorysowaniu.

Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.) wymaga, aby posadowienie budynku uwzględniało nośność i przemieszczenia gruntu, a fundament był zabezpieczony przed wilgocią i wodą.

Kiedy podsypka nie zastąpi wzmocnienia gruntu

Na terenach zalewowych, torfach i namułach o miąższości powyżej dwóch metrów sama podsypka nie wystarczy. Konieczne bywa wzmocnienie podłoża kolumnami żwirowymi, wymiana gruntu lub posadowienie na palach. Krótsza droga to zmiana lokalizacji budynku na działce, o ile warunki gruntowe są zróżnicowane. Badania geotechniczne powinny wyprzedzać zakup projektu, a nie odwrotnie.

Dobrze wykonana podsypka pod płytę fundamentową to inwestycja, która zwraca się wielokrotnie. Chroni przed pękaniem, osiadaniem i wilgocią, a przy okazji ułatwia prace instalacyjne i wykończeniowe. Warto poświęcić na nią tyle samo uwagi co na samą płytę, bo obie tworzą nierozłączny system.

Źródła danych i norm: PN-EN 13242 (kruszywa), PN-S-02205 (roboty ziemne, wymagania), Eurokod 7 / PN-EN 1997 (geotechnika), KNR 2-01 i KNR 2-31 (nakłady rzeczowe), Rozporządzenie MI z 12.04.2002 r. w sprawie warunków technicznych (isap.sejm.gov.pl). Ceny kruszyw orientacyjne, na podstawie ogólnopolskich ofert hurtowych i regionalnych kopalni kruszyw naturalnych. Koszty napraw szacunkowe, wg średnich stawek firm budowlanych.
