Jakie kotwy do garażu blaszanego wybrać, by nie odleciał?

Kotwy trzpieniowe M10x100 lub M10x120 mm osadzone w betonie to najpewniejszy sposób mocowania garażu blaszanego do podłoża. Sprawdzają się przy wylewce betonowej o grubości minimum 10 cm, zapewniają stabilność przy wietrze dochodzącym do 100 km/h.

• Dlaczego kotwienie blaszaka decyduje o jego trwałości
• Rodzaje podłoży pod blaszak i ich wpływ na dobór kotew
• Kotwy trzpieniowe, chemiczne i haki do garażu blaszanego
• Montaż kotew w blaszaku krok po kroku
• Najczęstsze błędy przy kotwieniu garażu blaszanego
• Konsekwencje braku kotwienia blaszaka
• Częstotliwość kotwienia w praktyce
• Checklista przed zakupem elementów kotwiących
• Najczęściej zadawane pytania

Dlaczego kotwienie blaszaka decyduje o jego trwałości

Garaż blaszany bez zakotwienia działa jak żagiel na wietrze. Lekka konstrukcja o masie własnej 80-120 kg/m² ma minimalny opór aerodynamiczny, więc podmuch 70-100 km/h potrafi przesunąć ją nawet o kilka metrów albo całkowicie unieść. Norma PN-EN 1991-1-4 traktuje taki obiekt jak konstrukcję tymczasową narażoną na ssanie wiatru, co oznacza konieczność przeniesienia sił poziomych rzędu 0,5-1,2 kN/m².

Kotwienie przenosi te siły z poszycia na fundament poprzez ściany i profile nośne. Dobrze dobrana kotwa nie tylko blokuje przesunięcie, ale też rozkłada obciążenie punktowe na większą powierzchnię. W praktyce oznacza to, że blaszak nie odkształca się przy silnych podmuchach, brama nie wypacza się po pierwszym sezonie, a blacha nie pęka w narożnikach od cyklicznego drgania.

Kluczowa zasada brzmi: wiercić i osadzać kotwy na miejscu montażu, nigdy zalewać szpilki przed ustawieniem konstrukcji. Szpilka zatopiona w betonie „na ślepo" prawie nigdy nie trafia w otwór w profilu. Wiercenie po ustawieniu blaszaka pozwala precyzyjnie trafić w otwory montażowe i zachować pion.

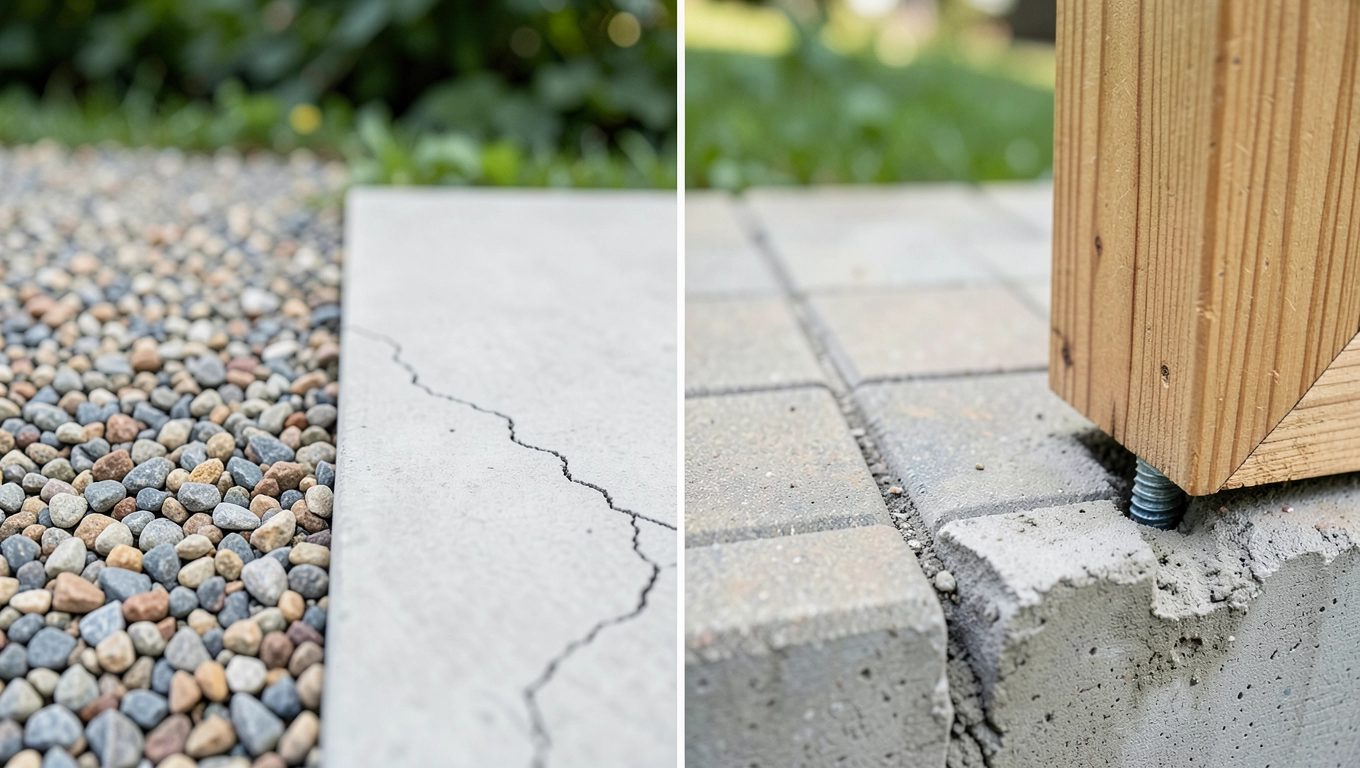

Rodzaje podłoży pod blaszak i ich wpływ na dobór kotew

Wylewka betonowa to rozwiązanie rekomendowane przez większość producentów i norma PN-EN 1992-1-1 dotycząca konstrukcji żelbetowych. Beton klasy C20/25 o grubości minimum 10 cm utrzymuje kotwę trzpieniową M10 na siłę wyrywającą przekraczającą 15 kN. Taka wylewka nie wymaga dodatkowego fundamentu, jeśli grunt pod nią jest nośny.

Kostka brukowa daje efekt wizualny, ale technicznie jest problematyczna. Kotwa trzpieniowa osadzona w kostce brukowej może ją rozsadzić przy mocniejszym wietrze, bo kostka ma grubość zaledwie 6-8 cm i nie jest zbrojona. Bezpieczniejsze rozwiązanie to wiercenie przez kostkę w warstwę betonu pod nią, choć wymaga to zlokalizowania tej warstwy.

Bloczki fundamentowe 20x20x40 cm stanowią akceptowalną podstawę dla mniejszych blaszaków. Kotwy wkręca się w otwory bloczków wypełnione zaprawą lub przeprowadza pręt gwintowany przez bloczek na wylot i dokręca nakrętką od spodu. Haki z drutu fi 8 mm zatopione w zaprawie bloczka to metoda budżetowa, ale skuteczna przy niewielkich gabarytach.

Grunt rodzimy bez fundamentu to metoda „loteria". Garaż stoi bezpośrednio na ziemi, a jedynym mocowaniem są kotwy wbite w glebę lub śruby do ziemi. Na glinie kotwa wchodzi łatwo, ale po deszczu grunt mięknie i traci nośność. Na piasku kotwa nie ma oparcia. Tę metodę stosuje się wyłącznie jako tymczasową, na okres do dwóch sezonów.

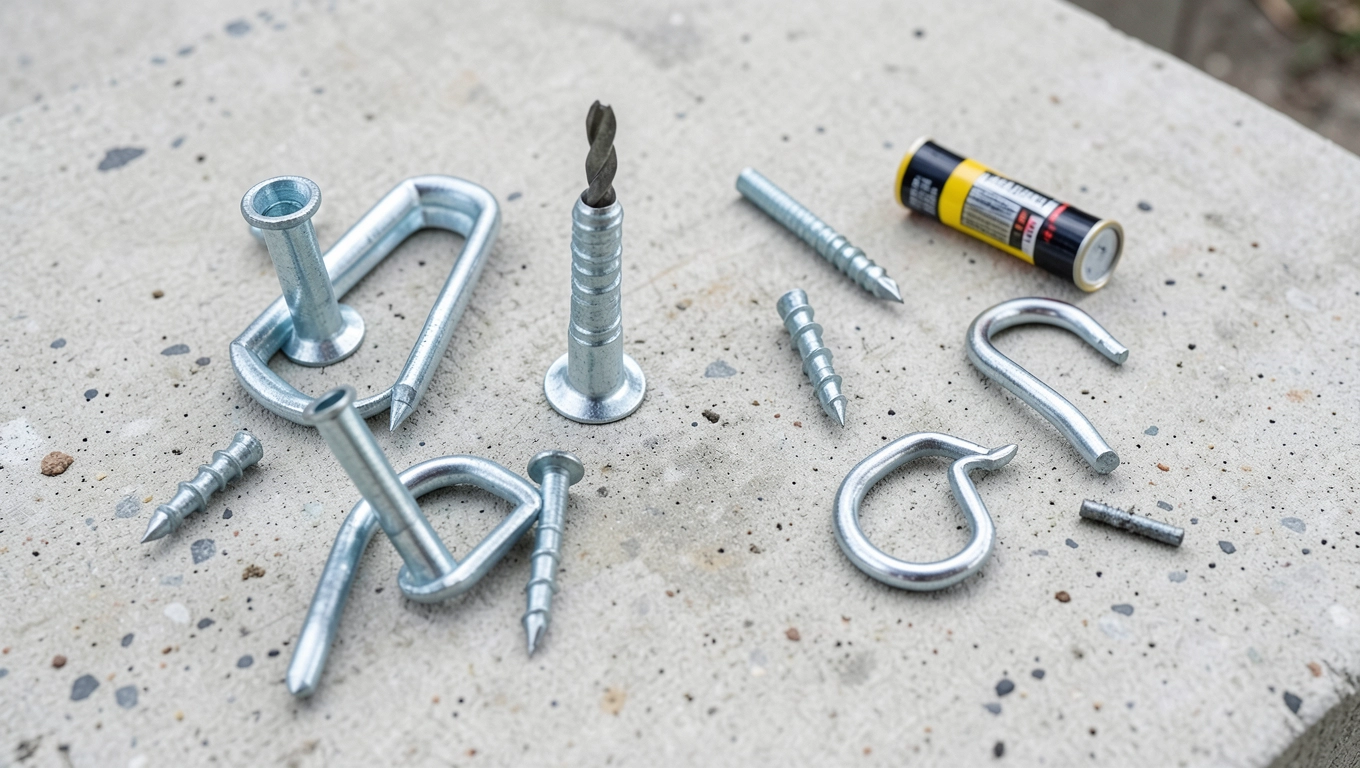

Kotwy trzpieniowe, chemiczne i haki do garażu blaszanego

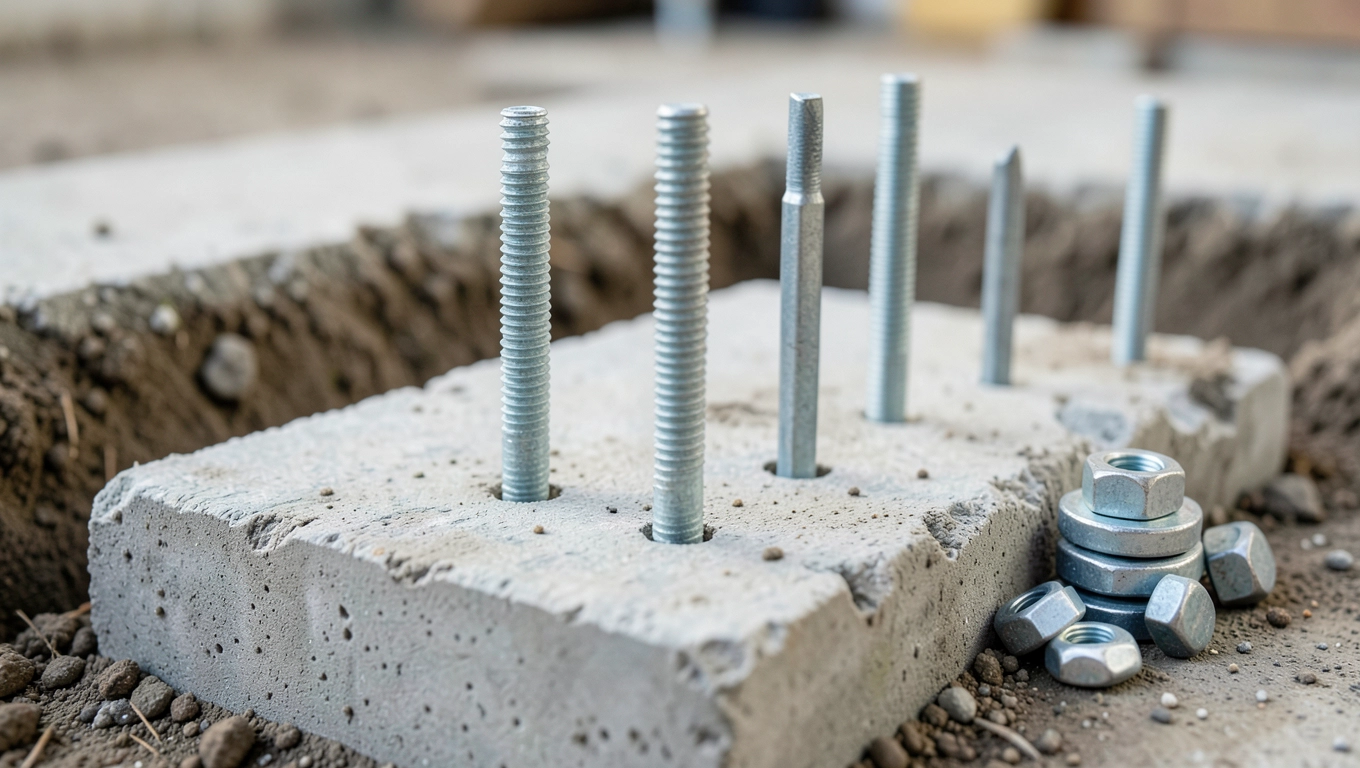

Kotwy trzpieniowe (opaskowe) ze stali ocynkowanej o średnicy 10 mm i długości 100-120 mm to standard dla blaszaków na wylewce. Montaż polega na nawierceniu otworu fi 10 mm w betonie, osadzeniu kotwy i dokręceniu nakrętki z podkładką do profilu garażu. Moment dokręcania kluczem dynamometrycznym wynosi 45-55 Nm dla M10.

Kotwy chemiczne (ampułki z żywicą lub zaprawa iniekcyjna) stosuje się przy krawędzi wylewki, gdzie kotwa trzpieniowa mogłaby wyrwać stożek betonu. Żywica wypełnia otwór i wiąże pręt gwintowany z podłożem na głębokości 80-120 mm. Czas wiązania w temperaturze 20°C wynosi około 40 minut, pełna wytrzymałość po 24 godzinach.

Śruby fajkowe typu L (kotwy do murłat) sprawdzają się przy blaszakach stawianych na legarach drewnianych lub stalowych. Hak w kształcie litery L wchodzi pod legar i blokuje przesunięcie w jednym kierunku. Metoda tania, ale nie zapewnia stabilności bocznej, dlatego wymaga uzupełnienia o kotwy boczne.

Haki sadownicze (śruby uziomowe) o długości 60-80 cm wkręca się w grunt ręcznie lub za pomocą klucza. Sprawdzają się na działkach zalewowych i terenach z gliniastym podłożem, gdzie klasyczna wylewka byłaby zbyt kosztowna. Skuteczność ograniczona do wiatru do 70 km/h.

Pręty gwintowane M10 zatopione w betonie stanowią alternatywę dla kotew opaskowych przy bardzo dużych blaszakach. Pręt wchodzi w otwór fi 12 mm na głębokość 120 mm i wystaje 50 mm ponad powierzchnię, gdzie dokręca się go nakrętką do profilu dolnego.

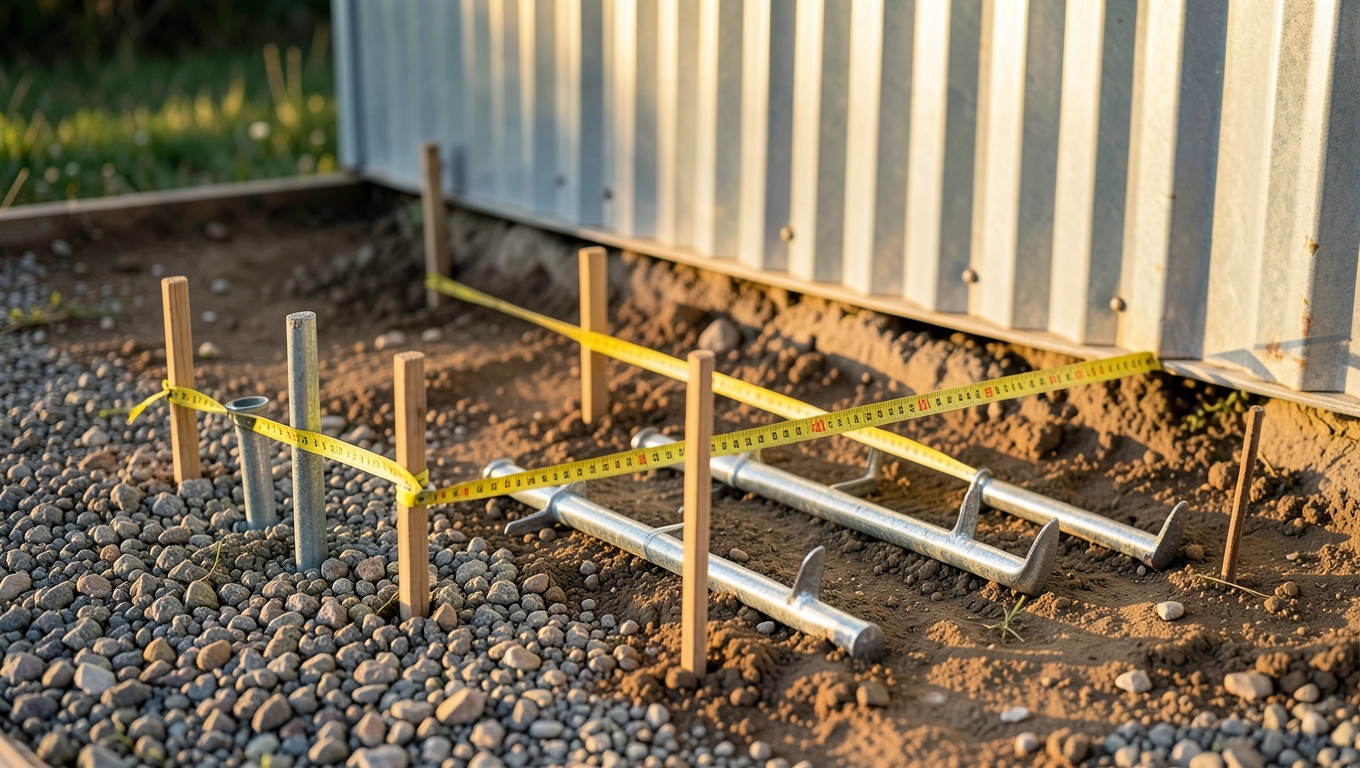

Montaż kotew w blaszaku krok po kroku

Krok 1: Wyznaczenie punktów kotwienia. Kotwy rozmieszcza się co 1,5-2 m wzdłuż obwodu, a narożniki i słupki bramy zawsze wymagają dodatkowego punktu. Dla blaszaka 3x5 m potrzeba minimum 6 kotew: po dwie na krótszych bokach i po jednej na dłuższych przy narożnikach.

Krok 2: Ustawienie garażu i wyznaczenie otworów. Blaszak ustawia się w docelowym miejscu, sprawdza poziom i pion, a następnie przekłada ślad otworów montażowych z dolnego profilu na podłoże. Najlepiej użyć markera lub wiertła fi 3 mm do zaznaczenia punktów.

Krok 3: Wiercenie otworów. Wiertarka udarowa z wiertłem do betonu fi 10 mm (do kotew M10) lub fi 12 mm (do kotew M12). Głębokość otworu musi przekraczać długość kotwy o 10-15 mm, żeby umożliwić wysłozę pyłu. W wylewce betonowej wierci się bezudarowo po przejściu pierwszych 2 cm.

Krok 4: Oczyszczenie otworów. Pył betonowy zmniejsza przyczepność kotwy nawet o 30%. Odkurzacz lub gruszka pneumatyczna wydmuchuje luźne frakcje. Przy kotwach chemicznych czyszczenie szczotką drucianą i odmuchanie jest obowiązkowe.

Krok 5: Osadzenie kotwy. Kotwę trzpieniową wbija się młotkiem do oporu, aż rozeta lub tuleja docisną się do ścianek otworu. W przypadku kotew chemicznych najpierw wstrzykuje się żywicę, potem wkręca pręt obrotowo, aby równomiernie rozprowadzić zaprawę.

Krok 6: Dokręcanie i kontrola. Nakrętkę z podkładką dokręca się kluczem dynamometrycznym do momentu 45-55 Nm. Po dokręceniu sprawdza się pion każdej ściany i bramę otwiera się ręcznie, żeby wykluczyć przekoszenie.

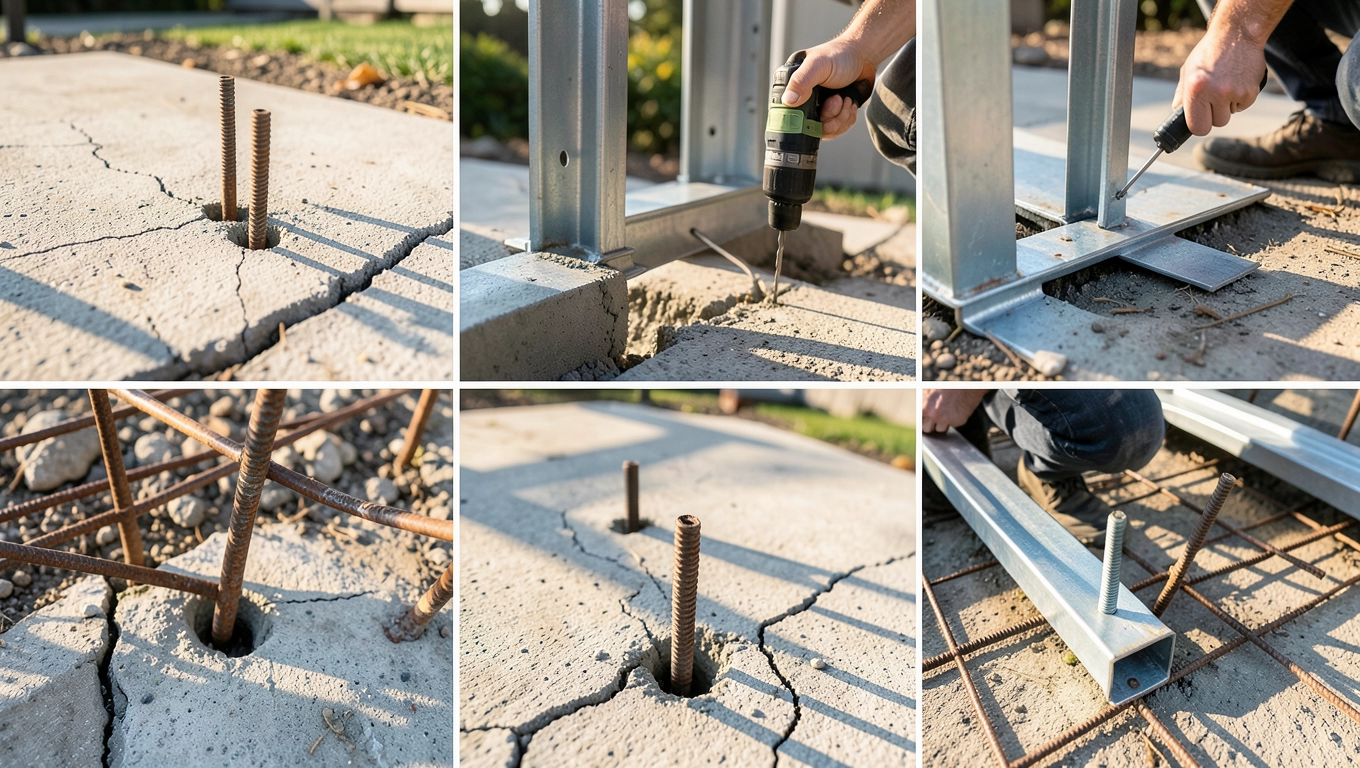

Najczęstsze błędy przy kotwieniu garażu blaszanego

Kotwy zalewane „na ślepo" w betonie przed montażem prawie nigdy nie trafiają w otwory profilu. Beton wiąże szybko, a przesunięcie choćby o 5 mm uniemożliwia osadzenie śruby. Jedynym ratunkiem staje się wiercenie obok, co osłabia strefę zakotwienia.

Za płytkie otwory nie trzymają kotwy. Kotwa M10x100 mm wymaga otworu minimum 90 mm głębokości. Płytsze otwory skutkują wyrwaniem przy pierwszym silnym wietrze, bo kotwa nie ma wystarczającej powierzchni oporu w betonie.

Brak podkładek dystansowych między nakrętką a blachą powoduje wgniatanie nakrętki w profil przy dokręcaniu. Podkładka stalowa fi 10 mm lub szersza rozkłada siłę i chroni powłokę antykorozyjną blachy przed uszkodzeniem.

Pominięcie podcinania blachy w miejscu otworu montażowego to częsty błąd przy starszych blaszakach. Ostre krawędzie blachy przecinają powłokę kotwy i przyspieszają korozję. Otwór w blasze powinien być nieco większy niż średnica śruby i zabezpieczony farbą antykorozyjną.

Zbyt mała liczba kotew to klasyczny błąd oszczędności. Cztery kotwy narożne wyglądają wystarczająco, ale ściana o długości 5 m bez kotwy pośrodku ugina się przy wietrze i przenosi obciążenie na narożniki. Profil pęka przy pierwszej wichurze.

Kotwy ze stali nieocynkowanej rdzewieją w ciągu dwóch sezonów i tracą połowę nośności. Norma EN ISO 1461 wymaga powłoki cynkowej minimum 45 mikrometrów dla elementów narażonych na warunki atmosferyczne. Tańsze kotwy bez certyfikatu to pozorna oszczędność.

Konsekwencje braku kotwienia blaszaka

Niezakotwiony blaszak przy wietrze 80 km/h przesuwa się o 10-30 cm, co wystarczy, żeby skrzydło bramy wypadło z prowadnic. Silniejszy podmuch unosi lekką konstrukcję w całości, bo siła ssania wiatru na blasze nachylonej pod kątem może przekraczać 200 kg/m². Efektem są pogięte profile, rozbite sąsiednie obiekty i odmowa wypłaty odszkodowania przez ubezpieczyciela.

Ubezpieczyciele wymagają kotwienia zgodnego z instrukcją producenta. Polisa mienia nieruchomego obejmuje szkody wiatrowe tylko wtedy, gdy konstrukcja spełnia warunki techniczne producenta i normę PN-EN 1991-1-4. Brak kotew to wyłączenie odpowiedzialności zakładu ubezpieczeń.

Samowolnie stawiający blaszak bez kotwienia łamie też zapisy miejscowego planu zagospodarowania przestrzennego, który traktuje obiekt jako tymczasowy, ale wymaga jego zabezpieczenia przed przemieszczeniem. Inspekcja budowlana może nakazać rozbiórkę lub nałożyć kar administracyjną.

Częstotliwość kotwienia w praktyce

Optymalny rozstaw kotew wynosi 1,5-2 m wzdłuż obwodu. W narożnikach zawsze umieszcza się kotwę, a przy bramie dodatkową kotwę po obu stronach słupków. Dla blaszaka 3x5 m daje to schemat 6 punktów: narożnik przedni lewy, słupek bramy lewy, narożnik tylny lewy, narożnik tylny prawy, słupek bramy prawy, narożnik przedni prawy.

Dla blaszaków powyżej 20 m² obwodu dodaje się kotwy pośrednie co 1,5 m. Standardowy blaszak 3x5 m ma obwód 16 m, więc 6 kotew rozkłada się co 2,7 m, co mieści się w granicach bezpieczeństwa. Przy blaszaku 4x6 m obwód 20 m wymaga już 8 kotew.

Checklista przed zakupem elementów kotwiących

• Wymiary blaszaka (długość, szerokość, wysokość) w celu obliczenia liczby kotew.
• Typ podłoża (wylewka, kostka, bloczki, grunt) decydujący o rodzaju kotew.
• Liczba punktów kotwienia: minimum 6 dla 3x5 m, 8 dla 4x6 m.
• Wiertarka udarowa z wiertłami do betonu fi 10 mm i fi 12 mm.
• Klucz dynamometryczny lub nasadowy z zakresem 30-60 Nm.
• Kotwy z atestem (certyfikat CE, zgodność z EN 1992-4 lub ETA).
• Podkładki dystansowe stalowe fi 10 mm lub fi 12 mm.
• Farba antykorozyjna do zabezpieczenia otworów w blasze.

Nie stosować kotew ze stali nieocynkowanej, nawet jeśli kosztują połowę mniej. Rdza w ciągu 18 miesięcy osłabia przekrój kotwy o 30-40% i powoduje pęknięcie przy pierwszej wichurze.

Najczęściej zadawane pytania

Co ile kotwić blaszaka 3x5 m? Minimum 6 kotew rozmieszczonych co 2,7 m, ale optymalnie 8 kotew co 2 m daje wyższy margines bezpieczeństwa przy wietrze powyżej 80 km/h.

Czy cztery kotwy wystarczą? Same narożniki to za mało. Ściana o długości 5 m bez kotwy pośrodku ugina się przy wietrze bocznym i przenosi całe obciążenie na profile narożne, które pękają po dwóch sezonach.

Jaki moment dokręcania nakrętki? Dla kotwy M10 moment wynosi 45-55 Nm. Przekręcenie powyżej 65 Nm skręca gwint kotwy, a za słabe dokręcenie (poniżej 30 Nm) powoduje luz i bicie blachy na wietrze.

Czy można kotwić bezpośrednio w kostce brukowej? Nie jest to zalecane, bo kotwa rozsadza kostkę przy obciążeniu wiatrem. Bezpieczniejsze rozwiązanie to wiercenie przez kostkę w warstwę betonu pod nią, co wymaga wcześniejszego ustalenia głębokości podbudowy.

Jak głęboko wiercić otwór pod kotwę M10x100? Głębokość otworu wynosi 110-115 mm, czyli o 10-15 mm więcej niż długość kotwy. Dodatkowa przestrzeń pozwala na wysłozę pyłu i pełne osadzenie tulei rozporowej.

Źródła i normy

PN-EN 1991-1-4:2008 Eurokod 1: Oddziaływania na konstrukcje. Część 1-4: Oddziaływania wiatru.

PN-EN 1992-1-1:2008 Eurokod 2: Projektowanie konstrukcji z betonu.

EN 1992-4:2018 Projektowanie zamocowań kotwowych w betonie.

EN ISO 1461:2009 Powłoki cynkowe nanoszone na wyroby stalowe i żeliwne.

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.).
