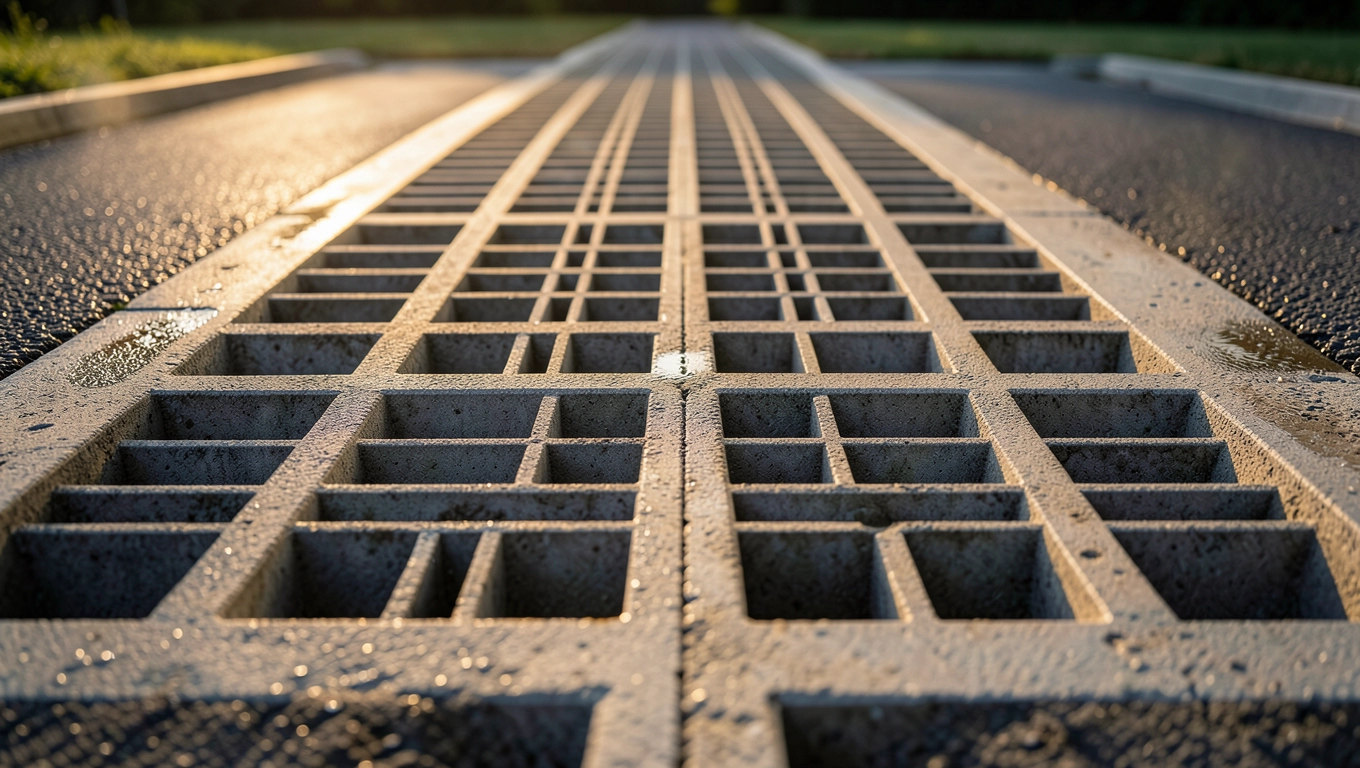

Kraty betonowe na podjazd – sposób na suchy garaż bez kanalizacji

Każda ulewa kończy się w garażu wstęgą błota, a krawędź wjazdu pęcznieje od wody, która nie ma dokąd odpłynąć. Brak kanalizacji deszczowej przy domu to nie wyrok, lecz konkretny problem inżynierski, da się go rozwiązać bez kucia rur i bez kosztownego odwodnienia liniowego, jeśli dobrać odpowiednią nawierzchnię i podsypkę. Kraty betonowe na podjazd w formacie 60x40x8 cm, ułożone na podsypce cementowej 1:10 (cement 42,5), w połączeniu z kratką odpływową i murkami oporowymi, dają rozwiązanie sprawdzone przez dwa lata intensywnych opadów, w tym nawalnic przekraczających 50 mm/h, z zerowym przypadkiem zalania garażu.

• Płyty ażurowe na podjazd wymiary, nośność i wybór do garażu
• Podsypka cementowa pod płyty ażurowe proporcje i grubość warstwy
• Odprowadzenie wody z wjazdu do garażu bez kanalizacji
• Budowa wjazdu krok po kroku
• Dlaczego nie pełna kostka brukowa
• Porównanie nawierzchni na wjazd do garażu
• Konserwacja i pielęgnacja wjazdu z płyt ażurowych
• Najczęstsze błędy wykonawcze
• Kiedy robić wjazd sezon i pogoda
• Checklist przed rozpoczęciem budowy

Płyty ażurowe na podjazd wymiary, nośność i wybór do garażu

Standardowy moduł 60x40x8 cm waży od 28 do 34 kg, co pozwala ułożyć go w dwie osoby bez dźwigu. Grubość 8 cm zapewnia nośność klasy C30/37 wg PN-EN 1339, wystarczającą dla samochodu osobowego o nacisku osi do 10 kN. Lżejsze płyty 6 cm sprawdzają się wyłącznie pod ruch pieszy; pod auto zaczynają pękać po pierwszej zimie.

Wymiar 60x40 cm to kompromis między szybkością układania a stabilnością. Większe formaty 80x40 wyglądają nowocześniej, ale przy intensywnym ruchu koła generują punktowe obciążenie na krawędzi, co prowadzi do wykruszania narożników. Mniejsze 40x40 układa się dłużej i wymagają więcej spoin, a każda spoina to potencjalne miejsce gromadzenia mchu.

Przy wyborze zwróć uwagę na klasę betonu (minimum C25/30 dla podjazdu) oraz klasę ekspozycji XF4, jeśli planujesz solenie zimą. Płyty ażurowe na podjazd bez mrozoodporności XF4 po trzech sezonach zaczynają łuszczyć się powierzchniowo, nawet jeśli marka wygląda na solidną. Grubość ścianki kraty powinna wynosić minimum 35 mm, cieńsze nie wytrzymują obciążenia dynamicznego przy hamowaniu.

Przepuszczalność wody przez pojedynczą płytę o otworach 40x40 mm sięga 35% powierzchni, co w połączeniu z podsypką cementową 1:10 daje łączną przepuszczalność układu na poziomie 22%. Dla porównania: kostka brukowa bezfazowa przepuszcza jedynie 3-5% wody, reszta spływa po powierzchni prosto do garażu.

Nie stosuj płyt ażurowych tam, gdzie wjedzie ciężarówka lub bus o dopuszczalnej masie całkowitej powyżej 3,5 t, chyba że podbudowa będzie miała 30 cm zamiast standardowych 15. W takim przypadku kratka trawnikowa z tworzywa o grubości 4 cm lepiej rozłoży obciążenie, choć kosztem estetyki.

Kiedy płyty ażurowe się nie sprawdzą

Na gruntach gliniastych o współczynniku filtracji poniżej 10⁻⁶ m/s sama przepuszczalność płyty nie wystarczy. Woda musi mieć dokąd odejść, a glina zatrzymuje ją jak talerz. Potrzebna jest warstwa drenażowa z żwiru 16-32 mm o grubości minimum 20 cm pod podsypką, inaczej po miesiącu intensywnych opadów płyty zaczną pływać w mule.

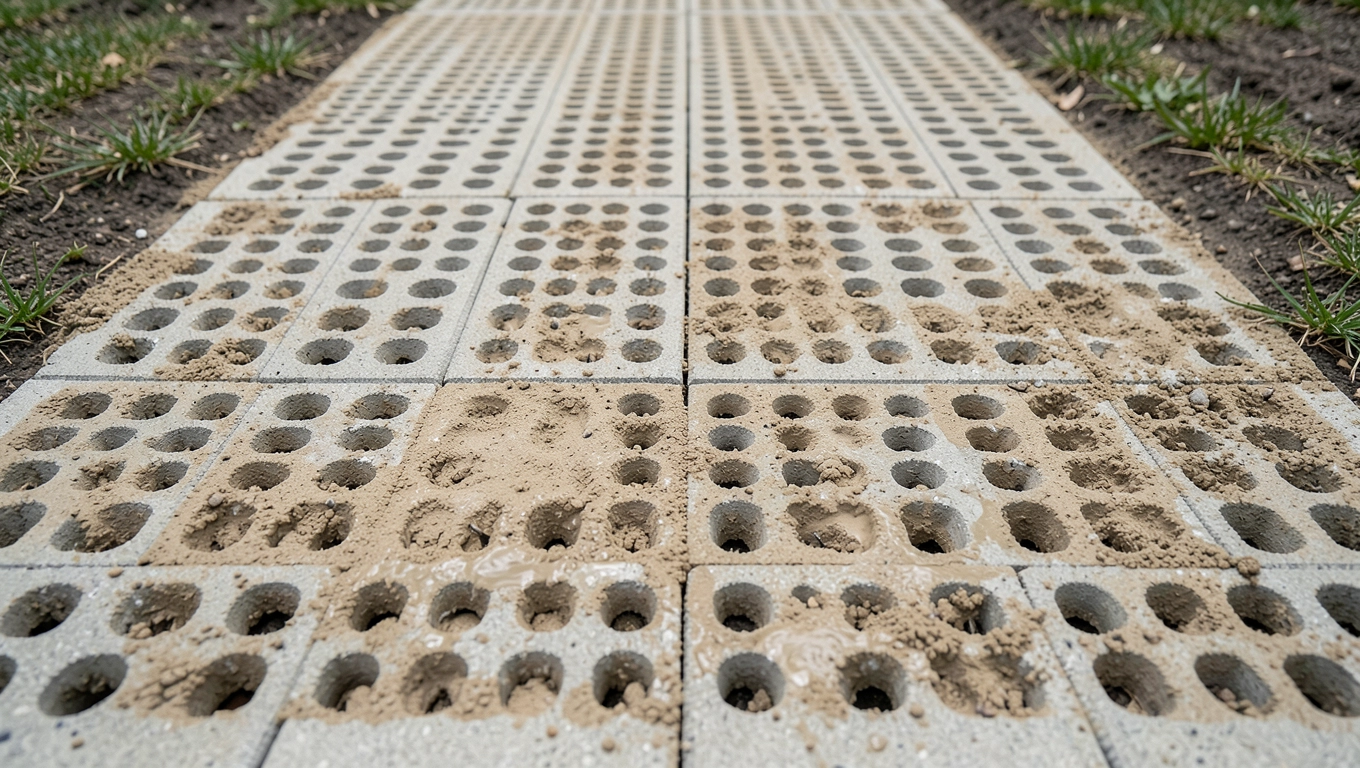

Podsypka cementowa pod płyty ażurowe proporcje i grubość warstwy

Proporcja 1:10 oznacza 1 część cementu CEM I 42,5 na 10 części piasku pukanego 0-2 mm. Mieszanina nie powinna być mokra jak beton, lecz wilgotna, tyle, by po ściśnięciu w dłoni zachowała kształt, ale nie kapała. Zbyt mokra podsypka cementowa traci wytrzymałość, bo nadmiar wody wypłukuje cement zanim zwiąże.

Grubość warstwy po zagęszczeniu powinna wynosić od 4 do 6 cm. Cieńsza warstwa nie stabilizuje płyt wystarczająco, grubsza pęka nierównomiernie pod obciążeniem. Zagęszczanie wykonuje się płytową zagęszczarką 80-100 kg, przejazdami co 20 cm, aż do momentu, gdy stopa nie zostawia śladu na powierzchni.

Cement 42,5 (oznaczenie CEM I 42,5 R wg PN-EN 197-1) osiąga 70% wytrzymałości po 7 dniach i pełne 100% po 28 dniach. W praktyce po 3 dniach można ostrożnie wjeżdżać autem, po 14 dniach normalnie eksploatować. Układanie w temperaturze poniżej 5°C wymaga użycia cementu z dodatkiem chlorku wapnia lub grzania podłoża, bo zwykła mieszanka nie wiąże poniżej tego progu.

Piasku pukanego nie zastępuj piaskiem kopanym, ten drugi zawiera iły i humus, które obniżają wytrzymałość podsypki nawet o 40%. Frakcja 0-2 mm daje optymalne upakowanie ziaren; większe frakcje tworzą pustki, mniejsze zamykają wodę w strukturze.

Najczęstszy błąd: układanie płyt na suchym piasku bez cementu. Pierwszy sezon wygląda dobrze, po drugim płyty zaczynają się zapadać nierównomiernie, bo piasek się wypłukuje przez szczeliny. Podsypka cementowo-piaskowa 1:10 kosztuje około 15-20% więcej niż sam piasek, a różnica w trwałości sięga 8-10 lat.

Wymagania techniczne podłoża

• Wykop na głębokość 25-30 cm poniżej poziomu docelowego
• Podbudowa z tłucznia 31,5-63 mm, grubość 15 cm, zagęszczona
• Podsypka cementowo-piaskowa 4-6 cm po zagęszczeniu
• Geowłóknina 200 g/m² między gruntem rodzimym a podbudową

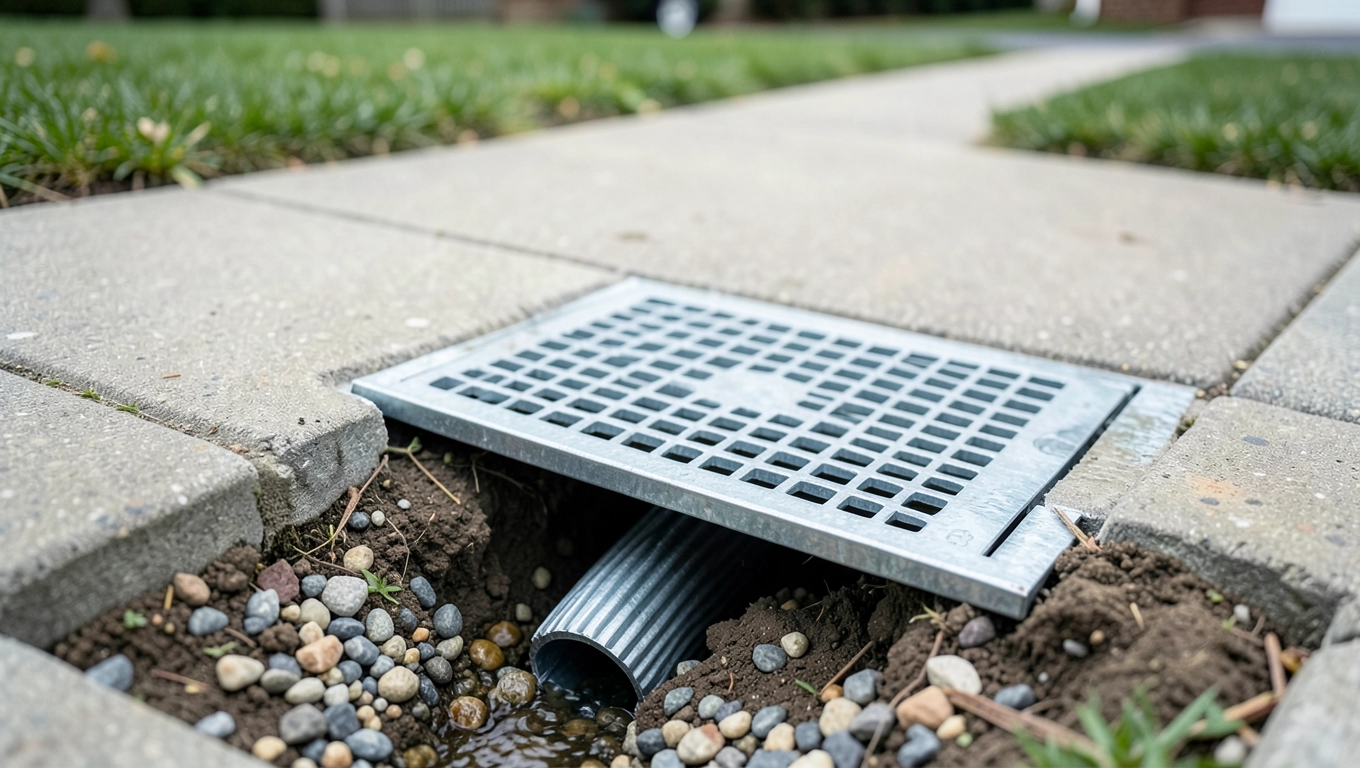

Odprowadzenie wody z wjazdu do garażu bez kanalizacji

Kratka cynkowana ogniowo o wymiarach 30x30 cm z rusztem klasy B125 (nośność 12,5 t) montowana na końcu wjazdu zbiera wodę z powierzchni płyt i odprowadza do gruntu przez rurę perforowaną DN100. Klasa cynkowania ogniowego wg PN-EN ISO 1461 zapewnia trwałość 25+ lat w gruncie, zwykła galwanizacja wystarcza na 5-7 lat.

Rura drenażowa powinna mieć spadek minimum 1% w kierunku odpływu, czyli 1 cm na metr bieżący. Kończy się w studni chłonnej o głębokości 1,5-2 m wypełnionej żwirem 16-32 mm. Na glebach piaszczystych wystarczy rura 6 m, na gliniastych potrzeba 12-15 m, albo dodatkowy drenaż rozsączający.

Spadek całego wjazdu od garażu powinien wynosić 1,5-2%, co na 4 metrach daje różnicę poziomu 6-8 cm. Zbyt mały spadek nie odprowadzi wody przed nadejściem następnej fali opadów, zbyt duży utrudnia parkowanie i przyspiesza ścieranie krawędzi płyt przy hamowaniu.

Murki oporowe z bloczków betonowych 12x25x38 cm na zaprawie cementowej M5 (wg PN-EN 998-2) wyznaczają boki wjazdu i zapobiegają rozmywaniu krawędzi. Daszki betonowe o szerokości 25 cm montowane na murkach odprowadzają wodę poza nawierzchnię, chroniąc bloczki przed nasiąkaniem i korozją mrozową.

Wariant bez rury drenażowej

Na działkach z dobrze przepuszczalnym piaszczystym gruntem można zrezygnować z rury i poprowadzić odpływ do rowu melioracyjnego lub skarpy. Wymaga to spadku terenu minimum 2% w kierunku odpływu i odległości co najmniej 3 m od fundamentów garażu, by woda nie podsiąkała pod płytę posadzki.

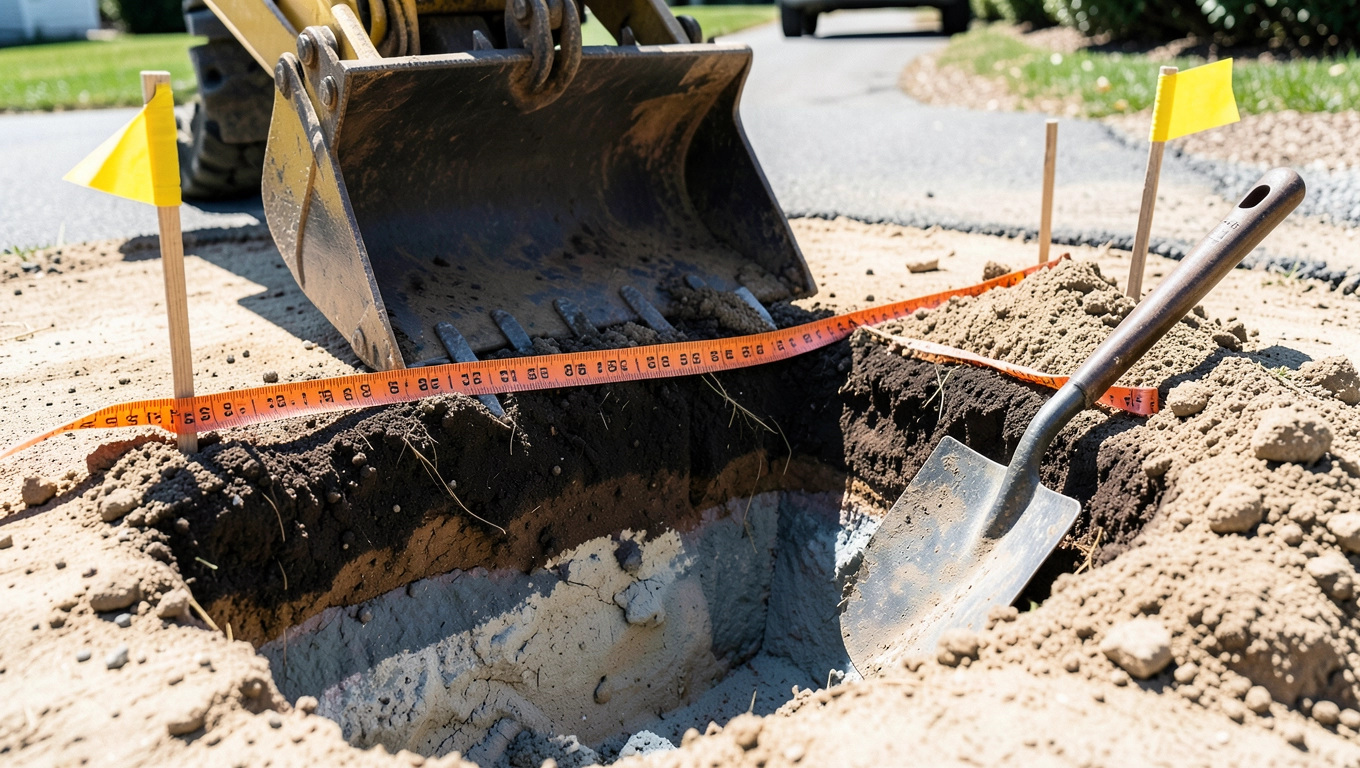

Budowa wjazdu krok po kroku

Etap pierwszy obejmuje wytyczenie i wykop. Szerokość wjazdu minimum 3 m dla samochodu osobowego, 3,5 m jeśli garaż jest wąski. Głębokość wykopu mierzona od poziomu docelowego: 25-30 cm. Dno wykopu trzeba zagęścić i ułożyć geowłókninę, która zapobiega mieszaniu się gruntu rodzimego z podbudową.

Etap drugi to podbudowa z tłucznia. Warstwa 15 cm tłucznia 31,5-63 mm rozkładana warstwami po 5 cm, każda zagęszczana płytową zagęszczarką 100 kg. Spadek podbudowy musi odpowiadać spadkowi docelowemu, bo korekta spadku po ułożeniu płyt jest niemożliwa bez demontażu.

Etap trzeci to podsypka cementowa. Mieszanka 1:10 rozkładana na grubość 5-6 cm przed zagęszczeniem (po zagęszczeniu zostaje 4-5 cm). Wyrównywanie łatą aluminiową prowadzoną po prowadnicach rurowych, bez poziomicy ręcznej, bo daje błędy rzędu 5-10 mm na 4 metrach.

Etap czwarty to układanie płyt ażurowych. Płyty układa się rzędami od kratki odpływowej w kierunku garażu. Każda płyta dociągana jest gumowym młotkiem przez listwę drewnianą, nie bezpośrednio, bo uderzenie punktowe kruszy krawędzie. Spoiny między płytami mają 3-5 mm, wypełnia się je piaskiem kwarcowym, nie cementem.

Etap piąty to montaż kratki i odpływu. Kratka cynkowana montowana na ramie w poziomie nawierzchni, rama osadzona w betonie C16/20. Rura perforowana DN100 ułożona na żwirowym podsypce 10 cm, spadek 1% w kierunku odpływu. Studnia chłonna wykopana w odległości minimum 2 m od garażu, głębokość zależna od poziomu wód gruntowych.

Etap szósty to murki oporowe i wykończenie. Bloczki murowane na zaprawie M5, daszki betonowe na kleju elastycznym C2TE wg PN-EN 12004. Boki wjazdu wyłożone kamieniem naturalnym łupanym lub płytami gresu 40x40 cm na podsypce granitowej 4-8 mm.

Czas realizacji i budżet orientacyjny

Dla wjazdu 4x3 m (12 m²) prace zajmują 3-4 dni robocze dwóm osobom. Rozkład kosztów materiałów dla powierzchni 12 m²:

Łączny koszt materiałów: 2686-3864 zł. Robocizna (jeśli zlecasz ekipie): 2500-4000 zł za wjazd 12 m². Czas schnięcia konstrukcji przed pełnym obciążeniem: 14 dni.

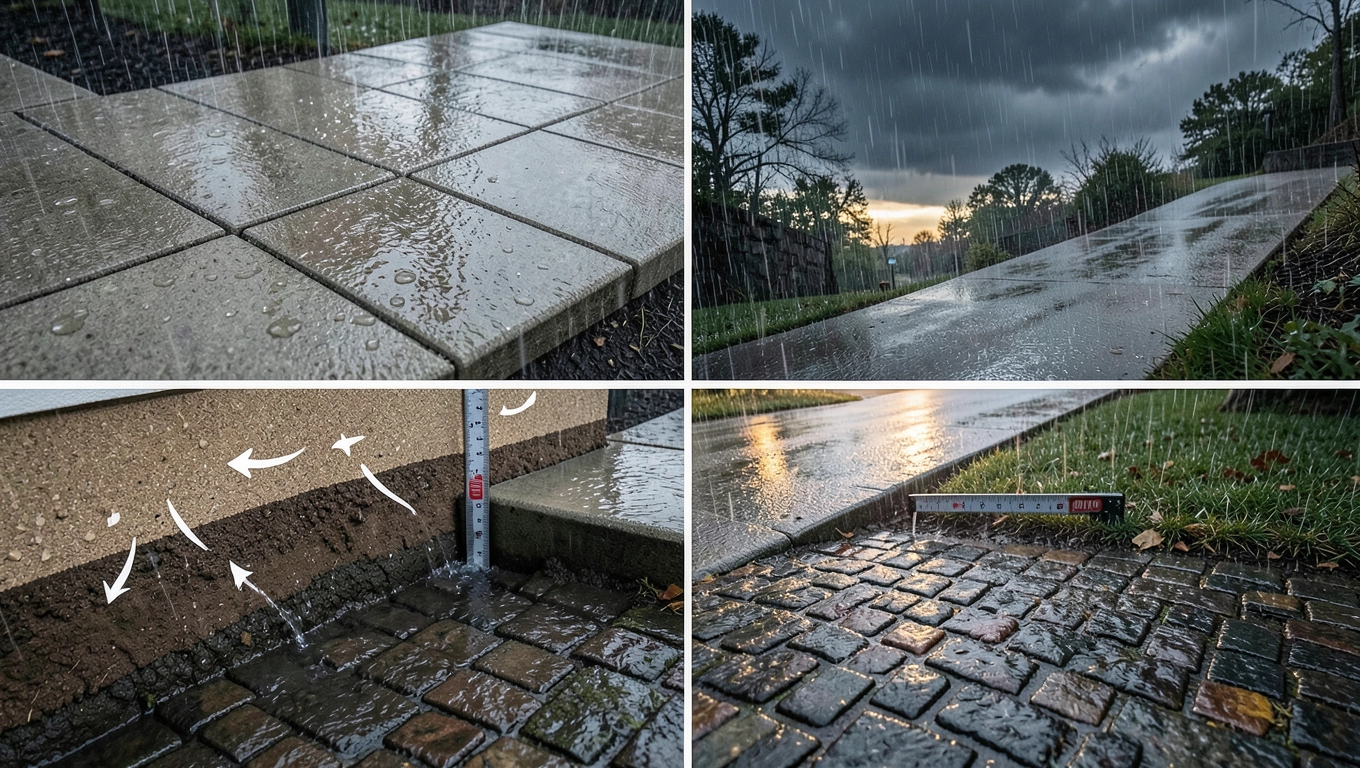

Dlaczego nie pełna kostka brukowa

Kostka bezfazowa o klasie przepuszczalności 3-5% działa jak dach, woda spływa po powierzchni zamiast wnikać. Przy spadku 1,5% i intensywności opadu 50 mm/h na wjeździe 12 m² spływa 600 litrów wody na minutę, wszystkie trafiają prosto do garażu albo na krawędź wjazdu, gdzie podmywają podsypkę.

Nawet kostka z fazą (drobne krawędzie) ma spoiny wypełnione piaskiem, które w pierwszym roku eksploatacji tracą 10-15% materiału. Po dwóch latach w spoinach rosną chwasty, po trzech piasek się wypłukuje i kostka zaczyna się kiwać. Ażurowa płyta nie ma tego problemu, bo woda przechodzi przez nią, nie po niej.

Wyjątkiem jest kostka ekologiczna z otworami (np. typu Meba) o przepuszczalności 15-20%. Jej parametry są zbliżone do płyt ażurowych, ale koszt jest 2-2,5x wyższy za m². Płyta ażurowa 60x40x8 to obecnie najbardziej opłacalny stosunek przepuszczalności do ceny na rynku.

Porównanie nawierzchni na wjazd do garażu

Kratka trawnikowa z tworzywa wygrywa ceną i przepuszczalnością, ale przegrywa nośnością: pod kołami auta osobowego zaczyna się odkształcać po 2-3 latach. Sprawdza się na podjazdach używanych sporadycznie, do codziennego parkowania jest zbyt miękka.

Kiedy kostka brukowa ma sens

Kostka pełna jest lepsza, gdy garaż ma własny system odwodnienia liniowego z odpływem do kanalizacji deszczowej i zależy Ci na jednolitej nawierzchni z chodnikiem. Wtedy woda jest odprowadzana sztucznie, a przepuszczalność płyt nie ma znaczenia, liczy się estetyka i trwałość.

Konserwacja i pielęgnacja wjazdu z płyt ażurowych

Raz w roku, najlepiej wczesną wiosną, trzeba sprawdzić drożność kratki odpływowej. Liście, piasek i drobne kamienie zbierają się w ruszcie i zmniejszają przepływ. Wystarczy wyjąć ruszt, wypłukać wodą pod ciśnieniem i osadzić z powrotem. Czas trwania: 10 minut.

Podsypka cementowa pod płytami nie wymaga interwencji, jeśli była prawidłowo wykonana. Po 5-7 latach warto sprawdzić stabilność płyt, wchodząc na wjazd i obserwując, czy żadna się nie kołysze. Pojedyncza niestabilna płyta oznacza wypłukanie podsypki pod spodem, wymaga podniesienia i dosypania świeżej mieszanki 1:10.

Mycie ciśnieniowe raz na 2-3 lata usuwa mech i naloty z powierzchni płyt oraz z odsłoniętej podsypki granitowej. Ciśnienie 100-120 bar, dysza rotacyjna, odległość 30 cm od powierzchni. Bliżej można wypłukać piasek ze spoin.

Zimą nie stosuj soli drogowej na płytach ażurowych bez klasy XF4. Sól chlorkowa w połączeniu z cyklami zamrażania-rozmrażania niszczy powierzchnię betonu szybciej niż sam mróz. Bezpieczniejszy jest chlorek magnezu (MgCl₂) lub piasek kwarcowy jako posypka antypoślizgowa.

Najczęstsze błędy wykonawcze

Podsypka cementowa o grubości poniżej 3 cm po zagęszczeniu to najczęstszy błąd. Oszczędność 200-300 zł na materiale, a skutek: płyty pękają po pierwszej zimie, bo mróz podnosi je nierównomiernie. Minimum to 4 cm po zagęszczeniu, optymalnie 5-6 cm.

Brak dylatacji między wjazdem a garażem. Płyty ażurowe i wylewka garażowa mają różne współczynniki rozszerzalności cieplnej. Bez szczeliny dylatacyjnej 10-15 mm wypełnionej pianką PE lub kit elastycznym, wylewka pęka w miejscu styku z płytami po 2-3 sezonach.

Studnia chłonna zbyt płytka. Na gruntach gliniastych studnia o głębokości 0,5 m nie wchłonie wody przy intensywnych opadach. Woda wraca do rury i cofa się na powierzchnię. Minimalna głębokość to 1 m, optymalna 1,5-2 m, a na glinach nawet głębiej, do poziomu warstwy piaszczystej.

Ułożenie płyt bez sprawdzenia spadku przed montażem kratki. Korekta spadku po ułożeniu płyt wymaga ich demontażu i ponownego podsypania. Łata z poziomicą wodna pozwala wyznaczyć spadek jeszcze na etapie podsypki cementowej, kiedy poprawki są tanie.

Kiedy robić wjazd sezon i pogoda

Najlepszy okres to przełom kwietnia i maja albo wrzesień-październik. Temperatura 10-20°C, brak intensywnych opadów, podłoże nieprzemarznięte. Cement 42,5 wiąże prawidłowo w temperaturze 5-25°C, optymalnie 15-20°C.

Układanie w lipcu przy 30°C i silnym słońcu przyspiesza wiązanie cementu, co utrudnia zagęszczanie i wyrównywanie. Trzeba zraszać podsypkę wodą co 2 godziny i przykrywać ułożone płyty folią na 24 godziny, by nie wyschły zbyt szybko.

Unikaj układania w listopadzie i grudniu. Temperatura poniżej 5°C spowalnia wiązanie cementu nawet czterokrotnie, a jednocześnie występuje ryzyko przymrozków nocnych. Podsypka, która nie związała przed mrozem, traci 30-50% zakładanej wytrzymałości.

Intensywne opady w trakcie prac (ponad 10 mm/dobę) wypłukują cement z podsypki. Trzeba przykryć świeżo ułożoną podsypkę folią i wznowić prace po 2-3 dniach suszy.

Checklist przed rozpoczęciem budowy

• Sprawdź przepuszczalność gruntu: wykop 30 cm, wlej 10 l wody, zmierz czas wsiąkania (poniżej 5 min na piasku, powyżej 60 min na glinie)
• Wyznacz spadek 1,5-2% od garażu za pomocą niwelatora lub poziomicy wodnej
• Zamów płyty z zapasem 10% na cięcie i straty
• Zaplanuj odprowadzenie: kratka, rura, studnia chłonna lub rów melioracyjny
• Sprawdź poziom wód gruntowych w najbliższej studni, studnia chłonna musi być powyżej tego poziomu
• Upewnij się, że spadek terenu działki pozwala na odpływ grawitacyjny z wjazdu

Macie podobny problem z zalewaniem garażu, czy to woda podjeżdża pod same drzwi, czy raczej spływa bokiem? Podpowiedzcie w komentarzach, jaki macie grunt i jak radzicie sobie z odprowadzeniem, sprawdzę, czy ten sam schemat zadziała w Waszych warunkach.

Źródła i normy: PN-EN 1339 (betonowe płyty nawierzchniowe), PN-EN 197-1 (cement CEM I 42,5 R), PN-EN ISO 1461 (cynkowanie ogniowe), PN-EN 998-2 (zaprawy murarskie), PN-EN 12004 (kleje do płytek), Eurocode 2 (projektowanie konstrukcji betonowych), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.). Dane o przepuszczalności gruntów: klasyfikacja wg PN-EN ISO 14688-2. Dane techniczne materiałów na podstawie kart technicznych producentów krajowych (stan na I kwartał 2024).
