Odwodnienie podjazdu przed garażem – co naprawdę działa?

Jakie odwodnienie liniowe do wjazdu wybrać?

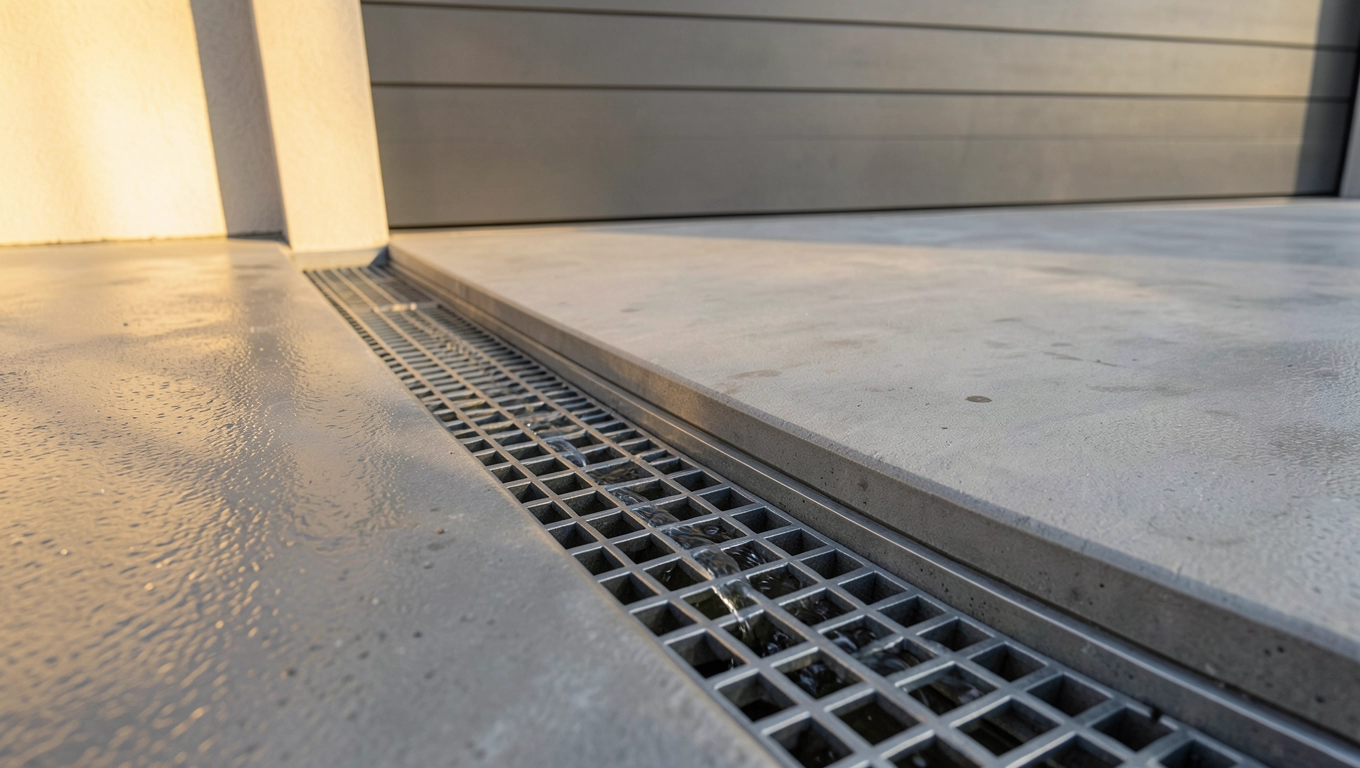

Przy wjeździe do garażu najczęściej sprawdza się korytko liniowe z polimerbetonu albo z żywicy poliestrowej zbrojonej włóknem szklanym. Klasa obciążenia A15 do B125 w zupełności wystarcza dla samochodu osobowego, bo koło przenosi nacisk ok. 500-800 kPa rozłożone na powierzchnię styku. Ruszt musi być ze stali ocynkowanej lub żeliwa sferoidalnego, najlepiej typu kratowego albo mostkowego, żeby liście nie zatykały przelotu. Szerokość światła korytka 100 mm wystarcza przy spadku podłużnym 0,5-1% do odprowadzenia wody z pasa jezdnego o szerokości do 3 m. Głębokość zabudowy zwykle mieści się w 80-120 mm, co pozwala ułożyć je bezpośrednio w warstwie podbudowy z betonu C16/20.

• Jakie odwodnienie liniowe do wjazdu wybrać?
• Montaż wpustu i odpływu przy garażu krok po kroku
• Najczęstsze błędy przy odprowadzaniu wody z podjazdu

Parametry materiałowe i wytrzymałościowe

Polimerbeton wytrzymuje ściskanie 90-120 MPa, a jego nasiąkliwość nie przekracza 0,1%, dzięki czemu mróz nie rozrywa struktury. Żywica poliestrowa z włóknem szklanym osiąga 60-80 MPa i waży 30-40% mniej niż tradycyjny beton, co ułatwia montaż w pojedynkę. Korytka z PVC-U o wytrzymałości 45-55 MPa pozostają najtańszą opcją, jednak ich odporność na UV spada po 8-10 latach ekspozycji i wtedy mogą pękać w narożnikach. Przy wyborze trzeba sprawdzić zgodność z normą PN-EN 1433, która definiuje klasy obciążenia A15 do F900 oraz wymogi szczelności.

Kiedy wybrać korytko punktowe zamiast liniowego

Wpust podwórzowy z koszem osadczym lepiej sprawdza się na wąskim podjeździe o szerokości poniżej 2,5 m, gdzie korytko liniowe byłoby nieproporcjonalnie długie. Przy wlocie 200×200 mm i podłączeniu rury DN110 potrafi odprowadzić do 4 l/s, co pokrywa 90% opadów nawalnych w Polsce. Nie nadaje się natomiast na terenach, gdzie woda spływa z dachu strumień z rynny potrafi w ciągu minuty zalać kosz, a wtedy zaczyna przepływać przez krawężnik. Korytko liniowe rozkłada ten napływ na całą długość, więc znosi intensywniejsze ulewy.

Tabela porównawcza rozwiązań

Kiedy NIE stosować danego rozwiązania

Korytek z PVC-U nie układa się na podjazdach z ruchem cięższym niż osobowy, bo klasa A15 dopuszcza jedynie 1,5 tony nacisku. Odwodnienia szczelinowe wymagają idealnie równego spadku, inaczej woda stoi w szczelinie i zamarza zimą, rozsadzając materiał. Wpust punktowy nie zadziała na gruncie gliniastym bez drenażu rozsączającego, bo woda cofa się przez rurę i wypłukuje podsypkę. Polimerbeton z kolej jest za twardy na podbudowy asfaltowe o grubości poniżej 5 cm, pęka przy nierównomiernym osiadaniu.

Montaż wpustu i odpływu przy garażu krok po kroku

Pierwszy etap to wytyczenie przebiegu korytka wzdłuż bramy garażowej, 5-10 cm przed progiem, żeby woda nie wlewała się pod drzwi. Rowek kopie się na głębokość 25-30 cm, a szerokość daje 35-40 cm, by zmieścić podbudowę z chudego betonu. Dno profiluje się z spadkiem podłużnym 0,5-1% w kierunku studzienki lub skrzynki rozsączającej, zgodnie z PN-EN 12056-3 dotyczącą grawitacyjnego odprowadzania ścieków.

Podbudowa i osadzenie korytka

Na ubity grunt sypie się 10 cm podsypki żwirowej frakcji 8-16 mm i zagęszcza płytową zagęszczarką do wskaźnika Is ≥ 0,95. Na to wylewa się 8-10 cm ławy z betonu C16/20, w którym osadza się korytko, regulując wysokość niwelatorem. Boczne ścianki korytka muszą wystawać 2-3 mm ponad planowaną nawierzchnię, ponieważ kostka brukowa osiada po ubiciu o 3-5 mm. Po związaniu betonu, czyli po 24-48 godzinach, można układać nawierzchnię.

Podłączenie do odbiornika wody

Odprowadzenie wody kieruje się do trzech możliwych miejsc: kanalizacji deszczowej, studni chłonnej albo skrzynki rozsączającej. Przy podłączeniu do kanalizacji trzeba pamiętać o zamontowaniu syfonu suchego, który zamyka odpływ przy braku wody i nie wpuszcza odorów z rury. Średnica rury odpływowej to minimum DN110 dla korytka 100 mm, a spadek 1-2% w kierunku studzienki. Na terenach z wysokim poziomem wód gruntowych, powyżej 1,2 m poniżej powierzchni, wstawia się zawór zwrotny, żeby cofająca się woda nie zalewała garażu.

Uszczelnienie i wklejenie rusztu

Styk korytka z nawierzchnią uszczelnia się elastycznym sznurem dylatacyjnym o średnicy 8 mm i zalewa masą poliuretanową odporną na mróz. Ruszt osadza się w korytku na zatrzask albo śrubę, w zależności od producenta, żeby nie podskakiwał pod kołami. Co 6 m korytka wykonuje się dylatację wypełnioną trwale elastycznym kitem, kompensującą ruchy termiczne, które przy 20-metrowej długości mogą wynosić do 15 mm.

Kiedy NIE montować samodzielnie

Garaż podpiwniczony, gdzie odwodnienie musi współpracować z przepompownią, wymaga projektu instalacji sanitarnej i nadzoru uprawnionego kierownika budowy. Podłączenie do kanalizacji ogólnospławnej w niektórych gminach wymaga pozwolenia wodnoprawnego, zwłaszcza przy odprowadzaniu więcej niż 1 l/s. Remont istniejącego podjazdu z kostki bez demontażu całej nawierzchni zwykle nie ma sensu, bo cięcie i doklejanie korytka obniża szczelność połączeń.

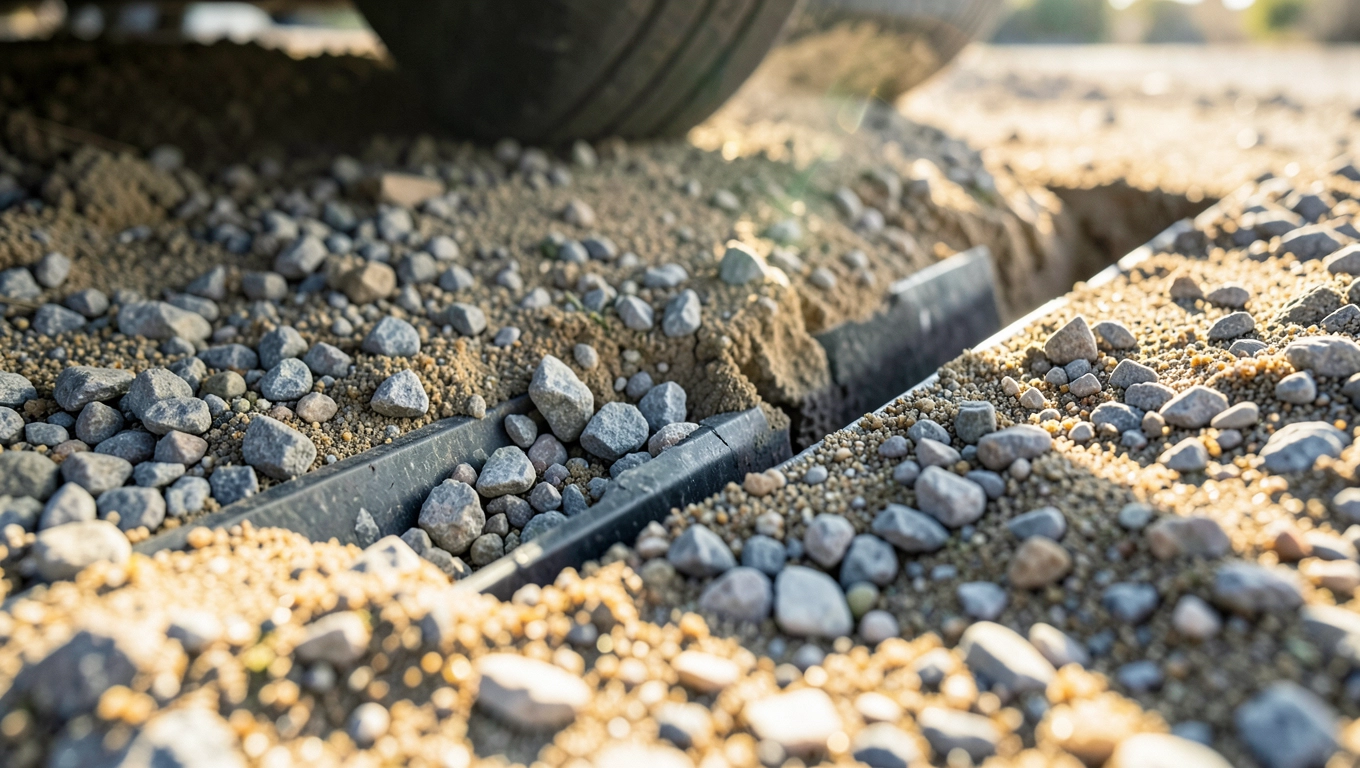

Najczęstsze błędy przy odprowadzaniu wody z podjazdu

Najbardziej kosztowny błąd to rezygnacja z podbudowy betonowej pod korytkiem i osadzenie go wyłącznie w podsypce piaskowej. Pod naciskiem koła grunt ugina się nierównomiernie, korytko pęka w najsłabszym punkcie, czyli przy połączeniu z odpływem, a naprawa wymaga rozbiórki nawierzchni na odcinku 2-3 m. Drugi grzech to zbyt mały spadek, poniżej 0,3%, przy którym woda płynie tak wolno, że piasek opada jeszcze w korytku i tworzy zatory. Prawidłowy spadek 0,5-1% zapewnia prędkość przepływu 0,6-1,0 m/s, która samoczynnie wymiata cząstki stałe w kierunku odpływu.

Klasycznym błędem jest też brak kosza osadczego na wpustach i studzienkach, do których spływają liście i piasek z korytek. Bez niego po dwóch sezonach rura DN110 zarasta osadem do 60% przekroju i woda zaczyna się cofać. Studzienka rewizyjna z koszem o pojemności 8-12 l wymaga czyszczenia raz w roku, najlepiej po jesieni, i kosztuje 90-160 zł. Bez niej trzeba rozbierać nawierzchnię i czyścić rurę sprężyną, co jest trzykrotnie droższe.

Złe podłączenie do kanalizacji

Podłączenie odpływu do kanalizacji sanitarnej zamiast deszczowej to częsty błąd w starszych budynkach, gdzie rozdział instalacji nie został wykonany. Deszczówka z podjazdu niesie piasek, piasek osadza się w osadniku biologicznym przydomowej oczyszczalni i po 3-4 latach trzeba ją wypompowywać regularnie zamiast co 2-3 lata. W takiej sytuacji lepiej skierować wodę do skrzynki rozsączającej albo studni chłonnej, jeśli pozwala na to przepuszczalność gruntu powyżej 0,3 m/h. Na gruntach gliniastych rozsączanie nie zadziała i wtedy zostaje jedynie zbiornik retencyjny z pompą.

Brak dylatacji i uszczelnień

Korytko ułożone bez dylatacji na połączeniu z wylewką garażową najczęściej pęka w pierwszą zimę, bo beton nawierzchniowy pracuje inaczej niż polimerbeton. Szczelina dylatacyjna szerokości 10 mm wypełniona pianką PE i kitem trwale elastycznym klasy 25LM kompensuje ruchy ±5 mm, które normalnie występują przy zmianach temperatury od -20°C do +35°C. Brak takiej szczeliny powoduje naprężenia rzędu 5-8 MPa, a polimerbeton pęka przy 9-12 MPa, więc granica jest bardzo blisko.

Nieprawidłowy dobór klasy obciążenia

Korytko klasy A15 wytrzymuje 1,5 tony nacisku punktowego, co wystarcza dla auta osobowego, ale nie dla busa dostawczego, który waży 3,5 tony. Na podjazdach, gdzie parkują pojazdy cięższe niż 3 tony, trzeba stosować klasę C250, a przy regularnym wjeździe aut ciężarowych nawet D400. Oszczędność 100-150 zł na metrze korytka A15 zamiast C250 kończy się wymianą całego odcinka po 2-3 latach intensywnego użytkowania.

Każde odwodnienie podjazdu przed garażem z wiekiem traci 5-10% przepustowości przez osad, dlatego przegląd raz w roku to nie kaprys, a konieczność. Czyszczenie kosza, płukanie korytka i kontrola spadku zajmują ok. 40 minut, a chronią przed kosztownym rozbieraniem nawierzchni.

Zaniedbanie spadku poprzecznego podjazdu

Samo odwodnienie liniowe nie wystarczy, jeśli nawierzchnia podjazdu nie ma spadku poprzecznego 2-3% w kierunku korytka. Na płaskim asfalcie woda stoi w zagłębieniach, zamarza zimą i tworzy niebezpieczne lodowe soczewki. Prawidłowy spadek poprzeczny zapewnia, że 90% wody spływa grawitacyjnie do korytka, a korytko odbiera resztę zanim zdąży wniknąć w spoiny kostki brukowej. Bez tego korytko działa tylko przy intensywnym deszczu, a przy mżawce woda po prostu stoi.

Cena robocizny przy montażu odwodnienia podjazdu przed garażem to zwykle 180-280 zł za metr bieżący, co przy 6-metrowym wjeździe daje 1080-1680 zł. Materiał zamyka się w 1500-2500 zł, a całość z rusztem, rurami i syfonem mieści się w przedziale 2600-4200 zł, czyli poniżej 1% wartości przeciętnego segmentu z garażem.

Wykonanie odwodnienia podjazdu przed garażem warto powierzyć ekipie, która pokaże wcześniej projekt z obliczonym spadkiem i przekrojem korytka, a nie zaczyna od pytania, jaki kolor rusztu się podoba. Wymóg takiego podejścia wynika z rozporządzenia Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), które w § 57-58 nakazuje odprowadzanie wód opadowych z powierzchni utwardzonych w sposób nie zagrażający konstrukcji budynku. Pomocne są też aktualne wytyczne producentów korytek publikowane w kartach technicznych oraz normy PN-EN 1433, PN-EN 12056-3 i PN-EN 1610 dotyczące kanałów odwadniających i szczelności rur. Szczegółowe dane o doborze klasy obciążenia i materiałów znaleźć można też w katalogach technicznych publikowanych przez Polskie Stowarzyszenie Producentów i Dystrybutorów Systemów Odwodnienia, dostępnych na stronie psipso.pl.
