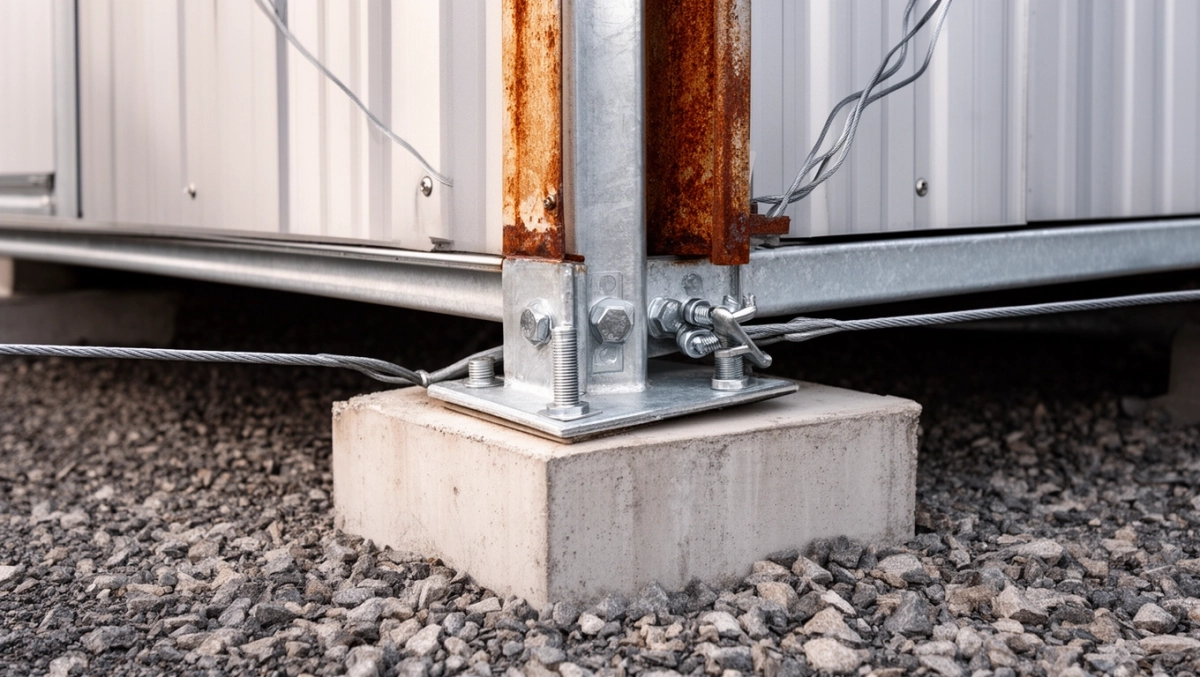

Mocowanie garażu blaszanego: kotwy, które trzymają nawet przy huraganie

Wystarczy podmuch 90 km/h, by blaszak bez kotew odjechał jak latawiec. Prawidłowe mocowanie garażu blaszanego to nie formalność, lecz różnica między spokojnym snem a wizytą ubezpieczyciela z kwitkiem w ręku. Poniżej konkretne dane, sprawdzone rozwiązania i instrukcja, którą można od razu wziąć na budowę.

• Jakie kotwy do garażu blaszanego na wylewce, bloczkach i kostce?
• Ile kotew potrzebujesz do garażu 3x5 i 4x6 metra?
• Montaż kotew trzpieniowych i chemicznych krok po kroku
• Najczęstsze błędy przy mocowaniu garażu blaszanego

Jakie kotwy do garażu blaszanego na wylewce, bloczkach i kostce?

Wybór kotwy zaczyna się od odpowiedzi na jedno pytanie: do czego mocujemy? Wylewka betonowa, podmurówka z bloczków, kostka brukowa i sam grunt wymagają zupełnie innej techniki, bo inaczej rozkłada się obciążenie i inaczej pracuje podłoże. Poniższa tabela pokazuje pięć podstawowych typów, ich nośność oraz orientacyjne ceny, żeby dobrać rozwiązanie do konkretnej sytuacji, a nie na ślepo.

Kotwa trzpieniowa to klasyka na wylewce: stalowy trzpień z koszulką rozporową, który po dokręceniu klinuje się w otworze. Mechanizm jest prosty fizycznie, siła docisku działa promieniście na ścianki otworu, więc im twardszy i grubszy beton, tym większa realna nośność. Na wylewce 10 cm kotwa 10×100 mm utrzymuje deklarowane 400 kg, pod warunkiem że beton osiągnął pełną wytrzymałość, czyli 28 dni od wylania.

Kotwy chemiczne idą o krok dalej. Zamiast mechanicznego klinowania żywica wypełnia każdą nierówność otworu i tworzy monolit ze ścianami, więc nośność rozkłada się na całą powierzchnię styku, a nie punktowo. To jedyne sensowne rozwiązanie, gdy podłoże jest spękane, beton starej jakości lub gdy wiercenie trafia w krawędź. Wymaga jednak czyszczenia otworu szczotką i pompką, bo pył obniża przyczepność żywicy nawet o 50%.

Kotwa sadownicza, zwana też śrubą gruntową, ma spiralne zwoje, które wkręca się w ziemię jak śrubę w drewno. Sprawdza się tam, gdzie nie ma betonu w ogóle, na przykład przy montażu na trawniku czy ubitej podsypce. Jej nośność jest niższa niż kotew wklejanych, bo trzyma grunt, a nie strukturę, więc w gliniastej, wilgotnej ziemi pracuje świetnie, a w piasku może się z czasem poluzować. Haki z drutu zbrojeniowego to rozwiązanie tymczasowe, użyteczne na bloczkach, ale traktowane jedynie jako wzmocnienie, nie główne mocowanie.

Kotwienie bezpośrednio w kostkę brukową to proszenie się o kłopoty. Wiercenie w kostce powoduje mikropęknięcia, które po pierwszym mrozie zamieniają się w widoczne rysy, a po roku w odłamany narożnik. Jeśli pod garażem jest kostka, poprowadź kotwy do płyty fundamentowej wylanego obok lub zdejmij kostkę w miejscu mocowania i wylej tam dodatkowy blok betonu o wymiarach minimum 30×30×30 cm.

Dobór podłoża sprowadza się więc do trzech ścieżek. Wylewka betonowa minimum 10 cm grubości, zbrojona siatką i wiekiem 28 dni to fundament pierwszego wyboru, na którym pracują kotwy trzpieniowe lub chemiczne. Bloczki betonowe 24×24×38 cm ułożone na wypoziomowanej podsypce cementowo-piaskowej wymagają sadowniczych lub haków, bo wiercenie w bloczku daje mniejszą nośność niż w litej wylewce. Grunt rodzimy stabilizowany płytą chodnikową przyjmuje kotwy sadownicze o długości 60-80 cm.

Ile kotew potrzebujesz do garażu 3x5 i 4x6 metra?

Producenci blaszaków rzadko podają w instrukcji konkretną liczbę kotew, a szkoda, bo to kluczowa informacja. Zasada jest prosta: kotwimy obwód w równych odstępach, każdy narożnik dostaje dodatkowe wzmocnienie, a przy bramie podwajamy punkty mocowania. Rozstaw wzdłuż dłuższej krawędzi powinien wynosić 1,5-2 m, czyli dla garażu 5 m długości wychodzą trzy do czterech kotew na ścianę, plus dwie w narożnikach.

Konkretne liczby dla najpopularniejszych rozmiarów wyglądają tak: garaż 3×5 m potrzebuje od 8 do 12 kotew rozmieszczonych co około 1,8 m, z czego 4 sztuki przypadają na narożniki. Garaż 4×6 m to już 12-16 sztuk, bo obwód 20 m wymaga gęstszego kotwienia, szczególnie od strony zawietrznej, gdzie ssanie wiatru generuje największe siły. Przy bramie uchylnej warto dodać dwie kotwy po bokach otworu, bo tam konstrukcja pracuje najbardziej.

Skąd taka rozpiętość? Liczba kotew zależy od strefy wiatrowej, w której stoi budynek. Polska podzielona jest na trzy strefy w obciążeniu wiatrem wg normy PN-EN 1991-1-4 (Eurokod 1), przy czym w strefie I (zachód) wystarczy minimum 8 kotew dla garażu 3×5 m, a w strefie III (północ, Podhale, tereny górskie) trzeba doliczyć nawet 50% więcej punktów mocowania. Mapa stref dostępna jest w załączniku krajowym do normy, warto ją sprawdzić przed zakupem, bo w górach ssanie wiatru potrafi przekroczyć 1,2 kN/m², a blaszak bez kotwienia to wtedy bomba.

Oprócz strefy liczy się ekspozycja. Garaż stojący na otwartej działce, bez osłony drzew i budynków, łapie wiatr całą powierzchnią ścian i dachu, więc pracuje jak żagiel. W takim miejscu nawet 12 kotew to nie przesada, a dobrym pomysłem jest dodanie dwóch kotew do dachu, przechodzących przez blachę do konstrukcji wewnętrznej. Garaż w osłoniętej zatoce między budynkami wytrzyma z mniejszą liczbą, ale nie schodzimy poniżej minimum z tabeli, bo inwestycja w kotwy jest minimalna w porównaniu z kosztem nowego blaszaka po pierwszej wichurze.

Montaż kotew trzpieniowych i chemicznych krok po kroku

Sam montaż nie jest skomplikowany, ale wymaga precyzji, bo każdy milimetr luzu w otworze obniża nośność kotwy o kilka procent. Trzpieniowe mocowanie na wylewce zajmuje dwóm osobom około 3-4 godzin, chemiczne nawet 6-8 godzin, bo dochodzi czas wiązania żywicy, zwykle od 40 minut do kilku godzin w zależności od temperatury. Poniższa instrukcja obejmuje oba warianty, w zależności od wybranego rozwiązania.

Krok 1. Pomiar i oznaczenie punktów kotwienia. Zaznacz na dolnej ramie garażu punkty w odstępach co 1,5-2 m, w narożnikach zostaw po 15 cm od krawędzi, żeby śruba nie trafiła w szczelinę między profilami. Garaż musi stać na płycie lub bloczkach co najmniej 24 godziny, żeby rama ustaliła swoje położenie, dopiero wtedy rysujemy punkty na podłożu.

Krok 2. Wiercenie otworów. Wiertło musi mieć średnicę identyczną jak kotwa, a otwór powinien być o 1 cm głębszy niż długość kotwy, żeby kurz i pył nie blokowały pełnego osadzenia. Wiercenie prostopadle do podłoża, bez kołysania, bo owalny otwór to luz i spadek nośności. W betonie zbrojonym trafienie w pręt zbrojeniowe wymaga przesunięcia punktu o 5 cm i ponownego wiercenia, bo przebijanie stali uszkadza wiertło i osłabia kotwę.

Nie wierć w mokrym lub świeżym betonie. Beton potrzebuje minimum 28 dni w temperaturze 20°C, żeby osiągnąć 95% deklarowanej wytrzymałości. Wiercenie w młodszym betonie wyrywa kruszywo, a kotwa trzyma w próżni. W temperaturze poniżej 5°C żywica chemiczna wiąże wielokrotnie wolniej, a poniżej zera w ogóle nie twardnieje, więc montaż przekładamy na cieplejszy dzień.

Krok 3. Oczyszczenie otworów. Najczęściej pomijany etap, a decydujący o nośności. Szczotka druciana, pompka do wydmuchiwania lub odkurzacz, trzy do czterech powtórzeń, aż z otworu wyleci tylko czyste powietrze. W kotwach chemicznych producent żywicy podaje konkretną procedurę czyszczenia, zwykle wycieranie + wydmuchiwanie + ponowne wycieranie, i odstępstwo od niej oznacza redukcję siły wyrywania nawet o połowę.

Krok 4. Osadzenie kotwy. Trzpieniową wsuwamy ręcznie do oporu, delikatnie dobijając młotkiem przez drewniany klocek, żeby nie uszkodzić gwintu. W chemicznej najpierw wstrzykujemy żywicę od dna otworu, cofając dyszę, żeby nie powstawały pęcherzyki powietrza, następnie wkręcamy pręt gwintowany ruchem obrotowym, aż żywica wyleje się równomiernie. Czas wiązania sprawdzamy w karcie technicznej produktu.

Krok 5. Dokręcanie. Po stwardnieniu żywicy lub od razu w kotwach trzpieniowych dokręcamy nakrętkę kluczem dynamometrycznym, momentem 25-35 Nm dla kotwy M10. Zbyt mocne dokręcenie skręca gwint w betonie, zbyt słabe zostawia luz i rama pracuje pod obciążeniem. Na koniec kontrolujemy poziomicą, czy dolna krawędź garażu nie uniosła się po stronie dokręconej śruby.

Krok 6. Kontrola po 24 godzinach. Powtórne sprawdzenie momentu dokręcającego, bo beton pod obciążeniem może osiadać, a żywica kurczyć się przy wiązaniu. Luz wykrywamy wizualnie, szukając szczeliny między ramą a podkładką kotwy. Dokręcamy do ponownego oporu, a gdy po kilku dniach sytuacja się powtarza, wymieniamy kotwę na dłuższą lub przechodzimy na wersję chemiczną.

Najczęstsze błędy przy mocowaniu garażu blaszanego

Większość blaszaków, które odlatują przy pierwszej wichurze, miała kotwy, ale zamontowane w taki sposób, że ich skuteczność spadła niemal do zera. Oszczędność na czasie, brak wiedzy o właściwościach betonu i pomijanie newralgicznych punktów to trzy grzechy główne, które powtarzają się na polskich działkach. Oto konkretne pułapki, w które wpadają nawet doświadczeni wykonawcy.

Wylewka cieńsza niż 10 cm nie utrzyma żadnej kotwy, niezależnie od jej typu. Mechanika jest prosta: kotwa przenosi siłę na podłoże poprzez klinowanie, a cienka płyta pęka pod obciążeniem, zanim kotwa zdąży się rozporzyć. Spotykam się z wylewkami 6-7 cm, które przy próbie wyrwania kotwy 10×100 mm odłupują cały narożnik, zamiast trzymać. Minimum 10 cm, optymalnie 12-15 cm, zbrojona siatką stalową 4 mm w rozstawie 15×15 cm.

Brak podkładek szerokich pod nakrętką to drugi błąd, który widzę regularnie. Wąska podkładka M10 wciska się w profil ramy blaszaka przy każdym mocniejszym podmuchu i po sezonie rama ma dziurę wielkości monety. Podkładka płaska szeroka minimum 30 mm średnicy lub podkładka z gumy EPDM rozkłada siłę na większą powierzchnię i chroni blachę przed przecieraniem. Kosztuje 50 groszy, a różnica w trwałości to lata.

Pominięcie narożników to klasyka, która kosztuje najwięcej. Narożniki garażu przenoszą największe naprężenia, bo łączą dwie ściany i dach, więc przy wietrze pracują jak zawias. Brak kotwy w narożniku powoduje, że cała boczna ściana odchyla się od ramy, blacha zaczyna się zarywać na łączeniu, a po miesiącu garaż wygląda jak zdechły sześcian. Zasada: każdy narożnik minimum dwie kotwy, najlepiej po przekątnej.

Montaż w temperaturze poniżej zera to proszenie się o kłopoty z kotwami chemicznymi, ale też z trzpieniowymi. Mróz powoduje, że beton jest twardszy, ale i bardziej kruchy, więc wiercenie wywołuje mikropęknięcia wokół otworu. Po rozmrożeniu woda w szczelinach zamarza, rozszerza się i wypycha kotwę. Trzpieniowe kotwy zimą można montować z użyciem sprężonego powietrza do oczyszczenia otworu, ale chemiczne żywice poniżej 5°C albo wiążą niestandardowo wolno, albo w ogóle.

Zbyt płytkie osadzenie kotwy to błąd, który wynika z pośpiechu. Kotwa 10×100 mm powinna wejść minimum 90 mm w beton, a zostawiamy 1 cm na tolerancję wiercenia. W praktyce widywałem kotwy osadzone na 60-70 mm, bo wiertło się zatrzymało na zbrojeniu lub wykonawca się pospieszył. Taka kotwa przy wyrwaniu wyciągnie się z kawałkiem betonu i zostawi krater w wylewce, zamiast trzymać. Głębokość otworu zawsze mierzymy, nie zgadujemy.

Wybór podłoża bez sprawdzenia to ostatni grzech, o którym warto wspomnieć. Garaż blaszany wagi 350-500 kg na samej ramie, bez obciążenia, stawia na podłożu nacisk 30-70 kg/m². Kostka brukowa ułożona na podsypce piaskowej nie jest w stanie przenieść sił poziomych generowanych przez wiatr, więc nawet dobrze zamontowana kotwa wyciągnie kostkę razem z podlewem. W takiej sytuacji jedynym rozwiązaniem jest płyta fundamentowa wylana obok lub pod spodem, do której mocujemy bezpośrednio.

Konsekwencje braku kotwienia wykraczają poza uszkodzenie konstrukcji. W świetle prawa budowlanego (art. 48 Prawa budowlanego) garaż blaszany o powierzchni powyżej 35 m² wymaga zgłoszenia, a poniżej tej wartości traktowany jest jako obiekt tymczasowy, co nie zwalnia z obowiązku stabilnego posadowienia. Ubezpieczyciel w przypadku szkody wiatrowej niemal na pewno odmówi wypłaty, jeśli w dokumentacji brakuje informacji o kotwieniu lub kotwy są niezgodne ze sztuką budowlaną. Trudno o droższy sposób nauczenia się tej lekcji niż strata auta wartego 80 000 zł, bo blaszak bez kotew złapał podmuch.

Kotwy do garażu blaszanego to inwestycja rzędu 30-80 zł za komplet w przypadku trzpieniowych, 100-200 zł za sadownicze i 250-500 zł za chemiczne. Dla porównania: nowy blaszak 3×5 m kosztuje 3 000-6 000 zł, a koszt ewentualnego wyrwania i ponownego montażu po wichurze to minimum 1 500 zł, nie licząc ryzyka uszkodzenia auta. Proporcja kosztów kotwienia do wartości chronionego mienia wynosi 1:100 lub lepiej, więc pominięcie tego kroku to strata z ekonomicznego, nie tylko technicznego punktu widzenia.

Minimalna lista zakupów dla garażu 3×5 m na wylewce betonowej: kotwy trzpieniowe 10×120 mm, 12 sztuk, podkładki szerokie M10, 12 sztuk, nakrętki M10, 12 sztuk, wiertło do betonu 10 mm, jedno zapasowe, szczotka druciana do otworów 10 mm, poziomica 60 cm, klucz nasadowy 17 mm lub dynamometryczny 10-60 Nm. Łączny koszt 40-60 zł, czas montażu jedno popołudnie, trwałość minimum 15 lat przy prawidłowym montażu.

Wariant premium dla garażu 4×6 m na podmurówce z bloczków: kotwy chemiczne z tuleją siatkową, 16 sztuk, pręty gwintowane M10 długości 160 mm, żywica winyloestrowa lub epoksydowa w kartuszach 300 ml, 4 sztuki, dysza mieszająca, 4 sztuki, pompka do wydmuchiwania pyłu, wiertło 12 mm, szczotka 12 mm, klucz dynamometryczny. Koszt 350-500 zł, ale nośność na poziomie fundamentu inżynierskiego i spokój na dekady.

Dobór między wariantem ekonomicznym a premium zależy od strefy wiatrowej, ekspozycji działki i wagi tego, co stoi w garażu. Na otwartej przestrzeni, w strefie II lub III, z samochodem wartym kilkadziesiąt tysięcy złotych w środku, kotwy chemiczne zwracają się w pierwszym sezonie silnych wiatrów. Na osłoniętej działce, w strefie I, z garażem pełniącym rolę składu na narzędzia, trzpieniowe 10×120 mm w zupełności wystarczą.

Dane techniczne i normy wykorzystane w artykule: PN-EN 1991-1-4 (Eurokod 1: Oddziaływania na konstrukcje, część 1-4: Oddziaływania wiatru) z polskim załącznikiem krajowym określającym strefy obciążenia wiatrem. PN-EN 1992-1-1 (Eurokod 2: Projektowanie konstrukcji z betonu) definiuje wymaganą wytrzymałość betonu pod kotwy. Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), artykuł 48 reguluje kwestie obiektów tymczasowych i zgłoszeń. Mapy stref wiatrowych Instytutu Techniki Budowlanej dostępne są w serwisie ITB (itb.pl) w zakładce dotyczącej Eurokodów. Statystyki porywów wiatru w Polsce pochodzą z danych Instytutu Meteorologii i Gospodarki Wodnej (imgw.pl), średnia roczna maksymalnych porywów w strefie III przekracza 90 km/h.
