Jak zakotwiczyć garaż blaszany, żeby wiatr go nie porwał

Dlaczego kotwienie blaszaka to nie opcja, tylko konieczność

Pusty blaszak waży od 250 do 450 kilogramów. Tyle samo waży średniej wielkości niewielki motocykl, który stoi na stopce bocznej. Wystarczy podmuch wiatru o prędkości 80 kilometrów na godzinę, aby lekka konstrukcja zaczęła pełnić rolę żagla, w którym napór aerodynamiczny potrafi osiągać siłę kilkuset kilogramów. Garaż blaszany, który stoi na trawniku bez kotw, potrafi przelecieć przez całe podwórko albo wylądować na dachu sąsiada, bo żaden z profili nośnych nie jest zakotwiony na stałe w podłożu.

• Dlaczego kotwienie blaszaka to nie opcja, tylko konieczność
• Rodzaje kotw do garażu blaszanego w zależności od podłoża
• Kotwa trzpieniowa złoty standard mocowania do betonu
• Montaż kotew krok po kroku, czyli jak samemu zakotwiczyć blaszak
• Pięć grzechów montażu, które kosztują najwięcej
• Konserwacja i kontrola zakotwienia, czyli jak nie stracić gwarancji
• Tymczasowe kotwienie bez wylewki, kiedy beton jest niemożliwy
• FAQ, czyli pytania, które padają najczęściej

Ofiarą pada nie tylko samo auto. Niezakotwiony garaż zagraża też przechodniom, dzieciom bawiącym się na pobliskim placu i zwierzętom domowym. Ubezpieczyciel odmówi wypłaty odszkodowania, gdy w protokole oględzin pojawi się informacja o braku mocowania do podłoża, powołując się na art. 826 Kodeksu cywilnego i obowiązek należytej staranności właściciela. Jedna decyzja o zakupie kotw za kilkanaście złotych odwraca ten scenariusz.

Konstrukcja blaszaka nie ma własnej masy, która przeciwdziałałaby parciu wiatru. Dach działa jak skrzydło, a ściany boczne jak ster. Już przy wietrze 60 km/h siła unosząca działająca na dach o wymiarach 3×5 metrów sięga w przybliżeniu 300 kilogramów. Standardowa waga własna nie jest w stanie jej zrównoważyć. Dlatego każdy producent blaszaków w karcie gwarancyjnej zastrzega, że gwarancja obowiązuje wyłącznie przy poprawnym mocowaniu do podłoża.

Błędem jest założenie, że garaż stojący w rogu posesji, za żywopłotem i murem, jest bezpieczny. Zjawisko tunelowania wiatru między budynkami potrafi zwiększyć jego prędkość o 30-40 procent względem otwartej przestrzeni. Pozornie osłonięte miejsce bywa więc najbardziej narażone na nagłe podmuchy boczne, które wyrywają konstrukcję z posadowienia w ciągu kilku sekund.

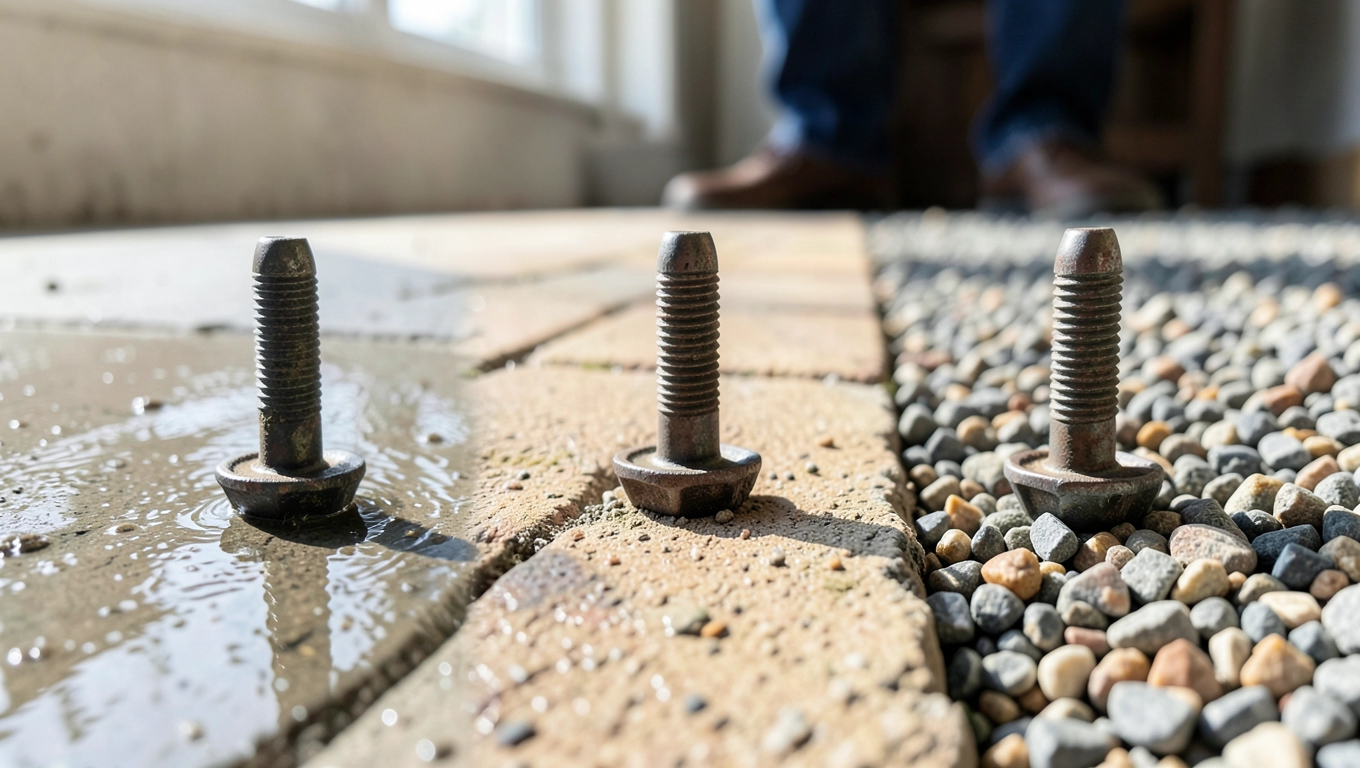

Rodzaje kotw do garażu blaszanego w zależności od podłoża

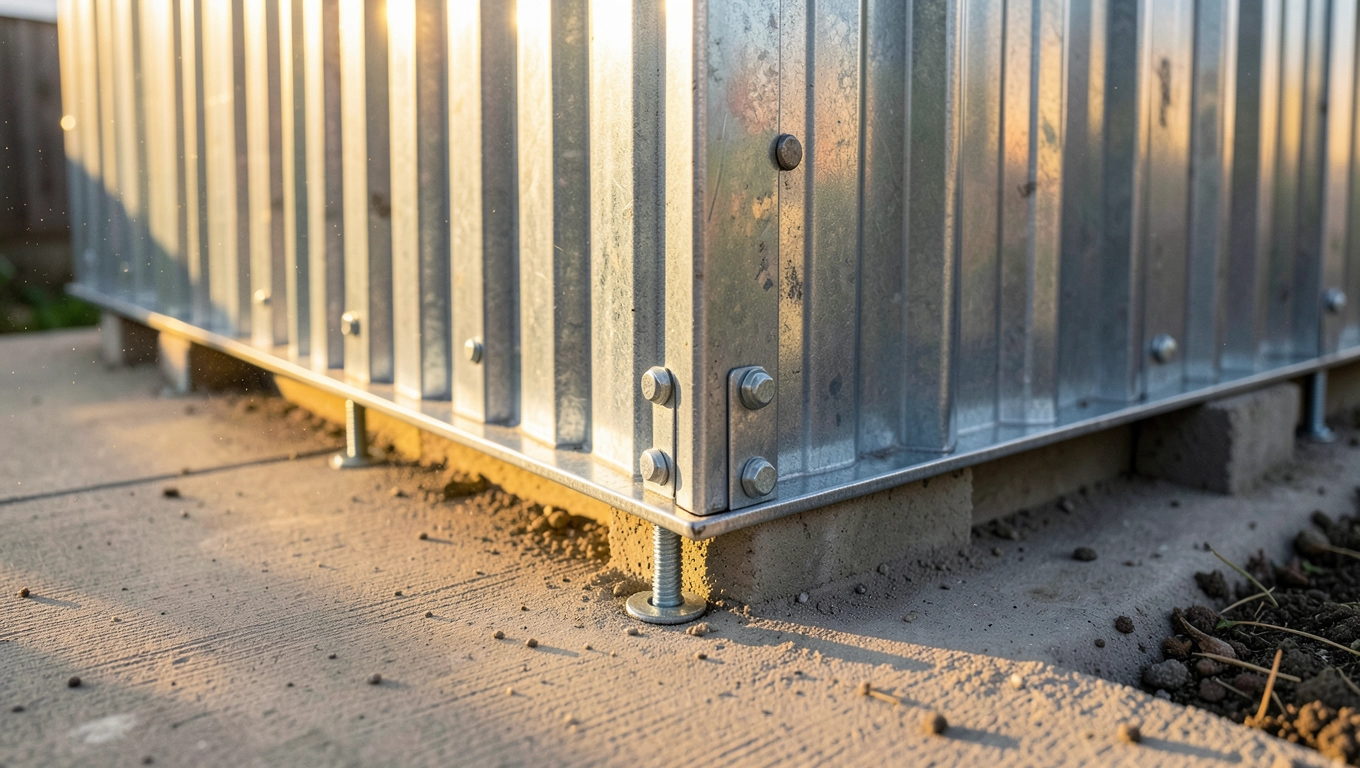

Dobór kotwy zaczyna się od odpowiedzi na pytanie, do czego dokładnie mocujemy. Inaczej wygląda mocowanie garażu blaszanego do podłoża z betonowej wylewki, inaczej do kostki brukowej, a jeszcze inaczej do gruntu. Każde podłoże przenosi obciążenia w inny sposób i wymaga kotwy o odpowiedniej geometrii trzpienia, długości strefy rozporowej oraz klasie stali.

Przy wylewce betonowej o grubości co najmniej 12 centymetrów i klasie C20/25 najlepiej sprawdzają się kotwy trzpieniowe ze stali ocynkowanej lub nierdzewnej. Stal węglowa bez powłoki ochronnej skoroduje po dwóch, trzech sezonach i utraci trwałość połączenia. Klasa stali A2 (AISI 304) wystarcza w większości lokalizacji. Klasa A4 (AISI 316) zalecana jest w pasie nadmorskim oraz na terenach przemysłowych, gdzie powietrze zawiera jony chlorkowe lub tlenki siarki.

Kotwy sadownicze, zwane też śrubami gruntowymi, różnią się od trzpieniowych tym, że nie wymagają wcześniejszego nawiercania otworu. Ich spiralna końcówka wkręca się w ziemię lub glinę na głębokość 50-80 centymetrów. Nośność zależy od rodzaju gruntu: w piasku wynosi około 200 kilogramów na punkt, a w glinie zwartej potrafi przekroczyć 400 kilogramów. Sprawdzają się tam, gdzie wylewka jest zbyt kosztowna lub niemożliwa do wykonania ze względu na warunki zabudowy.

Uwaga: mocowanie garażu blaszanego do kostki brukowej bez podbudowy betonowej to proszenie się o kłopoty. Kostka wypiętrza się pod spodem garażu przy pierwszym mocnym mrozie albo po intensywnych opadach. Wiatr potrafi poderwać konstrukcję razem z kilkoma metrami kwadratowymi kostki, bo fugi piaskowe nie stanowią żadnego mocowania. Rozwiązaniem jest kotwa wkręcana przez kostkę do warstwy nośnej, ale i tak koszt oraz czas montażu przewyższają wylanie prostej wylewki.

Na asfalcie stosuje się kotwy talerzowe z szeroką podkładką, które dociskają powierzchnię i zapobiegają wyrwaniu bez naruszania struktury nawierzchni. Wymagają jednak wstępnego nawiercenia otworu i użycia żywicy kotwiącej lub kołka rozporowego, bo sam talerz nie utrzyma konstrukcji przy ssącym działaniu wiatru.

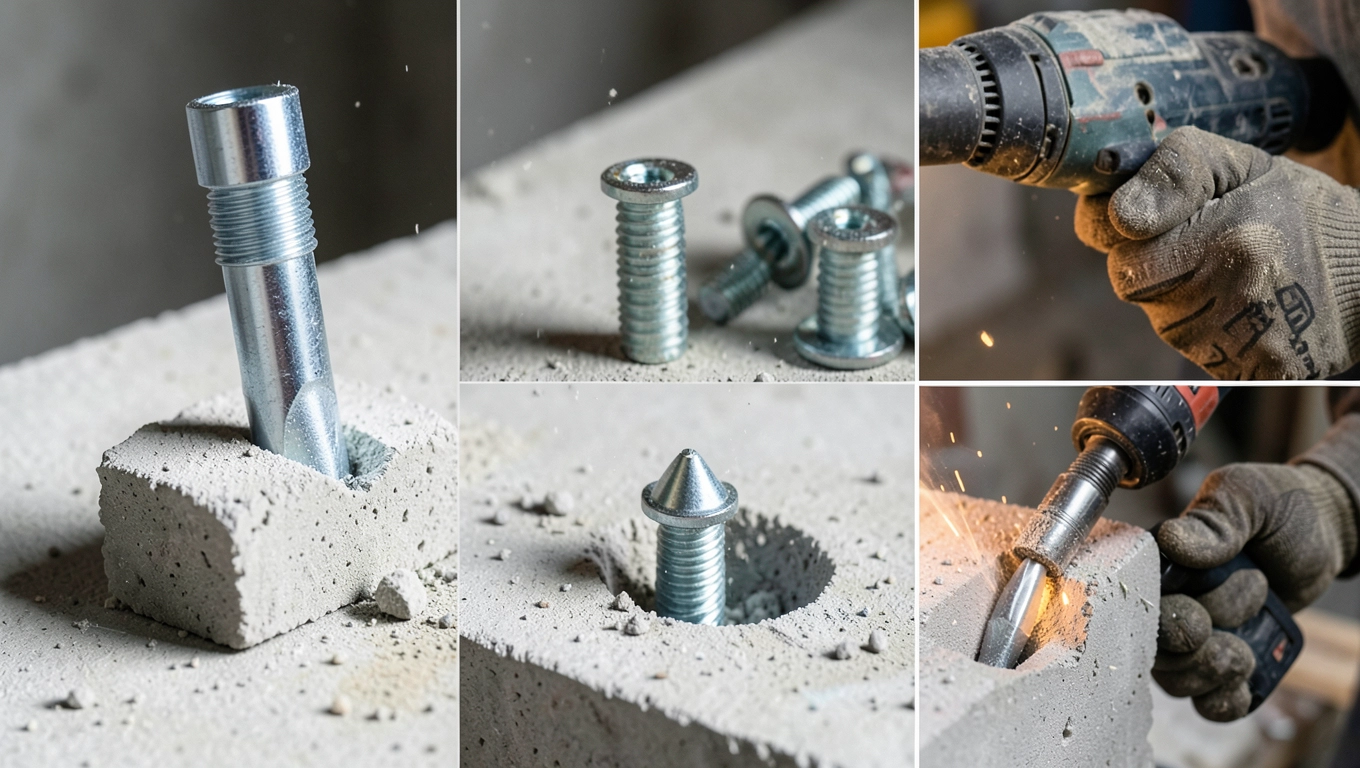

Kotwa trzpieniowa złoty standard mocowania do betonu

Kotwa trzpieniowa stalowa z gwintem wewnętrznym M8-M10 i trzpieniem klinowym to rozwiązanie najczęściej wybierane przez fachowców zajmujących się montażem blaszaków. Zasada działania opiera się na mechanicznej sile rozporowej, która powstaje, gdy wbijany klin rozpręża koszulkę kotwy wewnątrz otworu. Ściany otworu przejmują naprężenia promieniowe i zamieniają je na siłę tarcia ograniczającą wyrywanie. Nośność 400 kilogramów na pojedynczy punkt w betonie C20/25 to wynik potwierdzony aprobatami technicznymi ITB oraz kartami technicznymi producentów, nie marketingowy slogan.

Norma PN-EN 1992-4 (Eurocode 2, część 4) reguluje zasady obliczania i projektowania zakotwień w betonie. Dokument dzieli kotwy na kategorie w zależności od warunków środowiskowych, obciążenia statycznego i dynamicznego oraz odporności ogniowej. Standardowy blaszak, który nie jest strefą zagrożenia wybuchem ani obciążeniem tłumem, kwalifikuje się do klasy użytkowania A1. Wymaga to kotew z aprobatą do betonu niesękatego, z oznaczeniem literowym i numerycznym zgodnym z wytycznymi EAD 330232.

Warto zwrócić uwagę na długość strefy rozporowej. Kotwa 10×100 milimetrów oznacza średnicę 10 milimetrów i długość roboczą 100 milimetrów. W betonie minimalna głębokość osadzenia to 80 milimetrów, a zalecana ze względu na pełne rozprężenie, 95 milimetrów. Przy głębszym osadzeniu (120-150 mm) nośność rośnie o 15-20 procent, bo klin ma dłuższą drogę rozporu i większą powierzchnię styku ze ściankami otworu.

Kotwy trzpieniowe mają swoje ograniczenia. Nie nadają się do betonu o wytrzymałości poniżej C16/20, do podłoży spękanych ani do kamienia naturalnego o niskiej spoistości. W takich warunkach klin rozpręża materiał zamiast w nim osiąść, co prowadzi do wyłamania stożka betonowego wokół kotwy. W betonie architektonicznym z widocznym kruszywem lepiej sprawdzają się kotwy wklejane na żywicę, które nie generują naprężeń mechanicznych.

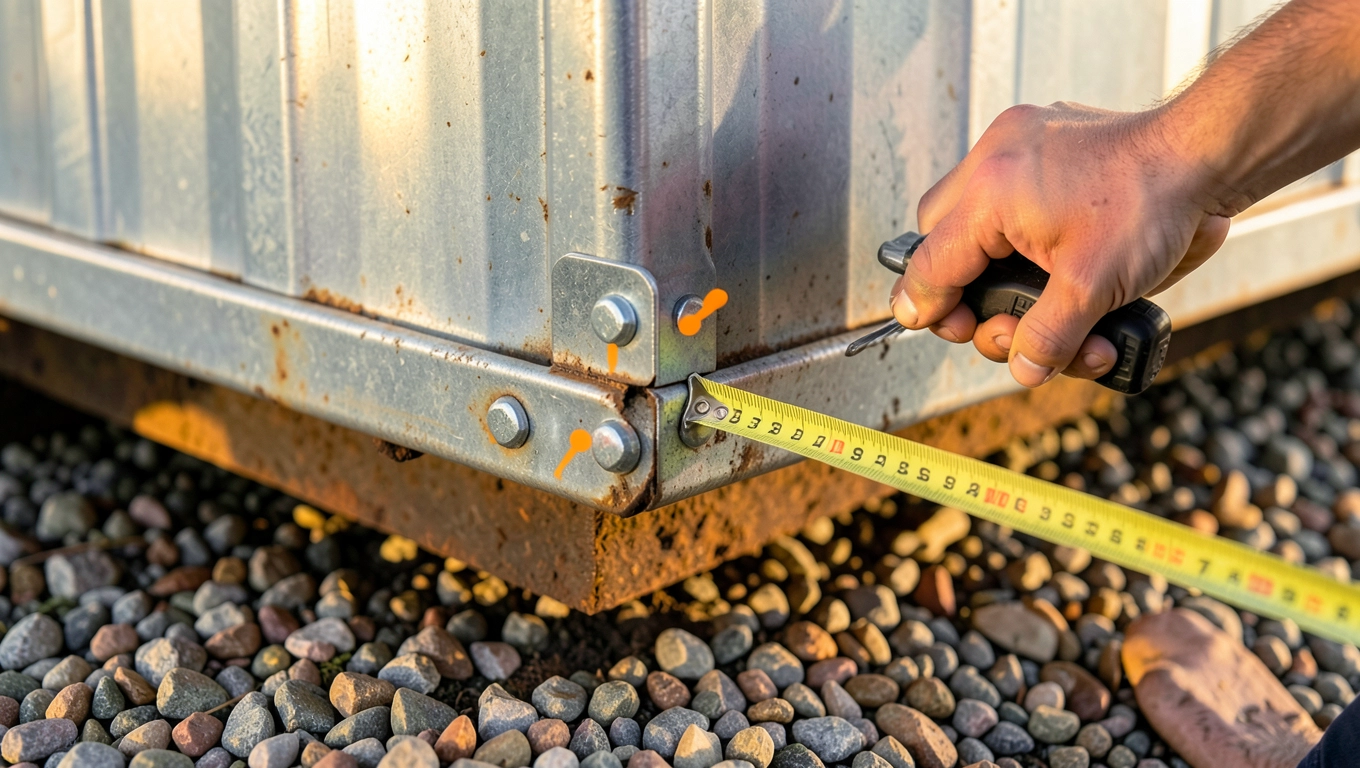

Montaż kotew krok po kroku, czyli jak samemu zakotwiczyć blaszak

Przed rozpoczęciem pracy należy ustalić liczbę kotew. Prosta zasada mówi: jedna kotwa co 1,5 metra bieżącego obwodu dolnej krawędzi garażu plus dodatkowe cztery w narożnikach. Dla garażu 3×5 metrów obwód wynosi 16 metrów, co przekłada się na 10-11 kotw wzdłuż krawędzi plus cztery narożne, łącznie 14 punktów mocowania. Przy średniej cenie 2,50 zł za kotwę koszt materiału zamyka się w kwocie 35-45 zł za cały garaż.

Potrzebne narzędzia obejmują wiertarkę udarową z wiertłem 10 milimetrów do betonu, młotek średniej wielkości do wbijania trzpienia, klucz płaski lub nasadowy do dokręcania śruby, poziomicę 60-centymetrową, okulary ochronne i rękawice robocze. W przypadku braku wiertarki udarowej można zastosować kołki rozporowe z plastikową koszulką, choć ich nośność jest niższa o 30-40 procent. Zastępują wiertarkę w sytuacji, gdy beton jest miękki lub wylewka stosunkowo płytka.

Pierwszy etap to wyznaczenie punktów montażu. Blaszak wygodniej jest ustawić na miejscu docelowym, a dopiero potem zaznaczyć ołówkiem lub markerem miejsca na otwory w profilu dolnym. Poziomnica pozwala sprawdzić, czy konstrukcja stoi równo, bo nawet niewielkie przechylenie zaburzy rozkład obciążeń na poszczególne kotwy i zwiększy ryzyko wyrwania dwóch, trzech najbardziej obciążonych punktów.

Nawiercanie wykonuje się przy wyłączonym udarze w pierwszych milimetrach, aby wiertło nie skoczyło po gładkiej powierzchni metalu. Po przebiciu blachy włącza się udar i kontynuuje wiercenie na wymaganą głębokość. Otwór musi być co najmniej 10 milimetrów głębszy niż długość robocza kotwy, bo inaczej klin wypycha pył betonowy i nie osiąga pełnego rozprężenia. Po wywierceniu otwór czyści się gruszka lub sprężonym powietrzem, ponieważ resztki pyłu zmniejszają przyczepność i obniżają nośność nawet o 25 procent.

Kolejne czynności to wbicie kotwy młotkiem tak, aby jej kołnierz znalazł się na powierzchni blachy, a następnie dokręcenie śruby momentem 25-35 niutonometrów. Zbyt mocne dokręcenie ścina gwint lub wyrywa klin z koszulki. Zbyt słabe nie zapewnia pełnego rozprężenia. Po zamontowaniu wszystkich kotew warto pociągnąć za profile w różnych miejscach, by sprawdzić, czy któryś punkt nie "chodzi" i czy mocowanie nie wymaga poprawki.

Checklist przed montażem:

• Wypoziomowanie i ustawienie garażu w pozycji docelowej
• Oznaczenie otworów w profilu dolnym co 1-1,5 metra
• Dodatkowe otwory w odległości 20 cm od każdego narożnika
• Wiertło 10 mm, udar wyłączony na początku, włączony po przebiciu blachy
• Głębokość otworu co najmniej 110 mm dla kotwy 10×100
• Oczyszczenie otworu z pyłu przed włożeniem kotwy
• Wbijanie młotkiem do oporu kołnierza
• Dokręcanie śruby momentem 25-35 Nm

Standardowy garaż 3×5 metrów z 14 kotwami montuje się w 2-3 godziny pracy jednej osoby z podstawowymi narzędziami. Czas obejmuje rozstawienie konstrukcji, nawiercenie 14 otworów, zamontowanie kotw i kontrolę poprawności mocowania. Nawet osoba bez doświadczenia budowlanego poradzi sobie z tym zadaniem, o ile dysponuje wiertarką udarową i odrobiną cierpliwości.

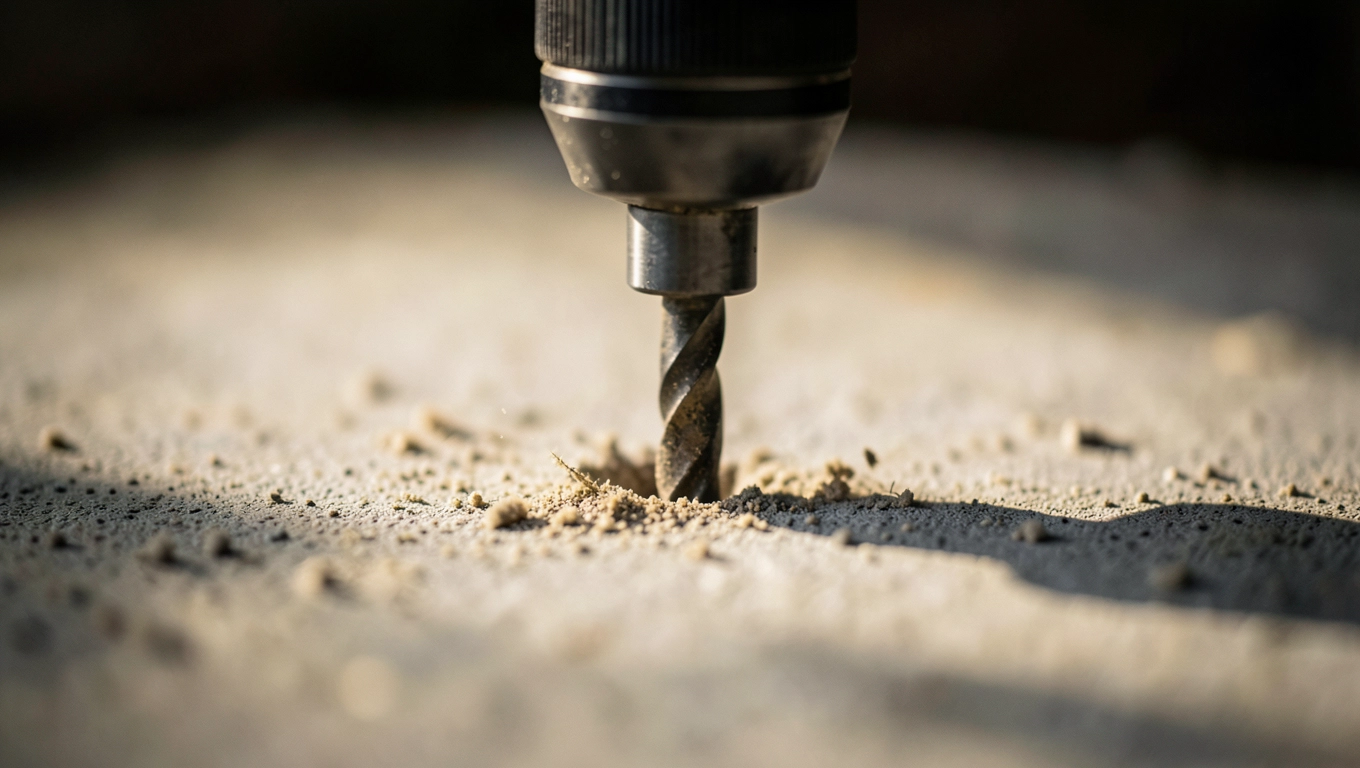

Pięć grzechów montażu, które kosztują najwięcej

Najczęstszym błędem jest wiercenie zbyt płytkich otworów. Kotwa trzpieniowa wymaga pełnej głębokości osadzenia, inaczej nie rozwinie pełnej siły rozporowej. Kolejna pomyłka to zbyt mała średnica wiertła. Przy kotwie 10 milimetrów wiertło 10 mm wchodzi z oporem i kotwa nie dociska ścianek. Prawidłowa średnica to 10 milimetrów, ale wykonawcy często sięgają po 8 milimetrów "na zapas", licząc, że klin się dobije. Efektem jest luźna kotwa i nośność spadająca do 150-200 kilogramów.

Brak poziomicy w trakcie montażu powoduje nierównomierny rozkład obciążenia. Garaż przechylony o 2 centymetry w kierunku południowym ma wszystkie siły wiatru skierowane na kotwy północne. Te cztery punkty przyjmują wtedy obciążenie za które normalnie odpowiadałoby 14 kotw rozmieszczonych równomiernie. Skutek to wyrwanie dwóch, trzech punktów przy pierwszym silniejszym podmuchu i łańcuchowa awaria pozostałych.

Zbyt mała liczba kotw wynika z chęci zaoszczędzenia kilkunastu złotych. Konstrukcja blaszaka nie ma sztywności własnej, liczy się więc liczba podparć, nie ich rozmieszczenie. Instrukcja producenta wymaga minimum jednej kotwy na każdy profil dolny, czyli co 1-1,5 metra. W praktyce oznacza to minimum 8 kotw dla garażu 3×4, a 14 dla garażu 3×5. Ekonomia w tym miejscu jest pozorna.

Montaż w mokrym betonie, czyli w wylewce, która nie związała w pełni, to najczęstsza przyczyna wadliwego mocowania w nowych inwestycjach. Beton potrzebuje minimum 28 dni, by osiągnąć 90 procent wytrzymałości docelowej. Po 7 dniach ma zaledwie 60-70 procent, a nośność kotwy trzpieniowej w takim betonie spada o 30-40 procent. Objawia się to wyrywaniem przy pierwszym mocniejszym podmuchu, a czasem nawet podczas samego montażu.

Konserwacja i kontrola zakotwienia, czyli jak nie stracić gwarancji

Kotwy nie są rozwiązaniem "zamontuj i zapomnij". Stal ocynkowana ogniowo (Sendzimir) zachowuje właściwości antykorozyjne przez 10-15 lat w typowych warunkach, ale po tym okresie warstwa cynku ściera się i proces rdzewienia postępuje szybciej. Zalecany harmonogram przeglądów obejmuje kontrolę wizualną co 12 miesięcy i dokręcanie śrub co 24 miesiące. Po pięciu latach od montażu warto rozważyć kontrolę z użyciem klucza dynamometrycznego, by sprawdzić moment dokręcenia i wykryć kotwy, które zaczęły się luzować.

Korozja atakuje najszybciej w trzech miejscach: na styku kołnierza z blachą, w obrębie trzpienia wystającego ponad profil dolny oraz w strefie przygruntowej, gdzie wilgoć utrzymuje się najdłużej. W tych miejscach pojawia się rdzawy nalot, łuszczenie powłoki cynkowej, a w skrajnych przypadkach pęknięcia. Po zauważeniu rdzy kotwę warto wymienić na nową, zwłaszcza gdy ubytek przekracza 10 procent przekroju trzpienia. Naprawa poprzez malowanie antykorozyjne to rozwiązanie tymczasowe, które daje jeden, dwa dodatkowe sezony.

Próba wyciągnięcia kotwy ręką to najprostszy test poprawności montażu wykonywany przy każdym przeglądzie. Kotwa prawidłowo osadzona nie rusza się pod obciążeniem ręki ani przy silnym pociągnięciu. Jeśli daje się wyciągnąć z użyciem kombinerki, montaż był wadliwy od początku i wymaga powtórzenia z nową kotwą w innym miejscu.

Tymczasowe kotwienie bez wylewki, kiedy beton jest niemożliwy

Bywa, że wylewka nie wchodzi w grę: działka jest wypożyczona, pozwolenie na budowę nie obejmuje trwałych fundamentów albo garaż ma stać kilka miesięcy. W takich przypadkach stosuje się obciążniki bloczkowe ułożone wewnątrz konstrukcji lub na profilu dolnym, które zastępują zakotwienie mechaniczne. Bloczek fundamentowy 38×25×12 centymetra waży około 24 kilogramów. Cztery takie bloczki w narożnikach dają 96 kilogramów balastu, a rozłożone na całym obwodzie kilkanaście sztuk daje masę rzędu 300-400 kilogramów, która skutecznie przeciwdziała sile ssącej wiatru.

Wskazówka: obciążniki wewnątrz garażu mają przewagę nad kotwami gruntowymi w trudnych warunkach pogodowych. Zima, mróz i zamarznięty grunt nie wpływają na ich położenie, podczas gdy kotwy gruntowe w glinie potrafią się wysunąć podczas cykli zamrażania i rozmrażania. Minusem jest większa masa do przeniesienia, gdy zachodzi potrzeba zmiany lokalizacji garażu.

Drugą opcją tymczasową są worki z piaskiem o masie 25-30 kilogramów każdy, ustawione co metr wzdłuż obwodu. Łatwe do rozmieszczenia, łatwe do zdjęcia, dające masę nawet kilkuset kilogramów. Wymagają jednak okresowej wymiany piasku, bo wilgotny materiał traci sypkość i zaczyna zbrylać się w dolnej części worka.

FAQ, czyli pytania, które padają najczęściej

Jak głęboko wiercić otwór pod kotwę 10×100 milimetrów? Minimalna głębokość osadzenia wynosi 80 milimetrów, ale dla pełnego rozprężenia klina zaleca się 95 milimetrów, a w praktyce 100-110 milimetrów. Sam otwór wierci się 10 milimetrów głębiej niż wymagana strefa kotwienia, by umożliwić klinowi prawidłowe osadzenie.

Czy kotwę można zamontować bez wiertarki udarowej? Tak, w betonie miękkim lub w wylewce cementowej bez kruszywa wystarczy zwykła wiertarka z wiertłem widiowym. Udara potrzebuje beton C20/25 i twardszy. W skrajnych przypadkach zamiast kotwy trzpieniowej używa się kołków rozporowych z tworzywa o nośności około 150 kilogramów, choć nie są one tak trwałe.

Co zrobić, gdy beton był mokry podczas montażu? Najlepiej odczekać do pełnego związania i poprawić montaż. Jeśli czas nagli, alternatywą jest kotwa wklejana na żywicę chemiczną (np. kotwa na bazie żywicy winyloestrowej lub epoksydowej), która wiąże z wilgotnym podłożem i osiąga pełną nośność w ciągu 24 godzin.

Ile kotw przy garażu 3×5 metrów? Standardowo 14 punktów: 10 wzdłuż obwodu w odstępach co 1,5 metra i 4 dodatkowe w odległości 20 centymetrów od każdego narożnika. Wariant minimum to 8 kotw przy mniejszym obciążeniu wiatrem (osłonięte miejsce, niska zabudowa).

Źródła danych i przepisy

• PN-EN 1992-4:2018, Eurocode 2. Projektowanie konstrukcji z betonu. Część 4: Projektowanie zakotwień w betonie (PKN)
• EAD 330232-00-0601, Kotwy mechaniczne do stosowania w betonie (EOTA)
• Karty techniczne producentów kotw trzpieniowych, aprobaty ITB
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.)
• Art. 826 Kodeksu cywilnego, odpowiedzialność za szkodę wyrządzoną przez ruchomość (Dz.U. 1964 nr 16 poz. 93)
