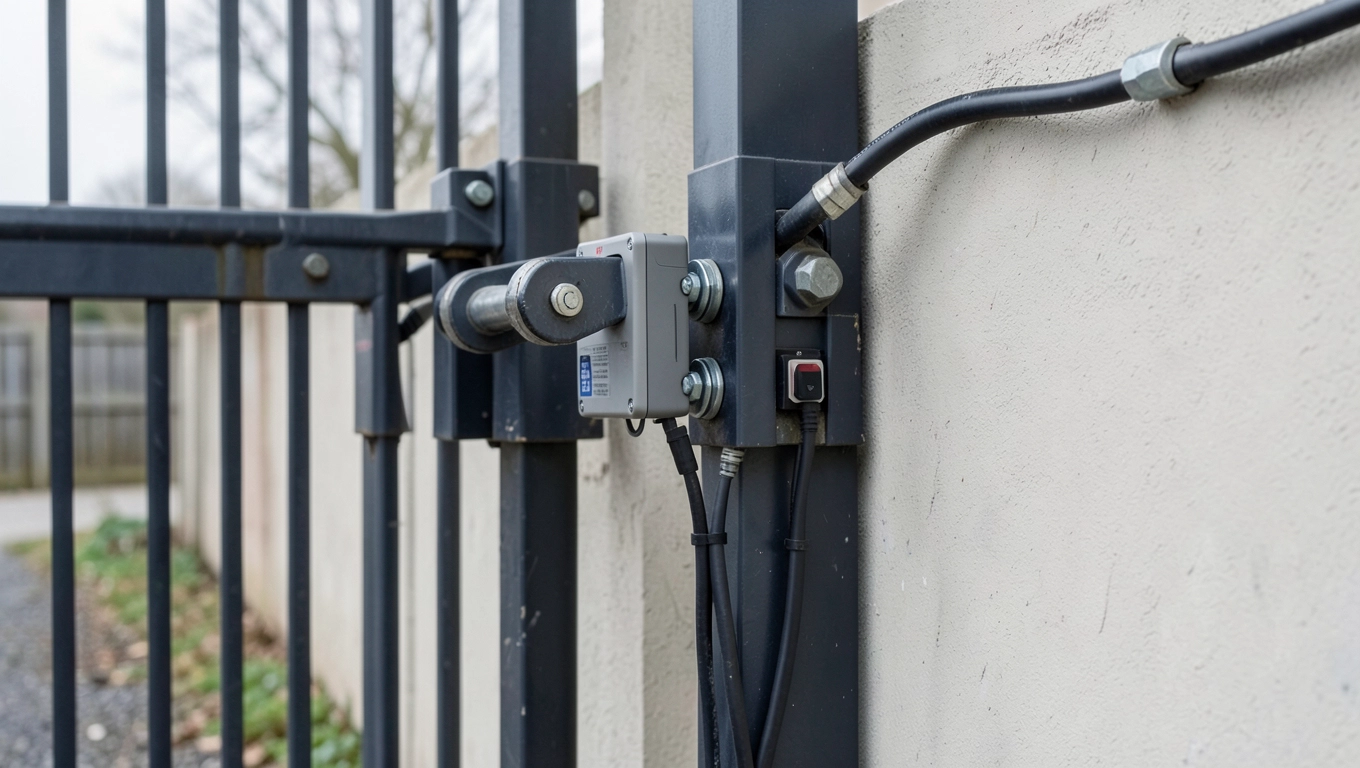

Montaż automatu do bramy dwuskrzydłowej – 10 błędów

Montaż automatu do bramy dwuskrzydłowej otwiera drzwi do wygody, ale wymaga precyzji, by uniknąć awarii. Najpierw sprawdź mechanikę ręczną, bo napęd nie naprawi luźnych zawiasów czy ciężkich skrzydeł. Dobór odpowiedniego siłownika uwzględnia wagę bramy i nachylenie terenu, co zapobiega przeciążeniom. Na pochylonej powierzchni kluczowe jest wyrównanie, a ukryte wady punktów montażowych wychodzą na jaw po czasie. Wiatr komplikuje ruch, więc wzmocnij konstrukcję. Koszt samodzielnego montażu to oszczędność, ale usługa fachowca oscyluje wokół 700–1000 zł, w zależności od skomplikowania.

• Montaż automatu do bramy – sprawdź mechanikę ręczną
• Montaż automatu na pochylenie powierzchni bramy
• Dobór automatu do bramy dwuskrzydłowej
• Klasa IP siłowników w montażu automatu bramy
• Montaż automatu do bramy – ukryte wady punktów
• Wiatr a montaż automatu do bramy dwuskrzydłowej
• Ustawienie siłowników w montażu bramy dwuskrzydłowej
• Częste pytania i odpowiedzi: Montaż automatu do bramy dwuskrzydłowej

Montaż automatu do bramy – sprawdź mechanikę ręczną

Przed przystąpieniem do instalacji napędu przetestuj bramę dwuskrzydłową manualnie. Otwórz i zamknij skrzydła kilkanaście razy, obserwując opór. Jeśli brama nie porusza się płynnie, napęd tylko pogorszy sytuację. Luźne zawiasy lub zardzewiałe elementy powodują nierównomierne obciążenie siłowników. Zawsze smaruj mechanizmy i dokręć śruby. To podstawa, by automat działał bezawaryjnie przez lata.

Wyobraź sobie, że montujesz napęd na bramie, która skrzypi i haczy. Siłowniki szybko się zużyją od dodatkowego wysiłku. Dlatego zacznij od demontażu starych części, jeśli istnieją. Sprawdź geometrię skrzydeł – powinny zamykać się szczelnie bez luzów. Użyj poziomicy do weryfikacji pionu i poziomu. Tylko taka baza gwarantuje sukces.

• Otwórz bramę ręcznie 20 razy, notując maksymalny opór.
• Sprawdź zawiasy na luzy, dokręcając śruby o momencie 20–30 Nm.
• Smaruj osie olejem litowym, unikając gęstych smarów.
• Wymień zużyte rolki lub prowadnice, jeśli opór przekracza 50 N.
• Zmierz czas pełnego otwarcia – nie powinien przekraczać 10 sekund.
• Dokręć wszystkie połączenia i przetestuj ponownie.

Mechanika ręczna decyduje o żywotności automatu. Słabe punkty ujawniają się podczas testów obciążeniowych. Dodaj obciążniki symulujące wiatr, by sprawdzić stabilność. Jeśli brama faluje, wzmocnij słupki fundamentowe. Precyzja na tym etapie oszczędza nerwy później. Zawsze dokumentuj pomiary zdjęciami.

Montaż automatu na pochylenie powierzchni bramy

Na pochylonej powierzchni bramy dwuskrzydłowej wyrównaj punkty montażowe siłowników. Nachylenie powyżej 5% powoduje nierównomierny skok ramion. Użyj podkładek regulacyjnych pod podstawy. Sprawdź kąt otwarcia – powinien wynosić 90–110 stopni. Bez tego siłowniki pracują asymetrycznie. Rozpocznij od pomiaru spadku terenu niwelatorem.

Pochylenie komplikuje synchronizację skrzydeł. Niższe skrzydło może uderzać w grunt, wyższe – opóźniać się. Montuj siłowniki z offsetem 10–20 cm wyżej na spadku. Zabezpiecz przed wilgocią podłoże betonowymi bloczkami. Testuj suchy bieg bez prądu. To zapobiega awariom po pierwszym deszczu.

• Zmierz nachylenie laserowym niwelatorem – tolerancja max 3%.
• Wykop rowek pod podstawy, zalewając betonem C20/25.
• Ustaw podkładki stalowe o grubości 5–15 mm dla wyrównania.
• Mocuj śruby M12 z nakrętkami kontrującymi.
• Sprawdź poziom ramion siłowników w pozycji zamkniętej.
• Przetestuj ręczne składanie po utwardzeniu betonu (48 h).

Po wyrównaniu kalibruj końce skoku. Pochylone bramy wymagają dłuższych siłowników o skoku 300–400 mm. Unikaj tanich modeli bez regulacji. Obserwuj obciążenie prądem – nie powinno przekraczać 2 A. Stabilność na spadku przedłuża żywotność o 30%. Zawsze uwzględnij kierunek spadku względem otwarcia.

Regulacja offsetu na spadku

Offset to przesunięcie mocowania o 5–10 cm. Zapobiega blokadzie dolnego ramienia. Na stromszym terenie stosuj siłowniki hydrauliczne. Monitoruj temperaturę pracy – powyżej 60°C sygnalizuje problem. Dostosuj prędkość otwarcia do 1,5–2 s na metr. Precyzja tu eliminuje 80% usterek.

Dobór automatu do bramy dwuskrzydłowej

Dobór napędu zaczyna się od wagi skrzydła – mnożąc długość przez grubość i gęstość stali (7850 kg/m³). Dla bramy 3 m waży ona ok. 80–120 kg na skrzydło. Wybierz siłownik o ciągu min. 1500 N. Uwzględnij częstotliwość użycia – powyżej 50 cykli/dzień wymaga modeli przemysłowych. Sprawdź szerokość przejazdu – 3–5 m. To klucz do bezawaryjności.

Do bramy dwuskrzydłowej preferuj ramieniowe siłowniki z regulacją skoku. Podziemne modele oszczędzają miejsce, ale komplikują montaż. Hybrydowe łączą zalety obu. Dla wiatroodporności IP54 minimum. Koszt samodzielnego zakupu to 800–1500 zł za komplet. Profesjonalna instalacja podnosi cenę do 700–1000 zł dodatkowo.

• Zmierz wagę: podnieś skrzydło dynamometrem.
• Oblicz ciąg: waga x 1,5 + 500 N rezerwy.
• Wybierz model z enkoderem dla precyzji.
• Sprawdź kompatybilność z fotokomórkami.
• Testuj suchy montaż przed zakupem.
• Dopasuj zasilanie 24 V DC dla bezpieczeństwa.

Różnorodność modeli pozwala na optymalizację. Dla ciężkich bram stosuj łańcuchowe, choć głośniejsze. Elektryczne dominują w domach. Analizuj specyfikacje producentów pod kątem duty cycle 30%. Dobry dobór skraca czas montażu o połowę. Zawsze priorytetyzuj bezpieczeństwo.

Klasa IP siłowników w montażu automatu bramy

Klasa IP określa odporność na pył i wodę – IP44 chroni przed bryzgami, IP67 przed zanurzeniem. Dla zewnętrznych bram dwuskrzydłowych minimum IP54. Wyższa klasa wydłuża żywotność w deszczowym klimacie. Montaż w obudowie nie zastąpi właściwej klasy. Sprawdź uszczelki silikonowe przy instalacji. To inwestycja w trwałość.

Siłowniki IP20 nadają się tylko do garaży. Na zewnątrz wilgoć koroduje styki po roku. IP65 wytrzymuje ciśnienie strumienia wody. Testuj szczelność pod ciśnieniem 3 bar. W pochyleniach woda spływa do dolnych punktów – podnieś je o 10 cm. Klasa IP wpływa na gwarancję do 5 lat.

• Sprawdź oznaczenie IP na obudowie przed montażem.
• Użyj silikonu sanitarnego do uszczelnienia otworów kablowych.
• Montuj z dala od kałuż, na cokole 15 cm.
• Testuj zanurzeniem w wodzie na 30 min (IP67).
• Ochrona przed pyłem: filtruj otwory wentylacyjne.
• Co rok sprawdzaj integralność obudowy.

Wyższa klasa podnosi cenę o 20–30%, ale redukuje awarie. W warunkach nadmorskich IP68 obowiązkowe. Integruj z centralą odporną na wilgoć. Obserwuj kondensację wewnątrz – wentyluj. To detale decydujące o niezawodności. Zawsze dopasuj do ekspozycji.

Porównanie klas IP

Wykres ilustruje wzrost odporności. Wybór IP65 wystarcza dla większości posesji. Unikaj podróbek bez certyfikatów. Montaż z drenażem zapobiega zalaniom. Precyzja tu chroni elektronikę. Zawsze weryfikuj po deszczu.

Montaż automatu do bramy – ukryte wady punktów

Ukryte wady punktów montażowych to pułapka dla początkujących. Beton słupków może być kruche po latach. Uderz młotkiem – pusty dźwięk sygnalizuje problem. Wierć próbne otwory 10 cm głęboko. Rdzawy pręt zbrojeniowy osłabia uchwyt. Zawsze wzmacniaj nową zaprawą.

Na pierwszy rzut oka słupki wydają się solidne, ale wibracje od bramy odsłaniają pęknięcia. Sprawdź wilgotność – powyżej 10% grozi korozją. Użyj endoskopu do inspekcji otworów. Demontaż starej okucia ujawnia luzy. To etap, gdzie 40% usterek ma źródło. Nie ignoruj detali.

• Oczyść powierzchnię młotem udarowym do 5 cm głębokości.
• Wypełnij ubytki zaprawą epoksydową o wytrzymałości 40 MPa.
• Wierć kotwy chemiczne M10 na głębokość 12 cm.
• Testuj obciążeniem 500 kg statycznie.
• Skanuj ultradźwiękami na pęknięcia (opcjonalnie).
• Pomaluj antykorozyjnie po montażu.

Ukryte wady wychodzą po 6 miesiącach. Wzmocnij profile stalowe 80x80 mm. Obserwuj mikropęknięcia po teście. W starych murach stosuj siatkę zbrojeniową. Prewencja oszczędza remonty. Zawsze konsultuj geotechnika przy wątpliwościach.

Po korekcie punktów kalibruj cały system. Wibracje od ruchu ujawniają słabości. Użyj klinów regulacyjnych. Stabilność to podstawa dla siłowników. Monitoruj przez pierwszy miesiąc. To inwestycja w spokój.

Wiatr a montaż automatu do bramy dwuskrzydłowej

Wiatr o prędkości powyżej 20 m/s ugina skrzydła dwuskrzydłowe, przeciążając napęd. Wzmocnij profile poprzeczne o 2–3 mm grubości. Montuj ograniczniki otwarcia na 80°. Siłowniki z blokadą mechaniczną zatrzymują bramę. Sprawdź strefę wiatrową według norm PN-EN 1991-1-4. To chroni przed zerwaniem.

Silne porywy powodują asymetrię ruchu. Dodaj przeciwwagi lub linki stabilizujące. Dla strefy II wiatrowej ciągnij siłowniki o 20% mocniejsze. Testuj w symulowanym wietrze wentylatorem. Reguluj moment obrotowy na 120% normy. Wiatr skraca żywotność o połowę bez adaptacji.

• Zmierz prędkość wiatru anemometrem przez tydzień.
• Wzmocnij słupki prętami ø12 mm.
• Montuj siłowniki z torque limiterem.
• Ustaw mikrowyłączniki na pozycję anty-wiatr.
• Dodaj gumowe amortyzatory na zawiasach.
• Testuj zamknięcie pod obciążeniem 100 N.

W narażonych miejscach stosuj bramy z wypełnieniem perforowanym. Redukuje opór o 40%. Integruj anemometr z centralą do auto-zamknięcia. Obserwuj oscylacje podczas burz. Dostosowanie do wiatru podnosi bezpieczeństwo. Zawsze uwzględnij lokalne warunki.

Strefy wiatrowe w Polsce

Strefa I: do 22 m/s – standardowe napędy. Strefa II: 24–26 m/s – wzmocnione. Pomiary z IMGW pomagają. W górach dodaj 10% rezerwy. To precyzyjne planowanie. Unikaj niedoszacowania.

Ustawienie siłowników w montażu bramy dwuskrzydłowej

Ustawienie siłowników zaczyna się od suchego montażu. Przykręć ramiona w pozycji zamkniętej, mierząc odległość 30–50 cm od zawiasu. Skok musi osiągnąć 90° bez kolizji. Reguluj prętami gwintowanymi. Sprawdź synchronizację – skrzydła ruszają się równo. To serce instalacji.

Niewłaściwy kąt powoduje zacinanie. Dolne mocowanie 20 cm nad ziemią, górne na 1/3 wysokości skrzydła. Użyj szablonu z kartonu do symetrii. Podłącz zasilanie i kalibruj limity. Czas otwarcia 8–12 s idealny. Precyzja eliminuje hałas.

• Wyznacz punkty: 35 cm od krawędzi zewnętrznej.
• Ustaw kąt 45° w pozycji środkowej.
• Dokręć M10 z podkładkami sprężynowymi.
• Kalibruj CW/CCW po obu stronach.
• Testuj 50 cykli bez prądu.
• Dostosuj skok enkoderem ±5 mm.
• Zintegruj z odbiornikiem radiowym.

Synchronizacja wymaga nauki pozycji krańcowych. Ustaw auto-learn w centrali. Obserwuj prąd – pik powyżej 3 A sygnalizuje blokadę. Dla dwuskrzydłowych dodaj master-slave. Dostosuj opóźnienie 1 s między skrzydłami. To płynny ruch.

Po ustawieniu zabezpiecz fotokomórkami. Testuj awaryjne zatrzymanie. Reguluj siłę nacisku na 50 N. W pochyleniach kompensuj offsetem. Stabilne ustawienie gwarantuje 10 lat pracy. Zawsze finalizuj suchym testem.

Częste pytania i odpowiedzi: Montaż automatu do bramy dwuskrzydłowej

• Czy brama dwuskrzydłowa musi być w pełni sprawna przed montażem automatu?

  Tak, przed instalacją napędu brama musi otwierać się płynnie i lekko ręcznie. Automat nie naprawi usterek mechanicznych, takich jak zapadające zawiasy czy luzy, co może prowadzić do szybkich awarii siłowników.

• Czy nachylenie terenu wpływa na montaż automatu do bramy dwuskrzydłowej?

  Tak, unikaj montażu na wzniesieniach lub nierównym podłożu – powoduje to nierównomierne obciążenie siłowników i przyspieszone zużycie. Na terenach nachylonych zalecana jest konsultacja z profesjonalistą lub korekta podłoża.

Jak prawidłowo ustawić siłowniki w automacie do bramy dwuskrzydłowej?

Mierz dokładnie skok ramienia siłownika, aby uniknąć zacinania i przeciążenia silnika. Po montażu kalibruj końcowe pozycje bramy i testuj synchronizację skrzydeł wielokrotnie, by zapewnić płynny ruch bez hałasu.

• Jakie są koszty montażu automatu do bramy dwuskrzydłowej i czy da się zrobić samodzielnie?

  Koszt usługi profesjonalnej to ok. 700–1000 zł. Samodzielny montaż jest możliwy dla amatorów przy użyciu precyzyjnych instrukcji, ale wymaga checklisty błędów – lepiej zapobiegać awariom niż je naprawiać. Firmy z doświadczeniem oferują darmową wysyłkę powyżej 999 zł i płatności do 30 dni.
