Montaż bramy garażowej segmentowej krok po kroku bez błędów

Pomiar otworu i przygotowanie przed montażem

Brama segmentowa, która cofa się przy pierwszym wietrze, zwykle nie ma wadliwego napędu. Przyczyn leży w milimetrach: w źle zmierzonym nadprożu, krzywym węgarku, nierównej posadzce. Każdy z tych błędów uruchamia lawinę: sprężyny pracują nierównomiernie, panele szurają o uszczelkę, napęd zgłasza przeciążenie. Prawidłowy montaż bramy garażowej zaczyna się więc na długo przed pierwszym wkręceniem śruby. Pomiar otworu to fundament, na którym opiera się cała geometria konstrukcji.

• Pomiar otworu i przygotowanie przed montażem
• Montaż prowadnic, paneli i sprężyn krok po kroku
• Podłączenie napędu i automatyki bramy
• Najczęstsze błędy montażowe i kiedy wezwać fachowca

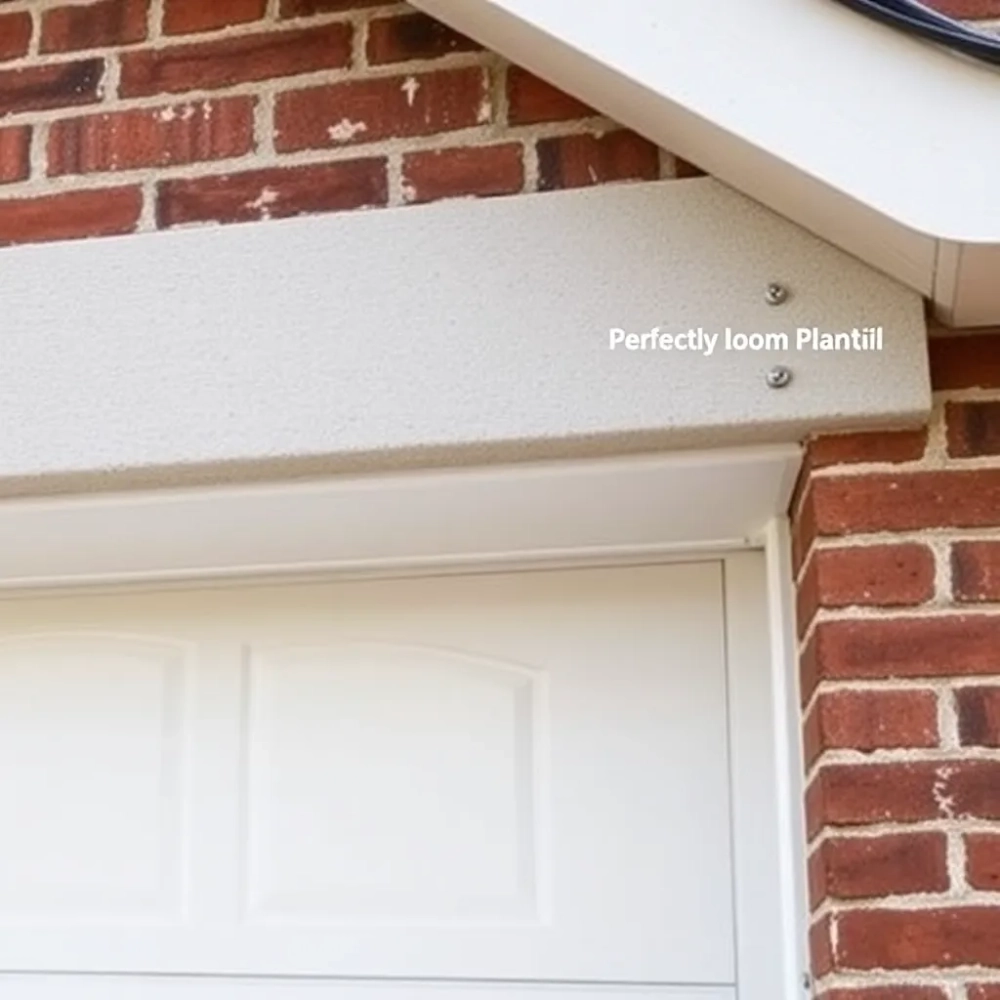

W dniu poprzedzającym montaż warto wykonać pięć kontroli. Po pierwsze, sprawdzić, czy nadproże jest nośne i równe na całej szerokości minimalna wysokość dla bram segmentowych wynosi 200 mm dla napędu łańcuchowego, 220-250 mm dla wału ze sprężynami skrętnymi. Po drugie, ocenić pion węgarków po obu stronach, używając poziomicy o długości co najmniej 1500 mm. Po trzecie, zmierzyć głębokość garażu gotowy płaszcz potrzebuje 3200-3500 mm swobodnej przestrzeni pod sufitem, w zależności od producenta. Po czwarte, ustalić poziom „zero" gotowej posadzki, uwzględniając planowaną wylewkę lub płytki, które mogą podnieść podłogę o 15-50 mm. Po piąte, zweryfikować, czy w strefie montażu poprowadzono już instalację elektryczną, fotokomórki i oświetlenie jeśli nie, to ostatni moment na kucie bruzd.

Poziomica laserowa z wiązką krzyżową to absolutne minimum przy pomiarach. Ustawia się ją w osi otworu, na statywie o wysokości odpowiadającej planowanemu poziomowi posadzki. Ręczny pomiar miarką jest obarczony błędem ±3-5 mm na długości 3 m. Laser pozwala zredukować ten błąd do ±1 mm, a przy określaniu płaszczyzny sufitu do ±0,5 mm/m. W praktyce oznacza to, że prowadnice poziome trafią w zaplanowaną oś, a panele nie będą „ciągnąć" na jedną stronę. Bez lasera nawet doświadczony monter koryguje ustawienie bramy po zamontowaniu, co zjada czas i psuje geometrię sprężyn.

Lista narzędzi, które muszą znaleźć się na miejscu, wygląda skromnie, ale każdy jej punkt jest niezbędny. Wiertarko-wkrętarka z kompletem bitów PZ2, PH2, TX25, TX30. Klucz dynamometryczny z zakresem 5-25 Nm do sprężyn i 20-60 Nm do rolek. Poziomica laserowa z detektorem, miara zwijana 5 m, ołówek traserski, nóż z wymiennymi ostrzami, nożyce do blachy, młotek gumowy. Drabina przystawna o wysokości roboczej 3,5 m z certyfikatem bezpieczeństwa. Rękawice ochronne powlekane nitrylem, okulary ochronne, kask. Ładowarka do akumulatorów i zapasowy akumulator. Brak któregokolwiek z tych elementów oznacza przestój a każda godzina przestoju ekipy montażowej kosztuje więcej niż brakujące narzędzie.

Elementy, których standardowo nie ma w zestawie producenta, trzeba dokupić osobno. Kołki ramowe 10 × 100 mm do betonu i 10 × 80 mm do cegły. Śruby imbusowe M8 × 30 do łączenia prowadnic. Podwiesia sufitowe z gwintem M10 w liczbie odpowiadającej rozstawowi prowadnic poziomych. Fotokomórki z przewodem 2 × 0,5 mm², długości 6-8 m. Przewód zasilający napęd 3 × 1,5 mm², prowadzony w peszelu. Uszczelka dolna EPDM, jeśli nie ma jej w pakiecie. Kabel krawędzi zamykającej, jeśli napęd wymaga optycznej listwy bezpieczeństwa. Bez tych komponentów nawet idealny pomiar nie zakończy się szczęśliwie.

Montaż prowadnic, paneli i sprężyn krok po kroku

Rozpakowanie zestawu wymaga systematyczności, nie pośpiechu. Każdy panel, profil i śruba powinny zostać sfotografowane i ułożone w kolejności montażu. Producenci zwykle pakują elementy w kolejności, w jakiej trafią na ścianę ale rolki, zawiasy, ślizgacze i uszczelki leżą w jednej torbie, więc łatwo coś zgubić. Inwentaryzacja w formie zdjęcia telefonem pozwala po ośmiu godzinach pracy odtworzyć, gdzie podział się brakujący uchwyt. Zdjęcia gotowych zestawów producenta, dostępne w instrukcji, działają jak mapa warto je mieć na tablecie.

Montaż zaczyna się od prowadnic pionowych. Przykłada się je do węgarków, ustawia w pionie laserowym, a następnie kotwi w ścianie kołkami ramowymi 10 × 100 mm w rozstawie co 400-500 mm. Pierwszy kołek wchodzi 100 mm od dolnej krawędzi prowadnicy, ostatni 80 mm od górnej. Prowadnice muszą tworzyć literę U odwróconą do góry nogami w poziomie garażu, ale na ścianie stoją pionowo z tolerancją ±2 mm na 2,5 m długości. Każde odchylenie powyżej tej wartości przenosi się na płaszcz i powoduje, że panele wchodzą w prowadnice pod kątem, szarpiąc uszczelkę górną.

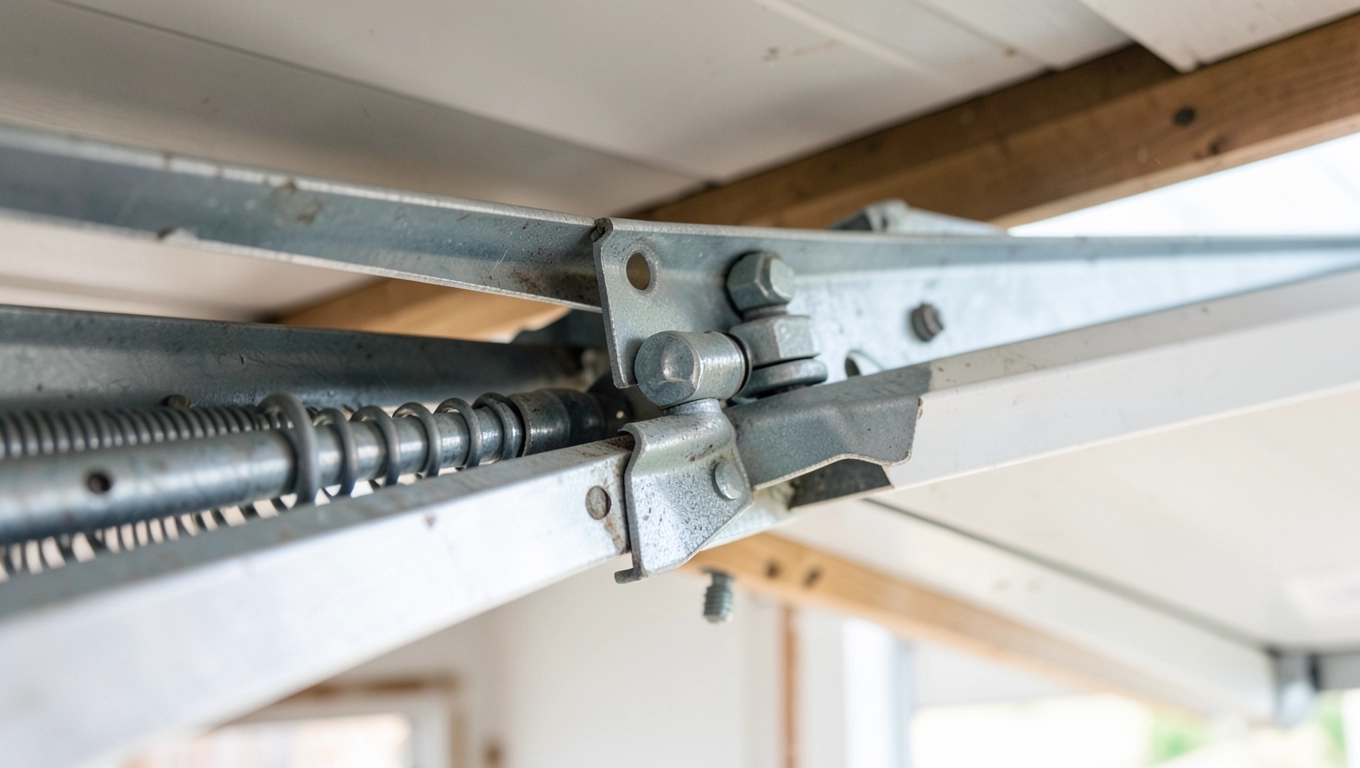

Wał ze sprężynami to serce mechanizmu i zarazem najbardziej niebezpieczny element. Skrętne sprężyny magazynują energię 15 000-25 000 J w zależności od szerokości bramy. Napinania dokonuje się prętem o średnicy 12-14 mm wprowadzanym w otwory bębna, z zachowaniem zasady: oba bębny obracają się jednocześnie o tę samą liczbę obrotów. Brak synchronizacji oznacza, że wał przekrzywi się o ułamek milimetra, a po kilkuset cyklach otwarcia tuleja łożyska zacznie pękać. Po zakończeniu naciągu pręt zabezpiecza się w uchwycie ściennym nie wolno go zostawiać „w powietrzu", bo odrzut może zrobić poważną krzywdę.

Panele płaszcza wchodzą w prowadnice od dołu, każdy kolejny na poprzedni, z rolkami osadzonymi w szynie bocznej. Uszczelka między panelami musi przylegać na całej długości, a zawiasy boczne trzeba ustawić symetrycznie względem osi pionowej. Asymetria zawiasów o 3 mm nie przeszkadza w pierwszym dniu, ale po roku eksploatacji panel zaczyna skrzypieć, a rolka wybija rowek w szynie. Po zamontowaniu wszystkich paneli wykonuje się test ręczny: brama powinna unosić się płynnie, bez szarpnięć, zatrzymywać się w dowolnym punkcie i nie cofać się pod własnym ciężarem. Cofanie się to znak, że sprężyny są słabiej naciągnięte niż masa płaszcza i wymagają korekty przed podłączeniem napędu.

Podłączenie napędu i automatyki bramy

Napęd montuje się dopiero po pełnym teście ręcznym. Silnik wisi na szynie pośrodku garażu, na specjalnym wsporniku przykręconym do stropu lub do belki prowadnic. Rozstaw otworów montażowych różni się między producentami o 20-40 mm, dlatego szyna napędowa musi pasować do konkretnego modelu silnika. Próba „wejścia" szyny od innego producenta kończy się zazwyczaj luzem na łożysku wału napędowego, co w ciągu kilku miesięcy przekłada się na pęknięcie obudowy przekładni. Przed pierwszym uruchomieniem warto zmierzyć luz wzdłużny wału powinien wynosić 0,5-1,0 mm, nie więcej.

Zasilanie doprowadza się przewodem 3 × 1,5 mm² w peszelu, z osobnego obwodu zabezpieczonego wyłącznikiem nadprądowym B10 A i wyłącznikiem różnicowoprądowym 30 mA. Stałe podłączenie wymaga gniazda hermetycznego IP55 lub puszki rozgałęźnej wtyczka przy silniku jest dopuszczalna wyłącznie w garażach suchych, nienarażonych na wilgoć. Norma PN-EN 60335-2-95 wymaga, aby napęd posiadał zabezpieczenie przed przygnieceniem, realizowane przez pomiar prądu silnika lub przez optyczną krawędź zamykającą. Ten ostatni element to listwa gumowa z czujnikiem nacisku, montowana na dolnym panelu. Po naciśnięciu krawędzi napęd musi zatrzymać się i cofnąć o 50-100 mm w czasie krótszym niż 0,5 s.

Fotokomórki ustawia się naprzeciwko siebie po obu stronach otworu, na wysokości 100-150 mm nad posadzką. Wiązka podczerwieni musi przebiegać w osi prostopadłej do ścian garażu, z tolerancją odchylenia nie większą niż 5°. Przeszkoda o średnicy 50 mm ustawiona w polu widzenia powinna zatrzymać zamykającą się bramę natychmiast. Brak synchronizacji fotokomórek (jedna z diod nie świeci w trybie detekcji) jest częstą przyczyną odwrócenia bramy tuż przed domknięciem użytkownik wini napęd, a wystarczy przeczyścić soczewkę lub skorygować pozycję czujnika.

Programowanie krańcówek odbywa się w trybie uczenia się napędu. Silnik wykonuje pełen cykl otwarcia i zamknięcia, zapamiętując pozycje skrajne na podstawie poboru prądu. Po zakończeniu programowania tester powinien ręcznie zatrzymać bramę drewnianym klockiem w połowie drogi napęd musi rozpoznać przeszkodę i zatrzymać się w ciągu 1 sekundy. To najważniejszy test bezpieczeństwa, powtarzany trzykrotnie z różnymi prędkościami domykania. Norma PN-EN 12604 i PN-EN 12605 definiują siłę docisku maksymalnie 400 N w punkcie kontaktu na wysokości 2,5 m nad posadzką. Przekroczenie tej wartości kwalifikuje instalację do natychmiastowej korekty.

Najczęstsze błędy montażowe i kiedy wezwać fachowca

Dziesięć błędów powtarza się z taką regularnością, że warto je znać, zanim pojawią się na własnej budowie. Pierwszy: pomiar otworu bez uwzględnienia wylewki. Brama wisi idealnie przez tydzień, a po ułożeniu płytek okaże się, że dolna uszczelka wisi 15 mm nad podłogą. Drugi: kołki w spoinie zamiast w cegle. Spoina ma wytrzymałość 30-50% cegły, więc pod obciążeniem dynamicznym prowadnica zaczyna się cofać. Trzeci: brak synchronizacji sprężyn. Wał zaczyna wibrować, łożyska się grzeją, tuleja pęka po kilku tysiącach cykli. Czwarty: montaż rolek na sucho, bez smaru silikonowego. Rolka zaciera się, rysuje szynę, hałasuje przy każdym otwarciu. Piąty: zapomniana uszczelka górna. Zimą do garażu wlatuje śnieg, latem woda zacieka po panelach.

Szósty: prowadnice poziome zamontowane „na oko" bez sprawdzenia poziomu. Nawet 3 mm różnicy na długości 3 m powoduje, że płaszcz hamuje w połowie drogi. Siódmy: napęd podłączony do obwodu oświetleniowego, nie wydzielonego. Każde włączenie latarki w garażu resetuje napęd. Ósmy: brak listwy krawędziowej lub jej nieprawidłowy montaż. Brama zamyka się z siłą 600-800 N, a norma dopuszcza 400 N. Dziewiąty: fotokomórki ustawione na różnej wysokości. Przeszkoda niewidoczna, brama cofa się, użytkownik dzwoni z reklamacją. Dziesiąty: brak testu przeciążeniowego po zakończeniu montażu. Monter wyjeżdża, a brama nie reaguje na piłkę tenisową rzuconą pod zamykający się panel.

Fachowca warto wezwać, gdy pojawi się przynajmniej jeden z siedmiu sygnałów ostrzegawczych. Posadzka z odchyleniem poziomu powyżej 10 mm/m wymaga wyrównania masą szpachlową przed montażem, a to robota dla ekipy budowlanej, nie dla montera. Brak nadproża lub nadproże niższe niż 180 mm wymaga przebudowy otworu, w której trzeba uwzględnić przeniesienie obciążeń na węgarki. Nietypowe wymiary, na przykład otwór szerszy niż 5000 mm lub wyższy niż 3000 mm, wymagają bramy na wymiar i dodatkowych wzmocnień, których standardowy zestaw nie obejmuje. Brak prądu w garażu oznacza konieczność poprowadzenia obwodu, ale zanim to nastąpi, nie ma sensu montować napędu test ręczny pokaże, czy płaszcz działa prawidłowo.

Strome podjazdy przed garażem generują dodatkowe ryzyko: brama otwarta do połowy i silny wiatr boczny potrafią wygiąć panele o 30-40 mm. W takich lokalizacjach stosuje się wzmocnione profile paneli lub ogranicza kąt otwarcia do 75% pełnego skoku. Stropy podwieszane poniżej wymaganej głębokości zabudowy 3500 mm to kolejny scenariusz dla specjalisty: trzeba skrócić prowadnice, przenieść sprężyny na niższy poziom albo wybrać bramę z napędem paskowym o krótszym szynie montażowej. Samodzielna korekta geometrii prowadzi zwykle do utraty gwarancji producenta, która w przypadku bram premium wynosi 10 lat na panele i 5 lat na mechanikę.

Statystyki serwisowe z 2025 roku pokazują, że 62% awarii bram segmentowych w pierwszym roku użytkowania wynika z błędów montażowych, a nie z wad fabrycznych. Średni czas zwrotu inwestycji w bramę z napędem, przy codziennym użytkowaniu, wynosi 7-9 lat w porównaniu z bramą rozwieraną obsługiwaną ręcznie, która wymaga wymiany uszczelek i zawiasów co 3-4 lata. Prawidłowy montaż obniża koszt eksploatacji o 40-50% w całym cyklu życia bramy, a jednorazowy koszt usługi profesjonalnej od 800 do 1 800 PLN w zależności od regionu zwraca się w ciągu pierwszych dwóch lat dzięki brakowi wizyt serwisowych.

Sprawdzony zestaw dokumentów powinien towarzyszyć każdemu montażowi: protokół pomiaru otworu z datą i podpisem, karta gwarancyjna producenta, deklaracja właściwości użytkowych zgodna z rozporządzeniem CPR 305/2011, instrukcja obsługi w języku polskim, schemat elektryczny napędu, protokół testu przeciążeniowego z zapisem zmierzonej siły docisku. Brak któregokolwiek z tych dokumentów oznacza, że montaż nie spełnia wymogów normy PN-EN 13241-1, a ubezpieczyciel może odmówić wypłaty odszkodowania w razie wypadku. Warto zachować całość dokumentacji w formie cyfrowej, przypisanej do numeru seryjnego bramy, na co najmniej 10 lat eksploatacji.

Ostatnia aktualizacja: marzec 2026. Stan wiedzy zgodny z normami PN-EN 12604, PN-EN 12605, PN-EN 13241-1 oraz PN-EN 60335-2-95. Prawidłowy montaż bramy garażowej segmentowej to inwestycja w spokój na lata, nie sprint do domknięcia budowy. Każda minuta poświęcona na pomiar, każdy obrót klucza dynamometrycznego w kontroli momentu, każdy test fotokomórki i krawędzi zamykającej oddala perspektywę wizyty serwisu w środku zimy. Skorzystaj z darmowej karty pomiaru i sprawdź, czy Twój otwór spełnia wymagania, zanim zamówisz bramę.
