Montaż bramy garażowej Hörmann – przygotowanie garażu i podjazdu

Decydując się na wymianę lub pierwszy montaż bramy garażowej, właściciele domów często odkrywają, że sama cena produktu to dopiero początek drogi. Niewłaściwie przygotowany otwór, zbyt niskie nadproże czy źle poprowadzona instalacja elektryczna potrafią zamienić prostą inwestycję w wielotysięczny wydatek i nerwowe weekendy na placu budowy. Okazuje się, że między zakupem a sprawnie działającą bramą hormonalną (bo taka jest specyfika marki Hörmann) leży cała warstwa technicznych szczegółów, które producenci zbywają lakonicznymi instrukcjami, a wykonawcy wolą przemilczeć. Ten artykuł odsłania właśnie te niewidoczne na pierwszy rzut oka wymagania, których zignorowanie kończy się kuciem świeżo wylanej posadzki lub awarią napędu w pierwszym miesiącu użytkowania.

• Prawidłowy pomiar otworu garażowego jako fundament udanego montażu
• Przygotowanie ścian, nadproża i ościeżnic przed montażem bramy
• Zasilanie i okablowanie napędu bramy garażowej Hörmann
• Typowe błędy podczas montażu bramy garażowej Hörmann i jak ich unikać
• Montaż bramy garażowej Hörmann pytania i odpowiedzi

Prawidłowy pomiar otworu garażowego jako fundament udanego montażu

Dokładność pomiaru otworu garażowego decyduje o tym, czy zamówiona brama w ogóle da się zamontować bez przeróbek konstrukcyjnych. Instrukcja producenta nakazuje zmierzenie szerokości i wysokości w trzech punktach, a za obowiązujący wymiar przyjmuje się najmniejszy z nich. Różnica nawet 15 mm między górną a dolną krawędzią może spowodować, że uszczelka nie będzie pracować równomiernie, a w skrajnych przypadkach listwa dociskowa nie dosięgnie do ramy po jednej stronie. Doświadczeni montażyści zalecają użycie poziomicy laserowej zamiast taśmy mierniczej, ponieważ taśma pod wpływem naciągu może dawać zawyżony odczyt o 3-5 mm, co przy bramie segmentnej o szerokości 5 metrów przekłada się na błąd rzędu 1,5 cm na całej długości.

Wysokość nadproża, czyli wolnej przestrzeni między górną krawędzią otworu a stropem lub dachem, różni się w zależności od typu bramy. Brama segmentna wymaga minimum 210 mm dla modelu z napędem wałowym i około 400 mm dla napędu bocznego, natomiast brama uchylna potrzebuje zaledwie 100 mm, ale za to wymaga miejsca na sprężyny naciągowe pod sufitem. W polskich warunkach klimatycznych, gdzie garaże często pełnią funkcję warsztatów, warto zarezerwować dodatkowe 30-50 mm luzu, aby skrzydło mogło swobodnie pracować zimą, gdy metal kurczy się pod wpływem niskiej temperatury. Bez tego zapasu stalowe panele mogą o siebie zahaczać przy zmianie warunków termicznych, generując charakterystyczny zgrzyt podczas otwierania.

Głębokość garażu mierzona od otworu wjazdowego do tylnej ściany determinuje wybór mechanizmu prowadzenia. Norma PN-EN 13241-1, która normuje bezpieczeństwo bram przemysłowych i garażowych, nie podaje minimalnej głębokości, ale praktyka wskazuje, że dla bramy segmentnej sufitowej potrzeba przynajmniej 350 mm wolnej przestrzeni za otworem, aby szyny jezdne mogły się odpowiednio wygiąć i przyjąć skrzydło w pozycji pionowej. Garaże o głębokości 2,5-3 metrów dają komfort pracy, natomiast wbudowane w bryłę budynku garaże o głębokości 2 metrów często wymagają bramy uchylnej zamiast segmentnej, co zmienia całkowicie kosztorys i estetykę rozwiązania.

Przed przystąpieniem do jakichkolwiek pomiarów warto sprawdzić, czy otwór nie jest przesunięty względem osi budynku. Wstarszych domach jednorodzinnych, szczególnie budowanych w technologii wielkiej płyty, odchylenia sięgające 3 cm na szerokości 3 metrów to norma, nie wyjątek. Jeśli pion ściany odbiega od osi o więcej niż 5 mm na metr bieżący, należy wyrównać powierzchnię przed montażem ościeżnicy, w przeciwnym razie brama będzie pracować pod naprężeniem, co skróci żywotność rolek prowadzących i uszczelek nawet o 40 procent. Formalnie normy budowlane dopuszczają nierówności do 10 mm, ale dla bram automatycznych próg ten powinien być trzykrotnie niższy.

Przygotowanie ścian, nadproża i ościeżnic przed montażem bramy

Stan techniczny ścian wokół otworu garażowego wpływa na szczelność i stabilność całego układu w sposób, który ujawnia się dopiero po latach eksploatacji. Beton komórkowy, popularny w budownictwie jednorodzinnym, charakteryzuje się wysoką chłonnością i bez odpowiedniego zagruntowania będzie wciągał wilgoć z zaprawy montażowej, powodując odspajanie piany poliuretanowej. Gruntowanie powierzchni preparatem głębokopenetrującym (np. na bazie żywic akrylowych) zmniejsza chłonność podłoża o około 70 procent, co przekłada się na trzykrotnie wyższą przyczepność mocowań mechanicznych. Zaniedbanie tego kroku widać często po roku lub dwóch, gdy kołki rozporowe zaczynają się obluzowywać pod wpływem wibracji generowanych przez pracujący napęd.

Nadproże musi spełniać jednocześnie kilka funkcji strukturalnych: przenosić obciążenia z nadbudowy, stanowić podparcie dla prowadnic górnych i umożliwiać zamocowanie ościeżnicy. W domach z dachem wielospadowym nadproże bywa narażone na naprężenia termiczne, które powodują mikropęknięcia w murze. Wzmocnienie nadproża stalowymi kątownikami przed montażem bramy hormonalnej (poprzez osadzenie ich w warstwie zaprawy cementowej) eliminuje ryzyko pęknięć, które mogłyby przenieść się na ramę bramy. Kątowniki o wymiarach 50x50x5 mm wystarczają w większości zastosowań jednorodzinnych, ale przy rozpiętościach powyżej 4 metrów należy rozważyć dwuteownik lub profil zamknięty 60x40x3 mm, który podniesie nośność około trzykrotnie.

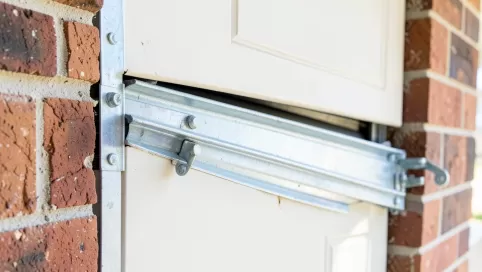

Ościeżnica wymaga równego, stabilnego podłoża, dlatego wylewka w garażu musi osiągnąć pełną wytrzymałość przed przystąpieniem do montażu. Beton osiąga 100 procent projektowanej wytrzymałości po 28 dobach dojrzewania w temperaturze powyżej 10 stopni Celsjusza, ale pierwsze 7 dni jest kluczowych dla procesu hydratacji. Jeśli wylewka jest młodsza, naprężenia powstające podczas wiązania cementu mogą spowodować odkształcenia ramy, które objawiają się nierównomiernym dociskiem uszczelki. W praktyce oznacza to, że jeśli posadzka była wylewana dwa tygodnie przed planowanym montażem, można bezpiecznie kontynuować prace, pod warunkiem że nie nastąpiły gwałtowne zmiany temperatury przekraczające 15 stopni na dobę.

Przestrzeń nad otworem, w której montowane są wieszaki sufitowe prowadnic, wymaga szczególnej uwagi w przypadku stropów wielowarstwowych. Stropy gęstożebrowe z cegłą ceramiczną, spotykane w budynkach z lat 60. i 70., często mają nierówną powierzchnię spodnią, która utrudnia solidne mocowanie. Wiercenie w pustaki ceramiczne wymaga użycia wierteł widiowych z końcówką z węglika spiekanego, a kołki rozporowe powinny mieć minimalną długość 80 mm i średnicę minimum 10 mm, aby zagwarantować wytrzymałość na wyrywanie przekraczającą 1,5 kN na punkt mocowania. Podciano sufitowe montowane w jednym rzędzie w odstępach co 60-80 cm tworzy wystarczającą rezerwę nośności dla skrzydła ważącego 80-120 kilogramów.

Zasilanie i okablowanie napędu bramy garażowej Hörmann

Właściwe przygotowanie instalacji elektrycznej to czynnik, który decyduje o bezawaryjnej pracy automatyki przez wiele lat, ale też o bezpieczeństwie użytkowników. Przewód zasilający do napędu bramy garażowej hormonalnej powinien być poprowadzony w peszlach lub rurkach instalacyjnych osadzonych w ścianie minimum 15 cm od jej powierzchni wykończeniowej. Minimalny przekrój przewodu miedzianego to 3x1,5 mm² dla napędów o mocy do 600 watów, natomiast przy mocniejszych silnikach, sięgających 1000 watów, konieczny staje się przekrój 3x2,5 mm², aby zminimalizować spadki napięcia. Spadek napięcia przekraczający 3 procent powoduje, że moment obrotowy silnika maleje, co w przypadku zimowej brei nausznej czy oblodzeniarolek może skutkować zatrzymaniem bramy w połowie cyklu otwierania.

Gniazdo elektryczne należy umieścić od strony zawiasów lub silnika, w odległości 30-50 centymetrów od osi otworu garażowego, na wysokości 150-170 cm od gotowej posadzki. Ta lokalizacja zapewnia wygodny dostęp do wtyczki zasilającej bez konieczności sięgania nad głową lub schylania się, a jednocześnie chroni przed przypadkowym uderzeniem przez cofający się pojazd. Gniazdo powinno być podłączone do osobnego obwodu z wyłącznikiem różnicowoprądowym o czułości 30 mA, co jest wymogiem normy PN-HD 60364-4-41 dla pomieszczeń garażowych. Zabezpieczenie przed porażeniem prądem ma szczególne znaczenie w wilgotnym środowisku garażu, gdzie skraplająca się woda tworzy warstwę przewodzącą na powierzchniach.

Przewody sterujące do fotokomórek, zewnętrznego pilota czy panelu sterującego wymagają osobnego peszla, oddzielonego od przewodów siłowych, ponieważ indukcyjne zakłócenia elektromagnetyczne generowane przez silnik mogą powodować błędne odczyty czujników. fotokomórki bezpieczeństwa wymagają minimum dwóch żył sygnałowych o przekroju 0,5 mm², natomiast pętla indukcyjna wykrywająca obecność pojazdu potrzebuje przewodów o oporności pętlowej poniżej 10 omów na metr bieżący. Zaniedbanie tego wymogu skutkuje niestabilnym działaniem systemu wykrywania przeszkody, co w kontekście europejskiej normy EN 12453 dotyczącej bezpieczeństwa użytkowania bram automatycznych jest niedopuszczalne.

Uziemienie instalacji elektrycznej garażu powinno obejmować sprawdzenie rezystancji uziomu, która według przepisów operatorskich systemów rozdzielczych nie może przekraczać 10 omów dla uziomów fundamentowych i 30 omów dla uziomów otaczających. W praktyce garaże wolnostojące często nie mają wykonanego uziomu, a podłączenie napędu do uziomu budynku jest jedynym sposobem spełnienia wymagań ochrony przeciwporażeniowej. Brak prawidłowego uziemienia może powodować przebicia elektrostatyczne do metalowej obudowy silnika, które objawiają się nieprzyjemnym szczypaniem przy dotknięciu skrzydła bramy.

Typowe błędy podczas montażu bramy garażowej Hörmann i jak ich unikać

Najczęściej popełnianym błędem, który diagnozuję podczas interwencji serwisowych, jest niedostateczne wypoziomowanie ościeżnicy przed jej zamocowaniem. Maksymalne dopuszczalne odchylenie od pionu wynosi 2 mm na wysokości 2 metrów, co przekłada się na kąt nachylenia mniejszy niż 0,06 stopnia. W praktyce oznacza to, że nawet pozornie niewielki uchył widoczny gołym okiem świadczy o przekroczeniu tolerancji. Skutki są opóźnione w czasie: uszczelki zaczynają się rozsypywać po trzech sezonach, zawiasy zużywają się nierównomiernie, a listwy zaczepowe odkształcają się pod naprężeniem. Wyrównanie ościeżnicy za pomocą podkładek stalowych nie jest trwałym rozwiązaniem, ponieważ podkładki pod wpływem wibracji i zmian temperatury przesuwają się, powodując powolne wypoziomowanie.

Drugim błędem o fatalnych konsekwencjach jest zbyt mocne dokręcenie śrub mocujących ościeżnicę do muru. Moment dokręcenia dla kołków rozporowych 10x80 mm w betonie powinien mieścić się w przedziale 15-20 niutonometrów. Przekroczenie tego zakresu powoduje obciążenie ścinające, które może doprowadzić do pęknięcia ściany w newralgicznych miejscach, szczególnie w murach z betonu komórkowego, gdzie struktura porowata jest wrażliwa na koncentrację naprężeń. Zbyt słabe dokręcenie z kolei skutkuje luzami, które przenoszą się na pracę całego skrzydła. Kontrola momentu obrotowego za pomocą klucza dynamometrycznego powinna być standardową praktyką, ale w praktyce wykonawcy rzadko z niej korzystają.

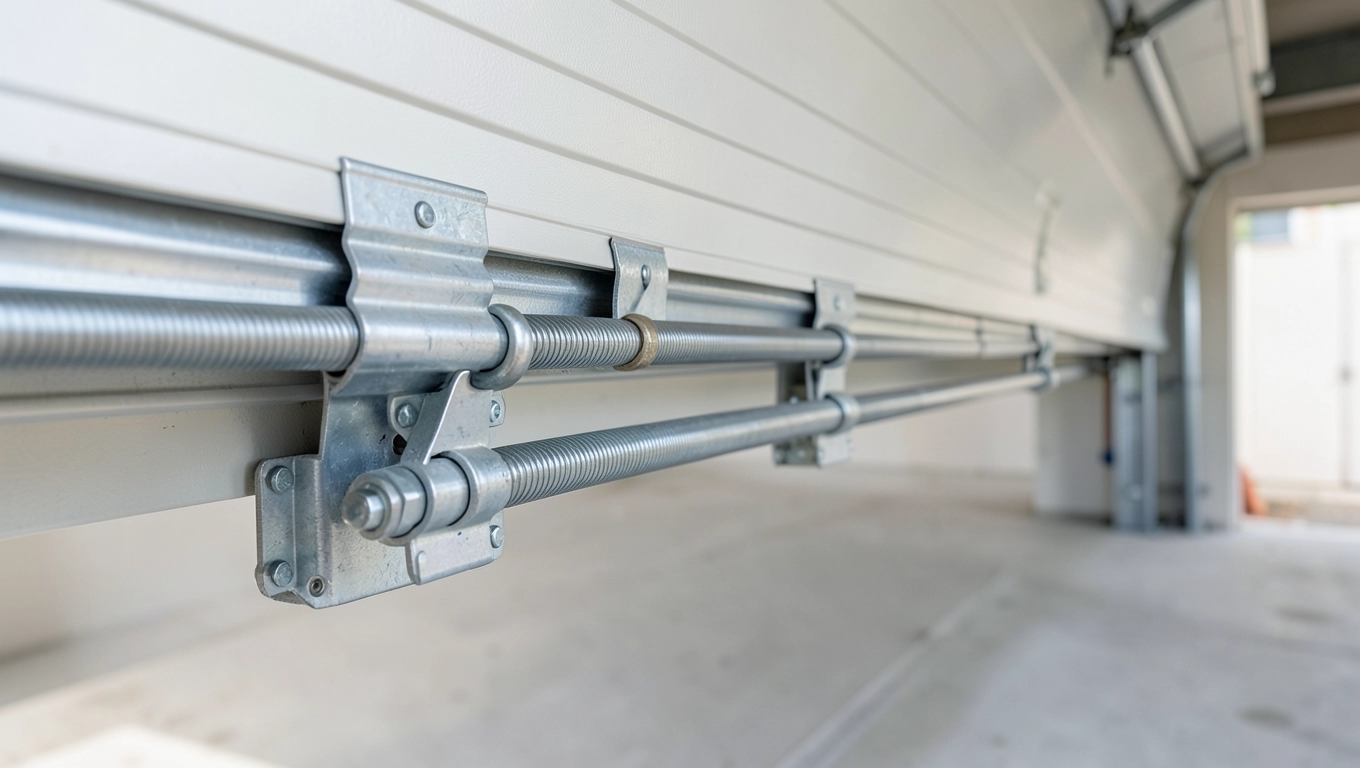

Niewłaściwe ustawienie naciągu sprężyn to problem, który objawia się niemal natychmiast po uruchomieniu bramy, ale bywa mylony z wadą mechanicznym produktu. Brama segmentna zamontowana zbyt mocno naciągniętymi sprężynami będzie się gwałtownie zatrzymywać przy całkowitym zamknięciu, powodując charakterystyczny huk i wstrząs przenoszony na całą konstrukcję. Zbyt słaby naciąg sprawia, że skrzydło opada samoczynnie, obciążając napęd przy każdym cyklu pracy. Prawidłowy naciąg reguluje się tak, aby brama pozostawała w równowadze w każdym punkcie drogi jezdnej, a siła potrzebna do jej podniesienia ręcznego mieściła się w przedziale 150-250 niutonów. Wartość tę można zmierzyć za pomocą wagi hakowej lub specjalnego dynamometru.

Ostatnim, często bagatelizowanym błędem jest nieprawidłowe uszczelnienie styku między ościeżnicą a murem. Pianka poliuretanowa montażowa, choć wygodna w aplikacji, ma współczynnik rozszerzalności rzędu 150 procent objętości, co przy nierównomiernym dozowaniu powoduje wypchnięcie ramy z pozycji. Lepszym rozwiązaniem jest połączenie pianki z zewnętrzną warstwą elastycznego uszczelniacza silikonowego neutralnego, który zachowuje szczelność przy ruchach termicznych rzędu 25 procent rozciągliwości względnej. Uszczelnienie wykonane wyłącznie pianką może pękać pod wpływem promieniowania UV po kilkunastu miesiącach ekspozycji, a wilgoć wnikająca w szczeliny przyspiesza korozję metalowych elementów ramy.
