Jak samodzielnie zamontować bramę garażową uchylną? Praktyczny przewodnik krok po kroku

Decydując się na montaż bramy garażowej uchylnej, stajesz przed dylematem, który nurtuje każdego właściciela nieruchomości z komfortem wjazdu do garażu na celowniku: czy zaufać ekipie, która obiecuje wszystko za pół ceny, czy może jednak zaryzykować własnoręczne wykonanie, licząc na oszczędności i satysfakcję z samodzielnie zrealizowanego projektu. Ryzyko jest spore, bo źle zamontowana brama to nie tylko pieniądze wyrzucone w błoto, ale również chroniczny problem z szczelnością, bezpieczeństwem i codziennym użytkowaniem przez kolejne dekady. W grę wchodzi precyzja, której żaden film instruktażowy nie jest w stanie przekazać w pełni.

• Przygotowanie otworu i warunków technicznych przed instalacją bramy uchylnej
• Niezbędne narzędzia i akcesoria do montażu bramy garażowej uchylnej
• Etapy montażu: Od konstrukcji nośnej po regulację mechanizmu uchylnego
• Typowe błędy przy instalacji bramy uchylnej i jak im zapobiegać
• Czego unikać podczas montażu bramy garażowej najczęstsze pomyłki wykonawcze
• Montaż bramy garażowej uchylnej najczęściej zadawane pytania

Przygotowanie otworu i warunków technicznych przed instalacją bramy uchylnej

Każdy, kto choć raz zmagał się z adaptacją istniejącego otworu garażowego pod nową bramę uchylną, wie, jak wiele niespodzianek kryje się pod tynkiem i w warstwie izolacji termicznej. Fundamentalną zasadą, którą powinien kierować się każdy inwestor jeszcze przed zakupem samej bramy, jest dokładna inwentaryzacja geometryczna otworu w trzech płaszczyznach: wysokości, szerokości oraz głębokości zabudowy. Tolerancja wymiarowa dla bram uchylnych waha się zazwyczaj w granicach 3-5 mm na metr bieżący, co oznacza, że nierówności ścian przekraczające 10 mm na całej wysokości otworu wymagają bezwzględnego wyrównania przed przystąpieniem do jakichkolwiek prac montażowych.

Sprawdzenie warunków technicznych to nie tylko formalność związana z wypełnianiem dokumentacji budowlanej, lecz realna potrzeba wynikająca z zapisów miejscowego planu zagospodarowania przestrzennego (MPZP), który w wielu gminach narzuca konkretne wytyczne dotyczące wyglądu elewacji, kolorystyki oraz wysokości usytuowania bramy względem poziomu terenu. Decyzja ewidencyjna dotycząca odwodnienia terenu również może wpływać na sposób wykończenia progu bramy, szczególnie w garażach niepodpiwniczonych, gdzie woda opadowa musi mieć zapewniony swobodny odpływ. Zaniedbanie tego etapu skutkuje najczęściej koniecznością rozbiórki i ponownego montażu, a koszty takiej naprawy łatwo przekraczają pierwotny budżet całego przedsięwzięcia.

Ściana nośna, do której planujesz zamocować konstrukcję nośną ramy bramy, musi zostać przebadana pod kątem nośności. Beton komórkowy o gęstości objętościowej 400 kg/m³ wymaga zupełnie innych łączników niż tradycyjna cegła pełna czy pustak ceramiczny. W przypadku ścian strukturalnych, gdzie warstwa nośna łączy się z warstwą izolacyjną, konieczne jest zastosowanie kotew chemicznych o nośności minimum 120 kg na punkt mocowania. Parametry te określa norma PN-EN 1992-1-1, jednakże w praktyce każdy producent bram podaje w instrukcji minimalną głębokość zakotwienia oraz moment obrotowy dokręcania śrub, który dla stali ocynkowanej w betonie B25 wynosi zazwyczaj 25-30 Nm.

Sprawdź Cennik montażu bram garażowych

Fundament pod bramę garażową, zwłaszcza gdy mowa o modelach z płaszczem wodnym lub systemami automatyki, wymaga osobnego traktowania. Głębokość przemarzania gruntu w centralnej Polsce to około 80-100 cm, co oznacza, że ławy fundamentowe pod progiem bramy muszą sięgać minimum 120 cm poniżej poziomu terenu. W przypadku garaży modułowych i prefabrykowanych, gdzie ściany powstają w technologii płytowej, otwór na bramę uchylną bywa przygotowany fabrycznie, lecz wymiary te rzadko pokrywają się z aktualnymi potrzebami użytkownika.

Przed zamówieniem bramy warto sprawdzić, czy otwór spełnia wymagania wysokościowe. Standardowa brama uchylna z mechanizmem uchylnym wymaga minimum 150 mm przestrzeni nad otworem na prowadnice pionowe oraz przeciwwagę. Jeśli nadproże jest niższe lub całkowicie nieobecne, konieczne staje się zamówienie modelu z obniżonym sposobem mocowania lub wykonanie przebudowy konstrukcji dachowej. Podwieszany taras nad garażem, choć efektowny architektonicznie, komplikuje sprawę jeszcze bardziej, bo wymaga precyzyjnego wyliczenia punktów mocowania belki nośnej.

Niezbędne narzędzia i akcesoria do montażu bramy garażowej uchylnej

Profesjonalny zestaw monter bramy uchylnej to nie jest zbiór przypadkowych narzędzi dorzuconych do każdego kompletu z marketu budowlanego. Podstawą jest wiertarka udarowa z funkcją kłucia w betonie oraz zestaw wierteł SDS-plus o średnicach 10, 12 i 14 mm, ponieważ większość kotew rozporowych stosowanych w konstrukcjach nośnych bram wymaga otworów właśnie w tych rozmiarach. Wiertarka akumulatorowa 18V z momentem obrotowym minimum 65 Nm sprawdza się przy wkręcaniu wstępnych otworów pod wkręty samowiercące do stalowych profili ramy.

Polecamy Kalkulator punktów montażowych siłowników do bramy skrzydłowej

Poziomnica laserowa o dokładności 0,5 mm/m to absolutna konieczność, jeśli zależy ci na precyzyjnym wypoziomowaniu prowadnic. Tradyycyjna poziomnica cieczowa 60-centymetrowa ma tolerancję błędu rzędu 1 mm/m, co przy długości prowadnic sięgającej 3 metrów przekłada się na przesunięcie rzędu 3 mm na końcu belki. Dla bram o masie skrzydła dochodzącej do 80-120 kg/m² takie odchylenie powoduje nierównomierne obciążenie rolek prowadzących i przyspieszone zużycie łożysk.

Klucz dynamometryczny regulowany w zakresie 10-100 Nm to narzędzie, które eliminuje najczęstszy błąd amatorów: zbyt mocno dokręcone śruby mocujące prowadnice do ściany. Moment 50 Nm dla śruby M10 w Betonie B25 zapewnia pełne zakotwienie kotwy rozporowej, natomiast przekroczenie wartości 70 Nm prowadzi do efektu sprężynowania podkładki, która traci siłę docisku po kilku cyklach termicznych. Informacja ta pochodzi bezpośrednio z wytycznych producentów kotew i jest kluczowa dla trwałości połączenia.

Zestaw akcesoriów dodatkowych obejmuje piankę poliuretanową niskoprężną ( ) do wypełnienia szczelin między ramą a murem, taśmę butylową EPDM do uszczelnienia połączeń blaszanych, silikon neutralny do aluminium oraz smar silikonowy do smarowania prowadnic i rolek. Koszt kompletnego zestawu narzędzi i akcesoriów waha się od 800 do 1500 zł, przy czym warto zainwestować w jakość markowych narzędzi, bo tanie wiertarki potrafią zawieść w najmniej oczekiwanym momencie.

Zobacz Brama WIŚNIOWSKI NOBLA Instrukcją montażu

Dla osób planujących samodzielny montaż bez wcześniejszego doświadczenia, polecam wynajem poziomnicy laserowej oraz klucza dynamometrycznego na jeden dzień. Koszt takiej usługi w punktach wynajmu to około 80-120 zł za dobę, co stanowi ułamek potencjalnych strat wynikających z błędów montażowych. Dodatkowo, producenci bram garażowych często oferują bezpłatne konsultacje techniczne podczas pierwszego etapu instalacji, z którego warto skorzystać choćby telefonicznie w godzinach pracy działu wsparcia technicznego.

Etapy montażu: Od konstrukcji nośnej po regulację mechanizmu uchylnego

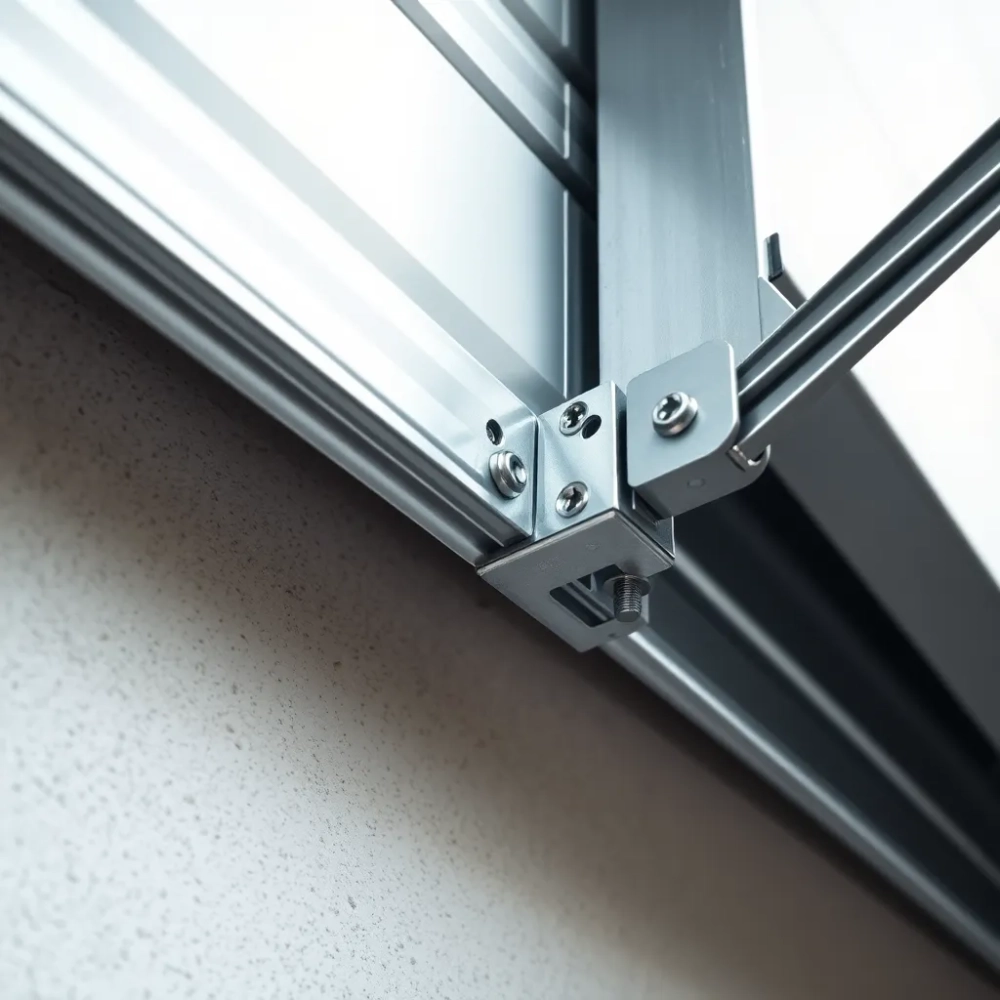

Montaż bramy garażowej uchylnej dzieli się na pięć głównych faz, z których każda wymaga innego zestawu umiejętności i innego poziomu precyzji. Pierwsza faza to montaż konstrukcji nośnej ramy zewnętrznej, która stanowi szkielet całego systemu. Profile stalowe ramy należy ustawić w otworze, wypoziomować za pomocą klinów regulacyjnych i unieruchomić tymczasowo za pomocą drewnianych rozpór. Kliny te nie są elementem trwałym, lecz jedynie narzędziem pozycjonującym, które zostaną usunięte po zakończeniu kotwienia.

Kotwienie ramy do ściany nośnej wymaga wykonania otworów techniką udarową z przerwami na odpoczynek wiertła. Przegrzanie wiertła podczas ciągłego wiercenia w betonie powoduje zmianę twardości hartowanej stali, co skutkuje utratą ostrości ostrza wiertła. Optymalna technika polega na wierceniu w seriach po 30 sekund pracy i 20 sekund przerwy, podczas której wiertło chłodzi się powietrzem. Po wykonaniu otworów należy przeczyścić je sprężonym powietrzem z kompresora, aby usunąć pył bétonowy, który obniża nośność kotwy o 30-40%.

Druga faza to instalacja prowadnic pionowych i poziomych. Prowadnice pionowe montuje się do bocznych profili ramy za pomocą specjalnych złączek kątowych, które umożliwiają regulację kąta nachylenia w zakresie 0-5 stopni. Ta regulacja jest kluczowa dla prawidłowego opadania skrzydła pod własnym ciężarem. Nachylenie zbyt małe sprawia, że skrzydło opada zbyt wolno i może nie domykać się całkowicie; nachylenie zbyt duże powoduje, że skrzydło opada zbyt szybko, co obciąża mechanizm przeciwwagi i prowadzi do przedwczesnego zużycia sprężyn.

Trzecia faza to montaż skrzydła bramy z mechanizmem uchylnym. Skrzydło składa się z paneli wypełnionych pianką poliuretanową o gęstości 40-45 kg/m³, co zapewnia współczynnik przenikania ciepła U na poziomie 1,0-1,2 W/(m²·K) dla standardowych paneli grubości 40 mm. Panele łączą się ze sobą za pomocą zawiasów łożyskowych, których oś wykonana jest ze stali nierdzewnej A2, a obudowa z aluminium. Rozstaw zawiasów musi być identyczny na obu krawędziach skrzydła, w przeciwnym razie dochodzi do skręcania paneli podczas użytkowania.

Czwarta faza to instalacja przeciwwagi i sprężyn skrętnych. Mechanizm uchylny bramy uchylnej opiera się na zasadzie równowagi sił: ciężar skrzydła (od 60 do 120 kg w zależności od rozmiaru i materiału) musi być zrównoważony przez sprężyny skrętne zamontowane na wale centrującym po obu stronach otworu. Napięcie sprężyn reguluje się poprzez obrót wałka zwiększający moment obrotowy. Prawidłowo napięte sprężyny pozwalają na otwarcie skrzydła ręcznie z użyciem siły nieprzekraczającej 15 kg, co jest wymogiem normy EN 13241-1 dla bram garażowych.

Piąta faza to regulacja mechanizmu uchylnego i testowanie szczelności. Regulacja obejmuje ustawienie docisku rolek prowadzących do blachy skrzydła, wyregulowanie siły docisku uszczelki dolnej do progu oraz sprawdzenie pracy zamka ryglującego. Test szczelności przeprowadza się za pomocą kartki papieru wsuniętej między uszczelkę a próg: kartka po zamknięciu bramy powinna być przytrzymana równomiernie na całej szerokości, z wyczuwalnym oporem przy wysuwaniu. Nierównomierny docisk świadczy o deformacji ramy lub nieprawidłowym wypoziomowaniu.

Typowe błędy przy instalacji bramy uchylnej i jak im zapobiegać

Pierwszym i najczęściej popełnianym błędem jest rozpoczęcie montażu bez uprzedniego pomiaru wszystkich wymiarów otworu. Wielu inwestorów zamawia bramę na podstawie wyłącznie szerokości wjazdu, ignorując wysokość nadproża oraz głębokość dostępnego miejsca na cofnięcie skrzydła. Brama uchylna wymaga przestrzeni do pełnego otwarcia równiej wysokości otworu plus około 400 mm na ustawienie skrzydła w pozycji równoległej do sufitu. W garażach z niskim stropem lub pomieszczeniach, gdzie nadproże jest niewidoczne pod warstwą izolacji, pomiar ten bywa źródłem fatalnych pomyłek.

Drugim błędem jest niewłaściwe przygotowanie podłoża pod próg bramy. Betonowa posadzka garażu, szczególnie w budynkach starszych, rzadko bywa idealnie wypoziomowana. Różnica poziomów dochodząca do 15 mm powoduje, że uszczelka gumowa przylega nierównomiernie, a woda deszczowa przenika przez szczeliny do wnętrza garażu. Próg bramowy musi być wylany na osobnej ławie fundamentowej, wysepnowanej od reszty posadzki, aby uniknąć pęknięć wynikających z różnic w osiadaniu gruntu. Minimalna szerokość takiej ławy to 200 mm, a jej górna powierzchnia powinna wystawać minimum 50 mm ponad poziom posadzki.

Trzecim błędem jest zbyt płytkie zakotwienie ramy w murze. Kotwy rozporowe typu FDN lub FDP wymagają minimalnej głębokości zakotwienia 70 mm w betonie klasy C20/25. Przy murach z cegły ceramicznej pełnej głębokość ta rośnie do 90 mm, a przy bloczkach gazokrzemianowych (Ytong, Solbet) konieczne jest stosowanie kotew specjalnych z trzpieniem gwintowanym o zwiększonej powierzchni rozporu. Ilość punktów mocowania zależy od ciężaru bramy i wynosi minimum 4 na pionowy profil ramy oraz 6 na profil górny. Przy bramach o szerokości powyżej 3 metrów zaleca się dodanie dodatkowych punktów mocowania co 600 mm.

Czwartym błędem jest ignorowanie wpływu temperatury na materiały. Stal i aluminium rozszerzają się pod wpływem ciepła: współczynnik rozszerzalności liniowej aluminium wynosi 23,8 × 10⁻⁶ /K, co oznacza, że przy różnicy temperatur 40°C (od -20°C zimą do +20°C latem) belka o długości 3 metrów wydłuża się o około 3 mm. Montaż ramy podczas upalnego dnia bez uwzględnienia tego faktu skutkuje odkształceniami i zacieraniem się mechanizmu podczas mrozów. Dlatego optymalnym terminem montażu jest temperatura zewnętrzna z przedziału 10-20°C, najlepiej wczesny ranek przed nagrzaniem elewacji.

Piątym błędem jest stosowanie niewłaściwego uszczelnienia między ramą a murem. Pianka poliuretanowa wysokoprężna, popularna w budownictwie, ma współczynnik reakcji na ogień klasy E, co oznacza, że w razie pożaru emituje toksyczne gazy. Do uszczelnienia bram garażowych stosuje się wyłącznie piankę niskoprężną klasy B1 lub B2, która wolniej się spala i nie kapie. Alternatywą jest taśma butylowa EPDM, która zachowuje elastyczność w temperaturach od -30°C do +80°C i nie wymaga czasu schnięcia. Koszt dobrej jakościowo pianki niskoprężnej to około 35-50 zł za pojemnik 750 ml, co jest wydatkiem wartym poniesienia.

Czego unikać podczas montażu bramy garażowej najczęstsze pomyłki wykonawcze

Najpoważniejszą pomyłką wykonawczą, która dyskwalifikuje całą pracę, jest montaż bramy przed wykonaniem tynków wewnętrznych i wymalowaniem ścian. Lakierowane lub ocynkowane profile ramy bramy rysują się przy najmniejszym otarciu o tynk, a korekta takich uszkodzeń jest możliwa tylko w warunkach fabrycznych. Ponadto chemia budowlana (zaprawy, kleje, pianki) wchodzi w reakcję z powłoką ochronną aluminium, powodując matowienie i korozję galvaniczną. Właściwa kolejność prac remontowych w garażu to: wylanie posadzki i progu, montaż bramy, wykończenie ścian, dopiero wtedy regulacja mechanizmu po finalnym osiadaniu murów.

Drugą poważną pomyłką jest oszczędzanie na elementach mocujących. Tanie kotwy rozporowe z marketu budowlanego wykonane są ze stali miękkiej i mają wytrzymałość na rozciąganie rzędu 8-12 kN, podczas gdy kotwy markowe (Fisher, Hilti, Würth) osiągają wartości 20-30 kN. Przy obciążeniu wiatrowym bramy uchylnej (strefa obciążenia II według PN-EN 1991-1-4) siły ssące mogą dochodzić do 0,8 kN/m², co dla bramy szerokości 3 metrów i wysokości 2,5 metra daje sumaryczne obciążenie 6 kN. Różnica między tanią a profesjonalną kotwą to w tym przypadku bezpieczeństwo konstrukcji.

Trzecią pomyłką jest nieprawidłowe ustawienie rolek prowadzących w zamkach. Rolki te, wykonane z tworzywa poliamidowego wzmocnionego włóknem szklanym, mają fabrycznie ustawiony luz 0,5-0,8 mm między kołem jezdnym a blachą prowadnicy. Zbyt ciasne ustawienie powoduje tarcie i hałas podczas pracy bramy; zbyt luźne prowadzi do wypadania rolek z prowadnicy podczas szarpnięcia wiatrem. Regulacja polega na dokręceniu śruby mimośrodowej na obudowie rolki, aż do wyczucia minimalnego oporu przy obracaniu koła jezdnego.

Czwartą pomyłką jest ignorowanie wyważenia skrzydła. Skrzydło bramy uchylnej waży od 60 do 120 kg/m² i musi być wyważone sprężynami w taki sposób, aby przy otwarciu do połowy pozostawało nieruchome w każdej pozycji. Brak wyważenia objawia się samoczynnym opadaniem skrzydła lub samoczynnym unoszeniem się do pozycji otwartej. Objaw ten jest niebezpieczny, bo niewyważone skrzydło opadające z wysokości 2 metrów osiąga prędkość uderzenia rzędu 6-8 m/s, co odpowiada energii kinetycznej 150-300 J. Dla porównania, energia ta wystarcza do złamania kości udowej.

Piątą pomyłką jest instalacja automatyki na bramie niewyregulowanej. Silnik do bramy uchylnej, który kosztuje od 800 do 2500 zł w zależności od marki, ma moment obrotowy 50-120 Nm. Jeśli brama jest źle wyregulowana (tarcie w prowadnicach, zbyt napięte sprężyny), silnik pracuje ze zwiększonym obciążeniem, co skraca jego żywotność z projektowanych 10-15 lat do 2-3 lat. Dodatkowo, automatyka na źle wyregulowanej bramie zużywa więcej prądu (nawet 300 W zamiast projektowanych 150 W w trybie gotowości) i generuje hałas, który budzi domowników nocą.

Konieczność sprawdzenia działania wszystkich rygli i zamków przed oddaniem bramy do użytku wydaje się oczywista, a jednak najczęściej pomijana. Zamek ryglujący w bramie uchylnej blokuje skrzydło w pozycji zamkniętej za pomocą stalowych rygli wsuwanych w uchwyty nośne. Jeśli wysięgnik rygle nie jest wyregulowany tak, aby wsuwał się w uchwyt minimum 20 mm, siła potrzebna do wyważenia bramy od zewnątrz spada drastycznie. Normy bezpieczeństwa wymagają minimum 50 mm głębokości zagłębienia rygle w uchwycie.

Ceny bram garażowych uchylnych na rynku polskim zaczynają się od około 200 zł za najprostsze modele skrzynkowe bez termoizolacji, przez 800-1500 zł za modele segmentowe z pianką poliuretanową, aż do 3000-5000 zł za konstrukcje premium z automatyką i systemami antywłamaniowymi. Do kosztu samej bramy należy doliczyć koszt montażu przez profesjonalną ekipę, który waha się od 300 do 800 zł w zależności od regionu i stopnia skomplikowania prac. Wybór między zakupem z montażem u jednego wykonawcy a samodzielnym zakupem i zatrudnieniem osobnego montera często przesądza o końcowym budżecie przedsięwzięcia.
