Montaż bramy garażowej uchylnej Hörmann bez przeróbek

Siedemdziesiąt procent kosztów, które inwestorzy płacą za montaż bramy garażowej uchylnej Hörmann, to przeróbki wynikające z błędów pomiarowych i zbyt późnego zamówienia. Brama przyjeżdża na budowę, ekipa rozkłada ościeżnicę i okazuje się, że nadproże jest za niskie, a gniazdo 230 V zamontowano w złym rogu garażu. Ten poradnik powstał na bazie katalogów technicznych producenta oraz dziesięciu lat pracy w branży. Dzięki niemu dowiesz się, jak uniknąć opóźnień, ile kosztują typowe poprawki i kiedy zamawiać bramę względem stanu surowego.

• Rodzaje bram Hörmann i ich wymagania przestrzenne
• Pomiary otworu i wymagania konstrukcyjne garażu
• Przygotowanie konstrukcji: ściany, nadproże i posadzka
• Podjazd i odwodnienie przed garażem
• Instalacja elektryczna pod napęd bramy uchylnej
• Przebieg montażu i harmonogram prac
• Najczęstsze błędy montażowe i ich realne koszty
• Dobór koloru, okleiny i wyposażenia dodatkowego

Rodzaje bram Hörmann i ich wymagania przestrzenne

Wybór typu bramy determinuje wysokość nadproża, głębokość garażu i szerokość światła wjazdu. Uchylna brama garażowa Hörmann wymaga minimum 100 mm wolnej przestrzeni nad otworem (w wersji z napędem nawet 130 mm), podczas gdy segmentowa z prowadnicami sufitowymi potrzebuje 210-250 mm. Różnica wydaje się drobna, ale przy niskim nadprożu decyduje o tym, czy w ogóle zmieścisz wybrany model.

Warto wiedzieć, że brama uchylna otwiera się na zewnątrz, a jej skrzydło chowa się pod strop garażu. Mechanizm ten angażuje całą powierzchnię sufitu, dlatego nie sprawdza się w garażach z niskim sufitem lub licznymi instalacjami podwieszanymi. Z kolei segmentowa przesuwa się pionowo i układa płasko pod stropem, zabierając mniej miejsca w rzucie poziomym.

Dostępne napędy różnią się mocą i funkcjami. ProMatic 4 ciągnie skrzydło o masie do 130 kg z prędkością 20 cm/s i kosztuje około 1800-2200 zł. SupraMatic E 4 obsługuje bramy do 200 kg, rozpędza się do 25 cm/s i ma wbudowany moduł Bluetooth, co podnosi cenę do 2800-3400 zł. Różnica 1000 zł zwraca się w ciągu pięciu lat, jeśli korzystasz z bramy cztery razy dziennie, bo szybszy silnik skraca cykl otwarcia o 1,2 sekundy, a mniejsze zużycie mechaniki wydłuża żywotność o około 30%.

Przeciwwskazania dla bramy uchylnej to garaże ogrzewane (współczynnik przenikania ciepła segmentowej wynosi 1,0 W/(m²K), uchylnej 3,5 W/(m²K)), garaże z sufitem poniżej 2,8 m oraz pomieszczenia z odsłoniętymi rurami, kanałami wentylacyjnymi lub bramą przesuwną w tylnej ścianie. Uchylna zajmuje bowiem przestrzeń, w której mogłyby zmieścić się te instalacje.

Pomiary otworu i wymagania konstrukcyjne garażu

Dokładny pomiar to fundament, od którego zależy, czy montaż bramy garażowej uchylnej Hörmann przebiegnie bez przeróbek. Potrzebujesz pięciu wymiarów, każdy z dokładnością do 2 mm.

• Szerokość otworu w świetle muru mierz na trzech wysokościach (dół, środek, góra). Jeśli różnica przekracza 5 mm, otwór nie jest prostokątny i wymaga korekty tynkiem lub listwami maskującymi.
• Wysokość otworu od gotowej posadzki do spodu nadproża. Uwzględnij przyszłą warstwę wykończeniową podłogi (panele, żywica, płytki), bo brama jest projektowana pod konkretną wysokość.
• Głębokość garażu od wewnętrznej strony otworu do tylnej ściany. Uchylna potrzebuje minimum 3200 mm, żeby skrzydło po otwarciu nie uderzało w ścianę tylną.
• Wysokość nadproża od górnej krawędzi otworu do stropu. To krytyczny parametr dla bram automatycznych.
• Przestrzenie boczne od zewnętrznych krawędzi otworu do narożników ścian. Minimum 75 mm po każdej stronie.

Wielu inwestorów mierzy od surowego betonu, zapominając o warstwie tynku (8-15 mm), izolacji styropianowej (50-150 mm) i tynku cienkowarstwowym (3-5 mm). Łatwo wtedy zamówić skrzydło o 25 mm za szerokie, które nie da się osadzić w gotowym otworze. Norma PN-EN 13241-1+A1:2011 wymaga, by wymiary gotowego otworu uwzględniały wszystkie warstwy wykończeniowe, a tolerancja wykonawcza nie przekraczała 5 mm na 2 metry bieżące.

Typowe błędy wymiarowe to niedokładność rzędnej posadzki (gotowa posadzka bywa 15-40 mm wyżej niż surowy beton), pominięcie ocieplenia ścian zewnętrznych oraz brak uwzględnienia grubości okładziny nadproża. Każdy z tych błędów generuje konkretne koszty: podbetonowanie nadproża to wydatek 800-1500 zł, skucie tynku i ponowne tynkowanie to 400-700 zł, a wymiana ościeżnicy na nową, szerszą, to strata 1200-2000 zł.

Próg garażowy to kolejne miejsce, w którym łatwo o pomyłkę. Brama uchylna Hörmann nie wymaga progu, bo uszczelka dolna przylega bezpośrednio do posadzki. Jednak jeśli podłoga ma spadek większy niż 2% w kierunku wnętrza garażu, woda deszczowa będzie się cofać pod skrzydło. W takiej sytuacji warto zamontować próg aluminiowy o wysokości 25-40 mm, który tworzy barierę hydrauliczną i chroni uszczelkę przed przyspieszonym starzeniem.

Przygotowanie konstrukcji: ściany, nadproże i posadzka

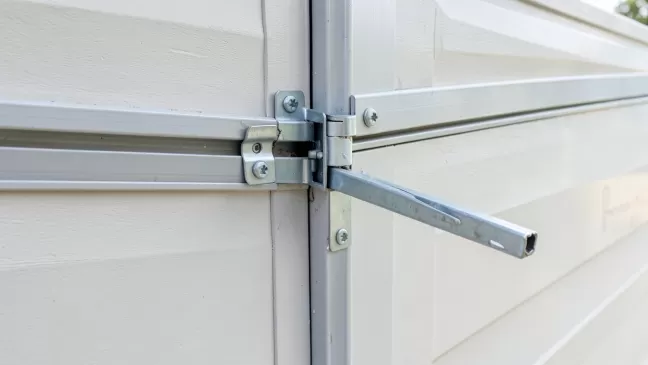

Ściany boczne muszą być równe w płaszczyźnie pionowej, bo ościeżnica bramy uchylnej jest sztywnym elementem, który nie kompensuje krzywizn. Dopuszczalne odchylenie wynosi 5 mm na 2 metry długości. Jeśli ściana jest bardziej nierówna, ościeżnica napręży się podczas dokręcania kotew i po kilku cyklach otwarć pojawi się skrzypienie, a po dwóch latach skrzydło zacznie ocierać o prowadnice.

Nadproże to element, który przenosi obciążenie z górnej części ściany nad otworem. W bramie uchylnej naprężenia dynamiczne podczas otwierania przenoszą się na nadproże poprzez prowadnice górne. Dlatego nadproże żelbetowe o rozpiętości do 3 metrów musi mieć wysokość minimum 200 mm i zbrojenie dolne 4∅12 mm ze stali AIIIN (B500SP). W przypadku nadproży z belek stalowych ważne jest, by górna krawędź otworu nie drgała przy uderzeniu (sprawdź, pukając w nie pięścią). Drgania oznaczają, że brama w krótkim czasie rozharmoniuje ościeżnicę.

Posadzka w garażu musi być wykończona przed montażem. Brama regulowana jest pod konkretną wysokość progu, a każde późniejsze dołożenie warstwy (parkiet, płytki, żywica) wymaga demontażu i ponownego ustawienia ościeżnicy. Dlatego planując montaż bramy garażowej uchylnej Hörmann, upewnij się, że posadzka jest gotowa przynajmniej 48 godzin wcześniej, żeby klej lub żywica zdążyły związać.

Nośność podłoża decyduje o doborze kotew mocujących ościeżnicę. W betonie zbrojonym klasa C20/25 wystarczają standardowe kotwy mechaniczne M10. W murze z pustaków ceramicznych lub betonu komórkowego konieczne są kotwy chemiczne z tuleją siatkową, bo pustaki mają tendencję do kruszenia się pod obciążeniem punktowym. Prawidłowy montaż w pustaku wymaga wstępnego nawiercenia otworu o średnicy równej średnicy tulei, oczyszczenia go szczotką i sprężonym powietrzem, a następnie wstrzyknięcia żywicy i wkręcenia kotwy w czasie otwarcia żywicy (zwykle 3-6 minut w temperaturze 20°C).

Próg garażowy i strefa przejściowa wymagają szczególnej uwagi. Jeśli garaż jest ogrzewany, granica strefy termicznej powinna przebiegać na linii uszczelki bramy, a nie 500 mm za nią. W przeciwnym razie mostek termiczny w obrębie nadproża wygeneruje straty ciepła rzędu 80-120 kWh rocznie. W bramie uchylnej mostek ten jest mniejszy niż w segmentowej, ale nadal obecny, bo ościeżnica aluminiowa przewodzi ciepło z prędkością 160 W/(m·K).

Podjazd i odwodnienie przed garażem

Podjazd przed bramą uchylną musi mieć spadek 2-3% na zewnątrz garażu, czyli 20-30 mm na metr bieżący. Spadek ten sprawia, że woda deszczowa spływa z garażu, a nie do niego. Bez tego spadku woda zbiera się przy progu, namacza uszczelkę i po 2-3 zimach powoduje korozję dolnej krawędzi skrzydła.

Odwodnienie liniowe przy bramie to element obowiązkowy w przypadku podjazdów dłuższych niż 6 metrów, spadku terenu w kierunku garażu lub garaży podpiwniczonych. Rynna odwodnienia o szerokości 100 mm i głębokości 80 mm zbiera wodę z pasa 4-5 metrów przed bramą. Podłączenie do kanalizacji deszczowej (studzienka ∅315 mm) musi uwzględniać przepustowość 2,5 l/s, bo podczas ulewy natężenie opadu sięga 150 l/(s·ha), a powierzchnia zlewni 100 m² daje 1,5 l/s.

Strefa parkowania przed bramą powinna mieć minimum 5,0-5,5 metra głębokości, żeby samochód osobowy (długość 4,5 m) mógł się ustawić bez blokowania wjazdu. W przypadku bram automatycznych, fotokomórka bezpieczeństwa aktywuje się 50 mm przed zamknięciem, więc samochód musi mieć 200-300 mm luzu po obu stronach.

Wjazd do garażu od strony ulicy powinien mieć promień skrętu minimum 6 metrów, żeby samochód mógł wjechać pod kątem prostym do bramy. Przy ciasnych podjazdach (szerokość 3,0 m) brama uchylna stanowi zagrożenie, bo kierowca nie widzi osoby stojącej za skrzydłem w trakcie otwierania. Rozwiązaniem jest montaż lustra wypukłego 600 mm po wewnętrznej stronie garażu, ale to półśrodek. Bezpieczniej wybrać bramę segmentową z napędem, która zamyka się w 14 sekund, a nie w 18, jak uchylna.

Instalacja elektryczna pod napęd bramy uchylnej

Instalacja elektryczna to element, o którym inwestorzy myślą zbyt późno. Napęd bramy uchylnej Hörmann pobiera 0,6 kW mocy i wymaga gniazda 230 V z oddzielnym obwodem zabezpieczonym wyłącznikiem nadprądowym B16A oraz wyłącznikiem różnicowoprądowym 30 mA. Przewód YDYp 3×2,5 mm² prowadzony w peszlu sztywnym ∅20 mm lub w ścianie pod tynkiem, to standard dla tej klasy mocy.

Rozmieszczenie gniazda powinno uwzględniać zasięg kabla silnikowego, który ma zwykle 1,2 metra. Optymalna lokalizacja to sufit w odległości 1,0-1,5 m od osi otworu, w połowie jego szerokości. Takie umiejscowienie minimalizuje naprężenia kabla przy pełnym otwarciu skrzydła, bo przewód zwisa luźno i nie jest narażony na zginanie cykliczne.

Fotokomórki bezpieczeństwa to element obowiązkowy w bramach automatycznych zgodnie z normą PN-EN 12453. Montaż dwóch par (zewnętrzna i wewnętrzna) kosztuje 300-500 zł i chroni przed przytrzaśnięciem osoby lub przedmiotu. Zasada działania opiera się na wiązce podczerwieni: gdy wiązka zostaje przerwana, napęd natychmiast zatrzymuje się i cofa skrzydło. Bez fotokomórek mechanizm nie wie, co dzieje się w świetle bramy, i stanowi zagrożenie dla dzieci oraz zwierząt domowych.

Kiedy planować instalację? W stanie surowym otwartym (ściany murowane, dach gotowy, instalacja podtynkowa wykonywana). Późniejsze kucie ścian pod peszel generuje nie tylko koszty materiałowe (200-400 zł), ale też opóźnia prace o 5-7 dni, bo wymaga ponownego tynkowania, gruntowania i malowania. Peszel prowadzony w ścianie musi mieć łuki o promieniu gięcia minimum 6-krotności średnicy (czyli 120 mm dla peszla ∅20 mm), bo zbyt ciasne zagięcie utrudnia przeciągnięcie kabla i tworzy punkty naprężeń.

Uziemienie napędu to element, który chroni przed przebiciem izolacji. Przewód ochronny PE o przekroju 2,5 mm² łączy obudowę silnika z szyną wyrównawczą rozdzielnicy głównej. Bez uziemienia dotknięcie obudowy w przypadku awarii może być śmiertelne, bo prąd upływu o natężeniu 30 mA wystarcza do zatrzymania akcji serca. Sprawdzenie uziemienia miernikiem rezystancji (wartość poniżej 30 Ω) powinno być wykonane przed pierwszym uruchomieniem bramy.

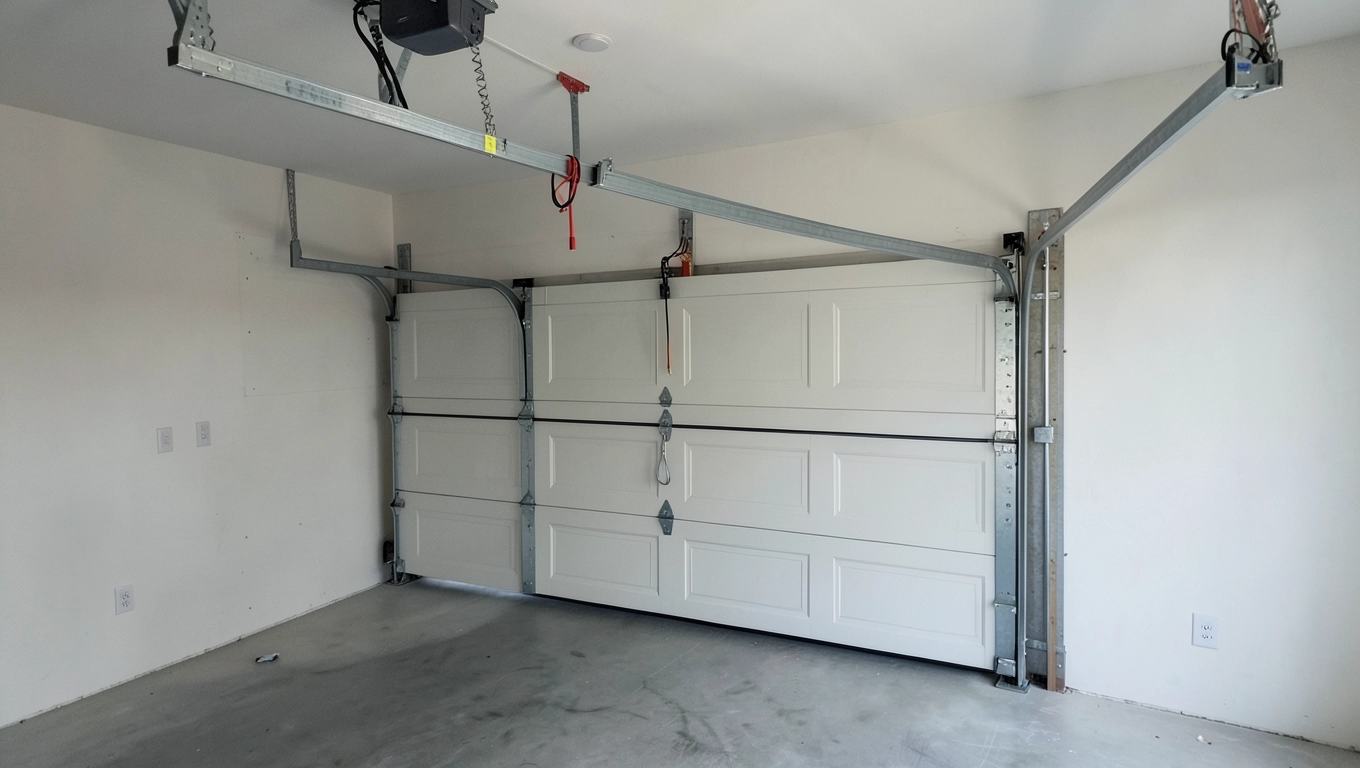

Przebieg montażu i harmonogram prac

Oś czasu montażu bramy garażowej uchylnej Hörmann zaczyna się na etapie stanu surownego zamkniętego, czyli po wykonaniu dachu i przed tynkowaniem. Brama powinna być zamówiona 6-8 tygodni przed planowanym montażem, bo produkcja trwa 4 tygodnie, a dostawa zależy od dostępności transportu. W sezonie (marzec-czerwiec) czas realizacji wydłuża się do 6-8 tygodni.

Sam montaż trwa 6-8 godzin w przypadku bramy uchylnej ręcznej i 8-12 godzin z napędem. Ekipa składa się zwykle z dwóch osób: montera ościeżnicy i pomocnika do ustawiania skrzydła. Czynności dzielą się na sześć etapów.

• Montaż ościeżnicy (2-3 godziny). Ustawienie ramy w otworze, poziomowanie laserowe, kotwienie do ścian bocznych i nadproża.
• Zawieszenie skrzydła (1 godzina). Zamontowanie sprężyn, ramion nożycowych i ogranicznika otwarcia.
• Regulacja napięcia sprężyn (1 godzina). Balansowanie skrzydła tak, by w połowie otwarcia pozostawało nieruchome. To krytyczny moment, bo zbyt mocne sprężyny obciążają ościeżnicę.
• Montaż napędu (2-4 godziny). Przykręcenie szyny, zawieszenie wózka jezdnego, podłączenie elektryczne, konfiguracja krańcówek.
• Programowanie pilota (30 minut). Parowanie nadajnika z odbiornikiem, ustawianie siły ciągu, kalibracja fotokomórek.
• Testy bezpieczeństwa (30 minut). Sprawdzenie zatrzymania awaryjnego, reakcji na przeszkodę, automatycznego zamykania po 60 sekundach.

Co może ekipa, a co musi inwestor? Monter przyjeżdża z gotową bramą, narzędziami i materiałami montażowymi. Inwestor odpowiada za przygotowanie otworu (gotowe ściany, nadproże, posadzka), dostęp do prądu 230 V, udostępnienie miejsca na samochód z bramą (3-4 metry wolnego przed garażem) oraz obecność w dniu odbioru. Jeśli któregoś z tych warunków brakuje, ekipa policzy za postój dodatkowe 200-400 zł za godzinę.

Zimowy montaż bramy uchylnej to temat, o który pytają inwestorzy budujący w okresie jesienno-zimowym. Próg temperaturowy dla montażu to -10°C, poniżej tej granicy żywica kotew chemicznych nie wiąże prawidłowo, a pianka montażowa traci elastyczność. W temperaturze 0-5°C montaż jest możliwy, ale wymaga użycia materiałów zimowych (kotwy oznaczone -10°C, pianka zimowa) i wydłuża czas pracy o 20-30%.

Eksploatacja w niskich temperaturach przysparza kilku problemów. Uszczelka EPDM twardnieje w temperaturze poniżej -15°C i traci szczelność na 2-3 mm, co pozwala na przedmuchi zimnego powietrza. Smar w prowadnicach gęstnieje, zwiększając opór otwierania o 15-20 N. Rozwiązaniem jest użycie smaru silikonowego o niskiej lepkości, który zachowuje płynność do -25°C. Wymiana smaru raz w roku (przed sezonem zimowym) wydłuża żywotność rolek o 40%.

Najczęstsze błędy montażowe i ich realne koszty

Błędy przy montażu bramy garażowej uchylnej Hörmann wynikają zwykle z pośpiechu, braku doświadczenia ekipy lub pominięcia etapu pomiarów. Każdy z nich ma konkretną cenę i konkretny termin wykrycia.

Ościeżnica zamontowana z odchyleniem większym niż 5 mm na 2 metry powoduje nierównomierne obciążenie zawiasów. Po 2-3 latach intensywnej eksploatacji (4 cykle dziennie) zawiasy wygną się o 3-5 mm, skrzydło zacznie ocierać o prowadnice, a napęd będzie pobierał o 40% więcej prądu. Korekta wymaga demontażu skrzydła, ponownego ustawienia ościeżnicy i wymiany zawiasów. Koszt: 600-900 zł.

Brak fotokomórek to nie tylko kwestia zgodności z normą, ale też bezpieczeństwa. Według danych producenta, 12% wypadków z bramami garażowymi w Unii Europejskiej w latach 2018-2023 dotyczyło bram bez zabezpieczeń optycznych. Norma PN-EN 12453:2017 wymaga, by bramy automatyczne miały co najmniej jedno zabezpieczenie (fotokomórka, listwa kontaktowa, siła ciągu ograniczona do 150 N). Brak tego zabezpieczenia powoduje utratę gwarancji producenta, co oznacza, że ewentualna naprawa silnika (800-1500 zł) leży po stronie inwestora.

Utrata gwarancji Hörmann następuje w kilku przypadkach. Montaż przez osobę bez autoryzacji (chyba że producent dopuszcza taki scenariusz w warunkach gwarancji), użycie nieoryginalnych części zamiennych, samodzielne przeróbki napędu, a także brak wpisów w karcie gwarancyjnej (przeglądy roczne, wymiana rolek, smarowanie). Karta gwarancyjna jest podstępnym dokumentem: inwestorzy często ją gubią, a po 5 latach okazuje się, że bez niej serwis odmawia naprawy gwarancyjnej. Dlatego warto skanować ją i przechowywać w chmurze, a oryginał trzymać w teczce z dokumentacją domu.

Przegląd roczny to koszt 200-350 zł, który obejmuje regulację sprężyn, smarowanie rolek, sprawdzenie fotokomórek i test zabezpieczeń. W perspektywie 10 lat daje to wydatek 2000-3500 zł, ale zapobiega awariom o łącznej wartości 6000-12000 zł. Stosunek kosztów do oszczędności wynosi więc 1:3, co czyni przeglądy jedną z najbardziej opłacalnych czynności konserwacyjnych w domu.

Dobór koloru, okleiny i wyposażenia dodatkowego

Kolor bramy wpływa na cenę o 5-15%. Standardowe kolory (biały RAL 9016, brąz RAL 8014, srebrny RAL 9006) są najtańsze, bo nie wymagają indywidualnego lakierowania. Kolory niestandardowe (z palety RAL lub NCS) podnoszą cenę o 10-20% i wydłużają termin realizacji o 2 tygodnie. Okleina drewnopodobna (Golden Oak, Dark Oak, Winchester) to wydatek 400-800 zł więcej, ale efekt wizualny bywa decydujący przy domach w stylu tradycyjnym.

Wyposażenie dodatkowe obejmuje klamkę (60-150 zł), zamek ryglowy (200-400 zł), uchwyt zewnętrzny (80-180 zł), wentylację kratkową (150-300 zł) oraz ocieplenie skrzydła pianką PUR (350-600 zł). W garażach ogrzewanych ocieplenie obniża współczynnik przenikania ciepła z 3,5 do 2,1 W/(m²K), co przy powierzchni bramy 8 m² daje oszczędność 80 kWh rocznie. W perspektywie 20 lat to 1600 kWh, czyli około 1200 zł przy cenie 0,75 zł/kWh.

Kratka wentylacyjna to element pomijany w 70% projektów, a istotny dla zdrowia. Garaż z bramą szczelną bez wentylacji kumuluje wilgoć, spaliny i opary benzyny, które przenikają do domu przez kanały wentylacyjne. Kratka o powierzchni 200 cm² zapewnia przepływ 60 m³/h przy różnicy ciśnień 10 Pa, co wystarcza do wymiany powietrza w garażu dwustanowiskowym. Koszt 150-300 zł, a korzyści zdrowotne trudne do przeliczenia, ale realne.

Łączny koszt montażu bramy garażowej uchylnej Hörmann o wymiarach 2500×2125 mm waha się od 6500 do 11500 zł, zależnie od wyposażenia. Struktura wydatków wygląda następująco: brama 2800-4500 zł (43%), napęd 1800-3400 zł (28%), montaż 1200-2000 zł (18%), materiały dodatkowe 400-800 zł (6%), transport 200-400 zł (3%). Czas od zamówienia do uruchomienia to 6-10 tygodni w sezonie i 4-6 tygodni poza sezonem.

Przeróbki, których można uniknąć dzięki wcześniejszemu planowaniu, kosztują średnio 2500-4000 zł. Najczęściej wynikają z trzech przyczyn: brak pomiaru przed zamówieniem, brak instalacji elektrycznej w dniu montażu, brak konsultacji z producentem na etapie projektowania. Każda z nich jest łatwa do wyeliminowania, ale wymaga świadomości, że brama garażowa to element budynku, a nie dodatek montowany na końcu.

Montaż bramy garażowej uchylnej Hörmann to przedsięwzięcie, które przy dobrym przygotowaniu zajmuje jeden dzień i kosztuje dokładnie tyle, ile wynika z faktury. Bez przygotowania ten sam dzień zamienia się w tydzień przeróbek i nerwów. Różnicę robi pięć pomiarów wykonanych linijką, jeden rysunek z rozmieszczeniem gniazdek i rozmowa z technikiem, który widział tysiąc takich realizacji i wie, gdzie czają się pułapki.
