Montaż bramy garażowej uchylnej z napędem krok po kroku

Wysiadanie z auta w strugach deszczu, szuranie po oblodzonym podjeździe o szóstej rano, nerwowe szukanie pilota w torbie, gdy za plecami stoi kolejka sąsiadów brzmi znajomo? Statystycznie brama uchylna otwiera się cztery do sześciu razy dziennie, co daje niemal dwa tysiące cykli rocznie. Każdy z nich to minuta straty, ryzyko urazu pleców i realna szansa na zarysowanie lakieru. Tymczasem montaż bramy garażowej uchylnej z napędem to robota na jedno popołudnie, o ile rozumiesz, co podkręcasz, do czego podpinasz i dlaczego producent upiera się przy konkretnej kolejności śrub. Poniżej dostajesz pełny schemat działania: od listy zakupów, przez kontrolę sprężyn, aż po testy bezpieczeństwa zgodne z normą PN-EN 12453. Zero lania wody, same konkretne wartości, czasy i numery norm.

• Jakie narzędzia i materiały przygotować przed startem
• Przygotowanie bramy uchylnej i garażu do montażu napędu
• Napęd do bramy uchylnej krok po kroku
• Najczęstsze błędy przy montażu napędu do bramy uchylnej
• FAQ cztery pytania, które padają przy każdym montażu

Jakie narzędzia i materiały przygotować przed startem

Zanim wyciągniesz z pudełka sam napęd, połóż na podłodze garażu wszystko, czego dotkniesz w ciągu najbliższych pięciu godzin. Brak jednej podkładki potrafi zatrzymać pracę w połowie i zmusić do jazdy do marketu, a każda przerwa w montażu to moment, w którym brama stoi otwarta i zaprasza złodzieja.

Poza narzędziami przyda się też drobnica, o której zapomina połowa amatorów: cztery kołki rozporowe 10 × 80 mm do betonu, dwa wkręty M8 × 60 mm do drewna (jeśli strop jest drewniany), nitonakrętki stalowe M8 sześć sztuk, przedłużki sufitowe kątowe (przydatne przy nierównym stropie), smar silikonowy w sprayu do łańcucha, opaski zaciskowe 4,8 mm oraz trzy żyły przewodu YDYp 3 × 1,5 mm² do zasilania i sterowania. Fotokomórki, przycisk ścienny i listwa krawędziowa zwykle leżą w kartonie, ale warto to potwierdzić, zanim zaczniesz wiercić.

Zanim zaczniesz wiercić, wyłącz bezpiecznik obwodu garażu. Zasilanie 230 V poprzez niewidoczne uszkodzenie izolacji potrafi zamienić zwykłe przykręcanie prowadnicy w ostatni błąd w twoim życiu. Drugi bezpiecznik na czas pracy to nawyk, który ratuje zdrowie.

☑ Checklist startowy
Wszystkie narzędzia rozłożone, instrukcja producenta otwarta, drugi pomocnik umówiony, zasilanie garażu wyłączone, brama zamknięta i zablokowana, telefon z naładowaną baterią (numery do serwisu). Brak choćby jednej pozycji to powód, żeby odłożyć montaż.

Przygotowanie bramy uchylnej i garażu do montażu napędu

Siedemdziesiąt procent usterek napędów wynika z bramy, a nie z urządzenia. Silnik zaczyna ciągnąć za ciężkie skrzydło, elektronika wykrywa przeciążenie, odcina zasilanie i w efekcie wini się napęd. Zanim cokolwiek przykręcisz, poświęć czterdzieści minut na rzetelny przegląd mechaniki.

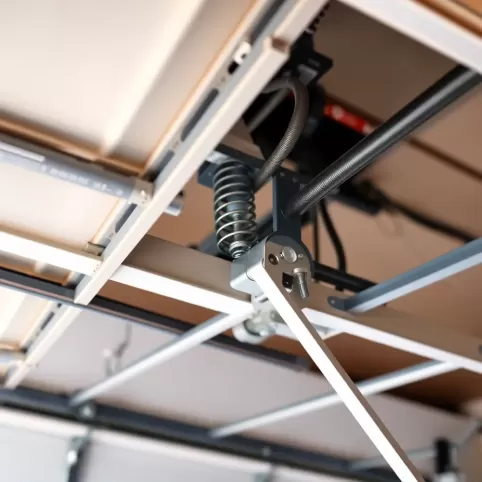

Sprężyny to serce bramy uchylnej, a zarazem najgroźniejszy element w całym układzie. Skręcona lub skorodowana sprężyna traci napięcie, brama opada nierówno i napęd pracuje na granicy zadziałania zabezpieczenia przeciążeniowego. Konsekwencja? Przeciążeniówka wyłącza silnik po trzech, czterech sekundach i zamykasz bramę ręcznie, aż w końcu wzywasz serwis. Wymiana sprężyn to koszt stu do trzystu złotych za parę, dużo mniej niż wymiana spalonego silnika.

Nadproże i sufit też wymagają uwagi. Brama uchylna po otwarciu wisi na sprężynach w pozycji pionowej, a cała masa skrzydła przenosi się na zawiasy górne i nadproże. Jeśli w nadprożu pojawiły się rysy powyżej 0,3 mm, montaż napędu należy odłożyć do wzmocnienia konstrukcji. Napęd potrafi wygenerować siłę ciągu 800-1200 N, a tę wartość musi przenieść każdy element mocowania.

⚠️ Uwaga na prąd i sprężyny
Nie demontuj sprężyn samodzielnie. Znajdują się pod napięciem 200-400 kg i przy niekontrolowanym zwolnieniu tną, łamią kości, potrafią wyrwać uchwyt z sufitu. Wymianę zleć warsztatowi ślusarskiemu. Jeśli musisz je ruszyć, użyj specjalnych ściągaczy i asekuruj skrzydło dwoma belkami.

Wysokość garażu mierzysz w trzech punktach: przy lewej ścianie, w osi bramy i przy prawej. Różnice powyżej 30 mm między skrajnymi punktami zmuszają do stosowania przedłużek sufitowych lub korekty poziomu prowadnicy. Prowadnica zamontowana ze spadkiem powoduje, że wózek jezdny ślizga się w jedną stronę i szybko wyciera rolkę.

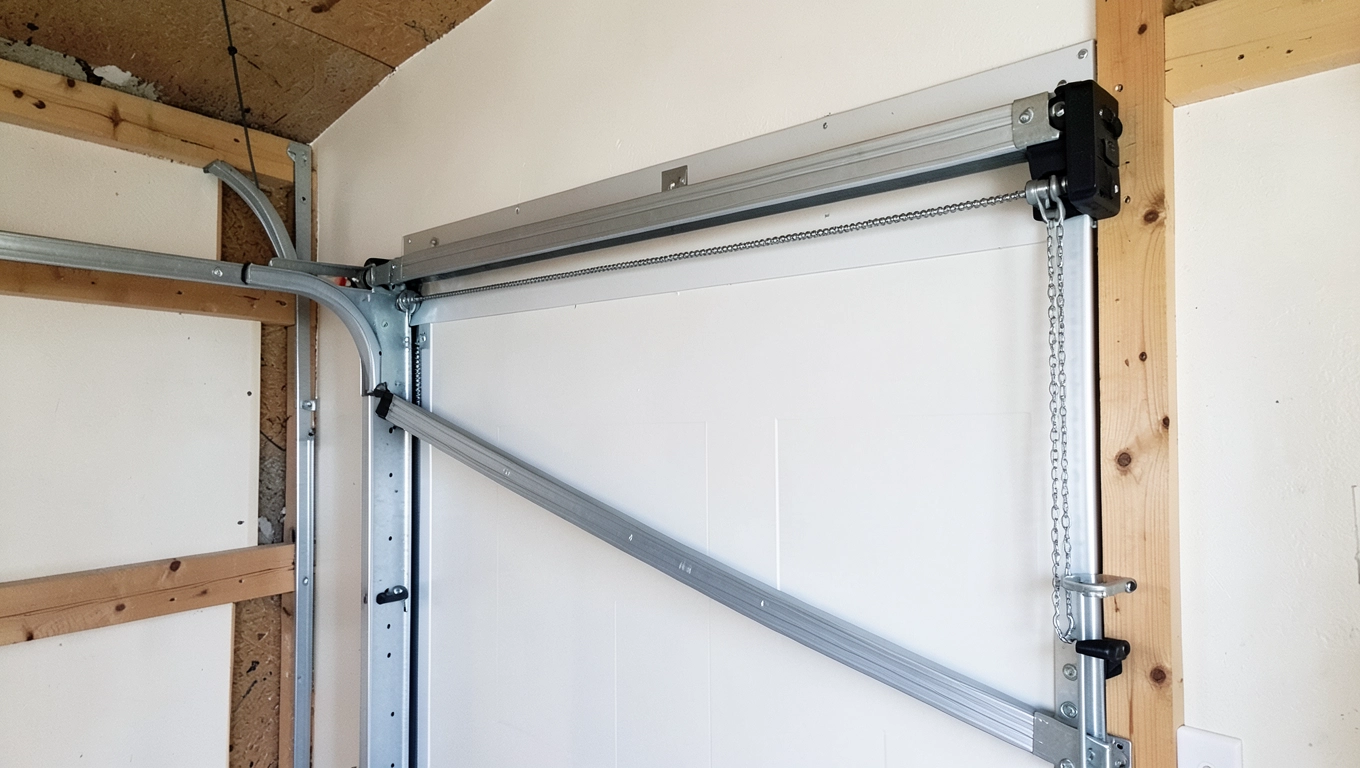

Napęd do bramy uchylnej krok po kroku

Sam montaż podziel na osiem etapów. Każdy z nich trwa od piętnastu do sześćdziesięciu minut, a ich kolejność wynika z fizyki, nie z widzimisię producenta. Próba przeskoczenia któregokolwiek etapu kończy się demontażem połowy tego, co właśnie przykręciłeś.

1. Kompletacja zestawu

Rozpakuj wszystkie elementy i ułóż je w kolejności montażu. Brakujący element zgłoś sprzedawcy przed rozpoczęciem pracy. Połowa reklamacji dotyczy brakujących nitonakrętek, podkładek lub krótszego przewodu zasilającego. Lepiej stracić dzień na dostawę niż tydzień na reklamację.

2. Montaż prowadnicy i skracanie łańcucha

Złóż szynę prowadzącą na podłodze garażu, a łańcuch napnij zgodnie z instrukcją. W większości napędów luz na łańcuchu wynosi 5-10 mm przy naciśnięciu palcem. Zbyt luźny łańcuch podskakuje i hałasuje; zbyt napięty obciąża łożyska silnika i skraca żywotność o połowę. Jeśli szyna jest za długa, skróć ją nożycówką i zaspawaj końcówkę prowadnicy pilą do metalu. Skracanie od strony silnika wymaga zdjęcia obudowy i zdjęcia łańcucha z koła zębatego, co na tym etapie jest łatwiejsze niż po zawieszeniu prowadnicy pod sufitem.

3. Uchwyt na bramie i nadprożu

Uchwyt czołowy przykręcasz do blachy bramy nitonakrętkami M8 w odległości 80-120 mm od dolnej krawędzi skrzydła, dokładnie w osi pionowej. Uchwyt nadprożowy mocujesz do ściany nad otworem, tak aby cięgno łączące oba uchwyty pracowało pod kątem zbliżonym do pionu. Odchylenie większe niż 15 stopni powoduje, że napęd ciągnie bramę nie siłą osiową, ale siłą boczną, a wtedy zużywają się rolki.

4. Zawieszenie prowadnicy i jednostki napędowej

Tutaj potrzebujesz drugiej osoby. Prowadnica waży od sześciu do dziesięciu kilogramów, a przykręcanie jedną ręką do sufitu to proszenie się o upadek narzędzia na głowę. Najpierw zamocuj wspornik sufitowy tylni (nad bramą), potem przedni (nad stropem w połowie garażu), a na końcu wkręć napęd w prowadnicę. Odległość tylnego wspornika od ściany mierz od sufitu, a nie od podłogi stropy w garażach bywają krzywe, ściany też.

5. Sprzęgnięcie z wózkiem (cięgno)

Wózek jezdny łączysz z uchwytem bramy za pomocą cięgna prostego lub kątowego. Po zawieszeniu bramy ręcznie poruszaj skrzydłem w górę i w dół. Wózek ma poruszać się płynnie, bez szarpania i zacięć w żadnym punkcie szyny. Jeśli gdzieś zaczyna stawiać opór, szukasz przeszkody, a nie dociskasz wózka na siłę.

6. Okablowanie: fotokomórki, przycisk, listwa krawędziowa

Tu zaczyna się robota elektryczna. Fotokomórki ustawiasz na wysokości 100-150 mm nad podłogą, po obu stronach otworu, tak aby wiązka podczerwieni przecinała światło bramy na całej szerokości. Przycisk ścienny montujesz na wysokości 1500 mm od podłogi, w miejscu widocznym z auta, ale poza zasięgiem dzieci. Listwa krawędziowa biegnie wzdłuż dolnej krawędzi skrzydła i reaguje na nacisk powyżej 50 N. Każdy element podłączasz przewodem o przekroju minimum 0,5 mm², a połączenia lutujesz lub zaciskasz w kostce samoblokującej. Skręcanie gołych żył i owijanie taśmą izolacyjną to proszenie się o utlenione styki za dwa sezony.

7. Pierwsze uruchomienie i konfiguracja sterownika

Po podłączeniu zasilania wchodzisz w tryb programowania sterownika. Ustawiasz pozycję otwarcia i zamknięcia, czas pracy silnika (zwykle 12-18 sekund), czułość przeciążeniówki (fabrycznie 50 N) oraz czas autozamykania (minimum 20 sekund, maksimum 5 minut). Każdy parametr zapisujesz zgodnie z instrukcją, bo po restarcie sterownik powraca do ustawień fabrycznych.

8. Testy bezpieczeństwa

Najważniejszy etap, którego nie wolno pominąć. Połóż drewniany klocek o wysokości 50 mm pod dolną krawędzią bramy i zamknij ją pilotem. Brama musi zatrzymać się, cofnąć o 100-200 mm i zgłosić błąd. Powtórz test trzykrotnie. Następnie zasłoń jedną fotokomórkę ręką i spróbuj zamknąć bramę. Silnik nie może w ogóle ruszyć w kierunku zamknięcia. Trzeci test to symulacja awarii listwy krawędziowej: odepnij ją i spróbuj zamknąć bramę. Napęd powinien zgłosić błąd i odmówić ruchu. Dopiero gdy wszystkie trzy testy przejdą pozytywnie, montaż uznajesz za zakończony.

☑ Checklist końcowy
Przeciążeniówka reaguje na klocek 50 mm. Fotokomórki blokują ruch. Listwa krawędziowa działa. Autozamykanie aktywuje się po ustawionym czasie. Pilot programuje się poprawnie. Ręczne odblokowanie bramy działa (awaryjne otwieranie). Oświetlenie napędu gaśnie po trzech minutach.

Najczęstsze błędy przy montażu napędu do bramy uchylnej

Pięć pułapek, w które wpada większość osób montujących napęd po raz pierwszy. Każda z nich wynika z pośpiechu albo z pominięcia instrukcji, a ich skutki ujawniają się po kilku tygodniach, gdy rękojmia już nie obowiązuje.

Krzywa prowadnica

Najczęstsza wpadka. Prowadnica wygląda na prostą, ale po zawieszeniu pod sufitem okazuje się, że w połowie długości ma 4 mm ugięcia w jedną stronę. Wózek zaczyna ocierać o krawędź, rolki stalowe zużywają się po trzech miesiącach, a łańcuch zaczyna podskakiwać. Kontrola poziomicą na każdym etapie montażu to trzydzieści sekund pracy, które oszczędzają trzysta złotych na nowe rolki.

Za czuła lub za wolna przeciążeniówka

Fabryczne ustawienie 50 N to wartość startowa, nie docelowa. Po montażu wyreguluj czułość na podstawie testu z klockiem. Za czuła przeciążeniówka zatrzymuje bramę przy podmuchu wiatru, za wolna nie wykryje leżącego na podłodze roweru. Kalibracja trwa pięć minut, a eliminuje dziewięćdziesiąt procent fałszywych alarmów.

Brak fotokomórek przy autozamykaniu

Jeśli włączasz autozamykanie, fotokomórki stają się obowiązkowe. Norma PN-EN 12453 wymaga, by każda brama z napędem i autozamykaniem posiadała zabezpieczenie kontaktowe lub bezstykowe na całej szerokości otworu. Brak fotokomórek to nie tylko mandat ubezpieczyciela po wypadku, ale też odpowiedzialność karna za szkodę na osobie.

Niewłaściwe zasilanie

Podłączenie napędu do obwodu oświetleniowego, na którym wiszą jeszcze cztery halogeny 500 W, kończy się resetowaniem sterownika przy każdym włączeniu światła. Napęd wymaga dedykowanego obwodu z własnym zabezpieczeniem 10 A. Poprowadzenie osobnej linii to godzina pracy elektryka i trzysta złotych, a brak osobnego obwodu to tysiąc złotych na nową elektronikę po przepięciu.

Brak smarowania łańcucha

Łańcuch napędowy pracuje w temperaturze od minus piętnastu do plus sześćdziesięciu stopni Celsjusza, w kurzu, wilgoci i oparach spalin. Bez smarowania silikonowego traci elastyczność po roku, zaczyna pękać przy ogniwach i zrywa się w najmniej spodziewanym momencie. Smarowanie co sześć miesięcy to pięć minut pracy, które przedłużają żywotność łańcucha z pięciu do piętnastu lat.

FAQ cztery pytania, które padają przy każdym montażu

Czy montaż napędu unieważnia gwarancję na bramę?

Zależy od producenta. Część marek wymaga, by montaż wykonał autoryzowany serwis, w przeciwnym razie gwarancja na skrzydło spada z pięciu do dwóch lat. Inne dopuszczają montaż własny pod warunkiem użycia napędu z listy kompatybilnych urządzeń i przestrzegania ich wytycznych. Przed rozpoczęciem pracy sprawdź kartę gwarancyjną bramy i instrukcję napędu, a najlepiej zadzwoń do serwisu producenta.

Ile kosztuje montaż napędu do bramy garażowej uchylnej?

Cena samego napędu to 900-2800 zł, w zależności od typu (łańcuchowy czy paskowy) i mocy silnika. Robocizna autoryzowanego serwisu to kolejne 400-900 zł. Samodzielny montaż pozwala zaoszczędzić tę kwotę, ale wymaga poświęcenia pięciu godzin i dysponowania podstawowymi narzędziami.

Jaki napęd do bramy uchylnej wybrać przy bramie powyżej 120 kg?

Cięższe skrzydła wymagają silnika o mocy minimum 600 W i przeciążeniówce ustawionej na 80-100 N. W karcie technicznej napędu sprawdź wartość „maksymalny ciężar skrzydła”. Standardowe urządzenia ciągną do 100-120 kg, modele przemysłowe do 180 kg. Próba ciągnięcia zbyt ciężkiej bramy silnikiem o zbyt niskim momencie obrotowym skraca żywotność przekładni o połowę.

Jak często serwisować napęd po montażu?

Przegląd co dwanaście miesięcy: smarowanie łańcucha lub kontrola pęknięć paska, regulacja naciągu, test fotokomórek, test listwy krawędziowej, pomiar poboru prądu silnika (nie powinien wzrosnąć powyżej wartości nominalnej o więcej niż 15 procent). Zaniedbanie przeglądu skraca żywotność napędu o jedną trzecią.

Montaż bramy garażowej uchylnej z napędem to nie jest rocket science, ale wymaga szacunku do fizyki i norm. Poświęć dwie godziny na przygotowanie, pięć na montaż i godzinę na testy, a przez następne piętnaście lat brama będzie otwierać się sama, a ty wysiądziesz z auta suchy, nawet gdy leje. Instrukcja producenta, poziomica, klocek testowy 50 mm i odrobina cierpliwości. To cały zestaw, który oddziela spokojny poranek od nerwowego sięgania po telefon do serwisu.
