Jak przymocować garaż blaszany do podłoża i spać spokojnie

Blaszak stoi stabilnie do pierwszej wichury, a potem nagle wędruje po działce jak blaszana łódka. Ten widok powtarza się co roku w setkach polskich posesji, choć rozwiązanie jest zaskakująco proste i wymaga zaledwie kilku godzin solidnej pracy. Prawidłowy montaż garażu blaszanego do podłoża to różnica między konstrukcją, która przetrwa dekady, a taką, którą ubezpieczyciel uzna za szkodę własną właściciela.

• Jakie siły naprawdę działają na blaszaka
• Jakie podłoże wytrzyma garaż blaszany
• Kotwy i śruby do mocowania blaszaka do betonu i kostki
• Ile kotew potrzebujesz do swojego garażu
• Instrukcja montażu krok po kroku
• 7 błędów, które zrywają blaszaka z fundamentu
• Kiedy fundament jest naprawdę wymagany

Jakie siły naprawdę działają na blaszaka

Metalowa bryła o wymiarach 3×5 m to żagiel o powierzchni 15 m², który łapie wiatr z pełną bezwzględnością. Przy podmuchu 100 km/h siła parcia na ścianę czołową sięga około 1,5 tony. Dach z blachy trapezowej działa jak skrzydło samolotu, wytwarzając dodatkowe siły ssące na połaci nawet 80 kg/m².

Wichura nie musi być huraganem, żeby zrobić robotę. Wystarczy porywisty wiatr 60-80 km/h, który w Polsce zdarza się kilka razy w roku, żeby niekotwiony blaszak przesunął się o kilkanaście centymetrów. Po takim incydencie brama przestaje domykać, a profile ramy odkształcają się na stałe.

Konsekwencje wykraczają poza uszkodzenie konstrukcji. Ubezpieczyciel, który wypłacił odszkodowanie za „wiatr", bardzo szybko sprawdzi ogólne warunki umowy. Większość towarzystw zastrzega obowiązek właściwego posadowienia obiektu, łącznie z kotwieniem do podłoża. Brak kotew oznacza odmowę wypłaty lub drastyczne zmniejszenie kwoty odszkodowania.

Polskie przepisy budowlane traktują blaszaki niestety niespójnie. Garaż do 35 m² powierzchni zabudowy i wysokości poniżej 5 m wymaga jedynie zgłoszenia, nie pozwolenia. Jednakże pozwolenie na budowę lub zgłoszenie nie zwalnia z obowiązku posadowienia zgodnego ze sztuką budowlaną, a ta wymaga trwałego powiązania obiektu z gruntem w strefach wiatrowych I-III, czyli praktycznie w całym kraju.

Jakie podłoże wytrzyma garaż blaszany

Nie każda powierzchnia nadaje się pod blaszaka. Wybór podłoża determinuje zarówno typ kotew, jak i koszt całej inwestycji, dlatego warto przeanalizować opcje przed zakupem garażu, nie po.

Wylewka betonowa o grubości 10 cm zbrojona siatką stalową to złoty standard. Beton klasy C16/20 wytrzymuje siły wyrywające rzędu 2,5 kN na kotwę M12, czyli znacznie więcej niż generuje wiatr. Koszt wylewki pod garaż 3×5 m to około 1500-2500 PLN, co przy wieloletniej eksploatacji zwraca się wielokrotnie.

Kostka brukowa wymaga kotwienia innego typu. Standardowe kotwy mechaniczne nie mają tu zastosowania, bo bruk się kruszy przy dużych siłach punktowych. Rozwiązaniem są kotwy wbijane przez kostkę w grunt rodzimy, najlepiej z podkładką EPDM rozkładającą nacisk na kilka kamieni.

Grunt rodzimy bez wylewki to opcja dla budżetowych konstrukcji, ale wymaga kotew śrubowych o długości minimum 60 cm. Takie kotwy wkręca się ręcznie lub specjalnym kluczem, a ich nośność zależy od rodzaju gleby. W glinie utrzymają 1,2 kN, w piasku tylko 0,6 kN, więc potrzeba ich znacznie więcej.

Bloczki betonowe ustawione punktowo pod ramą garażu to popularne rozwiązanie tymczasowe. Każdy bloczek 20×20×40 cm utrzymma obciążenie 1,5 tony przy prawidłowym posadowieniu na podsypce piaskowej. Mocowanie odbywa się przez śrubę fajkową przewierconą przez ramę w blok.

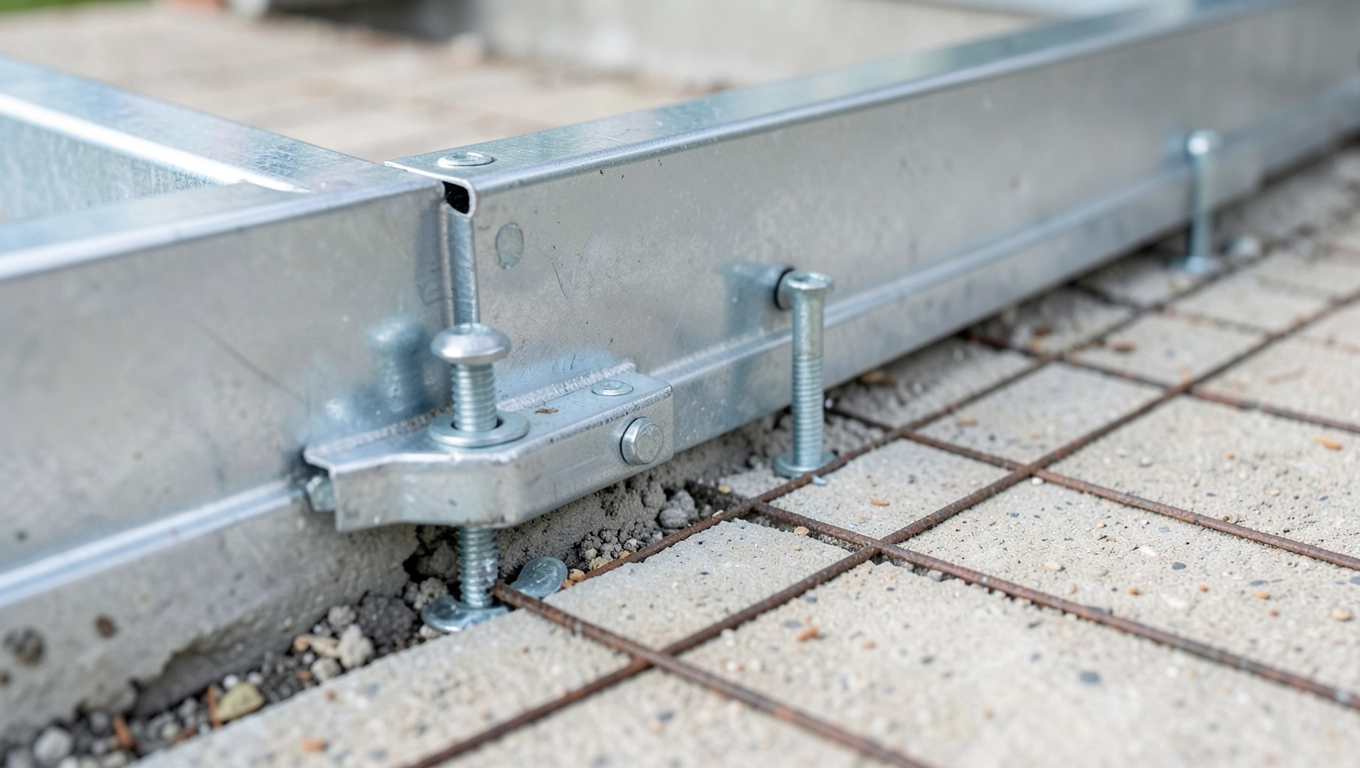

Kotwy i śruby do mocowania blaszaka do betonu i kostki

Dobór kotwy zależy od trzech czynników: materiału podłoża, przewidywanych obciążeń i warunków atmosferycznych. Każda metoda ma swoją fizykę działania, którą warto zrozumieć przed zakupem.

Kotwy wbijane do betonu

Stalowy trzpień z klinem rozporowym umieszcza się w otworze, a młotek lub osadzak wbija klin, rozszerzając tuleję. Tarcie mechaniczne między rozprężoną tuleją a ściankami otworu daje nośność 1,5-2,0 kN. Sprawdzają się w betonie niespękanym klasy minimum C20/25.

Średnica otworu wynosi zazwyczaj 12-15 mm, głębokość osadzenia 80-100 mm. Moment dokręcania śruby M10 to 40 Nm, dla M12 już 65 Nm. Przekroczenie tych wartości grozi zerwaniem gwintu lub pęknięciem betonu przy krawędzi.

Kotwy rozporowe mechaniczne

Tuleja z segmentami rozpiera się podczas dokręcania śruby, dociskając się do ścianek otworu. Siła rozparcia przenoszona jest przez tarcie, podobnie jak w kotwie wbijanej, ale mechanizm aktywacji jest kontrolowany momentem obrotowym. Nośność w betonie C20/25 sięga 2,5 kN dla M12.

Montaż wymaga wiertarki udarowej, wiertła o średnicy kotwy i klucza dynamometrycznego. Czas osadzania jednej kotwy to około 3 minuty. To najpopularniejsza metoda kotwienia blaszaków do wylewki betonowej.

Kotwy chemiczne (żywica + pręt gwintowany)

Żywica poliestrowa lub epoksydowa wypełnia otwór, a pręt gwintowany M10-M12 zanurzony w niej tworzy monolityczne połączenie. Wiązanie chemiczne przenosi obciążenia na całą powierzchnię otworu, nie punktowo jak w kotwi mechanicznej.

Nośność kotwy chemicznej M12 w betonie C20/25 wynosi 3,5-5,0 kN, czyli dwukrotnie więcej niż mechanicznej. Czas wiązania żywicy to 15-45 minut w temperaturze 20°C, w zimnie wydłuża się do 2-3 godzin. To jedyna metoda dopuszczalna w betonie spękanym lub blisko krawędzi.

Śruby fajkowe typu L

Pręt gwintowany zagięty w kształcie litery L lub J, montowany w murze lub drewnie. Część zagięta kotwi się w spoinie lub w otworze zalanym zaprawą. Stosowane głównie przy mocowaniu ramy do murłaty drewnianej lub do bloczków betonowych.

Średnica śruby fajkowej to zazwyczaj M10-M12, długość ramienia 150-300 mm. Nośność zależy od materiału, w który jest osadzona, i waha się od 0,8 kN w drewnie do 2,0 kN w betonie. Wymagają wstępnego planowania, bo montaż następuje przed postawieniem ramy.

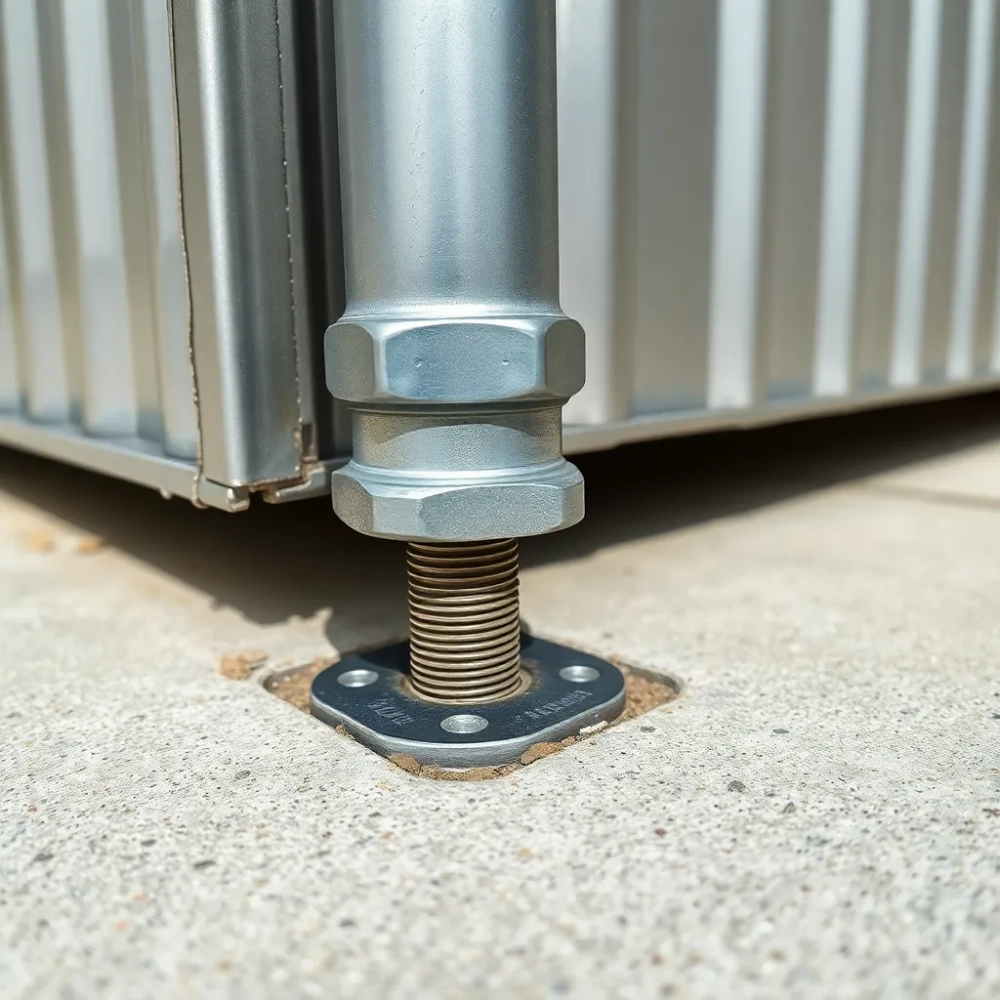

Kotwy fundamentowe (do wylewania w betonie)

Stalowy pręt z płytką lub hakiem na końcu zatapia się w świeżym betonie podczas wylewania wylewki. Po związaniu betonu stanowi monolityczne połączenie ramy z fundamentem. Najwyższa nośność, bo przekracza 5 kN, ale wymaga planowania etapów budowy.

Typowe kotwy fundamentowe to pręty gwintowane M12 długości 400 mm z płytką 50×50 mm na dolnym końcu. Rozstaw odpowiada rozstawowi słupków ramy, a odległość od krawędzi wylewki minimum 100 mm. To rozwiązanie dla osób, które wylewają podłoże specjalnie pod garaż.

Kotwy stalowe bez powłoki antykorozyjnej stosowane na zewnątrz pokryją się rdzą w ciągu 2-3 lat. Cynkowanie ogniowe daje ochronę na 10-15 lat, a stal nierdzewna A2 na 25+. Przy wyborze oszczędność 2 PLN na kotwie oznacza konieczność wymiany całego systemu po dekadzie.

Ile kotew potrzebujesz do swojego garażu

Wzór na minimalną liczbę kotew jest prosty: 1 kotwa na 1,5-2,0 m² obrysu garażu. Obrys to długość razy szerokość, nie powierzchnia użytkowa. Dla garażu 3×5 m obrys wynosi 15 m², co daje 8-10 kotew rozmieszczonych równomiernie po obwodzie.

Rozmieszczenie kotew powinno uwzględniać strefy narażone na wiatr. Narożniki i ściany czołowe wymagają kotwienia co 1,0-1,2 m, ściany boczne co 1,5-1,8 m. W strefie wiatrowej III (Wybrzeże, Podkarpacie) zagęszcza się rozstaw o 30% względem strefy I.

Kotwy rozmieszcza się przy każdym słupku ramy nośnej, czyli elementach konstrukcyjnych przenoszących obciążenia na podłoże. Blaszak typu „pancerny" ma ramę z profili zamkniętych 30×30 mm, „klasyczny" z kątowników 40×40×3 mm. Im cieńszy profil, tym gęstsze kotwienie.

Instrukcja montażu krok po kroku

Sam montaż zajmuje 4-6 godzin dla dwóch osób przy garażu 3×5 m. Poniższa checklista zawiera wszystkie etapy, które decydują o trwałości kotwienia.

Narzędzia i materiały

• Wiertarka udarowa SDS-plus z wiertłami 12 mm i 14 mm
• Klucz dynamometryczny z zakresem 20-100 Nm
• Młotek 1,5 kg (do wbijanych) lub osadzak ręczny
• Poziomica 60 cm i 120 cm
• Miarka, ołówek, sznurek murarski
• Odkurzacz budowlany (resztki betonu w otworze obniżają nośność o 30%)
• Kotwy w liczbie zgodnej z tabelą + zapas 15%
• Podkładki EPDM 12 mm (rozkładają nacisk na blachę)
• Nakrętki kołnierzowe M12, podkładki płaskie sprężyste

Kolejność prac

Po ustawieniu garażu w docelowej pozycji wyznacz punkty kotwienia co 1,0-1,8 m wzdłuż dolnej krawędzi ramy. Zaznacz je ołówkiem, sprawdzając odległość od narożników (minimum 100 mm, maksimum 300 mm).

Wierć otwory prostopadle do podłoża, utrzymując wiertło w osi. Głębokość otworu powinna być o 10-15 mm większa niż głębokość osadzenia kotwy, żeby kurz nie utrudniał wprowadzenia tulei. Odkurz każdy otwór przed osadzeniem.

Osadź kotwy zgodnie z ich typem. Wbijane wprowadź luzem, a potem dobij klin młotkiem. Rozporowe wkręć ręcznie do oporu, a dynamometrycznym kluczem dokręć do momentu 65 Nm. Chemiczne wymagają wstrzyknięcia żywicy przed włożeniem pręta, odczekania czasu wiązania.

Nałóż podkładkę EPDM na każdą śrubę przed przykręceniem do ramy. EPDM to guma syntetyczna odporna na UV i temperaturę, która uszczelnia połączenie i kompensuje drgania. Bez niej woda dostanie się pod blachę i rama zacznie korodować od spodu.

Dokręć nakrętki momentem 40-50 Nm dla M10, 65-80 Nm dla M12. Po dokręceniu sprawdź poziomicą, czy rama nie przesunęła się podczas pracy. Nawet 2 mm przesunięcia na długości 5 m daje problemy z domykaniem bramy.

Sprawdź wszystkie kotwy po 24 godzinach. Poluzowane dokręć ponownie. Niektóre żywice chemiczne kurczą się podczas wiązania, co wymaga korekty. Po tygodniu sprawdź ponownie, bo cykle termiczne (mróz-skwar) mogą rozluźnić niektóre połączenia.

7 błędów, które zrywają blaszaka z fundamentu

Każdy z tych błędów powtarza się z taką regularnością, że trudno uwierzyć. Oto lista grzechów montażowych, które widuje się na co trzeciej posesji z blaszakiem.

Otwory za płytkie

Kotwa M12 wymaga otworu minimum 100 mm w betonie. Płytsze otwory nie dają wystarczającego tarcia i kotwa wyrywa się przy pierwszym silniejszym podmuchu. Wielu amatorów wierci „na oko", a wiertło SDS-plus ma tendencję do cofania się pod wpływem udaru.

Brak kontroli poziomu

Rama ustawiona krzywo oznacza, że jedne kotwy pracują na wyrywanie, a inne na ścinanie. Kotwa ścinana ma nośność o 40% niższą niż kotwa wyrywana. Poziomica 120 cm przyda się co najmniej trzykrotnie: przed wierceniem, po osadzeniu kotew, po dokręceniu.

Za mało kotew

Ekonomika wychodziła tak: cztery kotwy po 5 PLN zamiast dziesięciu. Te 30 PLN oszczędności kosztuje potem 3000 PLN szkód po wichurze. Wzór 1 kotwa na 1,5-2,0 m² to minimum, a nie maksimum.

Kotwy bez powłoki ochronnej

Zwykła stal węglowa koroduje w gruncie wilgotnym po 18-24 miesiącach. Po 5 latach kotwa traci 50% przekroju, a po 10 latach pęka przy pierwszym mocniejszym szarpnięciu. Cynk ogniowy wydłuża żywotność pięciokrotnie, stal nierdzewna A2 dziesięciokrotnie.

Brak podkładek EPDM

Metalowa śruba bezpośrednio do metalowej ramy to miejsce, gdzie woda wsiąka kapilarnie. Po zimie rdza wżera się w ramę na głębokość 1-2 mm rocznie. EPDM 12 mm kosztuje 1-2 PLN, a oszczędza wymianę ramy za 5-8 lat.

Kotwy w krawędzi wylewki

Odległość od krawędzi betonu mniejsza niż 100 mm oznacza, że beton odłupie się pod obciążeniem. Strefa krawędziowa ma nośność zmniejszoną o 50-70%, bo nie ma oporu bocznego. Kotwy rozmieszcza się w środku wylewki, nigdy przy krawędzi.

Mieszanie metod kotwienia

Część kotew wbijana, część rozporowa, część chemiczna oznacza, że każda pracuje inaczej pod obciążeniem. Sztywniejsza kotwa chemiczna przejmuje więcej siły, a słabsza wbijana się wyrywa. System kotwienia musi być jednorodny, bo obciążenie wiatrem rozkłada się proporcjonalnie do sztywności.

Kiedy fundament jest naprawdę wymagany

Przepisy polskiego prawa budowlanego (art. 29 ust. 1 pkt 2) zwalniają z pozwolenia na budowę garaże do 35 m², ale nie zwalniają z obowiązku posadowienia zgodnego z normami. W praktyce oznacza to, że nawet blaszak na zgłoszenie musi stać stabilnie, a ubezpieczyciel sprawdzi to przy pierwszej szkodzie.

Strefy wiatrowe w Polsce (PN-EN 1991-1-4) dzielą kraj na trzy obszary o rosnącym obciążeniu. Strefa I obejmuje większość Mazowsza i Wielkopolski, strefa II Podlasie, Lubelszczyznę i Małopolskę, strefa III Wybrzeże, Suwalszczyznę i Bieszczady. W strefie III prędkość referencyjna wiatru sięga 28 m/s, czyli 100 km/h.

Fundament betonowy jest wymagany praktycznie zawsze, gdy garaż stoi dłużej niż sezon. Tymczasowe ustawienie na trawie z kotwami śrubowymi do gruntu sprawdza się tylko przy obiektach rozkładanych na zimę. Każda stała eksploatacja wymaga wylewki lub płyty fundamentowej.

Wylewka betonowa o grubości 10 cm i obrysie większym o 20 cm od garażu daje margines bezpieczeństwa. Zbrojenie z siatki stalowej 4 mm o oczkach 15×15 cm zapobiega pękaniu w czasie mrozów. Beton C16/20 (dawniej B20) to minimum dla tego zastosowania.

Kotwienie blaszaka to nie fanaberia, lecz warunek bezpiecznej eksploatacji. Wzór 1 kotwa na 1,5-2,0 m² obrysu, kotwy ocynkowane lub nierdzewne, podkładki EPDM przy każdym połączeniu, kontrola momentu dokręcania. Te cztery zasady pokrywają 90% przypadków prawidłowego montażu.

Wybór metody kotwienia zależy od podłoża, które już masz. Beton to kotwy mechaniczne lub chemiczne, kostka brukowa to kotwy wbijane do gruntu, murłata drewniana to śruby fajkowe. Mieszanie metod w jednym garażu zmniejsza bezpieczeństwo, bo obciążenie nie rozkłada się równomiernie.

Wichura nie pyta o pozwolenie, a ubezpieczyciel nie pyta o oszczędności przy wypłacie odszkodowania. Kilkanaście kotew za łączną kwotę 200-400 PLN to najtańsze ubezpieczenie blaszaka, jakie można sobie wyobrazić. Czas montażu to jedno popołudnie, efekt to dekady spokojnej eksploatacji.

Sprawdź swoje strefy wiatrowe przed zakupem kotew, przelicz liczbę według wzoru, dobierz metodę do podłoża, zamów kotwy z 15% zapasem. Jeśli wylewka betonowa nie wchodzi w grę, kotwy śrubowe do gruntu długości 60-80 cm w rozstawie co 80 cm zapewnią przyzwoitą stabilność nawet na trawie.
