Montaż napędu bramy dwuskrzydłowej – kompletny poradnik krok po kroku

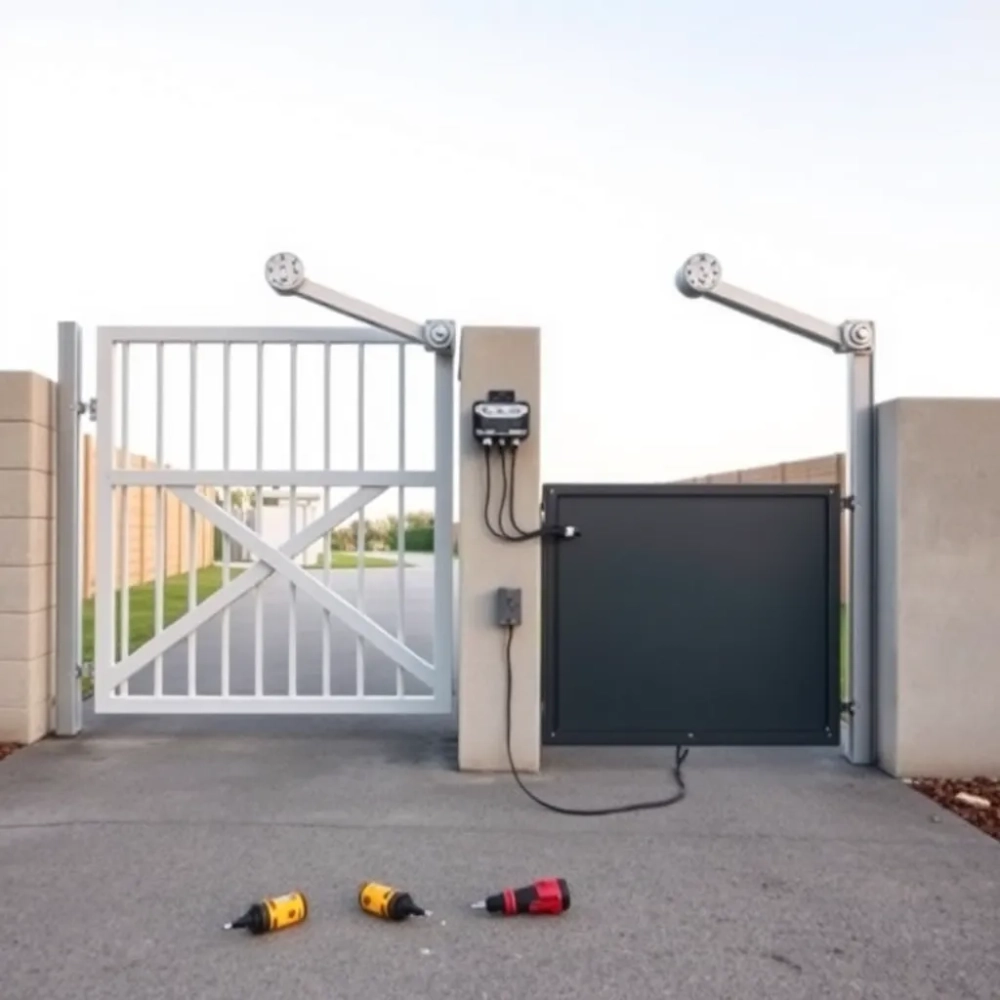

Samodzielny montaż napędu bramy dwuskrzydłowej to zadanie, które spędza sen z powiek niejednemu właścicielowi domu. Ciężar skrzydeł, dobór siłownika, prowadzenie kabli, precyzyjne ustawienie krańcówek. Każdy z tych elementów potrafi zniechęcić, zanim jeszcze sięgnie się po klucz. Tymczasem dobrze przygotowany instalator-amator jest w stanie wykonać tę pracę w jeden weekend, pod warunkiem, że rozumie fizykę działania mechanizmu i nie pominie żadnego etapu z listy kontrolnej.

• Jak dobrać siłownik do wagi i szerokości skrzydeł
• Mocowanie napędów na słupku wąskim, grubym i pod kątem
• Podłączenie centrali, fotokomórek i zasilania 230 V
• Najczęstsze błędy montażowe i kiedy wezwać fachowca

Jak dobrać siłownik do wagi i szerokości skrzydeł

Najczęstszym błędem na starcie jest kupno napędu „na oko". Siłownik dobiera się do dwóch parametrów: masy skrzydła oraz jego długości. Standardowy siłownik ramieniowy typu ETM-01 udźwignie bramę o wadze do 200 kg i szerokości do 2 m, ale przy skrzydle 2,5 m trzeba już sięgnąć po model ETM-02 o skoku 400 mm. Mechanizm śruby trapezowej przenosi obrót silnika na ruch liniowy. Im dłuższe ramię, tym większy moment wymaga mocniejszego motoreduktora.

Cięższe konstrukcje kute, dochodzące do 400 kg na skrzydło, wymagają siłowników liniowych z przekładnią ślimakową. Te pracują cicho i nie cofają się pod wpływem grawitacji, gdy zaniknie zasilanie. Przy bramach powyżej 3 m szerokości każdego skrzydła standardowe ramiona nie wystarczą. Sprawdza się wtedy napęd podziemny Fortis, montowany w kasecie wpuszczanej w fundament przy słupku.

Słupek ma znaczenie większe, niż się wydaje na pierwszy rzut oka. Wąski profil stalowy 80 × 80 mm nie utrzyma długiego ramienia siłownika bez dodatkowej płyty adaptacyjnej. Gruby słupek murowany 30 × 30 cm daje solidną bazę, ale wymaga kotew chemicznych zamiast standardowych kołków rozporowych. Kąt otwarcia powyżej 90° wymusza zastosowanie ramion przegubowych z wydłużoną dźwignią. Przy kącie 110° standardowy siłownik nie domknie skrzydła do końca, bo jego ramię osiągnie martwy punkt geometryczny.

Przed zakupem napędu zmierz szerokość skrzydła, jego wagę (z metalu licząc wypełnienie) oraz wymiary słupka w dwóch prostopadłych osiach. Bez tych trzech wartości każdy dobór jest zgadywaniem.

Kalkulator punktów montażowych

Prawidłowe pozycjonowanie siłownika na słupku i skrzydle określają tzw. punkty montażowe. Odległość tylnego uchwytu od osi zawiasu powinna wynosić około 100-150 mm. Uchwyt przedni mocuje się na ramie skrzydła w odległości równej długości ramienia siłownika po jego rozłożeniu. Przesunięcie o 20 mm w jedną stronę skutkuje nierównomiernym domykaniem skrzydeł i szybszym zużyciem tłoka.

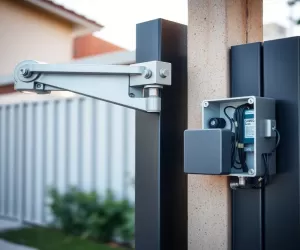

Mocowanie napędów na słupku wąskim, grubym i pod kątem

Sam moment przykręcania uchwytu decyduje o trwałości całej instalacji. Na słupku stalowym 80 × 80 mm używa się śrub M10 klasy 8.8 z podkładką sprężystą. Moment dokręcenia 45 Nm zapewnia stabilność, ale nie powoduje odkształcenia profilu. Na słupku murowanym kotwy chemiczne muszą wiązać z podłożem przez minimum 24 godziny przed obciążeniem. Pośpiech w tej fazie kończy się oberwaniem uchwytu przy pierwszym silniejszym podmuchu wiatru, który napędza skrzydło jak żagiel.

Kąt montażu wpływa na kąt otwarcia. Gdy słupek stoi prostopadle do jezdni, napęd otwiera bramę na 90°. Skośny słupek, odchylony od jezdni pod kątem 15°, daje kąt otwarcia około 105°. Taka geometria wymaga wydłużonego ramienia z przegubem kulowym. Bez przegubu tłok siłownika pracuje pod kątem do osi skrzydła, co przyspiesza zużycie uszczelnień.

• Wąski słupek stalowy (do 100 mm) płyta adaptacyjna + śruby M10
• Standardowy słupek murowany (150-250 mm) kotwy mechaniczne M12
• Gruby słupek (powyżej 250 mm) kotwy chemiczne M12, czas wiązania 24 h
• Słupek pod kątem 100°-115° ramię z przegubem kulowym

Przy bramach łamanych (typu FOLD) klasyczny siłownik ramieniowy nie działa. Mechanizm skrzydła łamanego wymaga napędu z ramieniem teleskopowym, które rozkłada się na dwie sekcje podczas otwierania. Montaż wygląda inaczej: uchwyt przedni trafia na środkowe przegubowe połączenie ramy, a nie na narożnik skrzydła.

Nigdy nie mocuj uchwytu siłownika do wypełnienia kratowego skrzydła. Siły dynamiczne przy zamykaniu potrafią osiągnąć 1500 N. Wypełnienie z płaskownika 20 × 5 mm oderwie się od ramy w ciągu kilku tygodni. Uchwyt musi być przyspawany lub przykręcony do wewnętrznej ramy nośnej skrzydła.

Podłączenie centrali, fotokomórek i zasilania 230 V

Centrala sterująca to mózg całego systemu. W modelach ETM-DG2 i pokrewnych zasilanie 230 V dochodzi do płytki poprzez przewód trójżyłowy YDYp 3 × 1,5 mm². Bezpiecznik topikowy 5 × 20 mm, T 1,25 A chroni układ przed skokami napięcia. Samo zasilanie prowadzi się w rurze osłonowej peszel 23 mm, układanej w wykopie na głębokości minimum 60 cm, zgodnie z normą PN-HD 60364 dla instalacji niskonapięciowych.

Fotokomórki (TX i RX) łączą się z centralą przewodem 4 × 0,5 mm². Zasada działania: nadajnik wysyła wiązkę podczerwieni o częstotliwości nośnej 38 kHz, odbiornik ją dekoduje. Przecięcie wiązki podczas zamykania natychmiast odwraca kierunek ruchu. Mechanizm bezpieczeństwa opiera się na przerwaniu obwodu przekaźnika, co powoduje zanik sygnału sterującego silnikiem.

Lampa sygnalizacyjna ostrzega otoczenie o ruchu skrzydeł. Pobiera 3 W przy 24 V DC, miga z częstotliwością 1 Hz 3 sekundy przed startem silnika, potem świeci światłem ciągłym podczas pracy. Taki schemat informuje przechodnia zanim cokolwiek się ruszy.

Konfiguracja smartfonu przez moduł Wi-Fi przebiega w aplikacji producenta. Moduł ETV-02 wyszukuje sieć domową 2,4 GHz, tworzy własny punkt dostępowy, telefon łączy się z nim bezpośrednio, po czym przesyła dane logowania Wi-Fi. Po 30 sekundach brama widoczna jest w aplikacji jako zdalny przycisk.

Schemat podłączenia krok po kroku

1. Wyłącz napięcie w rozdzielni i zabezpiecz wyłącznik blokadą mechaniczną.
2. Poprowadź peszel z kablem zasilającym od rozdzielni do obudowy centrali.
3. Zamontuj listwę zaciskową w centrali według schematu z instrukcji.
4. Podłącz przewody silnika do zacisków MOT1 i MOT2 z zachowaniem polaryzacji.
5. Zamontuj fotokomórki na wysokości 50 cm od gruntu, w odległości 30-50 cm od słupka.
6. Ustaw czas pracy silnika (auto-learning) na czas o 5 sekund dłuższy niż rzeczywisty ruch.
7. Zaprogramuj piloty do pamięci centrali (zwykle przycisk LEARN + przycisk pilota).

Przy zasilaniu awaryjnym akumulator 24 V / 7 Ah podtrzymuje pracę przez około 12 godzin. Mechanizm automatycznego przełączenia działa na bazie przekaźnika priorytetowego: gdy napięcie sieciowe spada poniżej 200 V, centrala przechodzi na akumulator bez przerwy w zasilaniu.

Najczęstsze błędy montażowe i kiedy wezwać fachowca

Siłownik zamontowany za nisko pracuje w kałużach, co przyspiesza korozję obudowy. Klasa szczelności IP44 chroni przed bryzgami wody, ale nie przed zalewaniem. Minimalna wysokość montażu uchwytu dolnego to 200 mm od poziomu gruntu. Instalator-amator montujący napęd „przy gruncie" w ciągu roku wymienia uszczelki.

Brak sworznia odbojowego na końcu skrzydła to druga popularna pomyłka. Bez odbojnika siłownik domyka skrzydło siłą silnika, nie amortyzując uderzenia. Z czasem odkształca się rama, a zawiasy zaczynają skrzypieć. Odbojnik montuje się w ziemi lub na sąsiednim słupku. Siłownik dociska skrzydło do gumowej stopki, która przejmuje energię kinetyczną.

Praca przy instalacji 230 V wymaga uprawnień SEP do 1 kV. Dotyczy to zarówno podłączenia centrali, jak i montażu wyłącznika nadprądowego w rozdzielni. Bez tych uprawnień ubezpieczyciel odmówi wypłaty odszkodowania w razie pożaru instalacji.

Samodzielna instalacja ma sens przy bramie o masie do 300 kg na skrzydło i słupkach stalowych. Przy bramach kutych powyżej 400 kg lub słupkach murowanych z kamienia polnego fachowiec dysponuje narzędziami do precyzyjnego wiercenia i kotwienia, których amator nie posiada. Koszt usługi licencjonowanego serwisu waha się od 800 do 2500 PLN za kompletny montaż napędu z konfiguracją pilotów. Cena obejmuje ustawienie krańcówek, regulację siły docisku i próby szczelności obwodów bezpieczeństwa.

Kiedy odpuścić samodzielny montaż

Bramy z napędem podziemnym Fortis wymagają wykonania wykopu pod kasetę fundamentową na etapie budowy fundamentu słupka. Wtórny montaż oznacza kucie betonu. Podobnie bramy łamane FOLD mają geometrię wymagającą symetrii z dokładnością do 5 mm. Każdy milimetr błędu objawia się szarpaniem skrzydła przy otwieraniu.

Napęd do bramy nie działa, a przyczyna nie leży w pilocie ani zasilaniu? To sygnał, że czas na diagnostykę serwisową. Silnik prądu stałego zazwyczaj sygnalizuje zużycie szczotek zwiększonym hałasem i spadkiem obrotów. Wymiana szczotek to 30 minut, ale sam silnik kosztuje 350-600 PLN. Mechanizm śruby trapezowej z zatarciem wymaga już demontażu całego ramienia i wymiany przekładni. Fachowiec oceni, czy naprawa ma sens, czy napęd kwalifikuje się do wymiany.

Checklist comiesięcznego przeglądu

Raz w miesiącu warto poświęcić 15 minut na kontrolę stanu napędu. Sprawdź luz na zawiasach (skrzydło nie powinno opadać nawet o 3 mm). Nasmaruj sworznie ramion smarem silikonowym w sprayu. Przetrzyj soczewki fotokomórek suchą ściereczką z mikrofibry. Upewnij się, że odbojniki nie pękły i nie straciły elastyczności. Sprawdź, czy lampa sygnalizacyjna miga równomiernie przy starcie silnika.

Przy bramie otwieranej ponad 20 razy dziennie (warsztat, firma) smarowanie sworzni warto wykonywać co dwa tygodnie. Zwiększone obciążenie powoduje szybsze zużycie okładzin ślizgowych.

Ścieżki powiązań między produktami

Jeśli instalujesz napęd ramieniowy ETM-02 do bramy skrzydłowej, sprawdź też kompatybilny moduł Wi-Fi. Pozwala sterować bramą z telefonu bez wychodzenia z auta. Przy bramie przesuwnej KSE180 lista zębata nylonowa wymaga smarowania co 6 miesięcy, stalowa co 12 miesięcy. Szlaban GUARD-2 sprawdza się na parkingach o natężeniu do 200 przejazdów dziennie. Przy ruchu powyżej 500 pojazdów dobiera się GUARD-4 z silnikiem trójfazowym.

Ostrzeżenia BHP podczas montażu

Skrzydło bramy ważące 150 kg potrafi zmiażdżyć palce przy niekontrolowanym ruchu. Podczas regulacji mechanizmu zawsze blokuj skrzydło klinem drewnianym lub wspornikiem. Praca na wysokości powyżej 2 m (na drabinie przy montażu anteny) wymaga szelek bezpieczeństwa. Wiercenie w betonie wytwarza pył krzemionkowy, który osadza się w płucach. Maska FFP2 chroni układ oddechowy przy każdym wierceniu powyżej 5 otworów.

Prąd 230 V zabija przy dotyku gołą dłonią. Centrala musi być odłączona od zasilania na czas każdej czynności przy zaciskach. Nawet doświadczeni elektrycy stosują zasadę „jeden wyłącznik, jeden klucz" klucz do rozdzielni pozostaje w kieszeni osoby pracującej.

Zasięg pilota w terenie zabudowanym wynosi 30-80 m. Antena zewnętrzna z kablem koncentrycznym RG58 o długości 5 m podnosi realny zasięg do 150 m. Bez anteny sygnał tłumi się w ścianach budynku i brama nie reaguje z wnętrza garażu.

Decyzja o samodzielnym montażu powinna uwzględniać czas: kompletna instalacja z podłączeniem i konfiguracją zajmuje 6-10 godzin dla osoby z podstawowym doświadczeniem. Dwa dni z przerwami pozwalają uniknąć pośpiechu, który generuje pomyłki. Pół godziny dodatkowego czasu na poprawki mocowania oszczędza tygodnia nerwów przy domykaniu skrzydła.
