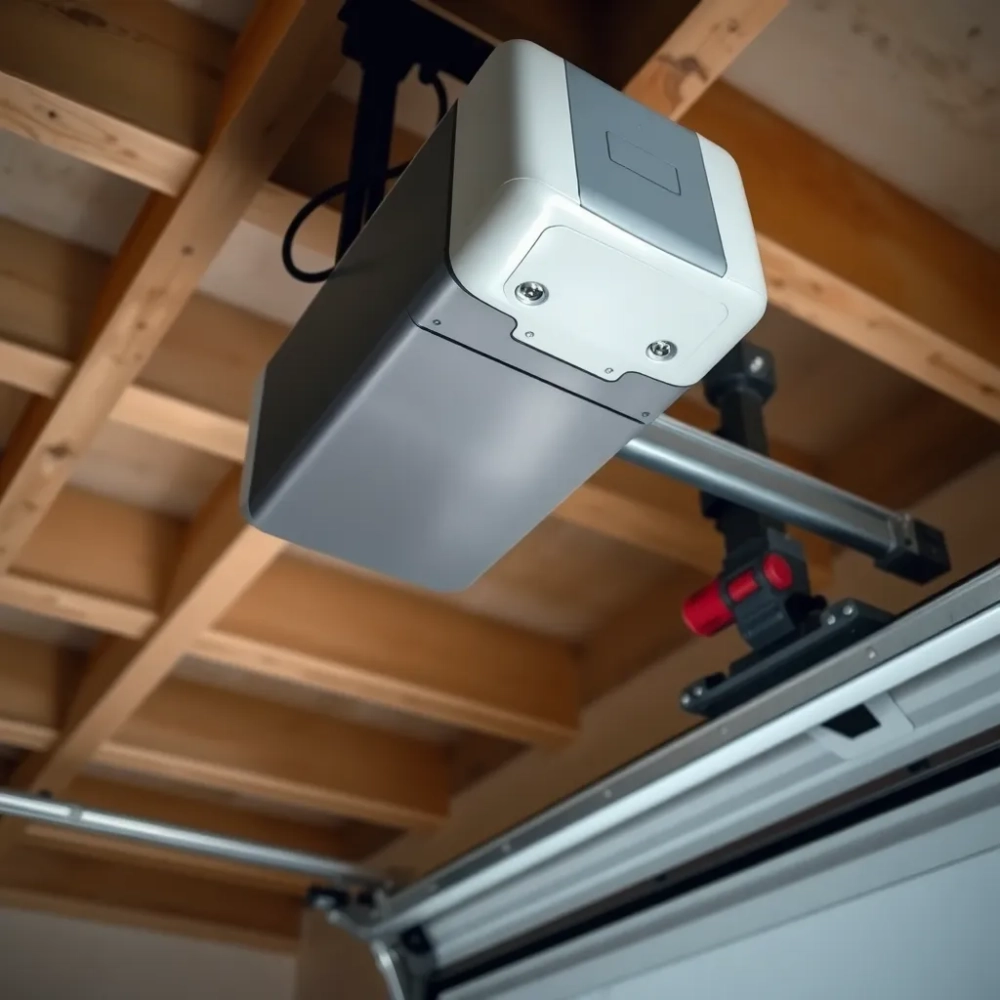

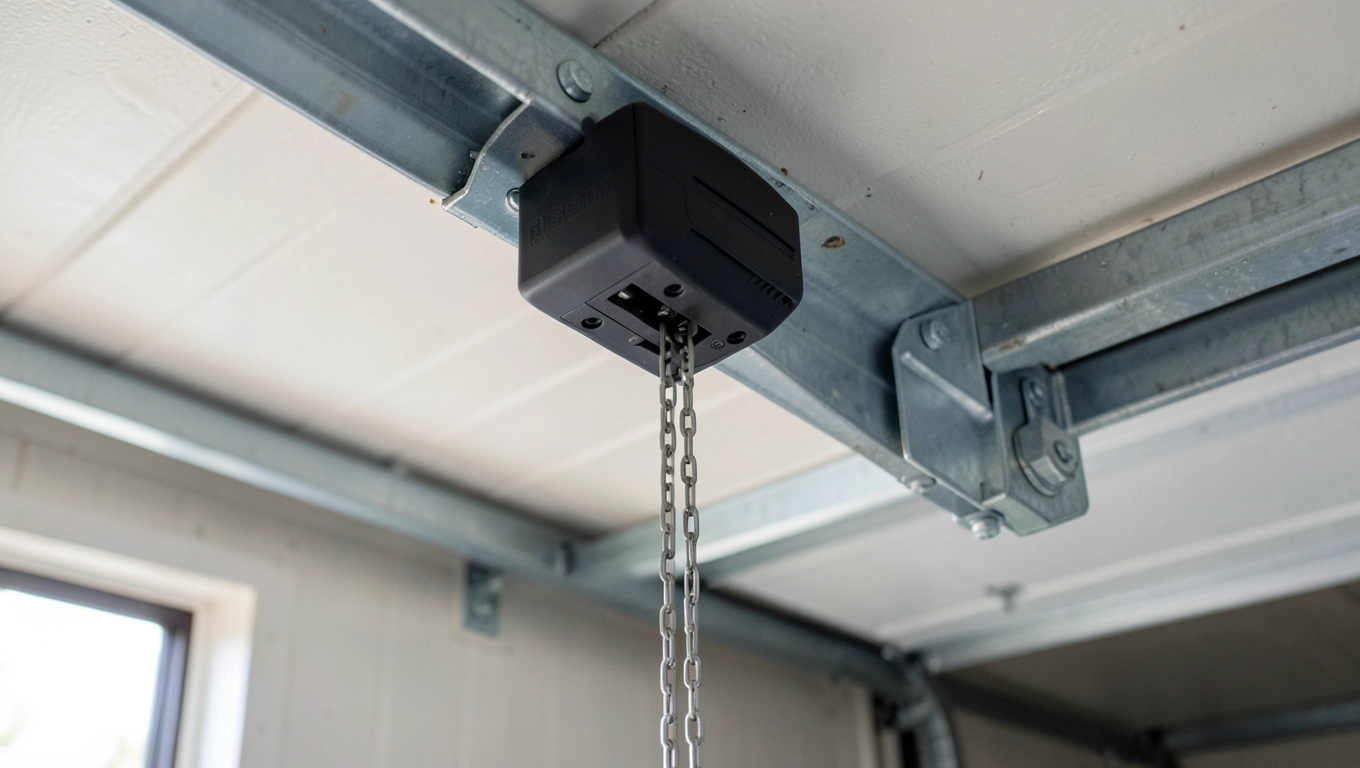

Montaż napędu do bramy garażowej krok po kroku

Wysiadanie z auta w strugach deszczu, szarpanie za klamkę przy wichurze, ręczne podnoszenie ciężkiego skrzydła po całym dniu pracy. Te drobne udręki potrafią zniechęcić do garażu skuteczniej niż najdłuższa awaria. Montaż napędu do bramy garażowej rozwiązuje je jednym ruchem pilota, a przy okazji podnosi wartość nieruchomości i podnosi poczucie bezpieczeństwa. W Polsce ponad 35% właścicieli garaży zdecydowało się na automatyzację w ciągu ostatnich pięciu lat, a liczba rośnie, bo ceny zestawów spadły, a instrukcje stały się bardziej przyjazne. Poniższy przewodnik prowadzi przez cały proces krok po kroku, od doboru narzędzi po testy bezpieczeństwa, tak aby montaż napędu do bramy garażowej przebiegł sprawnie, a gotowa instalacja służyła latami.

• Jakie narzędzia i materiały przygotować do montażu napędu
• Przygotowanie bramy garażowej przed instalacją automatu
• Montaż prowadnicy i sprzężenie bramy z wózkiem
• Podłączenie elektryczne i konfiguracja sterownika napędu
• Testy bezpieczeństwa i pierwsze uruchomienie bramy

Jakie narzędzia i materiały przygotować do montażu napędu

Dobry zestaw narzędzi skraca pracę o połowę i eliminuje nerwowe bieganie do sklepu w trakcie wiercenia. Warto poświęcić chwilę na przygotowanie, zanim rozwinie się pierwszy element prowadnicy. Poniższa tabela pokazuje absolutne minimum, które wystarczy do samodzielnego montażu napędu do bramy garażowej.

Poza narzędziami warto od razu sięgnąć po środki ochrony. Rękawice robocze chronią przed zadrapaniami od blachy prowadnicy, a okulary przy wierceniu w suficie są obowiązkowe. Stabilna drabina z podkładkami antypoślizgowymi to nie fanaberia, lecz warunek bezpiecznej pracy na wysokości dwóch metrów, gdzie większość czasu spędza się przy mocowaniu wsporników.

Checklista „rozpakuj i sprawdź"

Każdy zestaw powinien zawierać napęd z obudową, prowadnicę w jednym lub dwóch odcinkach, wózek jezdny, uchwyty ścienne i sufitowe, komplet śrub i kołków, dwa piloty, fotokomórki z przewodem oraz instrukcję producenta. Warto od razu porównać listę elementów z faktyczną zawartością kartonu, bo brak jednej śruby potrafi zatrzymać pracę na godzinę. Jeśli czegoś brakuje, łatwiej zgłosić reklamację przed rozpakowaniem wszystkiego.

Przygotowanie bramy garażowej przed instalacją automatu

Brama, która latami pracowała ręcznie, wymaga drobnych korekt, zanim przejmie ją silnik. Pierwsza zasada brzmi: napęd przejmuje ciężar skrzydła, ale go nie zmienia. Dlatego każdy element musi działać lekko, bez zacięć i przeskoków.

Najważniejsze jest sprawdzenie sprężyn wspomagających. Odpowiadają one za równoważenie masy skrzydła, a gdy są zużyte, napęd będzie pracował na granicy swojej mocy i szybko się przereguluje. Sprężyny powinny utrzymywać skrzydło w dowolnym położeniu, bez wyraźnego oporu w jedną stronę. Jeśli brama opada sama lub idzie ciężko do góry, sprężyny wymagają regulacji albo wymiany, a to praca dla specjalisty ze względu na duże naprężenia mechaniczne.

Checklista „Przed montażem" do wydruku

• Gniazdko 230 V w odległości do 2 m od planowanego miejsca napędu
• Trasa przewodu do fotokomórek wyznaczona wzdłuż ściany
• Zamki i rygle ręczne zablokowane lub usunięte
• Sprężyny wyregulowane i sprawdzone
• Nadproże wzmocnione (drewniany strop) lub kotwienie w betonie
• Krawędzie bramy oczyszczone, bez rdzy i odstających elementów

Zasilanie to osobna historia. Napęd potrzebuje oddzielnego obwodu z zabezpieczeniem różnicowoprądowym 30 mA i bezpiecznikiem 10 A, zgodnie z normą PN-HD 60364. Jeśli garaż zasilany jest przez jeden obwód z resztą domu, montaż warto poprzedzić konsultacją z elektrykiem. Gdy obwód współdzieli żarówki i narzędzia, skoki napięcia przy rozruchu silnika potrafią zakłócić pracę elektroniki sterownika.

Równie istotne jest przygotowanie okablowania. Fotokomórki wymagają przewodu czterożyłowego, najczęściej 4×0,5 mm², a przycisk ścienny dwużyłowego. Kabel najłatwiej prowadzić w korytkach PCV wzdłuż ściany i nadproża, by chronić go przed uszkodzeniem mechanicznym. Przed wierceniem otworów montażowych warto wyłączyć zasilanie w obwodzie, by zminimalizować ryzyko porażenia.

Montaż prowadnicy i sprzężenie bramy z wózkiem

Prowadnica to kręgosłup całego mechanizmu. Jej długość musi odpowiadać wysokości garażu, a kąt zawieszenia względem sufitu wyznacza wygodny łuk otwarcia bramy. Najpierw skraca się profil do wymiaru podanego w instrukcji, zwykle zostawiając 5 cm zapasu na regulację.

Cięcie prowadnicy wymaga stabilnego podparcia, bo wibracja tnie nie tylko metal, ale i nerwy. Po odcięciu końca należy nawiercić otwór pod śrubę łączącą oba odcinki, a następnie zabezpieczyć krawędź pilnikiem, by nie rysowała wózka. Nitonakrętki służą do mocowania wózka na szynie i wkręca się je specjalnym kluczem z zestawu.

Uchwyty i zawieszenie prowadnicy

Do ściany nadproża mocuje się uchwyt centralny, a do sufitu dwa uchwyty kątowe. Wszystkie elementy kotwi się przez kołki rozporowe dobrane do materiału: w betonie sprawdzają się kołki nylonowe 8 mm, w drewnie wkręty ciesielskie 6×80 mm, a w stropie z pustaków kotwy chemiczne. Kołki rozporowe działają na zasadzie klinowania w materiale, dlatego otwór musi mieć dokładnie taką średnicę jak kołek, by klin mógł się rozprzeć.

Po zawieszeniu prowadnicy reguluje się jej poziomowanie za pomocą śrub na uchwytach. Prowadnica powinna biec równolegle do sufitu, z lekkim spadkiem w stronę bramy, około 2-3 mm na metr. Ten minimalny spadek zapobiega cofaniu się wózka pod własnym ciężarem po odcięciu zasilania.

Sprzęgnięcie bramy z wózkiem

Wózek łączy się z bramą za pomocą cięgna kątowego i sworzni. Cięgno mocuje się do górnej krawędzi skrzydła śrubami M8, a jego kąt ustawia się tak, by wózek przekazywał siłę prostopadle do prowadnicy. Jeśli kąt będzie zbyt ostry, napęd będzie nadmiernie obciążony, a skrzydło zacznie drgać przy otwieraniu.

Po sprzężeniu bramy warto wykonać próbę ręczną. Odłączamy wózek za pomocą dźwigni awaryjnego wysprzęglenia, przesuwamy skrzydło w górę i w dół, sprawdzając, czy luzy są minimalne. Jeśli brama stawia opór, wracamy do regulacji sprężyn.

Podłączenie elektryczne i konfiguracja sterownika napędu

Większość współczesnych zestawów ma sterownik z menu w języku polskim i kilkoma przyciskami. Mimo to pierwsze podłączenie warto wykonać z instrukcją otwartą na właściwej stronie, bo każdy producent stosuje nieco inny układ zacisków.

Schemat podłączenia fotokomórek opiera się na zasilaniu 12 lub 24 V oraz dwóch stykach sygnalizacyjnych. Fotokomórka nadawcza ma dwa przewody zasilania, a odbiorcza dodatkowo dwa przewody sygnałowe, które po przerwaniu wiązki zamykają obwód. Polaryzacja zasilania jest opisana na obudowie, a pomylenie plusa z minusem objawia się brakiem świecenia diody, nie uszkodzeniem.

Ustawienia sterownika

Po podłączeniu zasilania sterownik przechodzi w tryb programowania punktów krańcowych. Napęd sam wykonuje pełen cykl otwarcia i zamknięcia, ucząc się drogi wózka. Funkcja autozamykania aktywuje się w menu i wymaga podania czasu, zwykle od 20 do 60 sekund, po którym brama zamknie się automatycznie, jeśli nikt jej nie zatrzyma.

Czułość przeciążeniową ustawia się według prostej zasady: brama musi się zatrzymać przy napotkaniu oporu nie większego niż 15 kg w kierunku ruchu. W praktyce oznacza to, że podczas zamykania na położonym na ziemi kawałku drewna napęd powinien się zatrzymać i cofnąć w ciągu sekundy. Regulacja odbywa się potencjometrem lub w menu, z krokiem co 1-2 stopnie czułości.

Testy bezpieczeństwa i pierwsze uruchomienie bramy

Testy bezpieczeństwa to nie formalność, lecz obowiązek wynikający z normy PN-EN 12635 dotyczącej bram z napędem. Niedziałająca fotokomórka lub listwa krawędziowa może doprowadzić do przycięcia palców dziecka albo zniszczenia samochodu, dlatego każdy z poniższych testów wykonuje się co najmniej trzykrotnie.

Pierwszy test sprawdza fotokomórki. Wystarczy przeciąć wiązkę ręką w trakcie zamykania, a brama powinna natychmiast się zatrzymać i cofnąć. Jeśli tak się nie dzieje, sprawdzamy polaryzację przewodów i upewniamy się, że fotokomórki są optycznie ustawione naprzeciwko siebie, a dioda na odbiorniku świeci ciągłym światłem, nie miga.

Checklista testów bezpieczeństwa

• Przecięcie wiązki fotokomórek w trakcie zamykania = stop i cofnięcie
• Naciśnięcie listwy krawędziowej kartonem 5×5 cm = stop i cofnięcie
• Zatrzymanie ręką przy zamykaniu = napęd wyczuwa opór i cofa
• Awaryjne wysprzęglenie działa płynnie, brama opada powoli
• Autozamykanie uruchamia się po ustawionym czasie
• Pilot reaguje z odległości 20 m przez ścianę garażu

Drugi test dotyczy przeciążenia. Kładziemy na progu kawałek drewna o grubości 4 cm i uruchamiamy zamykanie. Napęd powinien cofnąć bramę po kontakcie z przeszkodą. Jeśli drewno zostanie wciągnięte pod skrzydło, regulujemy czułość o jeden stopień w górę i powtarzamy próbę. Brama powinna wyczuć opór o masie nie większej niż 15 kg, czyli mniej więcej tyle, ile waży puste pudełko kartonowe.

Tryb awaryjny działa w sytuacji braku prądu. Dźwignia wysprzęglenia odłącza wózek od napędu, pozwalając otworzyć bramę ręcznie. Po przywróceniu zasilania wózek automatycznie wraca do sprzężenia przy pierwszym ruchu wózka w prowadnicy, choć niektóre sterowniki wymagają krótkiego cyklu programowania. Warto sprawdzić ten scenariusz przed pierwszym użyciem, bo brama zablokowana w czasie burzy to scenariusz, który przytrafia się częściej, niż się wydaje.

Najczęstsze błędy i rozwiązania

Konserwacja po montażu

Napęd nie wymaga cotygodniowej obsługi, ale kilka prostych nawyków przedłuża jego życie. Raz na pół roku warto nasmarować rolki prowadnicy smarem silikonowym, sprawdzić napięcie łańcucha lub paska oraz dokręcić śruby uchwytów, które pod wpływem drgań potrafią się lekko luzować. Baterie w pilotach wymienia się średnio co dwa lata, a fotokomórki czyści z kurzu suchą ściereczką przy okazji mycia szyb.

Przy montażu napędu do bramy garażowej uchylnej warto zwrócić uwagę na jedną specyfikę: skrzydło uchyla się na zewnątrz, więc cięgno kątowe mocuje się nieco niżej niż w bramie segmentowej, około 10-15 cm poniżej górnej krawędzi. Takie przesunięcie zmniejsza moment obrotowy i chroni zawiasy przed nadmiernym obciążeniem. Podłączenie napędu do bramy garażowej segmentowej wymaga z kolei krótszego cięgna, bo skrzydło przesuwa się po prowadnicach pionowych.

Gdy wszystkie testy wypadną pomyślnie, czas na pierwszy pełen cykl pracy. Brama powinna otwierać się płynnie, bez szarpnięć, a zamykanie powinno zakończyć się miękkim dociśnięciem do podłoża. Jeśli słyszysz stukanie, poszukaj luźnej śruby w uchwycie, bo każdy luz zamienia się z czasem w pęknięcie plastiku albo wyrobienie otworu montażowego.

Samodzielny montaż napędu do bramy garażowej to zadanie dla osoby z podstawowym doświadczeniem majsterkowicza i dostępem do wiertarki udarowej. Zajmuje zwykle od czterech do sześciu godzin, a efektem jest wygoda, której nie da się przecenić w deszczowy poranek. Instrukcja montażu automatu do bramy garażowej różni się szczegółami między producentami, ale ogólna logika pozostaje ta sama i właśnie tę logikę warto zabrać ze sobą do garażu.
