Naprawa zapadniętej płyty betonowej – skuteczne metody

Zauważyłeś szczeliny między ścianą a podłogą, a może podczas chodzenia po pokoju podłoga delikatnie ugina się pod twoimi stopami? To nie drobna niedoskonałość wykończenia to sygnał, że płyta betonowa straciła stabilne oparcie w podłożu. Problem ten dotyczy setek tysięcy budynków w Polsce, szczególnie tych wzniesionych w ostatnich dekadach bez piwnic. Fachowcy nazywają to osiadaniem posadzki, ale dla właściciela domu oznacza to przede wszystkim rosnący stres i pytanie: ile to będzie kosztować i czy da się to naprawić bez wyburzania całej podłogi?

• Injekcje żywic epoksydowych pod powierzchnię płyty
• Wzmacnianie podłoża pod zapadniętą płytą betonową
• Wymiana uszkodzonego podłoża pod płytą betonową
• naprawa zapadniętej płyty betonowej Pytania i odpowiedzi

Injekcje żywic epoksydowych pod powierzchnię płyty

Jedną z najskuteczniejszych metod naprawy zapadniętej płyty betonowej jest iniekcja żywicy epoksydowej technika, która pozwala na wypełnienie pustek pod powierzchnią betonu bez konieczności rozbierania posadzki. Proces polega na nawierceniu serii niewielkich otworów (średnica 10-16 mm) w betonie, a następnie wtłoczeniu pod ciśnieniem niskolepkościowej żywicy epoksydowej. Tasubstancja charakteryzuje się zdolnością do penetracji nawet mikroskopijnych szczelin, a po utwardzeniu tworzy wytrzymałą spoiwo łączące płytę z podłożem.

Mechanizm działania jest prosty, ale wymaga precyzji wykonania. Żywica dociera do stref, gdzie grunt uległ wymyciu lub zagęszczeniu, a następnie stopniowo się utwardza czas pełnej polimeryzacji wynosi od 24 do 72 godzin w zależności od temperatury otoczenia i wilgotności podłoża. Podczas tego procesu masa epoksydowa rozszerza się, wypełniając wolne przestrzenie i delikatnie unosząc płytę. Efekt końcowy to monolithiczne połączenie beton-żywica-grunt, które przywraca nośność całemu układowi.

Ta metoda sprawdza się szczególnie w sytuacjach, gdzie osiadanie posadzki jest wynikiem wymycia drobnych frakcji gruntu pod płytą typowy problem w budynkach stojących na gruntach piaszczystych z wysokim poziomem wód gruntowych. Warto jednak wiedzieć, że iniekcja epoksydowa nie pomoże, gdy przyczyną zapadania jest degradacja organiczna podłoża (torf, humus) lub osłabienie nośności spowodowane długotrwałym obciążeniem wodnym. W takich przypadkach konieczne będzie zastosowanie bardziej inwazyjnych rozwiązań opisanych w dalszej części artykułu.

Powiązany temat Naprawa płyty betonowej

Koszt iniekcji żywicą epoksydową kształtuje się na poziomie 280-450 PLN za metr kwadratowy w zależności od grubości płyty, głębokości penetracji i stopnia skomplikowania prac. Ceny obejmują wiercenie otworów, materiał oraz robociznę. Przed przystąpieniem do prac wykonuje się zazwyczaj badanie geotechniczne metodą penetrometryczną, które pozwala określić rzeczywisty stan gruntu pod płytą koszt takiego badania to dodatkowe 800-1500 PLN, ale bez niego trudno przewidzieć, czy żywica faktycznie dotrze do wszystkich pustych stref.

Z perspektywy czasowej iniekcja epoksydowa pozwala na wznowienie użytkowania posadzki już po 72 godzinach od zakończenia prac. To ogromna zaleta w porównaniu z metodami wymagającymi rozbiórki, gdzie całkowite zakończenie remontu może trwać tygodniami. Parametry wytrzymałościowe uzyskanej spoiny sięgają 40-60 MPa w przypadku wytrzymałości na ściskanie, co znacząco przekracza wymagania normowe dla konstrukcji podłogowych według PN-EN 1992.

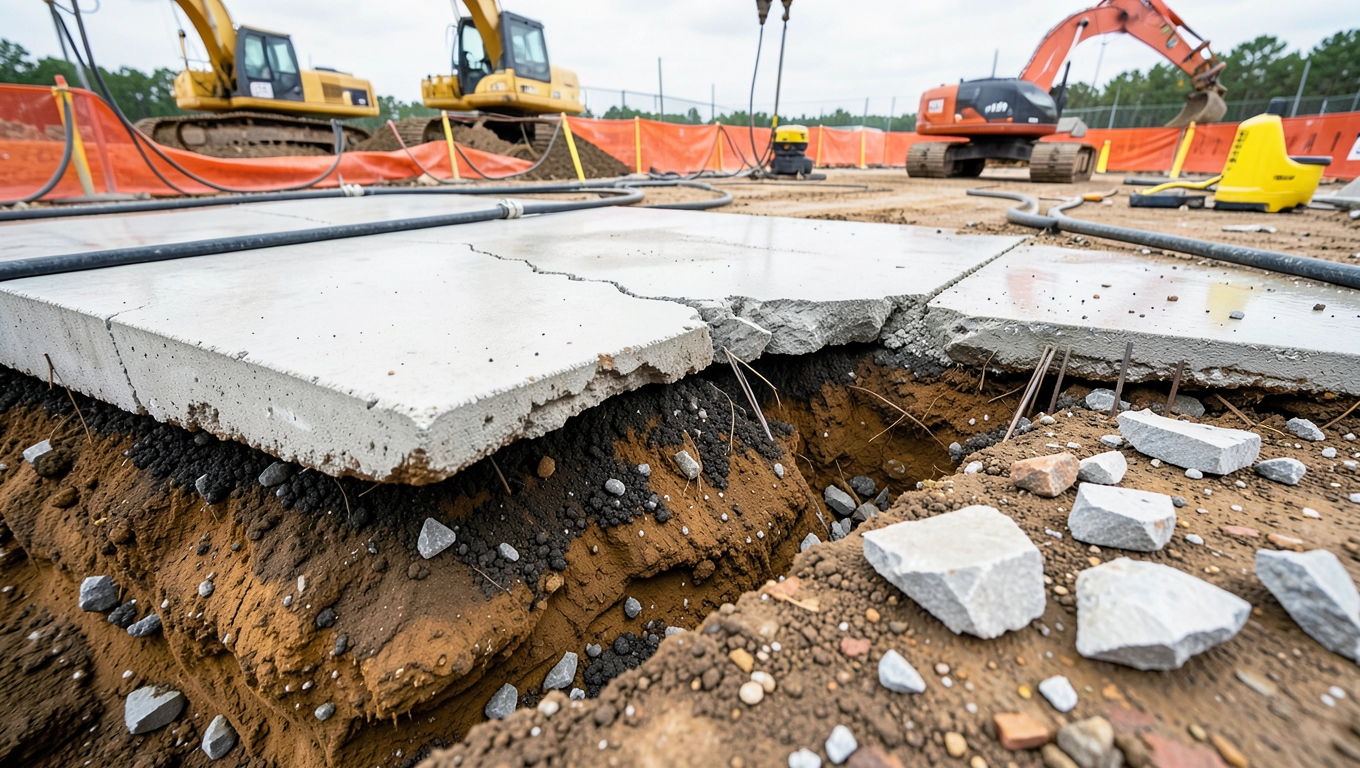

Wzmacnianie podłoża pod zapadniętą płytą betonową

Gdy diagnoza wykaże, że grunt pod płytą betonową stracił nośność na skutek długotrwałego zagęszczenia lub zmian wilgotnościowych, standardowa iniekcja może okazać się niewystarczająca. W takich przypadkach stosuje się wzmacnianie podłoża technologią mikropali lub kolumn gruntowych rozwiązanie, które działa na zasadzie przeniesienia obciążeń z powierzchniowej płyty na głębsze, stabilne warstwy gruntu lub skałę macierzystą.

Mikropale wiercone to stalowe rury o średnicy 80-150 mm, które wprowadza się w grunt pod kątem lub pionowo przez uprzednio wykonane otwory w betonie. Po osiągnięciu projektowanej głębokości wiertnicę zastępuje się systemem iniekcyjnym mleczek cementowy lub zawiesina bentonitowa wtłaczane są pod ciśnieniem 2-5 MPa, co powoduje wymianę gruntu w strefie przyszłego fundamentu pala na spoiwo cementowe. Efektem jest kolumna o wytrzymałości na ściskanie sięgającej 5-15 MPa, w zależności od warunków gruntowych i parametrów mieszanki.

Technologia ta sprawdza się szczególnie dobrze w gruntach sypkich, gdzie tradycyjne pale wiercone mogłyby powodować nadmierne rozluźnienie. Rozstaw mikropali typowo wynosi 1,5-2,5 metra, co pozwala na objęcie całej powierzchni zapadniętej płyty siatką wspierającą. Kluczowe jest prawidłowe zaprojektowanie układu każdy pal musi przenosić określoną część obciążenia, a jego nośność musi zostać zweryfikowana próbnym obciążeniem przed przystąpieniem do zasadniczych prac.

Po zakończeniu robót palowych wykonuje się tzw. głowicę rozdzielczą warstwę betonu zbrojonego o grubości 15-20 cm, która rozkłada obciążenie z płyty na poszczególne pale. Ten element konstrukcyjny jest krytyczny dla trwałości całego systemu, dlatego norma PN-EN 1992 wymaga zastosowania stalowych wkładek kotwiących łączących głowicę z mikropalami. Dopiero po utwardzeniu głowicy (minimum 14 dni przy Betonie C30/37) przystępuje się do ewentualnego podbicia lub wyrównania istniejącej płyty.

Koszt wzmacniania mikropalami jest znaczący 600-1200 PLN za metr kwadratowy w przypadku standardowego rozstawu i głębokości do 6 metrów. Cena rośnie dramatycznie przy konieczności przekroczenia 10 metrów głębokości lub przy bardzo gęstym rozstawie. Z drugiej strony, jest to jedyna technologia pozwalająca na uratowanie konstrukcji w sytuacjach, gdzie podłoże organiczne rozciąga się na znaczną głębokość w takich przypadkach alternatywą jest już tylko całkowita wymiana gruntu, co jest porównywalne kosztowo, ale trwa kilka miesięcy i generuje ogromne uciążliwości dla mieszkańców.

Diagnostyka stanu podłoża przed wzmocnieniem

Bez właściwej diagnostyki każda decyzja o wzmacnianiu podłoża jest wysoce ryzykowna. Podstawowym narzędziem jest sondujące badanie geotechniczne lekkie sondowanie dynamiczne (DPL) lub oporowe (CPT) pozwala na rozpoznanie profilu gruntowego do głębokości 10-15 metrów. Wynik w postaci wykresu oporu penetracji w funkcji głębokości umożliwia identyfikację warstw słabych, organicznych lub zagęszczonych ponad normę.

Dodatkowym narzędziem jest georadar (GPR) metoda geofizyczna pozwalająca na bezinwazyjne mapowanie pustek pod płytą betonową. Obraz z georadaru pokazuje dokładnie, gdzie pod posadzką znajdują się obszary o obniżonej gęstości, co znacząco ułatwia planowanie rozmieszczenia mikropali lub określenie, że w danym miejscu w ogóle nie ma pustki, tylko osłabienie struktury gruntu. Koszt badania georadarowych wynosi 1500-4000 PLN za kompleksowy pomiar domu jednorodzinnego.

Wymiana uszkodzonego podłoża pod płytą betonową

Najbardziej radykalnym podejściem do naprawy zapadniętej płyty betonowej jest całkowita wymiana podłoża w strefie osiadania metoda stosowana, gdy żadna z technik wzmacniania nie jest w stanie zapewnić trwałej stabilności. Decyzja o wyborze tej drogi zapada zazwyczaj po tym, gdy badania wykazały obecność gruntów organicznych, przemieszczonych nasypów lub silnie zmieszonych warstw, które uniemożliwiają skuteczne zakotwienie elementów wzmacniających.

Prace rozpoczynają się od demontażu istniejącej posadzki najpierw usuwa się warstwy wykończeniowe (panele, płytki, wylewkę), a następnie przystępuje do krojenia i wybrania zapadniętej płyty betonowej. To etap generujący najwięcej hałasu i pyłu, trwający typowo 3-5 dni w zależności od wielkości strefy naprawczej. Beton wywozi się jako gruz budowlany, co w przypadku domu jednorodzinnego oznacza zużycie kilkunastu kontenerów o pojemności 7 m³ każdy.

Kolejny krok to wybranie i wymiana gruntu cały materiał organiczny, torf i nadmiernie zagęszczona glina muszą zostać usunięte do głębokości, na której grunt wykazuje nośność wystarczającą do bezpośredniego posadowienia nowej konstrukcji. Ta głębokość jest definiowana w projekcie geotechnicznym i typowo wynosi od 1,5 do 3 metrów pod powierzchnią terenu. Nowe podłoże tworzy się z zagęszczonych warstw piasku i żwiru układanych naprzemiennie z lokalnym zagęszczeniem mechanicznym każda warstwa o grubości 20-30 cm musi osiągnąć stopień zagęszczenia Is minimum 0,98 według normy PN-B-04481.

Dopiero na tak przygotowanym podłożu wykonuje się nową płytę betonową zbrojoną stalą prętową lub siatką, o grubości zgodnej z projektem konstrukcyjnym (typowo 15-20 cm dla posadzek mieszkalnych). Beton stosowany w tym przypadku to minimum klasa C25/30, wodoszczelny, aby zabezpieczyć wnętrze budynku przed kapilarnym podciąganiem wilgoci. Wylewkę należy pielęgnować przez minimum 7 dni przed nałożeniem warstw izolacyjnych i wykończeniowych.

Całkowity koszt wymiany podłoża waha się od 800 do 2500 PLN za metr kwadratowy naprawianej powierzchni, przy czym widełki zależą głównie od głębokości wykopu i konieczności zastosowania specjalistycznego sprzętu (minikoparek, tłuków wibracyjnych). Prace trwają średnio 3-6 tygodni, a przez ten czas dom jest częściowo wyłączony z użytkowania w strefie naprawczej. Dla wielu właścicieli to olbrzymie obciążenie, ale dla budynków z poważną wadą techniczną jest to jedyna droga do trwałego rozwiązania problemu osiadania.

Warto pamiętać, że wymiana podłoża wymaga zezwolenia na budowę w trybie zgłoszenia lub decyzji PINB, jeśli zakres prac przekracza 30% powierzchni posadzki parteru. Wymaga też opracowania projektu technicznego przez uprawnionego projektanta konstrukcji, który uwzględni współpracę nowej płyty z istniejącymi ścianami nośnymi i określi wymagania dla dylatacji brzegowych. Jednostronne podjęcie decyzji o wymianie podłoża bez takiego projektu może narazić właściciela na odpowiedzialność karną w przypadku awarii konstrukcji.

Czynniki wpływające na wybór metody naprawy

Decydując się na konkretną technologię naprawy zapadniętej płyty betonowej, właściciel domu musi wziąć pod uwagę kilka kluczowych zmiennych. Po pierwsze przyczyna osiadania: czy jest niwelowalna (erozja, wymycie), czy trwała (grunt organiczny, wysokie wody). Po drugie zasięg problemu: czy strefa osiadania obejmuje 2 metry kwadratowe, czy cały parter. Po trzecie dostępność finansowa: iniekcja kosztuje 400 PLN/m², mikropale 1000 PLN/m², wymiana podłoża 1500 PLN/m² wybór determinuje budżet. Po czwarte tolerancja na uciążliwość: iniekcja trwa 2 dni, wymiana podłoża 6 tygodni. Analiza tych czterech zmiennych w praktyce eliminuje zwykle jedną lub dwie opcje, pozostawiając jasny wybór.

Każda z opisanych metod ma swoje wskazania i ograniczenia. Injekcję stosuje się, gdy problem jest lokalny, podłoże stabilne poniżej strefy pustek, a powierzchnia posadzki nietknięta. Wzmacnianie mikropalami wybiera się, gdy grunt organiczny sięga głębiej niż 2 metry lub gdy płyta osiadła nierównomiernie na dużej powierzchni. Wymianę podłoża rezerwuje się dla przypadków skrajnych gdy nośność gruntu spadła poniżej 50 kPa na całej głębokości aktywnej.

Jeszcze przed zleceniem jakichkolwiek prac warto zlecić niezależną ekspertyzę techniczną, najlepiej przez rzeczoznawcę budowlanego z uprawnieniami w specjalności konstrukcyjno-budowlanej. Taka ekspertyza kosztuje 1500-3500 PLN, ale pozwala uniknąć kosztownych błędów zdarza się, że właściciel zamawia iniekcję żywicą, podczas gdy problem tkwi w gruntach organicznych i pieniądze idą w błoto, a płyta dalej się zapada. Profesjonalna diagnoza to najlepsza inwestycja w całym procesie naprawy.
