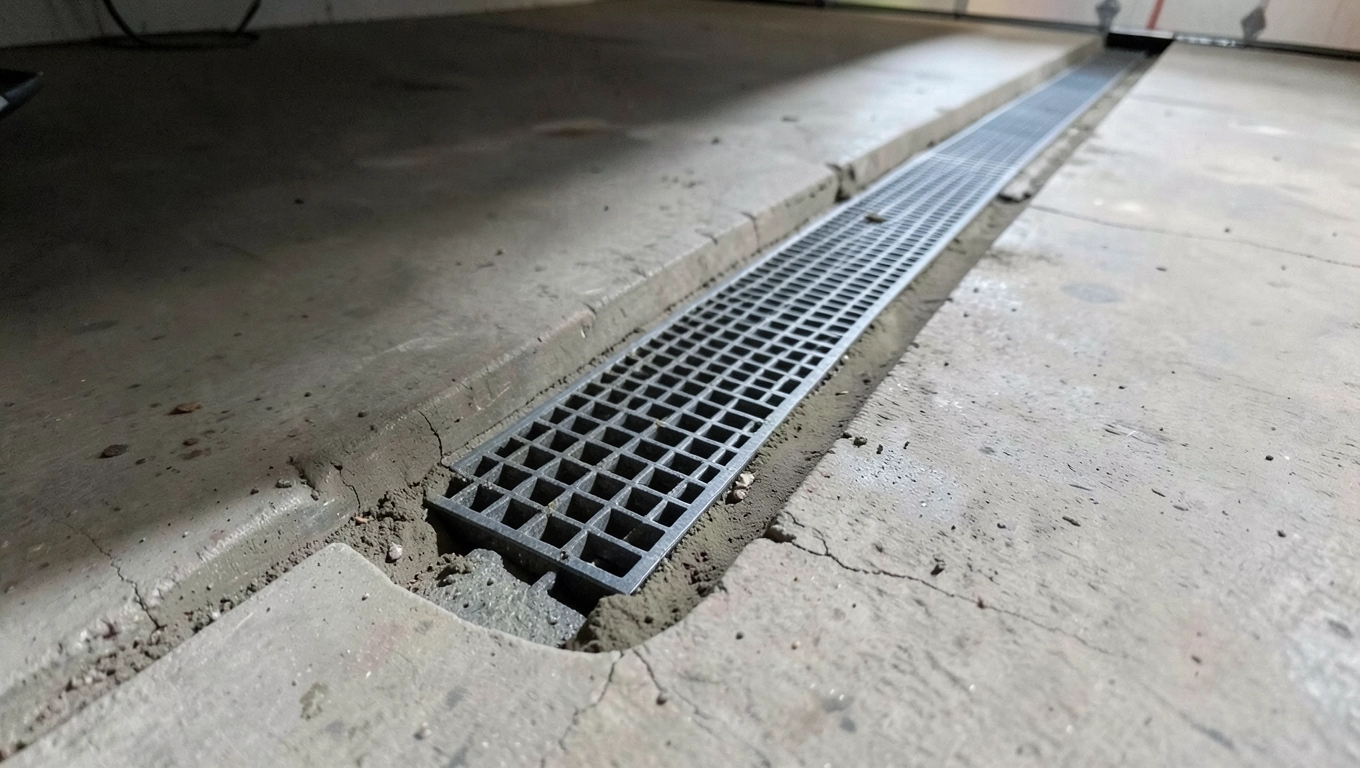

Jak zamontować odpływ liniowy w garażu – krok po kroku

Wilgoć zbierająca się pod kołami po zimowym powrocie, stojąca woda przy wjeździe, która zamienia się w breję po każdym myciu auta to codzienność wielu właścicieli garaży, którzy zignorowali kwestię odwodnienia na etapie budowy. Odpływ liniowy w garażumontaż to temat, który wymaga precyzji: źle wykonane odwodnienie liniowe potrafi kosztować fortunę w walce z grzybem i korozją, a źle dobrany spadek potrafi skutecznie sabotować nawet najdroższy system.

• Przygotowanie podłoża pod odpływ liniowy w garażu
• Zapewnienie właściwego spadku posadzki do odpływu
• Połączenie odpływu liniowego z kanalizacją w garażu
• Zalety i wady odpływu liniowego w garażu
• Pytania i odpowiedzi dotyczące montażu odpływu liniowego w garażu

Przygotowanie podłoża pod odpływ liniowy w garażu

Fundamentem każdego sprawnego systemu jest warstwa nośna, której parametry determinują trwałość całej konstrukcji. Betonowe podłoże musi osiągnąć wytrzymałość minimum C25/30, co oznacza, że płyta fundamentowa waży minimum 300 kilogramów na metr kwadratowy przy grubości 15 centymetrów. Różnica między betonem B25 a C30 tkwi w składzie mieszanki ten drugi zawiera więcej cementu i mniej wody, co przekłada się na mniejszą porowatość i wyższą odporność na penetrację wilgoci. Podłoże należy wylać w jednym ciągu, unikając przerw technologicznych, które tworzą płaszczyzny osłabienia pod wpływem naprężeń. Powierzchnia powinna być wyrównana z tolerancją maksymalnie 5 milimetrów na dwumetrowej łacie każda nierówność przekłada się później na nieprawidłowy spływ wody.

Przed przystąpieniem do montażu korytka odpływowego trzeba wykonać izolację przeciwwodną całej powierzchni garażu. Rozpoczyna się od gruntowania podłoża emulsją bitumiczną, która zwiększa przyczepność laterytową. Następnie aplikuje się dwie warstwy masy KMB każda grubości minimum 3 milimetrów wzmocnione wkładką z włókna poliestrowego w miejscach przewidzianych na obróbki szczelinowe i przejścia instalacyjne. Brak izolacji lub jej niewłaściwie wykonana aplikacja sprawia, że woda migruje w strukturę betonu, a przy temperature ujemnej zamarza i niszczy spoiwo cementowe od wewnątrz proces ten nazywamy erozją mrozową, a jego skutki są nieodwracalne.

Korytko odpływowe instaluje się na warstwie podsypki cementowo-piaskowej, stabilizowanej w stosunku 1:4. Grubość podsypki wynosi minimum 5 centymetrów, a jej wilgotność musi być kontrolowana suchy piasek nie zwiąże z cementem, natomiast zbyt mokry spowoduje rozmycie spoiny podczas zagęszczania. Podsypkę rozprowadza się równomiernie, a następnie zagęszcza ręcznie specjalnym palikiem drewnianym, uderzając w podsypkę z energią wystarczającą do eliminacji pustek powietrznych. Idealnie przygotowana warstwa nośna ma konsystencję wilgotnej ziemi zachowuje kształt po uformowaniu, ale nie wilgotnieje nadmiernie po zgnieceniu.

Sprawdź Jak zamontować odpływ liniowy w garażu

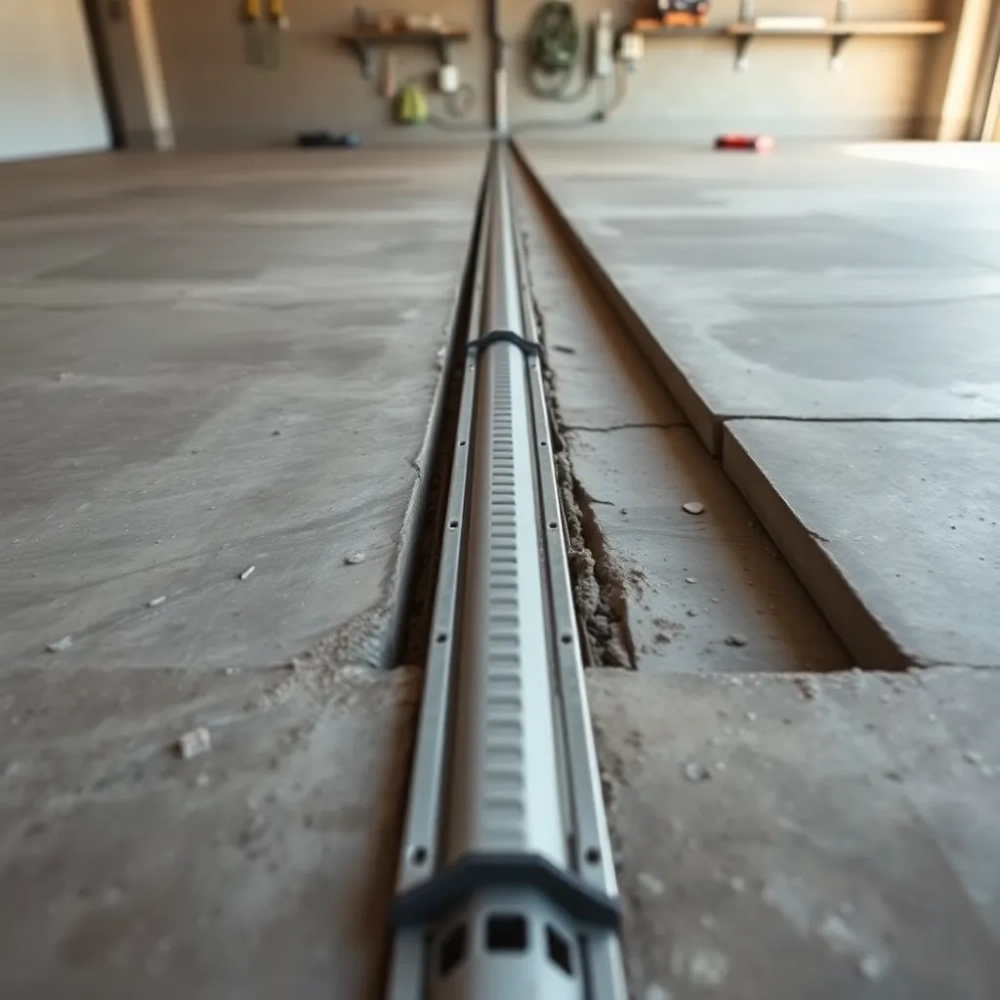

Montaż korytka wymaga precyzyjnego wypoziomowania za pomocą lasera obrotowego lub poziomnicy wodozaworowej. Korytko układa się na podsypce, dociskając je delikatnie gumowym młotem, aby osadziło się równomiernie. Sprawdza się szczelność połączenia korytka z powierzchnią podsypki przykładając poziomnicę wzdłuż całej długości, można wykryć ugięcia, które uniemożliwią prawidłowy odpływ. Wszystkie połączenia korytek między sobą należy uszczelnić za pomocą masy polimerowej odpornej na działanie soli i detergentów. Korytko nie powinno opierać się o ściany garażu zawsze zachowuje się szczelinę dylatacyjną szerokości minimum 10 milimetrów, wypełnioną taśmą rozprężną i uszczelnioną silikonem sanitarnym.

Dla właścicieli garaży wielostanowiskowych kluczowe jest zaplanowanie rozmieszczenia korytek jeszcze przed wylaniem płyty. Standardowe korytko ma szerokość 100 lub 200 milimetrów im szersze, tym większa przepustowość, ale też wyższy koszt i większe trudności z estetycznym wkomponowaniem w posadzkę. Dla garaży jedno-stanowiskowych optymalne jest korytko 100-milimetrowe, a dla dwustanowiskowych zaleca się instalację dwóch równoległych korytek lub jednego szerszego wzdłuż centralnej osi.

Zapewnienie właściwego spadku posadzki do odpływu

Spadek posadzki determinuje skuteczność całego systemu odwodnienia bez prawidłowego nachylenia nawet najdroższy odpływ liniowy stanie się zbędnym elementem architektonicznym. Norma PN-62/B-10100 oraz nowsze wytyczne WTA-Merkblatt definiują minimalny spadek dla powierzchni poziomych na poziomie 1,5 do 2 procent w kierunku odpływu. Oznacza to, że na każdy metr długości posadzka powinna obniżać się o 15 do 20 milimetrów wartość, która wydaje się minimalna, ale w praktyce decyduje o tym, czy woda spłynie sama, czy pozostanie w zagłębieniach.

Warto przeczytać także o Jak zrobić odpływ w garażu

Podczas projektowania spadku należy uwzględnić kierunek najczęstszego spływu wody, który zazwyczaj pokrywa się z kierunkiem wjazdu samochodu. Jeśli odpływ znajduje się przy bramie garażowej, spadek powinien być skierowany od tyłu budynku ku przodowi woda z roztopów i mycia będzie naturalnie spływać w stronę kratki, a nie kumulować się pod kołami zaparkowanego auta. W garażach z dwoma stanowiskami najlepiej sprawdza się spadek jednokierunkowy od szczytu budynku do odpływu umieszczonego centralnie przy wjeździe wówczas oba stanowiska korzystają z tego samego systemu bez konieczności instalacji dodatkowych korytek.

Wykonanie spadku w istniejącym garażu stanowi poważne wyzwanie techniczne. Jeśli płyta jest już wylana, a spadek niewystarczający, jedynym rozwiązaniem jest wylanie warstwy wyrównawczej z betonu samopoziomnego, nakładanego na uprzednio zagruntowaną powierzchnię. Beton samopoziomny ma konsystencję gęstej śmietany i rozlewa się sam, tworząc idealnie płaską powierzchnię. Grubość warstwy wyrównawczej wynosi minimum 10 milimetrów w najwyższym punkcie i rośnie w miarę zbliżania się do odpływu w najniższym miejscu przy kratce może osiągać nawet 40-50 milimetrów, co przekłada się na zużycie dodatkowych 40-50 kilogramów gotowej zaprawy na metr kwadratowy.

Spadek musi być zachowany nie tylko w kierunku odpływu, ale również wzdłuż korytka. Korytko odpływowe samo stanowi linię drenażową ma kształt zamknięty, który kieruje wodę poziomo w stronę przykanalika. Woda wpada do korytka z obu stron powierzchni przyległych, ale przepływa wzdłuż niego tylko w jednym kierunku, dlatego spadek wzdłużny korytka powinien wynosić minimum 0,5 procent umożliwia to grawitacyjne odprowadzenie wody bez stagnacji w najniższych punktach.

Zobacz także Odpływ w garażu robić czy nie

Przy projektowaniu spadku trzeba uwzględnić również przyszłe obciążenie dynamiczne samochód osobowy ważący 1500 kilogramów generuje nacisk przekraczający 500 kilogramów na każde z kół. opona o szerokości 20 centymetrów przekazuje to obciążenie na powierzchnię kontaktową rzędu 200 centymetrów kwadratowych, co przy spadku 2 procent może powodować mikrozsuwy w warstwie wyrównawczej. Dlatego przed wylaniem warstwy samopoziomnej należy zainstalować siatkę zbrojącą ze stali nierdzewnej, zatopioną w połowie grubości warstwy siatka działa jak rusztowanie, które przejmuje naprężenia ścinające i stabilizuje całą strukturę posadzki.

Minimalne nachylenie posadzki dla różnych typów garaży

Dla garaży o powierzchni do 20 metrów kwadratowych, gdzie odpływ zlokalizowany jest przy jednej ze ścian bocznych, spadek wynoszący 1,5 procent zapewnia skuteczne odwodnienie dla wody opadowej i roztopowej. W garażach średnich, o powierzchni 20-40 metrów kwadratowych, rekomenduje się spadek 2 procent różnica jednego centymetra na metr może wydawać się marginalna, ale w skali garażu o głębokości 8 metrów oznacza obniżenie powierzchni o 16 centymetrów, co wymaga korekty progów drzwiowych i wpustów bocznych. Garaże wielostanowiskowe powyżej 40 metrów kwadratowych wymagają spadku minimum 2 procent w połączeniu z dodatkowymi korytkami odpływowymi rozmieszczonymi w osiach między stanowiskami instalacja jednego dużego odpływu centralnego jest niewystarczająca przy tak dużej powierzchni, ponieważ woda nie pokona grawitacyjnie dystansu przekraczającego 5 metrów bez stagnacji.

Połączenie odpływu liniowego z kanalizacją w garażu

Przykanalikiem nazywamy odcinek instalacji sanitarnej łączący wpust garażowy z pionem kanalizacyjnym lub przykanalikiem zewnętrznym. Średnica przykanalika dla odpływu liniowego powinna wynosić minimum 110 milimetrów mniejsza średnica spowoduje, że przy intensywnych opadach woda zacznie się cofać, a w skrajnych przypadkach nastąpi zalanie garażu od tyłu. W praktyce dla garaży dwustanowiskowych zaleca się średnicę 125 lub nawet 160 milimetrów, ponieważ przepływ definiowany przez równanie Manninga rośnie proporcjonalnie do kwadratu średnicy podwojenie średnicy nie oznacza podwojenia przepustowości, lecz jej potrojenie ze względu na zmniejszenie oporów hydraulicznych.

Połączenie korytka z przykanalikiem realizuje się za pomocą kształtek PVC kolana 45-stopniowe, trójniki lub przejścia rurowe dobierane w zależności od konfiguracji geometrycznej garażu. Kształtki łączymy na wcisk z uszczelkami wargowymi, stosując technikę czyszczenia i smarowania końcówkę rury oczyszczamy z zanieczyszczeń, smarujemy silikonowym smarem sanitarnym, a następnie wsuwamy w opiłek kształtki jednym płynnym ruchem, nie obracając. Obrót podczas wsunięcia powoduje rozciągnięcie uszczelki i utratę szczelności ten błąd montażowy jest przyczyną większości przecieków w połączeniach kanalizacyjnych.

Konieczne jest zapewnienie wentylacji instalacji kanalizacyjnej zamknięcie odpływu bez odpowietrznika tworzy syfon, który opróżnia się przy każdym spłukaniu toalety lub myciu rąk w budynku, zasysając wodę z rury odpływowej i tworząc otwartą drogę dla gazów kanalizacyjnych. W garażach jednorodzinnych standardowo stosuje się zawór napowietrzający montowany na końcu przykanalika nie wymaga on wyprowadzenia ponad dach, co eliminuje ryzyko przecieków w przegrodzie dachowej. Zawór napowietrzający należy umieścić minimum 30 centymetrów powyżej poziomu posadzki, aby uniknąć kontaktu z bryzgającą wodą podczas mycia samochodu.

Spadek przykanalika reguluje norma PN-92/B-01707 minimum 2 procent dla rur o średnicy do 150 milimetrów. Oznacza to, że na każdy metr długości rura musi obniżać się o minimum 2 centymetry. W praktyce rekomenduje się spadek 3-4 procent, co zapewnia samoczyszczenie rury i eliminuje ryzyko osadzania się zawiesiny mineralnej na ściankach. Przykanalik nie powinien zawierać ostrych załamań każde kolano generuje stratę ciśnienia hydraulicznego, a przy spadku granicznym może dojść do sedymentacji zanieczyszczeń w okolicy kolana. Maksymalna liczba kolan na odcinku przykanalika nie powinna przekraczać trzech każde dodatkowe kolano redukuje przepustowość o około 15 procent.

Rewizje i czyszczenie to elementy, o których właściciele garaży zapominają najczęściej. Każdy przykanaliki powinien być wyposażony w rewizję otwór inspekcyjny umożliwiający wprowadzenie spirali czyszczącej w przypadku zapchania. Rewizję montuje się w najwyższym punkcie poziomego odcinka przykanalika, minimum 50 centymetrów od pionu kanalizacyjnego. Dla odpływów liniowych zlokalizowanych w odległości przekraczającej 5 metrów od rewizji zaleca się instalację dodatkowej rewizji pośredniej w przeciwnym razie czyszczenie staje się niemożliwe bez rozbiórki posadzki.

Parametry techniczne przykanalika

Wybór średnicy przykanalika zależy od powierzchni garażu i intensywności użytkowania. Dla garażu jednostanowiskowego o powierzchni do 30 metrów kwadratowych wystarczający jest przykanaliki Ø110 milimetrów o spadku minimum 2 centymetrów na metr, pod warunkiem że nie jest obciążony pozostałymi urządzeniami sanitarnymi budynku. Dla garażu dwustanowiskowego o powierzchni 30-60 metrów kwadratowych rekomenduje się Ø125 milimetrów, a dla większych obiektów Ø160 milimetrów. Wszystkie przykanaliki muszą być prowadzone ze spadkiem nie mniejszym niż 2 procent i wyposażone w rewizję umożliwiającą czyszczenie brak rewizji to błąd projektowy, który prędzej czy później zmusi właściciela do skuwania posadzki.

Zalety i wady odpływu liniowego w garażu

Odwodnienie liniowe w garażu wygrywa z tradycyjnym wpustem punktowym pod niemal każdym względem. Wydajność hydrauliczna korytka o szerokości 100 milimetrów jest czterokrotnie wyższa niż wpustu punktowego o średnicy 150 milimetrów dzieje się tak dlatego, że woda wpływa do korytka na całej jego długości, a nie w jednym punkcie. Korytko przechwytuje wodę spływającą z powierzchni znacznie większej, eliminując strefy stagnacji w rogach i przy ścianach. Z punktu widzenia użytkownika korytko jest również bardziej ergonomiczne nie ma ryzyka potknięcia się o wystający element, a kratka maskująca może być stylizowana na posadzkę lub chrom, w zależności od preferencji estetycznych właściciela.

Trwałość systemu odwodnienia liniowego przekracza trzydzieści lat przy prawidłowym wykonaniu i regularnym czyszczeniu. Korytka wykonane ze stali nierdzewnej gatunku AISI 304 nie korodują nawet w środowisku silnie zasolonym, które jest typowe dla garaży w rejonach, gdzie zimą stosuje się sól drogową. Jedynym elementem eksploatacyjnym jest kratka maskująca jej zużycie zależy od intensywności ruchu pieszego i kołowego, ale wymiana jest prosta i nie wymaga skuwania posadzki. System modułowy pozwala na wymianę pojedynczych segmentów korytka bez konieczności rozbiórki całego odwodnienia.

Koszty instalacji odpływu liniowego są wyższe niż wpustu punktowego, co stanowi główną barierę decyzyjną dla inwestorów. Kompletny system korytka o długości 3 metrów wraz z kratką, kształtkami podłączeniowymi i uszczelnieniem kosztuje od 800 do 2500 złotych w zależności od materiału i producenta przy zestawieniu z wpustem punktowym kosztującym 150-300 złotych różnica jest znacząca. Do kosztów należy doliczyć prace betoniarskie związane z wykonaniem spadku i izolacji, które przy profesjonalnym wykonaniu mogą kosztować dodatkowe 1500-3000 złotych w przypadku garażu o powierzchni 30 metrów kwadratowych. Jednak przy uwzględnieniu trwałości i braku konieczności napraw przez kolejne dwie dekady, inwestycja zwraca się wielokrotnie.

Wadą, której nie można bagatelizować, jest ryzyko cofania wody w przypadku awarii kanalizacji miejskiej lub przepełnienia przykanalika podczas ekstremalnych opadów. Woda nie ma gdzie się podziać korytko zbiera ją z całej powierzchni garażu, ale nie może odprowadzić do kanalizacji, która nie nadąża z odbiorem. Jedynym rozwiązaniem minimalizującym to ryzyko jest instalacja zaworu zwrotnego na przykanaliku, który blokuje cofanie wody z sieci miejskiej. Zawór zwrotny montuje się w studzience rewizyjnej przed połączeniem z przykanalikiem zewnętrznym jego koszt to dodatkowe 400-800 złotych, ale w przypadku ulewy błyskawicznie zwraca się stratami unikniętego zalania.

Hałas generowany przez spływającą wodę bywa uciążliwy w garażach przylegających bezpośrednio do części mieszkalnej. Korytko liniowe, w przeciwieństwie do wpustu punktowego, ma większą powierzchnię styku z posadzką, co przekłada się na lepsze przewodnictwo akustyczne. Dźwięk spływającej wody może być słyszalny w pomieszczeniach na górnych kondygnacjach, szczególnie nocą, gdy inne źródła hałasu są wyciszone. Minimalizacja tego efektu wymaga zastosowania gumowych podkładek antywibracyjnych między korytkiem a podłożem koszt niewielki, a komfort mieszkania znacząco wzrasta.

Porównanie systemów odwodnienia

Dla garaży do 30 metrów kwadratowych odpływ liniowy o długości 1,5-2 metra stanowi optymalne rozwiązanie wydajność hydrauliczna pokrywa maksymalne zapotrzebowanie, a koszty pozostają relatywnie niskie. Dla garaży 30-60 metrów kwadratowych zaleca się dwa odpływy liniowe lub jeden dłuższy o przekroju 150 milimetrów pojedynczy standardowy odpływ może nie nadążyć z odwodnieniem powierzchni przekraczającej 50 metrów kwadratowych. Dla garaży powyżej 60 metrów kwadratowych konieczne jest zastosowanie systemu kaskadowego z kilkoma odpływami połączonymi równolegle z centralną studzienką zbiorczą rozwiązanie droższe, ale jedyne gwarantujące skuteczność w warunkach intensywnego obciążenia hydraulicznego.
