Odwodnienie liniowe w garażu: praktyczny poradnik montażu

Właściwy spadek posadzki i ustawienie korytka

Każde odwodnienie liniowe w garażu zaczyna się od decyzji, którą wielu inwestorów pomija: gdzie poprowadzić wodę, zanim ta zdąży wsiąknąć w posadzkę lub zamarznąć pod kołami. Mokry ślad po aucie potrafi ważyć od trzech do nawet dziesięciu kilogramów wody rozlanej po betonie, a do tego dochodzi śnieg wciągnięty w nadkola, lód z błotników i deszcz naniesiony pod progiem. W efekcie posadzka bez odpływu potrafi zebrać kilkanaście litrów wody tygodniowo.

• Właściwy spadek posadzki i ustawienie korytka
• Klasa obciążenia, materiał i koszt korytka garażowego
• Montaż odwodnienia liniowego w garażu
• Dokąd odprowadzić wodę i jak unikać błędów

Spadek posadzki to absolutna podstawa, bez którego nawet najlepsza kratka ściekowa nie spełni swojego zadania. Minimalna wartość w garażu wynosi 0,5%, choć optymalnie mówi się o 1-2% w kierunku korytka. Przy dwudziestu metrach bieżących posadzki różnica wysokości między najdalszym narożnikiem a odpływem wynosi wtedy od dziesięciu do czterdziestu centymetrów, dlatego tak ważne jest precyzyjne rozplanowanie kierunku spływu już na etapie wylewki.

Najskuteczniejsze warianty ustawienia korytka to trzy sprawdzone konfiguracje. Pierwsza biegnie wzdłuż bramy garażowej i zbiera wodę dokładnie w momencie wjazdu, druga umieszczona jest w osi pojazdu i przechwytuje kapki spływające z podwozia, trzecia natomiast stanowi dwie równoległe rynny rozmieszczone dokładnie pod śladami kół.

Błędem, który wciąż pojawia się na budowach, jest tak zwana kieszeń bezodpływowa, czyli fragment posadzki, do którego spadek nie dociera. Takie miejsce widać dopiero po pierwszej zimie, gdy woda zaczyna się tam zbierać i zamarzać. Skutecznym sposobem unikania tego problemu jest wyznaczenie stożków spływu już przed wylewką i trzymanie się zasady, że każdy metr kwadratowy podłogi musi mieć jasno określony kierunek spływu.

Klasa obciążenia, materiał i koszt korytka garażowego

Korytko garażowe to nie rynienka balkonowa i nie odpływ pod prysznicem, dlatego dobór klasy obciążenia decyduje o tym, czy cały system przetrwa sezon zimowy. Normą, która reguluje tę kwestię, jest PN-EN 1433, definiująca sześć klas od A15 do F900, gdzie cyfra oznacza dopuszczalny nacisk w kiloniutonach.

Do typowego garażu przydomowego w zupełności wystarczy klasa B125, ponieważ samochód osobowy naciska na oś mniej niż tonę, a nawet duży SUV rzadko przekracza 1,8 tony na oś. Jeśli jednak garaż obsługuje busy, kampery lub dostawczaki, warto od razu sięgnąć po C250, bo różnica w cenie kratki żeliwnej względem stalowej wynosi zaledwie kilkanaście złotych za metr, a trwałość rośnie kilkukrotnie.

Sam korpus korytka bywa wykonany z czterech podstawowych materiałów, z których każdy ma swoje uzasadnienie fizyczne i chemiczne. Polimerbeton łączy żywicę z kruszywem kwarcowym, dzięki czemu wytrzymuje nacisk do 40 MPa i nie reaguje z solą drogową. Stal nierdzewna AISI 304 sprawdza się tam, gdzie liczy się estetyka, lecz w wersji AISI 316 lepiej znosi kontakt z chlorkami. PVC jest najtańszy, ale ma ograniczoną odporność na obciążenia dynamiczne i temperatury poniżej minus dwudziestu. Żeliwo z kolei stosuje się niemal wyłącznie przy bardzo wysokich klasach obciążenia.

Koszt całkowity zależy od długości korytka, liczby rewizji i konieczności montażu osadnika. Dla garażu jednostanowiskowego o bramie szerokości trzech metrów, z jedną linią odwodnienia, robocizną i syfonem suchym, realny budżet zamyka się w przedziale 1800-2800 zł przy klasie B125. Garaż dwustanowiskowy z dwiema liniami i studnią chłonną to wydatek rzędu 3500-5500 zł, z czego około 40% stanowi robocizna, a reszta to materiały.

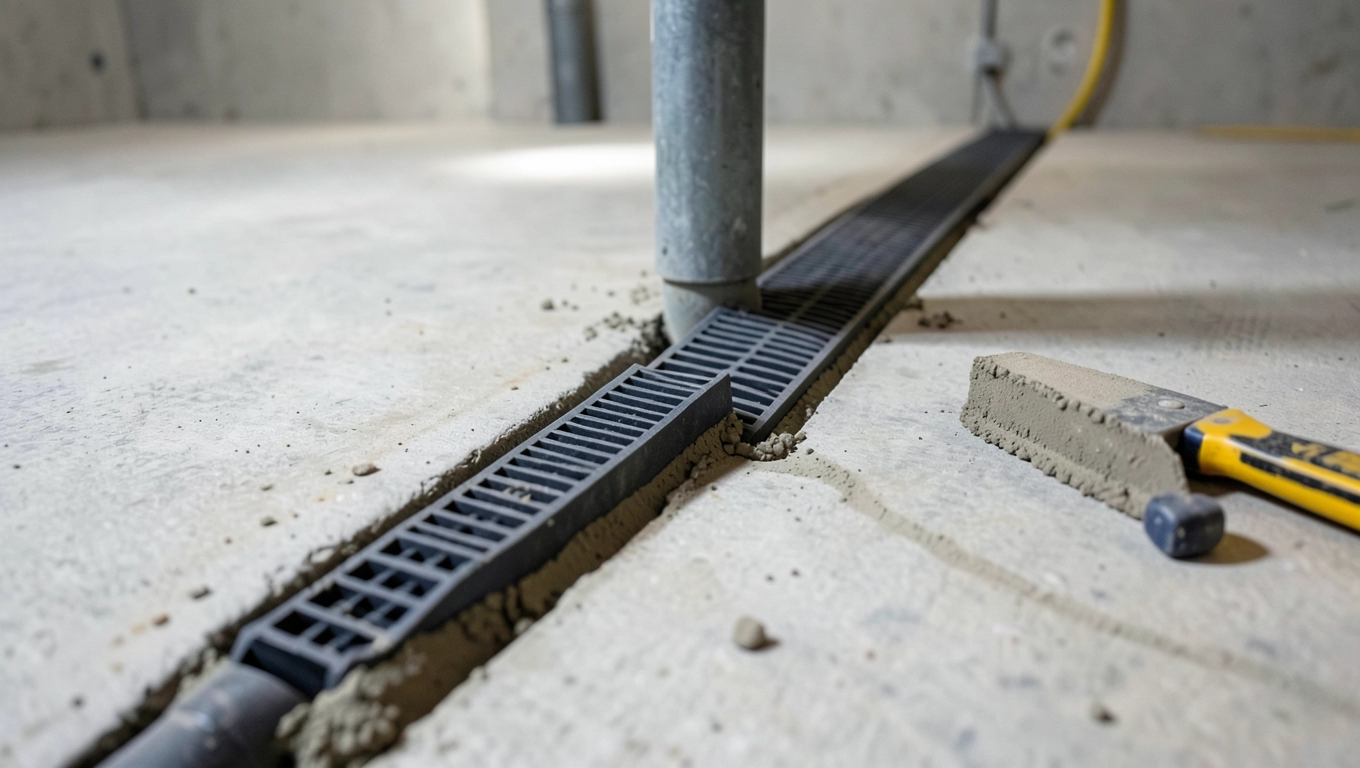

Montaż odwodnienia liniowego w garażu

Sposób montażu zależy od tego, czy garaż powstaje od podstaw, czy też odwodnienie wprowadzane jest do istniejącej posadzki. W nowym budynku znacznie łatwiej ułożyć rurę odpływową i korytko jeszcze przed wylewką, co pozwala na precyzyjne ustawienie spadków. W adaptacji trzeba liczyć się z kuciem posadzki i ponownym wylaniem betonu, a to generuje dodatkowe 800-1500 zł kosztów.

Montaż w nowym garażu krok po kroku

Pierwszym krokiem jest wytyczenie trasy korytka i wykopanie rowu o głębokości odpowiadającej wysokości korytka plus podsypka piaskowa, zwykle około 15-20 cm. Na dno wysypuje się i ubija warstwę piasku, tworząc stabilną podstawę, która rozkłada obciążenia i zapobiega osiadaniu korytka w gruncie.

Kolejnym etapem jest ustawienie korytek z zachowaniem ciągłego spadku 1-2% w kierunku odpływu. Elementy łączy się na pióro-wpust lub klejem montażowym, w zależności od materiału. Należy przy tym pamiętać, że nawet milimetrowe odchylenie na każdym metrze bieżącym zaburza hydraulikę przepływu i tworzy zastoiny wody w najniższym punkcie.

Po ustawieniu korytek podłącza się syfon suchy lub mokry i rurę odpływową o średnicy DN50 lub DN110. Syfon suchy, czyli membrana silikonowa lub klapka zwrotna, działa dzięki sile ciężkości i blokuje cofnięcie się odoru z kanalizacji, natomiast syfon mokry potrzebuje regularnego dolania wody, bo bez niej przepuszcza zapachy. Następnie przeprowadza się test szczelności, zalewając system wodą i obserwując przez kilkanaście minut wszystkie połączenia.

Zabudowa betonem następuje dopiero po pozytywnym teście. Wylewkę układa się z obu stron korytka, dbając o to, by górna krawędź kratki znalazła się 3-5 mm poniżej poziomu posadzki. Taki detal ma znaczenie praktyczne: przy zbyt wysokim kratce woda opływa korytko zamiast do niego wpływać, a przy zbyt niskim kratka wystaje i przeszkadza podczas zamiatania.

Montaż w istniejącym garażu

Adaptacja zaczyna się od nacięcia posadzki piłą diamentową wzdłuż wyznaczonej linii, a następnie kucia betonu młotem udarowym. Przy głębokości korytka rzędu 8-12 cm kucie sięga często 18-20 cm, dlatego trzeba wcześniej sprawdzić, czy pod posadzką nie biegną instalacje.

Pamiętaj, by przed rozpoczęciem kucia zlokalizować rury wod-kan i przewody elektryczne, korzystając z detektora lub dokumentacji budynku.

Po ułożeniu korytek i podłączeniu odpływu nową wylewkę wylewa się z dodatkiem mostu sczepnego, który chemicznie łączy stary beton z nowym. Spoina dylatacyjna wokół korytka jest obowiązkowa, ponieważ różna rozszerzalność termiczna stali i betonu prowadzi z czasem do pęknięć.

Dokąd odprowadzić wodę i jak unikać błędów

Wybór miejsca odprowadzenia wody wpływa na działanie całego systemu bardziej niż wybór samego korytka. Trzy najczęściej stosowane rozwiązania to kanalizacja sanitarna, studnia chłonna oraz tunel rozsączający, z których każde sprawdza się w innych warunkach gruntowych.

Kanalizacja sanitarna lub deszczowa

Podłączenie do kanalizacji wymaga zamontowania syfonu z zamknięciem przeciwzalewowym, który chroni garaż przed cofnięciem się ścieków w czasie intensywnych opadów. Mechanizm opiera się na klapce otwierającej się tylko w kierunku odpływu, dzięki czemu woda cofająca się z rury napotyka szczelne zamknięcie. Rozwiązanie to działa niezawodnie w miastach z rozwiniętą siecią kanalizacyjną, lecz wymaga pozwolenia i zgody zarządcy sieci.

Studnia chłonna

Studnia chłonna to pionowy otwór wypełniony żwirem i wyposażony w rurę perforowaną, przez którą woda powoli wsiąka w grunt. Sprawdza się przy przepuszczalnym podłożu piaszczystym i poziomie wód gruntowych poniżej dwóch metrów, bo przy glinie lub wysokim lustrze wody grozi szybkim przepełnieniem i powstawaniem rozlewisk wokół garażu.

Tunel rozsączający lub skrzynka rozsączająca

Tunel rozsączający działa na tej samej zasadzie co studnia chłonna, ale zajmuje znacznie większą powierzchnię przy mniejszej głębokości, co czyni go lepszym wyborem na działkach z płytką wodą gruntową. Skrzynka rozsączająca to z kolei moduł plastikowy o objętości nawet trzystu litrów, który rozprowadza wodę na boki i stopniowo oddaje ją do gruntu. Taki wariant wymaga wykopu o głębokości co najmniej 60 cm i warstwy geowłókniny zapobiegającej zamulaniu.

Najczęstsze błędy wykonawcze

Brak spadku albo spadek odwrócony to grzech główny, który wychodzi na jaw przy pierwszej ulewie. Korytko ustawione równo z posadzką zbiera tylko wodę wpadającą bezpośrednio nad nim, a cała reszta rozpływa się po garażu i szuka innej drogi, często w stronę kanału wentylacyjnego lub progu drzwi wejściowych.

Za niska klasa kratki to drugi błąd, który po jednej zimie kończy się wgnieceniem i pęknięciem. Samochód z łańcuchami śniegowymi, opona z kolcami albo przypadkowe wjechanie lawetą potrafi wgnieść stalową kratkę B125 tak, że jej powierzchnia opadnie poniżej poziomu posadzki i zacznie tworzyć miniaturową tamę.

Nie pomijaj syfonu w kanalizacji, bo bez niego zapach ścieków z rury przedostaje się do garażu i wchłania w każdą rzecz pozostawioną na półce. Syfon suchy nie wymaga uzupełniania wody i działa nawet po dłuższym postoju auta.

Brak rewizji w najniższym punkcie korytka to trzecia pułapka, bo osad i liście wpadające przez kratkę osiadają na dnie korytka i rury. Bez rewizji czyszczenie wymaga demontażu kratki na całej długości, a to przy kilku metrach bieżących potrafi zająć pół dnia.

Podłączenie do kanalizacji bez zaworu zwrotnego zwraca się przeciwko właścicielowi garażu przy każdej większej burzy, gdy sieć miejska nie nadąża z odbiorem wody. Zawór zwrotny, choć kosztuje zaledwie 80-150 zł, oszczędza potencjalne straty idące w tysiące złotych.

Ściągawka decyzyjna

Warto sięgnąć po odpływ liniowy, gdy w garażu pojawia się regularnie mokry ślad po aucie, wjeżdżającym z deszczem lub śniegiem. To rozwiązanie działa najlepiej w garażu nowo budowanym, gdzie można precyzyjnie ułożyć spadki i podsypkę, ale sprawdza się również podczas gruntownej modernizacji posadzki.

Rezygnacja z odwodnienia bywa uzasadniona w garażu suchym, nieogrzewanym i służącym wyłącznie do przechowywania, gdzie woda nie stanowi zagrożenia dla cennych przedmiotów. W każdym innym przypadku koszt instalacji zwraca się w ciągu kilku lat w postaci ochrony posadzki, mniejszego zużycia opon i braku lodowych niespodzianek rano.

Zanim zaczniesz prace, przygotuj listę kontrolną: długość korytka, klasa obciążenia, materiał, typ syfonu, miejsce odprowadzenia wody, dostęp do rewizji i obecność zaworu zwrotnego. Dziesięć punktów, które decydują o tym, czy system przetrwa dekadę, czy też zacznie kłopoty już po pierwszej zimie.

Źródła danych i normy: PN-EN 1433:2005/A1:2012 (korytka odwadniające powierzchniowo), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), katalogi producentów odwodnień liniowych dostępne w serwisach branżowych (np. odwodnienia.pl, korytka.pl).
