Okna do garażu z płyt betonowych – jak zaplanować otwory, żeby działały latami

Stajesz przed ścianą z płyt betonowych i zastanawiasz się, czy da się w niej sensownie osadzić okno, które nie będzie mostkiem termicznym ani źródłem wilgoci. To rozsądna obawa, bo beton prefabrykowany nie wybacza błędów wymiarowych tak łatwo jak cegła. Poniżej znajdziesz konkretne zasady wymiarowania, montażu i unikania typowych wpadek, poparte normami i fizyką materiału.

• Wymiary i rozmieszczenie okien w ścianie z płyt betonowych
• Montaż okien w garażu betonowym kiedy zrobić otwór
• Najczęstsze błędy przy osadzaniu okien w garażu z płyt
• Kiedy wybrać okno PVC, a kiedy aluminiowe
• Formalności związane z otworami okiennymi w garażu
• Kontrola jakości po montażu
• Normy i przepisy odnoszące się do okien w garażach betonowych

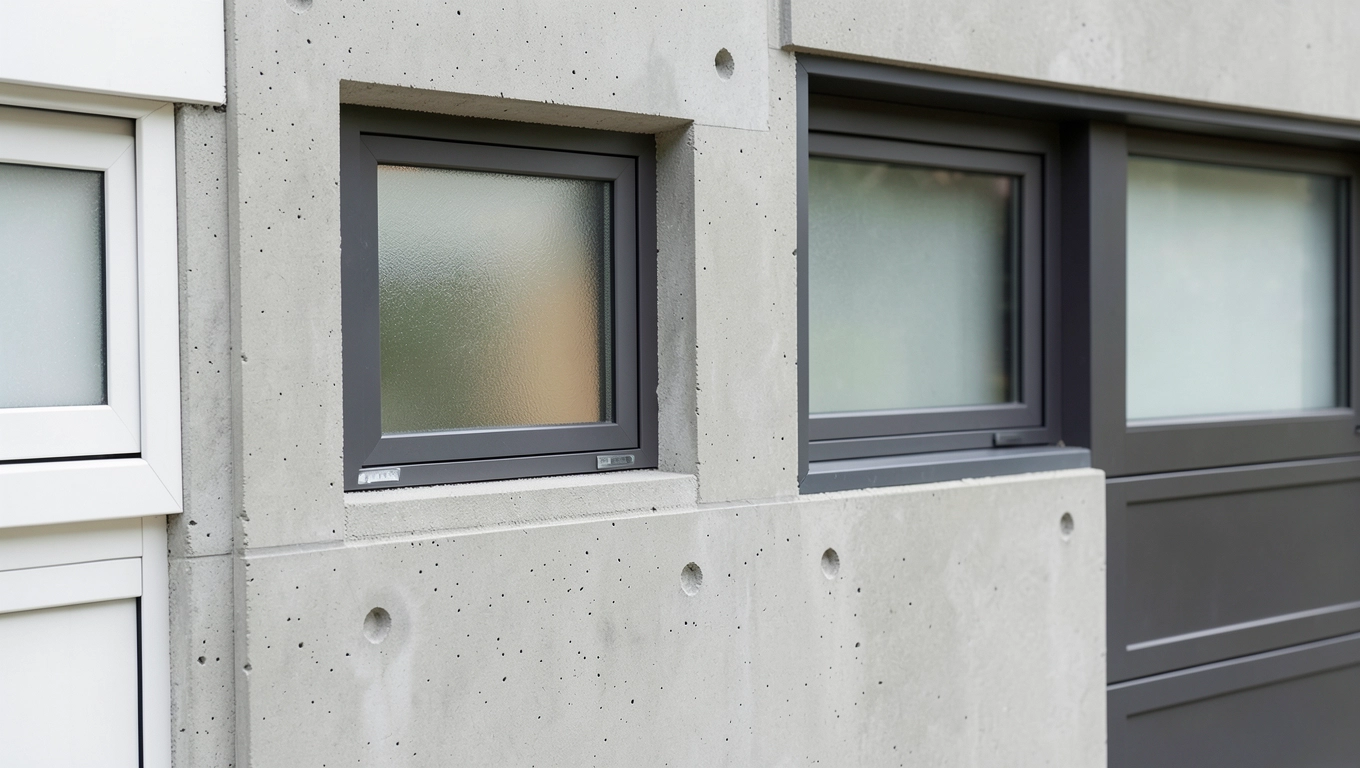

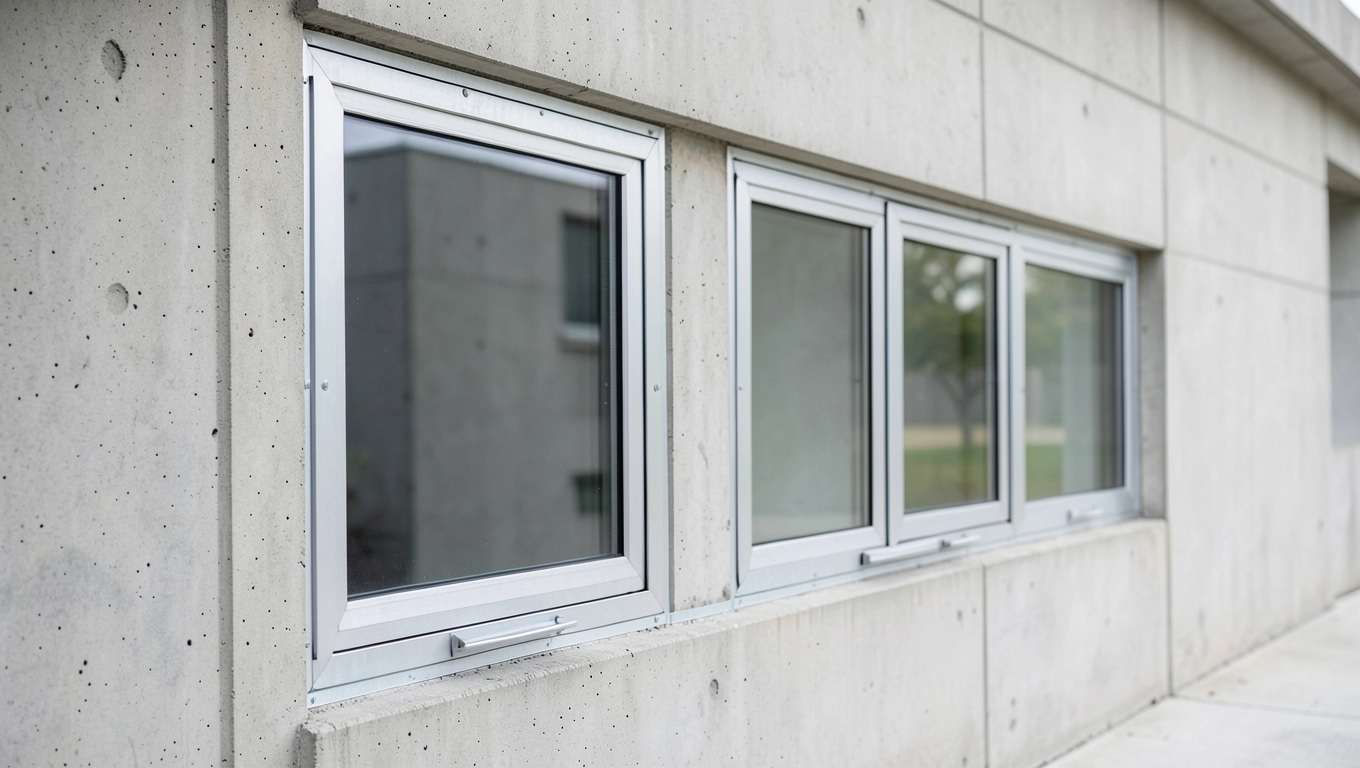

Wymiary i rozmieszczenie okien w ścianie z płyt betonowych

Standardowa płyta ścienna ma 2,5 m wysokości i 1,0-3,0 m szerokości, a jej grubość waha się między 80 a 160 mm w zależności od klasy betonu. Okno powinno zajmować nie więcej niż 30-40% powierzchni pojedynczej płyty, bo większe otwory wymagają już wzmocnień w postaci nadproży strunobetonowych lub stalowych ceowników.

Najczęściej stosowane światło otworu to 60×60 cm (wentylacja i doświetlenie) lub 90×60 cm (pełnowymiarowe okno uchylno-rozwieralne). Przy wymiarze 120×80 cm trzeba już liczyć się z koniecznością docięcia płyty na etapie produkcji, co podnosi koszt o 15-25% względem wariantu katalogowego.

Umiejscowienie okna w ścianie garażu z płyt betonowych wynika z dwóch sprzecznych wymagań: chęci maksymalnego doświetlenia wnętrza i konieczności zachowania strefy nośnej. Betonowa płyta ścienna przenosi obciążenia głównie w swoich strefach skrajnych, czyli w pasmach o szerokości około 40 cm przy każdej krawędzi.

Dlatego dolna krawędź otworu okiennego powinna znajdować się minimum 80-100 cm nad posadzką, a górna nie bliżej niż 30 cm od krawędzi płyty. Ten margines chroni przed koncentracją naprężeń w narożnikach otworu, gdzie beton najłatwiej pęka pod wpływem skurczu termicznego i obciążeń użytkowych.

Kierunek otwarcia okna też ma znaczenie: skrzydło rozwieralne na zewnątrz nie zabiera miejsca wewnątrz garażu, gdzie często parkujesz samochód na co dzień. Wariant uchylny sprawdza się w mniejszych pomieszczeniach, ale wymaga zastosowania ogranicznika, żeby silniejszy podmuch wiatru nie uszkodził zawiasów.

Kiedy warto zrezygnować z okna

Garaż ogrzewany, służący jednocześnie jako warsztat, lepiej chronić przed stratami ciepła przez mniejsze, cieplejsze okno niż rezygnować z doświetlenia całkowicie. Inaczej sprawa wygląda w przypadku garażu nieogrzewanego na działce rekreacyjnej, gdzie pełnowymiarowe okno może stać się celem włamywacza.

Wariant bez okien sprawdza się, gdy planujesz sztuczne oświetlenie LED przez cały czas użytkowania i magazynujesz sprzęt wrażliwy na światło dzienne (nawozy, farby w aerozolu). W takiej sytuacji lepiej zainwestować w nawiewnik ścienny z regulacją, który zapewni wentylację bez kompromisu bezpieczeństwa.

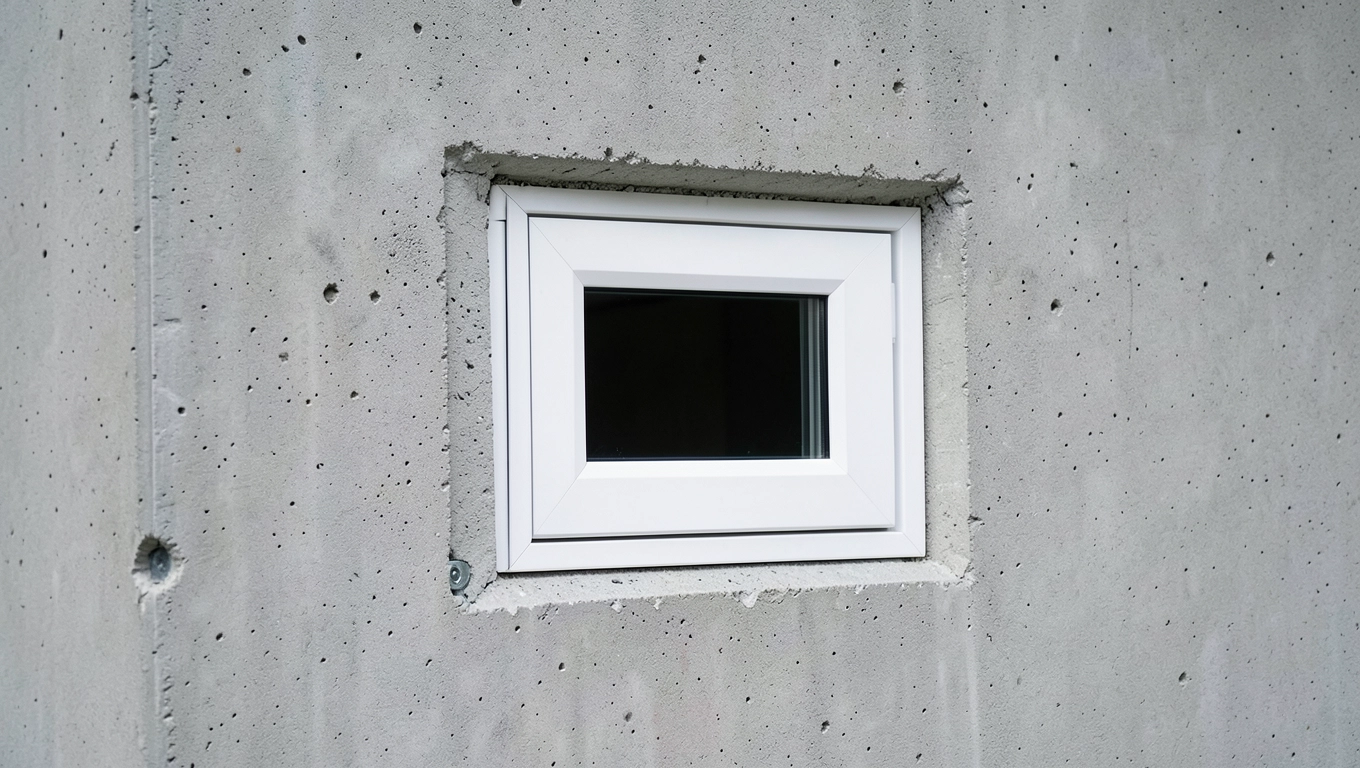

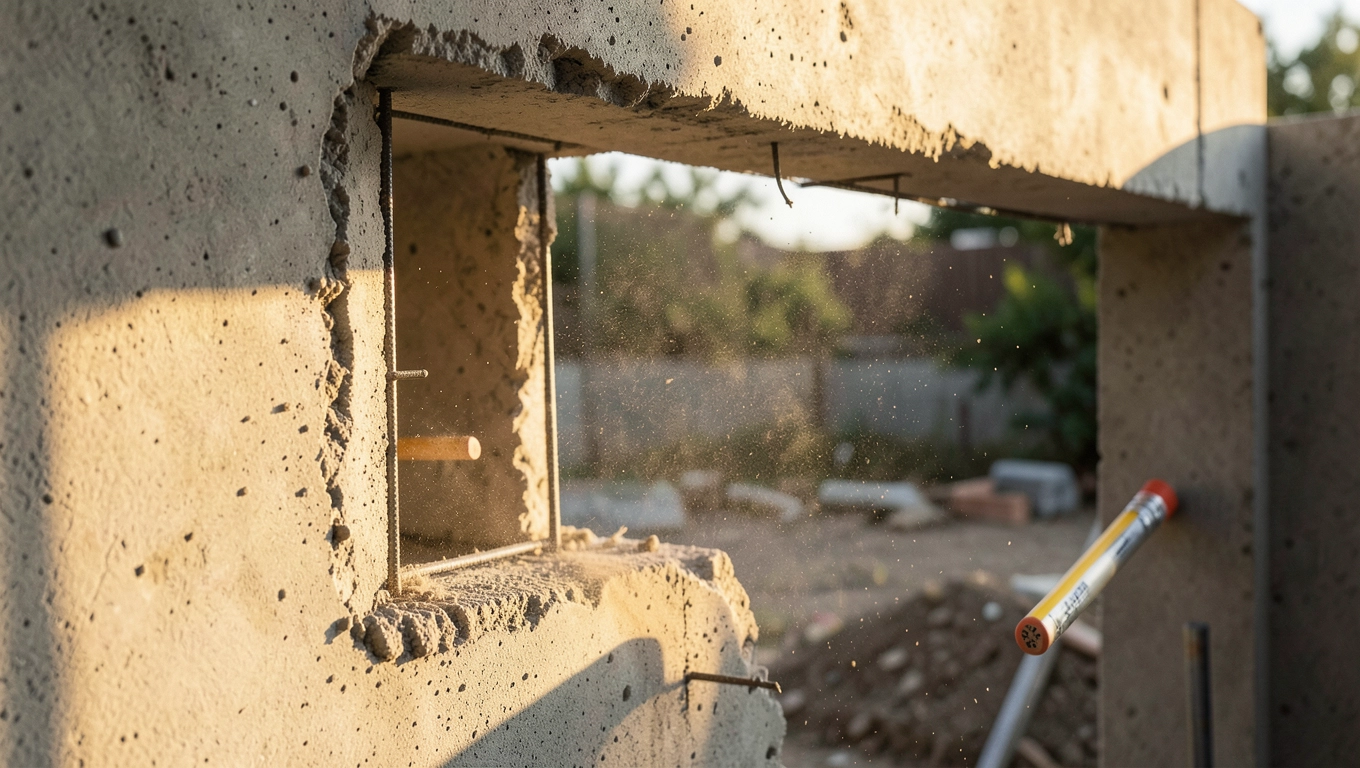

Montaż okien w garażu betonowym kiedy zrobić otwór

Istnieją dwa momenty, w których można wyciąć otwór okienny w garażu z płyt betonowych: na etapie produkcji prefabrykatu lub po zmontowaniu konstrukcji. Pierwszy wariant daje idealną geometrię i pozwala fabrycznie osadzić kotwy montażowe, ale wymaga wcześniejszego projektu okiennego.

Wycinanie otworu w gotowej ścianie jest możliwe technicznie, ale wymaga wiertnicy diamentowej i tarcz do betonu klasy minimum C30/37. Beton C20/25 (popularny w tańszych płytach) pęka przy wierceniu otworów większych niż 100 mm, jeśli nie zostanie wzmocniony stalowymi prętami.

Najczystsze rozwiązanie to zamówienie płyty z gotowym otworem okiennym u producenta prefabrykatów. Wówczas w cenie konstrukcji uwzględnione są: wycięcie, zbrojenie brzegowe, ewentualne nadproże oraz kieszenie montażowe pod kotwy ramy. Koszt takiej modyfikacji to zwykle 200-400 zł netto za pojedynczy otwór.

Jeśli decydujesz się na montaż w istniejącej ścianie, kolejność prac wygląda następująco: wytyczenie otworu z marginesem 10-15 mm na każdą stronę, wiercenie otworów próbnych w narożnikach, cięcie piłą ścienną z tarczą diamentową, wykucie betonu, oczyszczenie krawędzi, montaż nadproża stalowego lub strunobetonowego.

Osadzanie okna odbywa się na kotwach stalowych klasy minimum 8.8, rozmieszczonych co 60-70 cm. Każda kotwa zagłębia się w betonie na minimum 80 mm i jest mocowana wklejaną kotwą chemiczną lub mechaniczną (rozporową). Pianka montażowa sama w sobie nie jest wystarczającym łącznikiem, a jedynie uszczelnieniem i izolacją.

Specyfika montażu w betonie prefabrykowanym

Płyty betonowe różnią się od litych ścian wylewanych na budowie tym, że mają fabrycznie określoną lokalizację zbrojenia. Przed wierceniem warto zlecić skanowanie ściany skanerem ferromagnetycznym lub radarowym (GPR), żeby uniknąć przebicia prętów zbrojeniowych, które odpowiadają za nośność płyty.

Przebicie nawet jednego pręta nośnego o średnicy 12 mm w ścianie garażu może obniżyć jej nośność o 15-20% w danym paśmie. W skrajnych przypadkach prowadzi to do zarysowania płyty wzdłuż linii naprężeń, które trudno naprawić bez demontażu całego segmentu ściany.

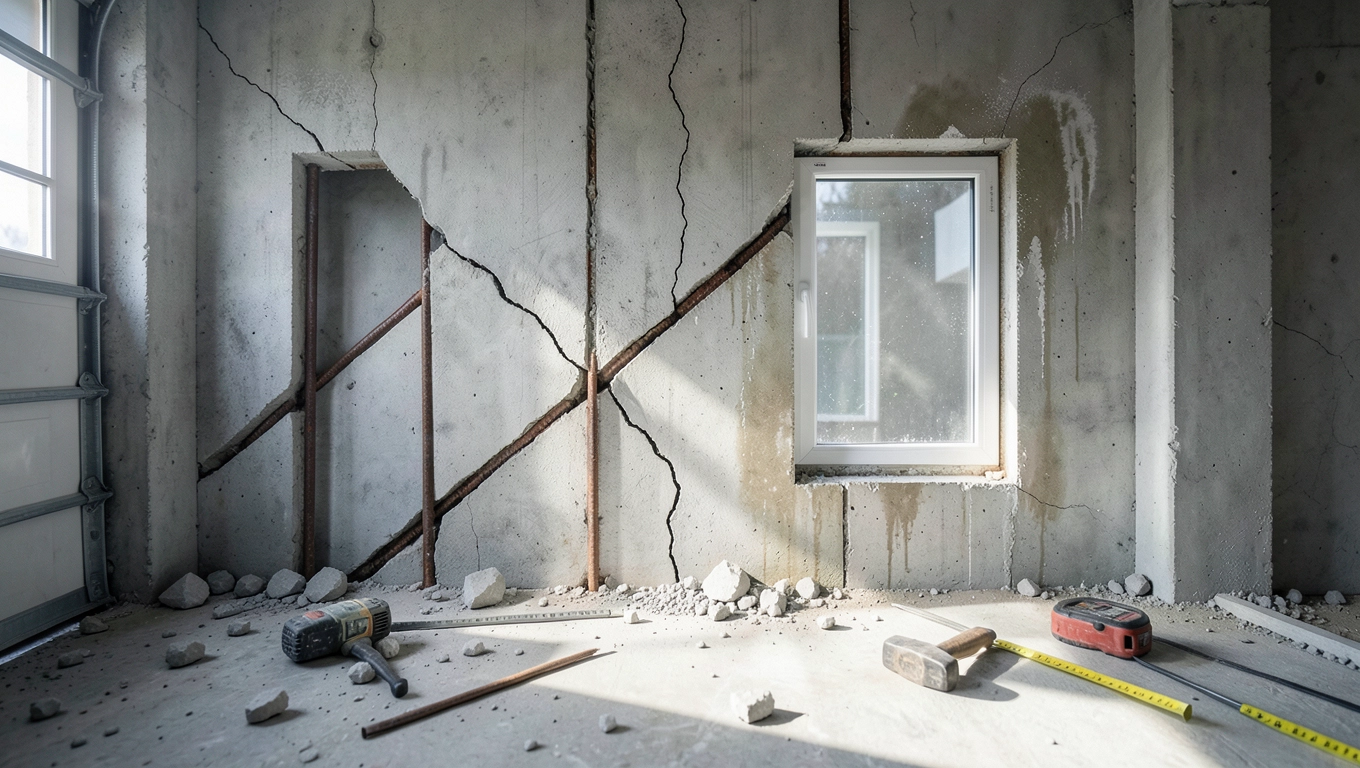

Najczęstsze błędy przy osadzaniu okien w garażu z płyt

Pierwsza i najbardziej kosztowna pomyłka to wycięcie otworu bez konsultacji z konstruktorem. Betonowa płyta ścienna to element obliczony na konkretne obciążenia, a każde naruszenie jej geometrii zmienia rozkład sił wewnętrznych. Nawet pozornie małe okno może stać się początkiem rysy przebiegającej przez całą wysokość płyty.

Drugi błąd to osadzanie okna wyłącznie na piankę montażową. Pianka poliuretanowa ma wytrzymałość na ścinanie rzędu 0,1-0,3 MPa, podczas gdy kotwa stalowa w betonie C25/30 przenosi obciążenia rzędu 5-10 MPa. Różnica jest trzydziestokrotna i tłumaczy, dlaczego okna „wypadające" z garaży blaszanych to plaga, a w garażach betonowych zdarzają się rzadko.

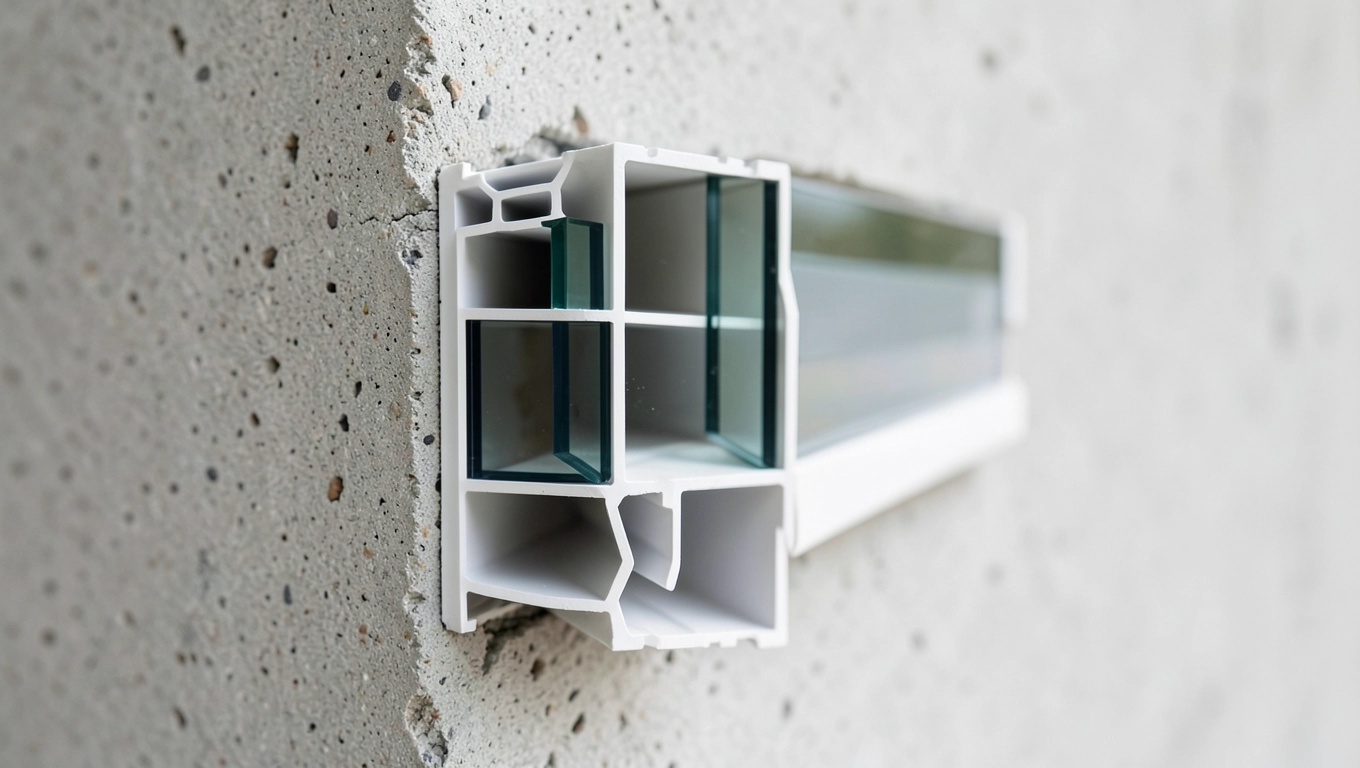

Trzecia klasyczna wpadka to brak izolacji termicznej ościeży. Beton przewodzi ciepło dziesięciokrotnie lepiej niż PVC, więc w narożnikach okna pojawia się mostek termiczny, a w konsekwencji kondensacja pary wodnej. Rozwiązaniem jest doklejenie pasków styropianu grafitowego lub XPS o grubości 20-30 mm na wewnętrznych ościeżach, zanim zamontujesz parapet.

Czwarty błąd dotyczy uszczelnienia zewnętrznego. Woda opadowa nie powinna zalegać na progu okiennym, dlatego konieczne jest wykonanie kapinosa z taśmy EPDM lub blachy powlekanej. Bez niego woda kapilarnie wciąga się pod ramę i po dwóch-trzech zimach powoduje korozję kotew oraz degradację pianki.

Piąty, często pomijany problem to brak dylatacji wokół ramy. Beton i PVC pracują w różnych zakresach temperatur: okno rozszerza się o około 1,5 mm na metr przy różnicy 50°C, beton o 0,5 mm. Bez szczeliny dylatacyjnej wypełnionej trwale elastycznym kitem (np. poliuretanowym) rama napręży się i odkształci przy pierwszych upałach.

Jak uniknąć problemów z wilgocią

Wilgoć w garażu betonowym z oknem to temat, który elektryzuje większość inwestorów. Beton sam w sobie nie jest szczelny na parę wodną, ale prawidłowo zamontowane okno z przerwą dylatacyjną i paroizolacją od strony wnętrza ogranicza problem do minimum.

Kolejność wykonania od strony wnętrza garażu: taśma paroizolacyjna na ramie, potem pianka montażowa niskoprężna, następnie folia paroszczelna lub folia EPDM zakrywająca piankę od strony pomieszczenia. Ten układ zapobiega wnikaniu pary wodnej w warstwę izolacji, gdzie mogłaby skroplić się i zamrozić zimą.

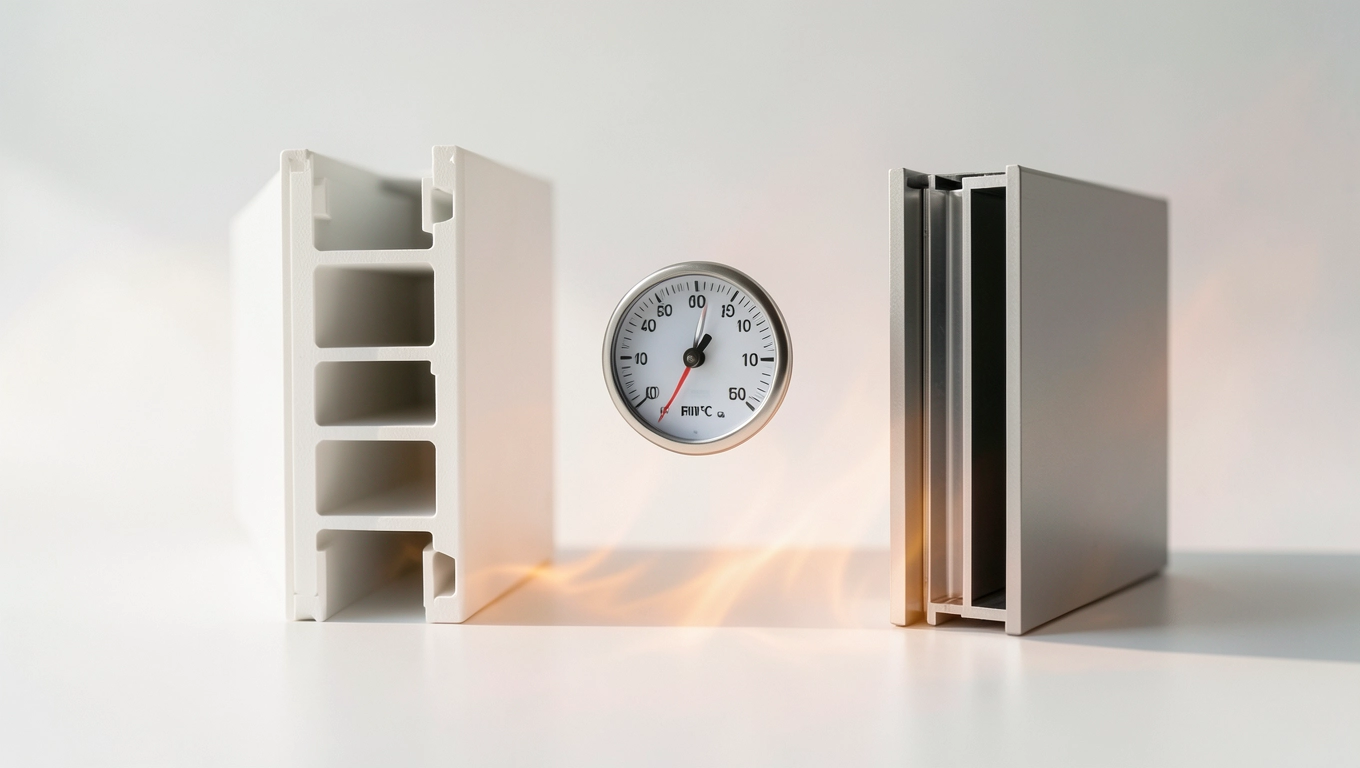

Kiedy wybrać okno PVC, a kiedy aluminiowe

Okna PVC są lżejsze, tańsze i lepiej izolują termicznie, co ma znaczenie w ogrzewanym garażu. Profile 5-komorowe o głębokości zabudowy 70 mm w zupełności wystarczają, żeby utrzymać temperaturę powyżej 5°C przy minimalnym dogrzewaniu. Wadą jest niższa odporność na uszkodzenia mechaniczne, co w garażu bywa istotne.

Aluminium z przekładką termiczną jest droższe o 40-70%, ale znacznie sztywniejsze i bardziej odporne na próby włamania. W garażach na działkach rekreacyjnych, gdzie nie ma stałego nadzoru, wybór aluminium zmniejsza ryzyko wyrwania skrzydła przez złodzieja.

Profile stalowe są rozwiązaniem pośrednim pod względem ceny i bezpieczeństwa, ale wymagają regularnej konserwacji antykorozyjnej. W garażu betonowym narażonym na wilgoć (mycie samochodu, skraplanie) rdza może pojawić się po 4-6 latach, jeśli pominięto cynkowanie ogniowe.

Kiedy nie warto montować okna

Rezygnacja z okna jest sensowna, gdy garaż pełni funkcję magazynu materiałów łatwopalnych lub służy jako kotłownia. W takich pomieszczeniach wymiana powietrza powinna odbywać się przez nawiewniki, a nie okna, bo te ostatnie zwiększają ryzyko przeciągu i cofki spalin.

Również w garażach podziemnych i zagłębionych poniżej poziomu terenu okna nie sprawdzają się ze względów bezpieczeństwa i hydroizolacji. Lepiej zastosować świetlik dachowy, który nie wymaga przerwania izolacji przeciwwodnej ściany.

Formalności związane z otworami okiennymi w garażu

Każde okno w ścianie zewnętrznej garażu zmienia wygląd elewacji, co w świetle Prawa budowlanego (art. 3 pkt 9 oraz art. 29 ust. 1 i 2) może wymagać zgłoszenia lub pozwolenia, jeśli zmienia się charakter obiektu lub jego obszar oddziaływania. W praktyce montaż jednego lub dwóch okien w już istniejącym garażu do 35 m² zwykle kwalifikuje się jako remont i nie wymaga formalności.

Inaczej wygląda sytuacja przy budowie nowego garażu z oknami: tu już na etapie zgłoszenia lub pozwolenia trzeba zadeklarować liczbę i wymiary otworów. Zmiana lokalizacji lub rozmiaru okna względem projektu wymaga zawiadomienia kierownika budowy lub projektanta.

Jeśli garaż stoi w granicy działki lub bliżej niż 4 m od niej, każde okno staje się potencjalnym uciążliwością dla sąsiada. W takiej sytuacji warto uzyskać pisemną zgodę sąsiada lub zastosować szyby nieprzezierne (lustro weneckie, szkło mleczne), żeby uniknąć sporu.

Kiedy okno może zablokować pozwolenie

Urząd może zakwestionować projekt garażu z oknem, jeśli obiekt znajduje się w strefie ochrony konserwatorskiej lub w pasie nadbrzeżnym. W takich lokalizacjach nawet drobne zmiany elewacji wymagają uzgodnienia z konserwatorem zabytków lub regionalnym dyrektorem ochrony środowiska.

Kontrola jakości po montażu

Pierwsza kontrola to oględziny wizualne: szczeliny między ramą a ścianą powinny być równomierne, odchylenie od pionu nie większe niż 2 mm na metr. Luz większy niż 4 mm świadczy o niedokładnym montażu i wymaga korekty klinami montażowymi.

Druga kontrola to test zraszania wodą, który symuluje ulewny deszcz trwający 30 minut. Woda nie powinna przedostać się do pianki ani pod parapet. Jeśli się pojawia, konieczne jest uzupełnienie taśmy EPDM lub kapinosa.

Trzecia kontrola dotyczy funkcjonalności: skrzydło otwiera się i zamyka bez oporu, okucia pracują płynnie, a uszczelki przylegają do ramy na całym obwodzie. Każde szuranie lub trzask oznacza, że rama została zwichrowana podczas montażu i wymaga regulacji.

Najczęstsze reklamacje po roku użytkowania

Po 12-18 miesiącach najczęściej pojawiają się problemy z parą wodną skraplającą się na dolnej krawędzi szyby. To sygnał, że izolacja termiczna ościeży została wykonana niedbale lub parapet nie ma przekładki termicznej.

Drugą typową reklamacją jest żółknięcie lub pękanie pianki montażowej wystawionej na UV. Rozwiązanie to zabezpieczenie pianki listwami przyokiennymi lub tynkiem w ciągu dwóch tygodni od montażu, zanim promieniowanie ultrafioletowe rozłoży jej strukturę.

Trzeci problem to korozja kotew stalowych w strefach ościeży narażonych na wilgoć. Jeśli kotwy nie były ocynkowane ogniowo, po 3-5 latach mogą pokryć się rdzą, która wędruje na powierzchnię tynku i tworzy nieestetyczne zacieki. Jedynym trwałym rozwiązaniem jest wymiana kotew na stal nierdzewną A2 lub A4.

Normy i przepisy odnoszące się do okien w garażach betonowych

PN-EN 14351-1+A2 reguluje wymagania dla okien montowanych w konstrukcjach budowlanych, w tym w garażach prefabrykowanych. Norma określa między innymi odporność na obciążenie wiatrem (klasa C1 do C5), wodoszczelność oraz przepuszczalność powietrza.

Eurokod 2 (PN-EN 1992-1-1) definiuje zasady wymiarowania otworów w ścianach betonowych. Minimalna szerokość strefy ściskanej przy krawędzi otworu wynosi 150 mm dla betonu C25/30, co oznacza, że okno nie może być szersze niż płyta minus 300 mm.

Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury z 2002 r. z późniejszymi zmianami), wskazują minimalną powierzchnię doświetlenia pomieszczeń na poziomie 1/8 powierzchni podłogi. W garażu pełniącym wyłącznie funkcję parkingową wymóg ten nie obowiązuje, ale warto go rozważyć przy garażu wielofunkcyjnym.

Źródła danych

Informacje techniczne zaczerpnięto z: Polska Norma PN-EN 14351-1+A2 (PKN), Eurokod 2 PN-EN 1992-1-1 (PKN), Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (ISAP isap.sejm.gov.pl), Ustawa Prawo budowlane z dnia 7 lipca 1994 r. (ISAP isap.sejm.gov.pl), katalogi producentów prefabrykatów betonowych oraz dane z własnych realizacji z lat 2018-2024. Ceny orientacyjne pochodzą z analizy rynkowej i mają charakter informacyjny.
