PIR pod EPS czy EPS pod PIR? Wybierz mądrze
PIR czy EPS pod ogrzewanie podłogowe
Przez nieocieploną podłogę ucieka od piętnastu do dwudziestu procent ciepła, a w domach stojących na gruncie bywa i trzydzieści. Płyty PIR potrafią zatrzymać tę stratę przy grubości o połowę mniejszej niż styropian, bo ich współczynnik lambda spada poniżej 0,022 W/(m·K). Poniżej znajdziesz konkretne liczby, porównanie z EPS i XPS, tabelę grubości oraz instrukcję montażu, która zamyka temat raz na zawsze.
- PIR czy EPS pod ogrzewanie podłogowe
- Jaka grubość izolacji podłogowej na gruncie
- Montaż PIR pod rurkami ogrzewania podłogowego
PIR to sztywna pianka poliuretanowa z warstwą aluminium po obu stronach. Aluminium odbija promieniowanie cieplne z powrotem do pomieszczenia, a zamknięte komórki pianki praktycznie nie przepuszczają wody. EPS działa inaczej: jego porowata struktura zatrzymuje powietrze, ale nasiąka, więc z czasem traci izolacyjność. Właśnie ta różnica w budowie decyduje o tym, że PIR osiąga taki sam opór cieplny przy prawie dwa razy cieńszej warstwie.
Kiedy wybrać PIR
Gdy zależy Ci na niskim profilu podłogi, wysokiej wytrzymałości na ściskanie (minimum 100 kPa) i braku nasiąkania. Sprawdza się pod wylewką na gruncie, w stropach międzykondygnacyjnych z ciężkimi warstwami wykończeniowymi oraz wszędzie tam, gdzie liczy się każdy centymetr wysokości pomieszczenia.
Kiedy EPS wciąż ma sens
Gdy budujesz dom z ograniczonym budżetem, a wysokość pomieszczeń pozwala na dwadzieścia centymetrów izolacji. EPS 100 lub EPS 150 załatwi sprawę pod wylewką cementową, o ile zabezpieczysz go folią PE i zadbasz o suche podłoże.
Zanim wydasz kilka tysięcy złotych, sprawdź trzy rzeczy: nośność stropu, planowaną grubość wylewki i docelowe obciążenie użytkowe. Płyta fundamentowa w nowym domu zwykle przyjmuje PIR 80 mm bez problemu, natomiast strop drewniany wymaga lżejszego wariantu albo rozłożenia obciążenia na legarach. Zapomnienie o tej weryfikacji to klasyczny błąd, który kosztuje potem kucie podłogi i powtórkę całej inwestycji.
PIR, XPS, EPS i wełna mineralna w jednym zestawieniu
| Materiał | Lambda [W/(m·K)] | Wytrzymałość na ściskanie | Nasiąkliwość | Grubość dla R=4 m²·K/W |
|---|---|---|---|---|
| PIR z folią aluminiową | 0,022 | ≥ 100 kPa | ≤ 1% | około 90 mm |
| XPS | 0,029-0,035 | 200-700 kPa | ≤ 0,5% | około 120 mm |
| EPS 100 | 0,036-0,038 | 100 kPa | do 3% | około 145 mm |
| Wełna mineralna twarda | 0,035-0,040 | 40-80 kPa | do 5% | około 155 mm |
Wartość R=4 m²·K/W to standard, jaki spełnia nowoczesna podłoga na gruncie w domu energooszczędnym. Widzisz od razu, że PIR potrzebuje blisko czterdziestu procent mniej miejsca niż EPS, by dorównać mu izolacyjnością. W domu ze stropem nad piwnicą nieogrzewaną wystarczy już R=2,5 m²·K/W, więc wystarczy płyta o grubości pięćdziesięciu milimetrów.

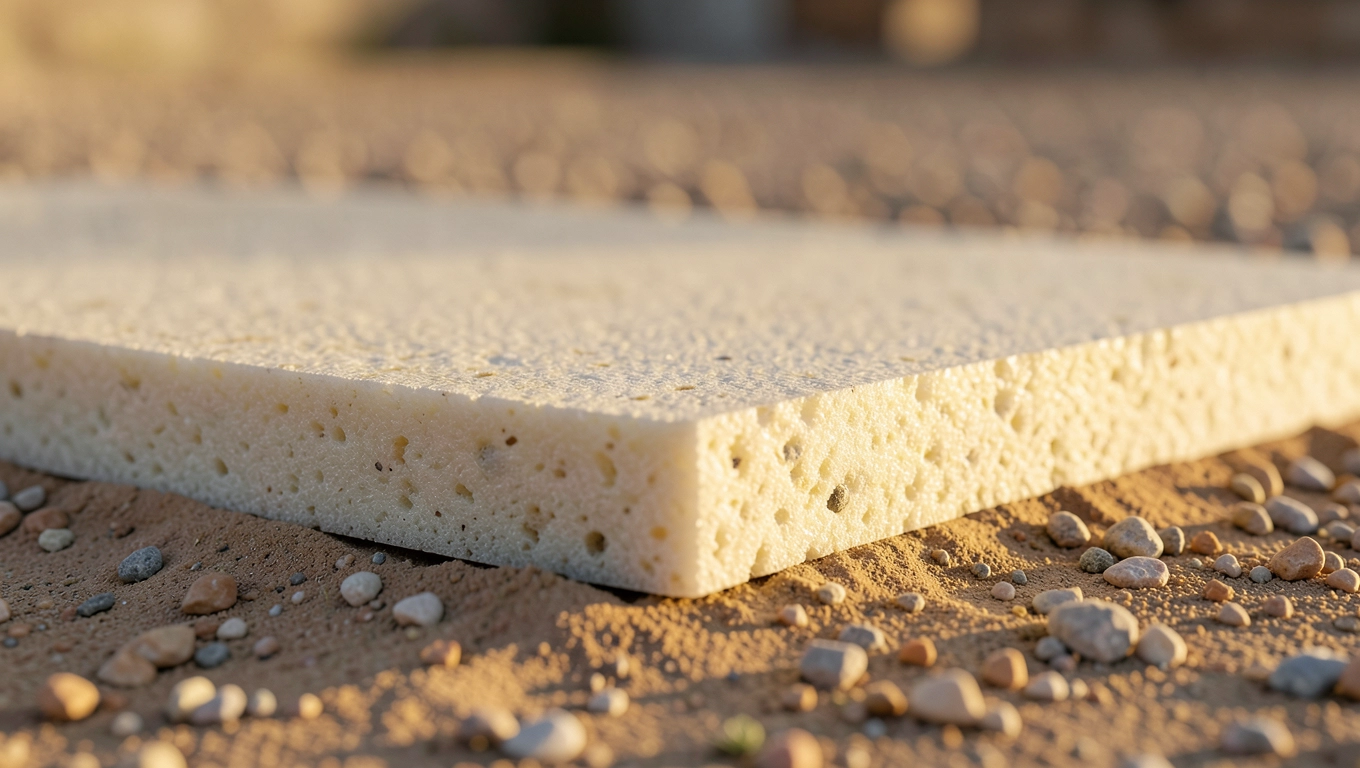

Jaka grubość izolacji podłogowej na gruncie
Płyta fundamentowa działa jak wielki akumulator ciepła: chłonie energię z gruntu i oddaje ją do wnętrza. Bez dobrej izolacji od spodu cały ten zapas ucieka w piasek i żwir zamiast ogrzewać salon. Dlatego Warunki Techniczne 2021 wymagają dla podłogi na gruncie współczynnika U nie gorszego niż 0,30 W/(m²·K), co w praktyce przekłada się na opór cieplny R od 3,5 do 5 m²·K/W w zależności od strefy klimatycznej.
Dobór grubości zaczyna się od pytania, co leży pod spodem. Betonowa płyta fundamentowa na podsypce piaskowej to najczęstszy układ w domach jednorodzinnych. Jej grubość wynosi zwykle piętnaście do dwudziestu centymetrów, więc izolację kładzie się bezpośrednio na niej, pod rurkami ogrzewania podłogowego. W takim wypadku sprawdzają się płyty PIR w formacie 1200×1000 mm i grubościach pięćdziesięciu, siedemdziesięciu albo osiemdziesięciu milimetrów.
Grubość PIR w zależności od typu przegrody
| Typ podłogi | Wymagane R | Zalecana grubość PIR | Szacunkowy koszt materiału (PLN/m²) |
|---|---|---|---|
| Strop międzykondygnacyjny (ogrzewany nad i pod) | 1,5-2,0 m²·K/W | 47 mm | 55-70 |
| Strop nad piwnicą nieogrzewaną | 2,5-3,0 m²·K/W | 56-68 mm | 70-95 |
| Podłoga na gruncie (dom standardowy) | 4,0-4,5 m²·K/W | 87-100 mm | 110-140 |
| Podłoga na gruncie (dom pasywny) | 5,5-7,0 m²·K/W | 120-150 mm (dwie warstwy) | 160-210 |
Ceny są orientacyjne i wahają się w zależności od regionu oraz dostępności transportu. Płyta 47 mm wystarczy, gdy strop oddziela dwa ogrzewane piętra i nie musisz tłumić ucieczki ciepła w dół. Wariant 87 mm to złoty środek dla większości domów na płycie fundamentowej. Przy domach pasywnych kładzie się dwie warstwy krzyżowo, żeby zlikwidować mostki liniowe na stykach.
Dom o powierzchni 120 m² na płycie fundamentowej, z PIR 87 mm zamiast EPS 150, traci rocznie około 900-1200 zł mniej na ogrzewaniu. Różnica w koszcie materiału zwraca się w cztery do pięciu sezonów grzewczych, a komfort wyższej temperatury pod stopami odczujesz od pierwszego tygodnia użytkowania.
Kiedy PIR pod płytą fundamentową to za mało
Sama płyta fundamentowa bez izolacji bocznej traci ciepło przez krawędzie. Normatyw mostków termicznych na styku ściany i płyty uwzględnia pas XPS lub PIR ustawiony pionowo na obwodzie. Jeśli planujesz ogrzewanie podłogowe w całym domu, zaplanuj też izolację obrzeża o szerokości pięćdziesięciu centymetrów i grubości równej płycie. Bez tego narożniki będą zimniejsze o jeden do dwóch stopni i poczujesz ciąg przy podłodze przy oknach narożnych.

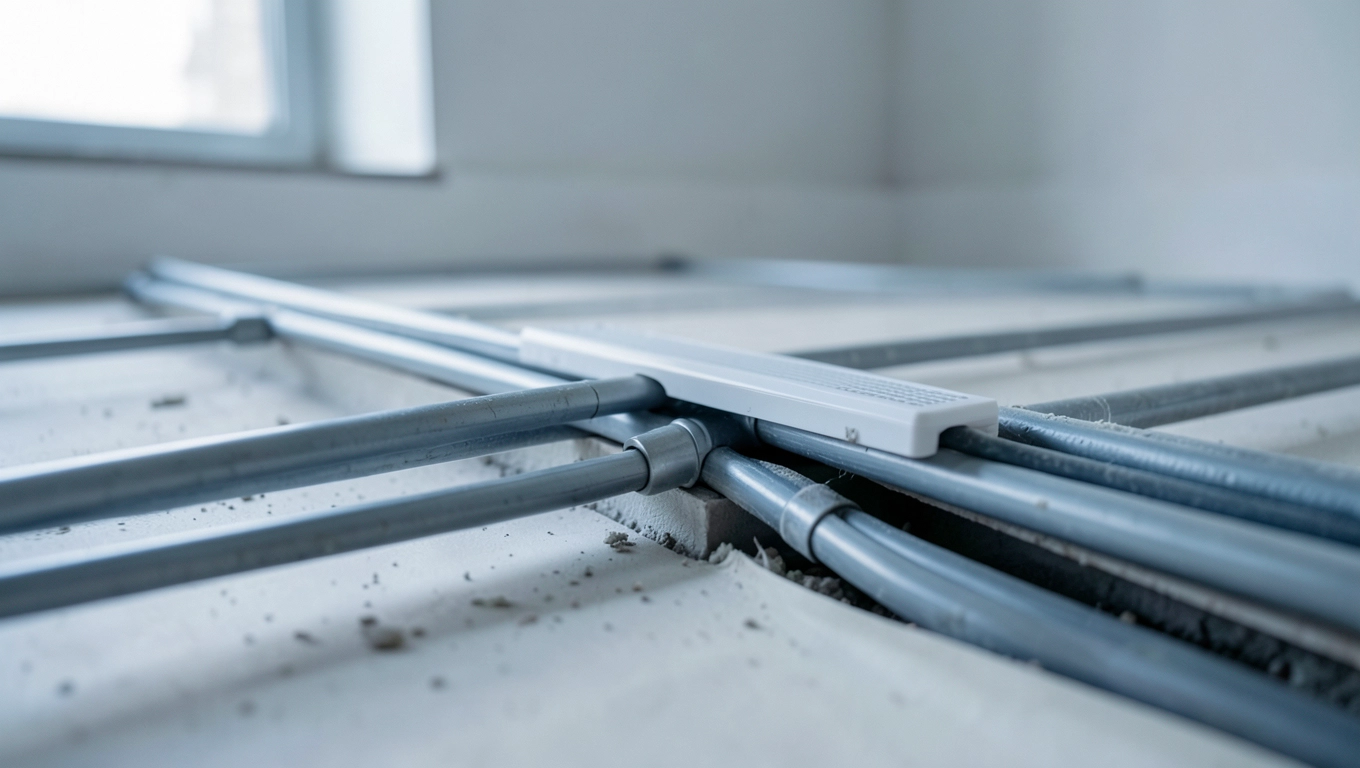

Montaż PIR pod rurkami ogrzewania podłogowego
Sama płyta izolacyjna nic nie da, jeśli ułożysz ją byle jak. Każda szczelina szerokości pięciu milimetrów to kanał, którym ciepło ucieka w grunt i obniża temperaturę w pomieszczeniu o ułamek stopnia. Prawidłowy montaż zaczyna się od suchego i równego podłoża, a kończy próbą ciśnieniową instalacji przed wylewką.
Podłoże betonowe musi mieć wilgotność poniżej trzech procent. Sprawdzisz to prostym testem: przyklej kawałek folii PE na metr kwadratowy taśmą, odczekaj dwanaście godzin. Jeśli pod folią pojawi się mgiełka, podłoga wymaga dosuszenia lub warstwy sczepnej. Układanie PIR na mokrym betonie to jeden z najczęstszych błędów, który potem objawia się wybrzuszeniem wylewki i pękaniem płytek.
Kolejność prac krok po kroku
- Rozłóż folię PE o grubości 0,2 mm z zakładkami piętnastu centymetrów i wywinięciem na ścianę do poziomu wylewki.
- Ułóż płyty PIR na styk, zaczynając od narożnika najdalszego od wejścia, żeby nie chodzić po świeżym materiale.
- Połącz krawędzie płyt taśmą aluminiową szerokości pięćdziesięciu milimetrów, co eliminuje mostki liniowe.
- Przyklej pasy taśmy dylatacyjnej z PE lub pianki EPDM na całym obwodzie pomieszczenia, sięgając od podłoża do poziomu wykończonej podłogi.
- Rozwiń rurki ogrzewania podłogowego w rozstawie piętnastu lub dwudziestu centymetrów, mocując je klipsami do płyt lub wprasowując w warstwę folii aluminiowej.
- Wykonaj próbę ciśnieniową instalacji wodą pod ciśnieniem 6 bar przez trzydzieści minut i odnotuj wynik w dzienniku budowy.
- Wylej wylewkę cementową lub anhydrytową grubości minimum czterech centymetrów nad rurkami.
Nie pomijaj dylatacji brzegowej. Ściana domu pracuje inaczej niż wylewka, a brak paska dylatacyjnego prowadzi do pękania wylewki przy krawędziach i przenoszenia naprężeń na okładzinę. Koszt taśmy to grosze, koszt naprawy podłogi to tysiące złotych.
Kluczowy jest dobór wylewki. Anhydrytowa lepiej otula rurki i szybciej przewodzi ciepło, bo ma mniejszy opór cieplny niż cementowa. Jeśli zależy Ci na krótkim czasie rozruchu ogrzewania, anhydryt sprawdzi się lepiej. Przy wylewce cementowej musisz odczekać cztery tygodnie przed pierwszym uruchomieniem, anhydryt wystarczy tydzień.
Najczęstsze błędy wykonawców
Brak folii PE pod płytami izolacyjnymi. Bez niej wilgoć gruntowa wędruje przez styropian do wylewki i wywołuje korozję rurzek ze stali czarnej, jeśli takie zastosowano. W domach z instalacją z tworzywa ryzyko mniejsze, ale wciąż realne.
Szczeliny między płytami powyżej dwóch milimetrów. Każdy taki odstęp to kanał mostka cieplnego. Na budowie rzadko udaje się ułożyć wszystko idealnie, dlatego stosuj taśmę aluminiową na krawędziach i pilnuj, by rurki nie przebiegały przez szparę.
Zbyt cienka warstwa PIR pod podłogą na gruncie. Inwestorzy czasem wybierają pięćdziesiąt milimetrów zamiast osiemdziesięciu, żeby zaoszczędzić na starcie. Po pięciu latach rachunek za gaz lub prąd pokazuje, że pozorna oszczędność zamieniła się w stałą stratę rzędu ośmiuset złotych rocznie.
Montaż na mokrym podłożu. Płyty izolacyjne nasiąkają wtedy wodą z betonu i po zamknięciu wylewką nie oddają jej latami. W efekcie izolacyjność spada o dwadzieścia do trzydziestu procent, a podłoga staje się zimniejsza. Pomiar wilgotności podłoża to pięć minut, które chronią przed poważnym problemem.
Brak taśmy dylatacyjnej na obwodzie pomieszczenia. Pisałem o tym już wyżej, ale powtórzę, bo aż jedna trzecia realizacji bagatelizuje tę kwestię. Ściany murowane pracują inaczej niż wylewka, a skurcz anhydrytu potrafi przesunąć krawędź podłogi nawet o pięć milimetrów. Bez dylatacji naprężenia idą w narożniki i niszczą okładzinę ceramiczną.
Kiedy ten układ nie zadziała
PIR pod ogrzewaniem podłogowym nie sprawdzi się w stropach drewnianych bez dodatkowej warstwy rozkładającej obciążenie. Płyta jest sztywna, ale krucha przy punktowym nacisku, więc legary stropu muszą być rozmieszczone co czterdzieści centymetrów lub gęściej. W budynkach z sufitem podwieszanym na ruszcie stalowym lepszy będzie XPS o większej elastyczności.
Unikaj też PIR w pomieszczeniach mokrych bez dodatkowej hydroizolacji pod płytkami. Sam materiał nie nasiąka, ale woda przenikająca przez fugi zatrzyma się na warstwie aluminium i zacznie się kumulować. Łazienka wymaga więc maty uszczelniającej na wylewce, niezależnie od tego, jaką izolację wybrałeś pod spodem.
Checklista przed zakupem
- Pomiar powierzchni netto z dziesięcioprocentowym zapasem na docinki.
- Określenie typu podłoża: płyta fundamentowa, strop betonowy, strop drewniany.
- Obliczenie wymaganego R na podstawie WT 2021 i strefy klimatycznej.
- Wybór grubości PIR z tabeli powyżej z marginesem dziesięciu milimetrów.
- Sprawdzenie dostępności transportu: pełna paleta waży trzysta kilogramów, więc potrzebujesz wózka widłowego na budowie.
- Zamówienie folii PE, taśmy aluminiowej i dylatacyjnej w jednej dostawie, żeby uniknąć przestojów.
Dane techniczne i wytyczne montażowe opierają się na normie PN-EN 13165 dotyczącej wyrobów z pianki poliuretanowej PIR oraz Rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, z późniejszymi zmianami (Dz.U. 2002 nr 75 poz. 690, tekst ujednolicony). Wartości współczynnika lambda oraz wytrzymałości na ściskanie pochodzą z kart technicznych producentów płyt PIR dostępnych na stronach isover.pl, recticel.com oraz balex.eu. Wyliczenia oszczędności oparte na danych z portalu energooszczednybud.pl oraz publikacji KAPE „Energooszczędne budynki jednorodzinne".
Potrzebujesz doboru grubości do konkretnego projektu? Podaj powierzchnię, typ podłoża i strefę klimatyczną, a dobiorę parametry, które zamkną temat izolacji raz na zawsze.
