EPS czy PIR pod ogrzewanie podłogowe na płycie fundamentowej?

Straty ciepła przez niezaizolowaną płytę fundamentową sięgają od piętnastu do dwudziestu procent całkowitego bilansu energetycznego budynku, a w domach z ogrzewaniem podłogowym odsetek ten rośnie, bo system pracuje na niskich temperaturach zasilania. Wybór między EPS, XPS a PIR pod rurą grzewczą przesądza o tym, czy pompa ciepła zużyje dwadzieścia czy czterdzieści procent więcej prądu rocznie. Poniżej konkretne dane, mechanizmy fizyczne i kolejność warstw, które decydują o realnym zwrocie z inwestycji, a nie tylko o poprawności formalnej projektu.

• EPS 100, XPS czy PIR co wytrzyma ciężar i ciepło?
• Jaka grubość izolacji pod rurą ogrzewania podłogowej?
• Montaż izolacji na płycie krok po kroku bez błędów

EPS 100, XPS czy PIR co wytrzyma ciężar i ciepło?

Każdy z trzech materiałów izolacyjnych ma odmienną strukturę komórkową, co przekłada się na zdolność do przenoszenia obciążeń ściskających i opór dyfuzyjny wobec wilgoci gruntowej. EPS (polistyren ekspandowany) składa się z granulek spojonych termicznie, dzięki czemu jest lekki i tani, ale nasiąkliwy przy długotrwałym kontakcie z wodą. XPS (polistyren ekstrudowany) ma strukturę zamkniętokomórkową o gładkiej powierzchni, co obniża nasiąkliwość do poziomu poniżej jednego procenta objętości. PIR to pianka poliizocyjanurowa o najniższej wartości lambda w przeliczeniu na centymetr grubości, ale jednocześnie najwyższej cenie za metr kwadratowy.

Pod obciążeniem wylewki z rurami grzewczymi liczy się naprężenie ściskające przy dziesięciu procentach odkształcenia, oznaczane jako CS(10). Dla typowej wylewki cementowej o grubości sześciu centymetrów z rurą o średnicy szesnastu milimetrów obciążenie użytkowe nie przekracza dwóch kilo Pascali, więc EPS 100 o wytrzymałości stu kilo Pascali przy CS(10) daje zapas pięćdziesięciokrotny. Przy cieńszej wylewce anhydrytowej czterech centymetrów zapas ten spada do trzydziestokrotnego, co nadal mieści się w bezpiecznym zakresie, o ile producent dopuszcza taką konfigurację w karcie technicznej.

XPS przydaje się tam, gdzie izolacja styka się bezpośrednio z wilgotnym podłożem gruntowym lub woda może wnikać w strefę krawędziową płyty. Na płycie fundamentowej od góry, pod suchą wylewką, ta wyższa odporność na wodę nie jest konieczna, bo folia polietylenowa odcina dopływ wilgoci. Stąd ekonomiczny sens wyboru tańszego EPS 100 wzrasta właśnie w tej warstwie.

Kiedy każdy z materiałów przestaje się opłacać

EPS 100 zawodzi przy wysokim poziomie wody gruntowej bez szczelnej hydroizolacji od spodu, bo wilgoć wnika w pory i obniża izolacyjność termiczną o piętnaście do dwudziestu procent w ciągu pierwszych pięciu lat. XPS okazuje się nieekonomiczny pod wylewką w suchych warunkach, bo płacimy za parametr, którego tam nie potrzebujemy. PIR traci sens ekonomiczny w budynku z kotłem gazowym o wysokiej temperaturze zasilania, bo zysk z cieńszej warstwy nie zwraca się w skali życia budynku.

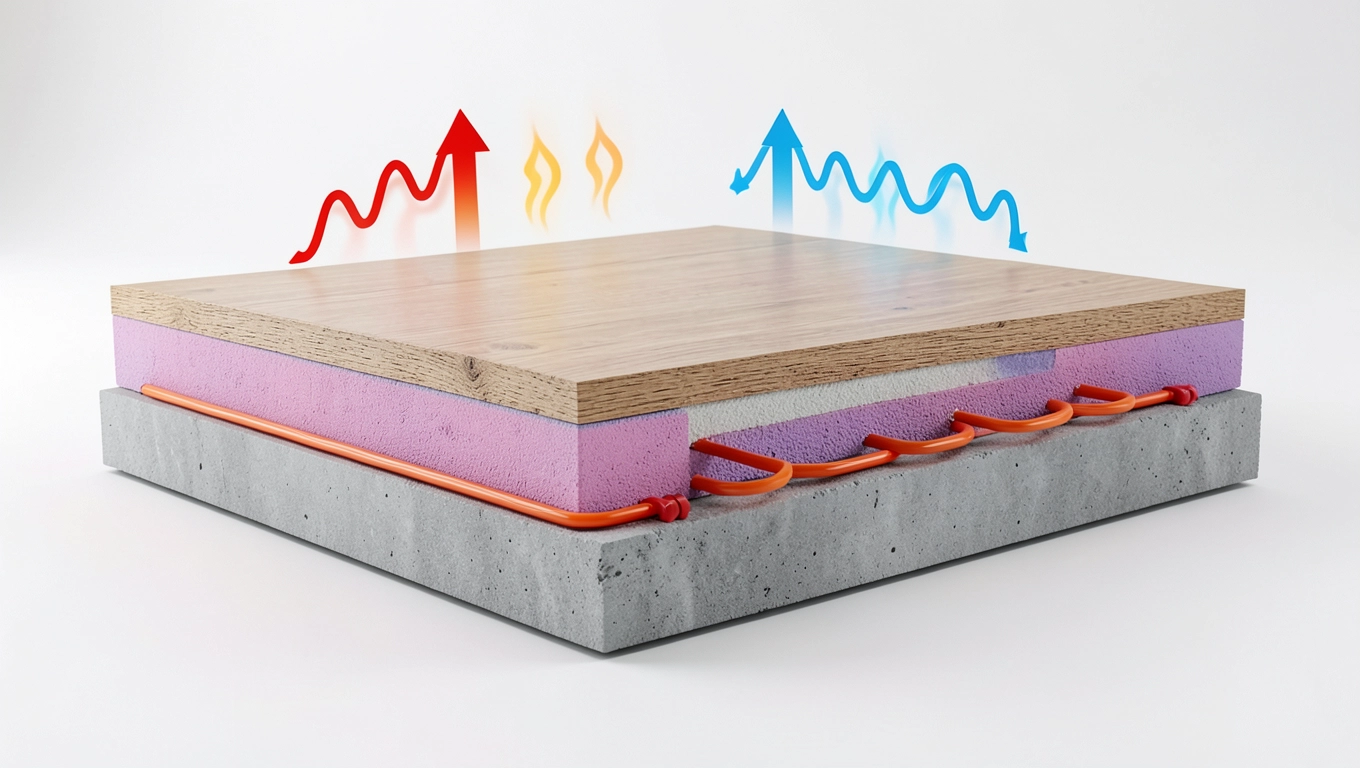

Jaka grubość izolacji pod rurą ogrzewania podłogowej?

Dobór grubości izolacji termicznej nad płytą fundamentową wynika z trzech czynników: strefy klimatycznej, temperatury zasilania systemu grzewczego oraz docelowego współczynnika U dla podłogi na gruncie zgodnie z Warunkami Technicznymi 2021. W Polsce obowiązuje wymóg U ≤ 0,30 W/(m²·K) dla podłogi na gruncie, a w budownictwie pasywnym dąży się do U ≤ 0,15 W/(m²·K).

Dla pompy ciepła pracującej na temperaturze zasilania 35°C różnica między wnętrzem a gruntem wynosi średnio piętnaście kelwinów, co wymaga oporu cieplnego izolacji co najmniej R = 3,0 m²·K/W. Przy lambdzie EPS 100 równej 0,036 W/(m·K) daje to grubość dziesięciu centymetrów, a przy lambdzie PIR 0,024 W/(m·K) wystarczy siedem centymetrów. Różnica siedmiu milimetrów na wysokości pomieszczenia nie ma znaczenia, ale różnica w cenie materiału sięga dwustu procent.

Rozstaw rur ogrzewania podłogowego wpływa na minimalną grubość wylewki nad rurą, a pośrednio na wybór izolacji. Przy rozstawie piętnastu centymetrów rura o średnicy szesnastu milimetrów wymaga wylewki minimum czterech centymetrów nad jej górną krawędzią, czyli razem sześciu centymetrów od poziomu izolacji. Cieńsza warstwa izolacji wymusza większe zużycie wylewki, by zachować dystans cieplny między rurą a chłodną płytą.

Uwaga praktyka: izolacja cieńsza niż osiem centymetrów przy rozstawie rur dwudziestu centymetrów i temperaturze zasilania 35°C obniża efektywność systemu o dwanaście do piętnastu procent w pierwszym sezonie grzewczym, bo rosną straty w dół do gruntu.

Kalkulator grubości bez kalkulatora

Wystarczy pomnożyć docelowy współczynnik U przez wartość lambda materiału, by otrzymać minimalną grubość. Dla U = 0,20 i EPS 100 wychodzi 0,20 × 0,036 = 0,0072 m, czyli siedem milimetrów, ale dodajemy margines bezpieczeństwa dwudziestu procent i zaokrąglamy w górę do dziesięciu centymetrów. Ta prosta reguła działa dla każdego materiału i każdej strefy klimatycznej w Polsce.

Montaż izolacji na płycie krok po kroku bez błędów

Technologia montażu decyduje o tym, czy parametry z karty technicznej przeniosą się na gotową podłogę. Najczęstsze błędy wynikają z pośpiechu ekipy i braku znajomości fizyki budowli. Poniżej kolejność operacji, której przesunięcie o jeden krok psuje całą izolacyjność.

1. Przygotowanie płyty fundamentowej

Płyta musi być czysta, sucha i wolna od mleczka cementowego, bo przylepność folii paroizolacyjnej zależy od chłonności podłoża. Pył, resztki pianki i fragmenty styropianu pozostawione po szalunkach traconym obniżają szczelność połączenia nawet o trzydzieści procent. Przed przystąpieniem do pracy warto zrosić płytę wodą i odkurzyć przemysłowo, a następnie zostawić do wyschnięcia na dwanaście godzin.

2. Układanie warstwy izolacji termicznej

Płyty EPS 100 układa się na styk, mijankowo, z przesunięciem spoin o co najmniej dwadzieścia centymetrów w każdym kolejnym rzędzie. Ten sam schemat dotyczy XPS i PIR. Spoiny krzyżowe tworzą mostki termiczne, przez które ucieka od pięciu do ośmiu procent ciepła, więc warto poświęcić dodatkowe piętnaście minut na docinanie krawędzi, a nie na późniejsze łatanie pianką.

3. Uszczelnienie spoin

Pianka poliuretanowa niskoprężna wypełnia szczeliny między płytami izolacji, bo przy rozprężaniu nie wypycha materiału i nie deformuje krawędzi. Jednorazowe spoiny większe niż pięć milimetrów wymagają dwóch warstw pianki z dziesięciominutową przerwą, bo pierwsza warstwa po rozprężeniu tworzy strukturę otwartokomórkową, która chłonie drugą. Bez tej przerwy pianka nie osiąga pełnych właściwości izolacyjnych.

4. Folia polietylenowa ochronna

Folia PE o grubości minimum 0,2 mm oddziela wylewkę cementową lub anhydrytową od EPS, bo bezpośredni kontakt alkalicznego mleczka cementowego degraduje strukturę styropianu w ciągu kilku tygodni. Folia pełni też funkcję warstwy poślizgowej, dzięki której wylewka może swobodnie pracować termicznie bez naprężeń ścinających na izolacji. Pasy folii łączone na zakładkę dziesięciu centymetrów i klejone taśmą akrylową, nigdy na gorąco.

5. Montaż rur ogrzewania podłogowego i wylewki

Rury układa się w systemie ślimakowym przy dużych powierzchniach lub meandrowym przy nieregularnych kształtach pomieszczeń, mocując je klipsami do folii lub do maty systemowej. Rozstaw zależy od strefy komfortu: piętnaście centymetrów przy oknach i ścianach zewnętrznych, dwadzieścia w strefie środkowej. Przed wylaniem wylewki wykonuje się próbę ciśnieniową instalacji przy ciśnieniu roboczym powiększonym o pięćdziesiąt procent, utrzymywanym przez dwadzieścia cztery godziny.

Ostrzeżenie: pominięcie dylatacji brzegowej przy powierzchni wylewki powyżej czterdziestu metrów kwadratowych prowadzi do spękań wylewki w ciągu pierwszego sezonu grzewczego. Taśma dylatacyjna grubości ośmiu milimetrów na całym obwodzie pomieszczenia rozwiązuje problem.

Najczęstsze pytania inwestora

Czy ocieplenie płyty od góry jest konieczne? Nie według przepisów, bo Warunki Techniczne wymagają jedynie izolacji krawędziowej i spodniej. Jednak bez warstwy nad płytą pompa ciepła pracuje w trybie ciągłym, zużywając o dwadzieścia do trzydziestu procent więcej energii, co w skali dwudziestu lat daje kilkadziesiąt tysięcy złotych straty.

Jaki styropian pod ogrzewanie podłogowe? EPS 100 o grubości dziesięciu centymetrów w domu pasywnym i energetycznie oszczędnym, ośmiu w domu z kotłem gazowym. Lambda 0,036 W/(m·K), CS(10) ≥ 100 kPa, klasa reakcji na ogień E.

Czy można kłaść parkiet na ociepleniu? Tak, o ile wylewka anhydrytowa ma grubość co najmniej trzydziestu pięciu milimetrów nad rurą, a wilgotność końcowa nie przekracza dwóch procent masy. Parkiet pływający lub klejony warstwowo sprawdza się najlepiej, bo drewno reaguje na sezonowe wahania temperatury.

Porada eksperta: w domu z pompą ciepła warto dobrać grubość izolacji nie do wymogu prawnego U ≤ 0,30, lecz do wymogu ekonomicznego U ≤ 0,18. Koszt dodatkowych pięciu centymetrów EPS zwraca się w pięć do siedmiu lat, a w budynku pasywnym w cztery.

Zwrot z inwestycji w liczbach

Dla domu o powierzchni podłogi na gruncie 120 metrów kwadratowych dodatkowa warstwa EPS o grubości pięciu centymetrów kosztuje około trzech tysięcy złotych wraz z montażem. Roczna oszczędność na energii grzewczej przy pompie ciepła wynosi od sześciuset do ośmiuset złotych, co daje prosty okres zwrotu czterech do pięciu lat. W budynku z kotłem kondensacyjnym zwrot wydłuża się do siedmiu lat, ale nadal mieści się w cyklu życia systemu grzewczego.

Checklista końcowa przed wylaniem wylewki

• Hydroizolacja pod płytą sprawdzona i sucha
• Płyta fundamentowa czysta, bez pyłu i resztek
• Izolacja ułożona mijankowo, spoiny ≤ 5 mm
• Spójność warstwy uszczelniona pianką niskoprężną
• Folia PE ułożona na zakładkę, sklejona taśmą
• Przewody elektryczne prowadzone nad folią PE
• Dylatacja brzegowa na całym obwodzie
• Instalacja grzewcza pod ciśnieniem próbnym od dwudziestu czterech godzin

Dobór między EPS, XPS a PIR na płycie fundamentowej od góry sprowadza się do bilansu między ceną materiału a kosztem eksploatacji pompy ciepła przez następne dwadzieścia pięć lat. W suchych warunkach, pod szczelną folią PE, EPS 100 o grubości dziesięciu centymetrów daje optymalny stosunek ceny do efektywności i pozostaje najczęściej wybieranym rozwiązaniem w domach jednorodzinnych. W strefach wilgotnych lub przy ograniczonej wysokości podłogi warto rozważyć PIR, akceptując wyższy koszt początkowy w imię trwałości parametrów.

Źródła danych: Warunki Techniczne 2021 (Dziennik Ustaw 2022 poz. 1225), norma PN-EN 13163 dla wyrobów z EPS, karty techniczne producentów EPS, XPS i PIR dostępne na stronach instytutbadawczy.pl oraz ITB (instytut ITB), dane KNR 2-02 dla robót izolacyjnych, raporty roczne GUS dotyczące cen materiałów budowlanych.
