Płyta fundamentowa z ogrzewaniem podłogowym – nowy trend w budownictwie

Decydując się na budowę domu, warto rozważyć rozwiązanie, które łączy nośną konstrukcję budynku z efektywnym systemem ogrzewania płyta fundamentowa z ogrzewaniem podłogowym to technologia, która pozwala zamienić tradycyjny fundament w olbrzymi radiator. Wbrew pozorom nie jest to wymysł najnowszej generacji, lecz sprawdzona metoda stosowana z powodzeniem w budynkach energooszczędnych i pasywnych od kilkudziesięciu lat, doceniana za równomierny rozkład temperatury i znaczące oszczędności w eksploatacji. Kluczem do sukcesu jest jednak precyzyjne wykonanie każdego etapu od projektu przez izolację aż po rozruch instalacji.

• Jak zamontować rury grzewcze w płycie fundamentowej
• Izolacja termiczna i przeciwwilgociowa fundamentu grzewczego
• Efektywność energetyczna i koszty eksploatacji płyty grzewczej

Jak zamontować rury grzewcze w płycie fundamentowej

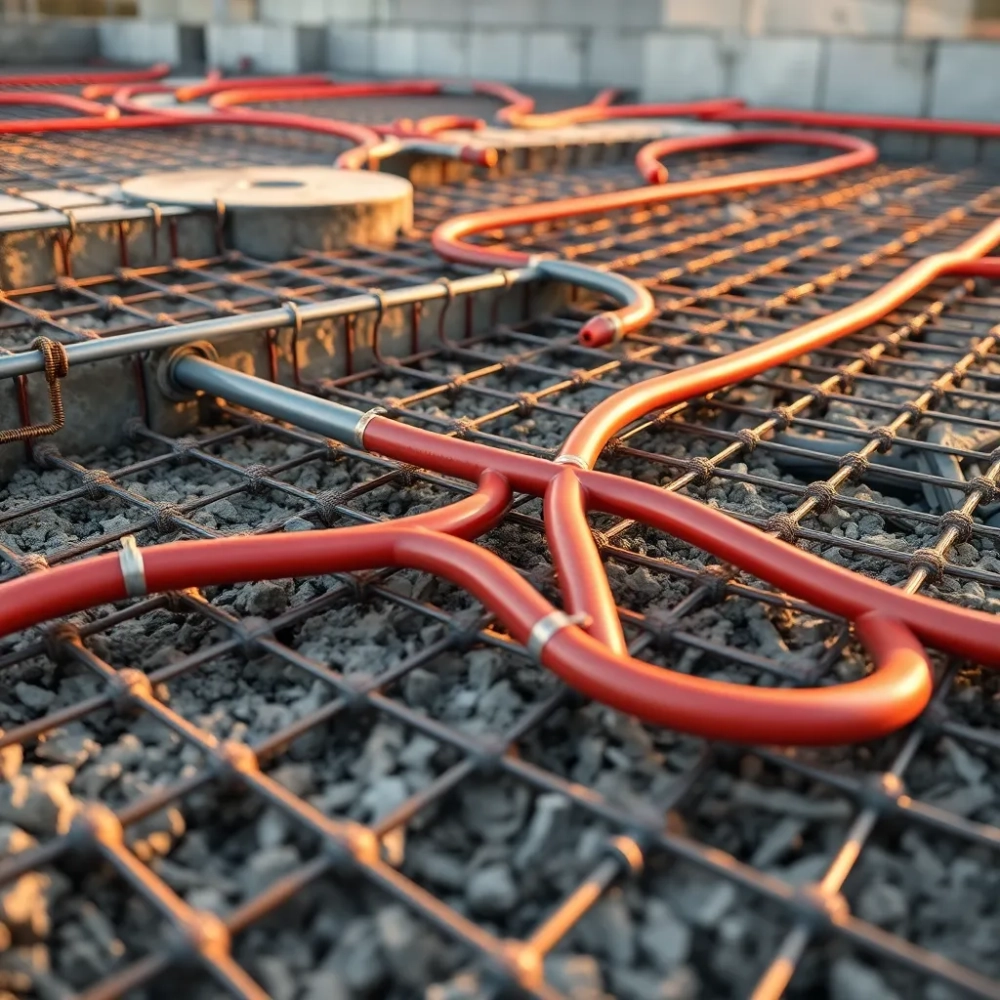

Sam proces montażu rur grzewczych w fundamencie przypomina układanie arterii w żywym organizmie od ich prawidłowego rozmieszczenia zależy, czy ciepło dotrze do każdego zakątka domu. Najpierw wykonuje się zbrojenie konstrukcyjne płyty, a dopiero na nim układa się siatkę lub maty dystansowe, które utrzymają rury w optymalnej odległości od górnej powierzchni wylewki.

Minimalna grubość płyty fundamentowej z systemem ogrzewania podłogowego wynosi zazwyczaj 15-20 cm, przy czym dolna warstwa zbrojenia pracuje na rozruch temperaturowy, a górna na obciążenia użytkowe. Rury PE-Xc lub PB o średnicy 16-20 mm zatapia się w betonie klasy minimum C25/30, zachowując rozstaw 10-15 cm w pomieszczeniach o wysokim zapotrzebowaniu cieplnym i do 20-25 cm w pomieszczeniach o mniejszych stratach.

Przed wylaniem betonu należy wykonać próbę ciśnieniową całego obiegu standardowo napełnia się rury wodą pod ciśnieniem 1,5-krotnie wyższym od roboczego i pozostawia na minimum 24 godziny. Każde przecieki wykryte na tym etapie są niedopuszczalne, ponieważ naprawa po związaniu betonu oznacza kucie i poważne koszty.

System suchy a mokry co wybrać

W systemie mokrym rury zatapia się bezpośrednio w betonie, co zapewnia doskonałą akumulację ciepła i stabilną temperaturę powierzchni. Masa betonowa pełni funkcję bufora termicznego po rozgrzaniu oddaje ciepło jeszcze przez wiele godzin po wyłączeniu kotła. System suchy wykorzystuje natomiast płyty izolacyjne z fabrycznie wyprofilowanymi kanałami, co przyspiesza montaż i umożliwia szybkie uruchomienie, lecz wymaga precyzyjnego spasowania wszystkich elementów.

Zasilanie płyty grzewczej źródła ciepła

Płyta fundamentowa z ogrzewaniem podłogowym doskonale współpracuje z kotłem kondensacyjnym, pompą ciepła, a także z instalacją solarną. Najważniejsze jest zachowanie niskiej temperatury zasilania typowo 30-45°C, co pozwala kotle kondensacyjnemu pracować w trybie maksymalnej sprawności, a pompie ciepła osiągać wysoki współczynnik COP. Przy zasilaniu z pompy ciepła typu powietrze-woda różnica temperatur między zasilaniem a powrotem nie powinna przekraczać 8°C.

Normy i przepisy techniczne

Projektowanie i wykonanie instalacji reguluje norma PN-EN 1264, która precyzyjnie określa wymagania dotyczące szczelności, rozstawu rur, oporów hydraulicznych i sposobu regulacji temperatury. Fundament grzewczy musi również spełniać wymagania Eurokodu 2 w zakresie nośności i trwałości konstrukcji, a izolacja przeciwwilgociowa powinna być zgodna z wytycznymi dotyczącymi ochrony przed wilgocią z gruntu.

Izolacja termiczna i przeciwwilgociowa fundamentu grzewczego

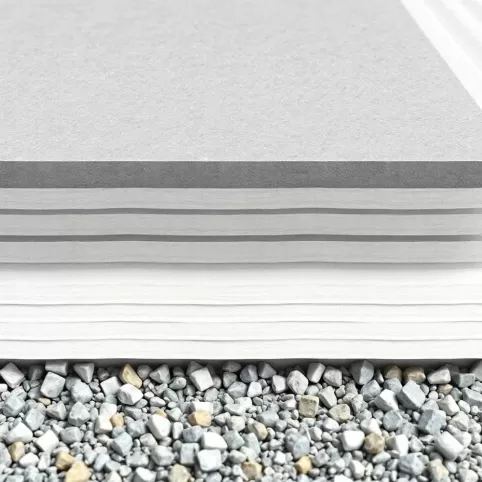

Bez właściwej izolacji płyta fundamentowa z ogrzewaniem podłogowym traci swoją największą zaletę zamiast ogrzewać wnętrze, połowę energii oddawałaby do gruntu. Dlatego warstwa izolacji termicznej pod płytą to absolutny priorytet, a jej grubość w budynkach energooszczędnych sięga 20-30 cm styropianu EPS lub pianki PIR.

Izolację układa się na uprzednio wyrównanym i zagęszczonym podłożu gruntowym, stosując płyty o wytrzymałości na ściskanie minimum 150 kPa przy 10% odkształceniu. W przypadku gruntów spoistych o niskiej nośności konieczne może być zastosowanie płyt o wytrzymałości 300 kPa lub wykonanie dodatkowej warstwy chudego betonu.

Bariera przeciwwilgociowa

Bezpośrednio na gruncie, pod izolacją termiczną, instaluje się folię kubełkową lub membranę hydroizolacyjną, która chroni przed podciąganiem kapilarnym wody. W gruntach o wysokim poziomie wód gruntowych należy przewidzieć drenaż opaskowy i izolację przeciwwodną pionową sama folia kubełkowa nie zapewni skutecznej ochrony w takich warunkach.

Izolacja krawędziowa i mostki termiczne

Brzeg płyty fundamentowej to miejsce, gdzie najczęściej powstają mostki termiczne straty ciepła sięgające nawet 20% całkowitego zapotrzebowania budynku. Dlatego krawędź płyty owija się pasami izolacyjnymi grubości 30-50 mm, sięgającymi minimum 1 metra w poziomie od krawędzi i od poziomu terenu do wierzchu płyty.

Akustyka fundamentu grzewczego

Przy płytach fundamentowych pracujących jako element ogrzewania podłogowego istotna jest również izolacja akustyczna. W budynkach wielorodzinnych lub przy lokalizacji sypialni nad pomieszczeniami technicznymi stosuje się dodatkową warstwę wełny mineralnej między izolacją termiczną a wylewką, co redukuje przenoszenie dźwięków uderzeniowych nawet o 30 dB.

Dylatacje w płycie grzewczej

Płyta fundamentowa z ogrzewaniem podłogowym pracuje w zmiennych warunkach temperaturowych, co powoduje jej rozszerzanie i kurczenie. Dylatacje obwodowe wykonuje się z taśmy dylatacyjnej grubości 10 mm dookoła całego obrysu płyty, natomiast dylatacje pośrednie w przypadku powierzchni przekraczających 40 m² dzielą płytę na mniejsze pola, zapobiegając spękowaniu wylewki.

Efektywność energetyczna i koszty eksploatacji płyty grzewczej

Właściwie zaprojektowana i wykonana płyta fundamentowa z ogrzewaniem podłogowym pozwala obniżyć koszty ogrzewania o 20-30% w porównaniu z tradycyjnymi grzejnikami. Dzieje się tak dlatego, że system pracuje z temperaturą wody 30-45°C zamiast 70-80°C wymaganych przez grzejniki konwekcyjne, a kocioł kondensacyjny osiąga wtedy sprawność sięgającą 98-109%.

Akumulacyjność termiczna betonowej płyty działa jak masa cieplna budynek nie reaguje gwałtownie na chwilowe zmiany temperatury zewnętrznej ani na przerwy w pracy źródła ciepła. Dla pomp ciepła oznacza to możliwość pracy w trybie interwałowym, a dla właścicieli z taryfą dwustrefową ogrzewanie w godzinach nocnych, gdy energia jest tańsza.

Porównanie kosztów inwestycja vs. eksploatacja

Koszt wykonania płyty fundamentowej z systemem ogrzewania podłogowego jest wyższy od tradycyjnego fundamentu o około 150-250 PLN/m², ale przy dzisiejszych cenach energii zwraca się w ciągu 5-10 lat. Warto przy tym pamiętać, że instalacja rurowa w fundamencie eliminuje koszty montażu tradycyjnego systemu grzewczego nie ma grzejników, nie ma podejść pionowych, nie ma osłon.

Czynniki wpływające na efektywność

Na rzeczywistą sprawność płyty grzewczej wpływa przede wszystkim jakość izolacji termicznej każdy centymetr styropianu poniżej zalecanych wartości oznacza wyższe rachunki przez cały okres użytkowania budynku. Równie istotna jest szczelność powłoki przeciwwilgociowej, bo zawilgocona izolacja traci swoje właściwości termoizolacyjne nawet o 50%.

Wpływ ma także sposób regulacji najlepsze rezultaty osiąga system sterowany pogodowo z czujnikami temperatury wewnętrznej i automatycznym dostosowywaniem temperatury zasilania do aktualnych warunków. Proste termostaty pokojowe ustawione na stałą wartość nie wykorzystują w pełni potencjału akumulacyjnego płyty i generują niepotrzebne straty.

Kiedy płyta grzewcza to nie jest dobry wybór

Fundament grzewczy nie sprawdza się na działkach o bardzo wysokim poziomie wód gruntowych, gdzie ciągły kontakt z wodą utrudnia skuteczną izolację i może prowadzić do korozji instalacji. Nie jest też optymalnym rozwiązaniem w budynkach sezonowo użytkowanych ze względu na dużą pojemność cieplną płyty, rozgrzanie zimnego domu trwa znacznie dłużej niż w przypadku lekkiego systemu konwekcyjnego.

Trudne warunki gruntowe, takie jak wysadzinowe grunty organiczne lub namuły, wymagają specjalistycznych badań i projektu geotechnicznego przed podjęciem decyzji o płycie fundamentowej. W takich przypadkach koszty posadowienia mogą drastycznie wzrosnąć, a korzyści z ogrzewania podłogowego mogą nie zrekompensować dodatkowych nakładów.
