Płyty betonowe pod parasol – ciężar, który trzyma wszystko w miejscu

Obciążenie do parasola barowego kiedy wystarczy jedna płyta

Jedna płyta betonowa o wymiarach 42 × 42 × 10 cm waży dokładnie 118 kg i przy parasolu barowym o średnicy czaszy do 3 m tworzy obciążenie wystarczające w typowych warunkach letnich. Ta masa działa w uproszczonym modelu fizycznym jak punktowy balast obniżający środek ciężkości całej konstrukcji. Im niżej znajduje się środek masy względem osi masztu, tym trudniej wiatrowi obrócić parasol wokół podstawy.

• Obciążenie do parasola barowego kiedy wystarczy jedna płyta
• Stelaż barowy pod płyty betonowe kompletny zestaw
• Betonowe ciężarki na parasol ogrodowy montaż i transport
• Kiedy płyta betonowa nie wystarczy alternatywne obciążenia
• Stabilność przy wietrze kiedy płyty wystarczą, a kiedy potrzebne dodatkowe mocowanie
• Kalkulator ilości płyt ile sztuk na konkretną liczbę parasoli
• Najczęstsze błędy przy montażu płyt betonowych
• Kompatybilne parasole barowe i akcesoria
• Checklist przed zakupem co zweryfikować
• Konserwacja sezonowa i przechowywanie zimą

Kluczowy parametr to nie sama waga płyty, lecz stosunek momentu obrotowego wiatru do momentu stabilizującego płyty. Moment destabilizujący rośnie proporcjonalnie do powierzchni czaszy i wysokości jej zawieszenia, natomiast moment stabilizujący zależy od masy płyty pomnożonej przez ramię działania siły. Parasol o czaszy 3 m przy wietrze 40 km/h generuje moment rzędu 180-220 Nm na poziomie gruntu, a płyta 118 kg zapewnia moment stabilizujący około 320 Nm przy ramieniu 0,55 m.

Przy czaszach powyżej 3,5 m lub w lokalizacjach wietrznych (tarasy na dachach, okolice przejść górskich, strefy nadmorskie) jedna płyta przestaje wystarczać. W takich przypadkach stosuje się stelaż z miejscem na dwie, a czasem cztery płyty jednocześnie.

Nasada masztu o średnicy fi 55 mm to standard w parasolach barowych klasy gastronomicznej i hotelowej. Wartość ta nie jest przypadkowa: odpowiada wewnętrznej średnicy tulei montażowych większości producentów, co eliminuje konieczność stosowania adapterów. Zbyt ciasne pasowanie powoduje klinowanie masztu podczas rozkładania, zbyt luźne luzem przenosi obciążenia na śruby mocujące.

Na płaskiej, utwardzonej nawierzchni (kostka brukowa, beton polerowany, drewniany taras na legarach) płyta leży stabilnie dzięki równomiernemu rozłożeniu nacisku. Powierzchnia styku 0,1764 m² przy masie 118 kg daje nacisk statyczny 668 kg/m², co mieści się w nośności typowych podłoży brukowanych klasy I. Grząski trawnik, żwir sypki czy piasek takiego rozłożenia nie zapewniają, dlatego płyta może się przechylać pod naporem wiatru.

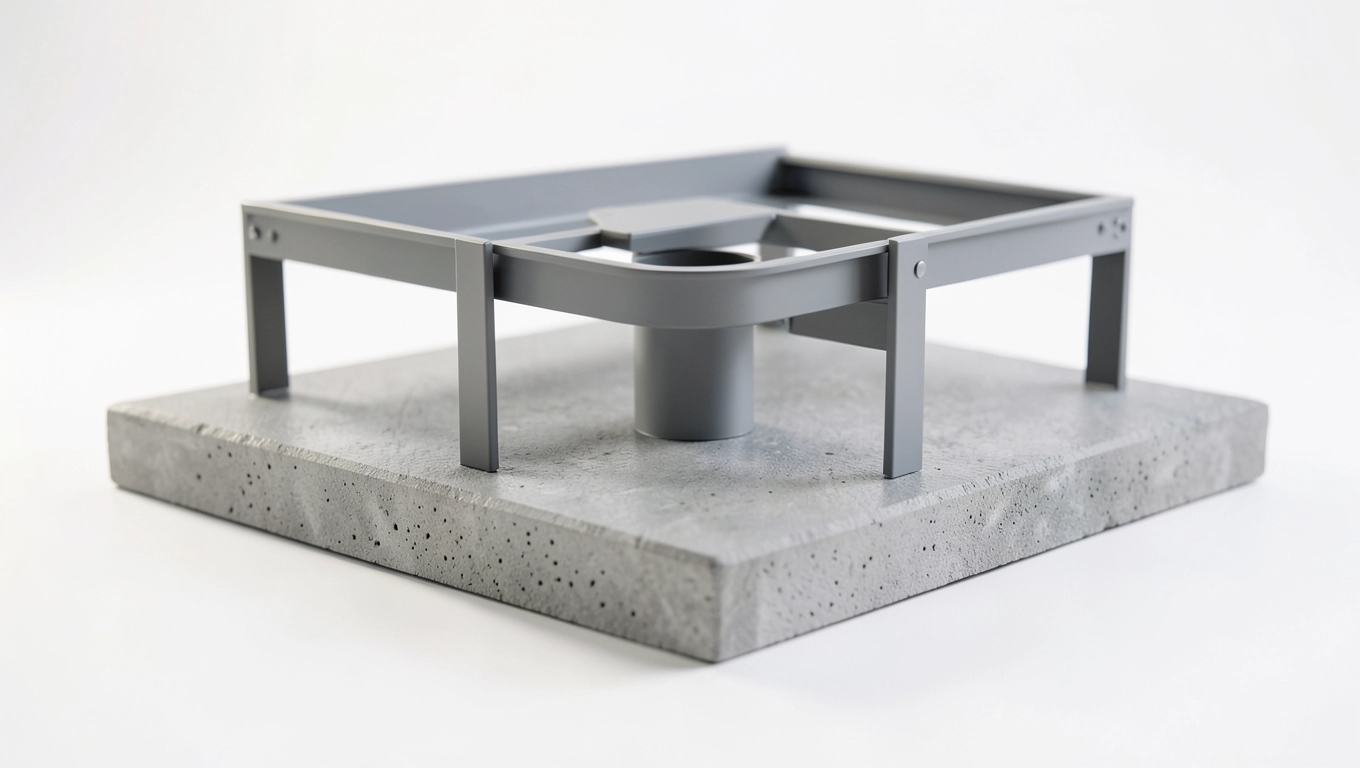

Stelaż barowy pod płyty betonowe kompletny zestaw

Stelaż barowy pod płyty betonowe to stalowa rama z centralną tuleją fi 55 mm oraz czterema prowadnicami, na które nakłada się płyty jedna na drugą. System modułowy pozwala zwiększać obciążenie bez wymiany całego zestawu: wystarczy dołożyć kolejną płytę, gdy zmienią się warunki lokalizacji. Cena samego stelaża zaczyna się od około 348,63 zł netto w hurcie, a pełen komplet (parasol + stelaż + płyta) tworzy zintegrowany system.

Konstrukcja stalowa musi być zabezpieczona antykorozyjnie w klasie minimum C3 wg PN-EN ISO 12944. Stoliki barowe na tarasach narażone są na wilgoć, sole z podlewania roślin i okresowe zamarzanie. Cynkowanie ogniowe ogniowe zapewnia trwałość 15-20 lat w umiarkowanym klimacie miejskim, natomiast sama farba proszkowa bez podkładu cynkowego wytrzymuje zwykle 4-6 sezonów.

Tabela przedziałów cenowych płyty betonowej 42 × 42 × 10 cm w hurcie:

Przy zamówieniach powyżej 30 sztuk cena spada o ponad 8%, a powyżej 100 sztuk o ponad 14%. Progi rabatowe wynikają z optymalizacji logistyki paletowej: jednorazowy transport pełnej palety (zwykle 20-24 sztuki) pozwala obniżyć koszt jednostkowy frachtu.

Betonowe ciężarki na parasol ogrodowy montaż i transport

Montaż płyty na stelażu zajmuje zwykle 3-5 minut i nie wymaga narzędzi. Płytę nasuwa się na prowadnice od góry, aż opadnie na ramę nośną, a następnie zabezpiecza sworzniem lub śrubą z uchem. Masa 118 kg powoduje, że jeden pracownik nie jest w stanie samodzielnie podnieść płyty i nałożyć ją na stelaż. Potrzebne są minimum dwie osoby albo wózek paletowy.

Podczas transportu płyty o masie 118 kg obowiązują zasady BHP określone w rozporządzeniu Ministra Pracy i Polityki Społecznej w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz.U. 2003 nr 169 poz. 1650). Ręczne przemieszczanie ładunków o masie przekraczającej 30 kg wymaga użycia sprzętu pomocniczego lub pracy zespołowej.

Logistyka dostawy wymaga wózka widłowego po stronie odbiorcy. Standardowa paleta EUR mieści 20 płyt, co daje łączną masę 2360 kg plus paleta. Rozładunek z auta ciężarowego bez windy hydraulicznej trwa około 20 minut przy użyciu wózka widłowego o udźwigu minimum 1500 kg. Dostawa busem bez windy (do 3,5 t) jest możliwa, ale wymaga rampy lub układu z kilkoma osobami do ściągania płyt.

Przechowywanie zimą nie wymaga specjalnych zabiegów. Beton C30/37 wg PN-EN 206 wytrzymuje cykliczne zamrażanie i rozmrażanie bez utraty właściwości, o ile nasączliwość nie przekracza 6%. Płyty można zostawiać na zewnątrz przez cały rok, najlepiej ułożone na drewnianych podkładach uniemożliwiających bezpośredni kontakt z mokrym podłożem.

Czyszczenie ogranicza się do okresowego spłukiwania wodą pod ciśnieniem. Agresywne środki chemiczne (kwasy, silne zasady) mogą uszkodzić wierzchnią warstwę betonu i przyspieszyć korozję stali zbrojeniowej. Wystarczy woda z kranu i miękka szczotka, aby usunąć naloty glonów i zabrudzenia organiczne powstałe po sezonie.

Kiedy płyta betonowa nie wystarczy alternatywne obciążenia

Podstawy plastikowe z wodą lub piaskiem oferują mniejszą masę (40-80 kg napełnione) i większą mobilność, ale ich stabilność przy wietrze powyżej 30 km/h drastycznie spada. Przelewająca się woda zmienia środek ciężkości, a cienkie ścianki z tworzywa odkształcają się pod obciążeniem. Sprawdzają się w lokalizacjach osłoniętych (zamknięte patia, wnętrza ogródków zimowych), zawodzą na otwartych tarasach.

Kotwienie w fundamencie to rozwiązanie dla instalacji stałych w miejscach o regularnych wiatrach przekraczających 60 km/h. Tuleja kotwiąca osadzona w betonie B25 o wymiarach 30 × 30 × 40 cm zapewnia sztywne połączenie z podłożem i zerowy moment obrotowy na poziomie gruntu. Wymaga jednak prac ziemnych i zatwierdzenia lokalizacji przed montażem.

Stabilność przy wietrze kiedy płyty wystarczą, a kiedy potrzebne dodatkowe mocowanie

Wiatr działa na parasol siłą proporcjonalną do kwadratu jego prędkości: podwojenie prędkości wiatru oznacza czterokrotnie większą siłę. Dla czaszy o powierzchni 7 m² przy wietrze 30 km/h siła boczna wynosi około 280 N, przy 50 km/h rośnie do 780 N. Płyta 118 kg z oporem toczenia po kostce brukowej (współczynnik tarcia 0,5) daje siłę tarcia 580 N, co stanowi granicę bezpieczeństwa przy 50 km/h.

Trzy scenariusze wymagające dodatkowego mocowania:

• Czasza parasola powyżej 4 m² bez możliwości składania podczas wiatru
• Lokalizacja na dachu, tarasie powyżej 10 m n.p.m. lub w strefie wiatrowej I wg PN-EN 1991-1-4
• Obecność lin napinających lub ścian bocznych zwiększających powierzchnię oddziaływania wiatru

Skutecznym rozwiązaniem pośrednim jest łańcuch zabezpieczający przewleczony przez ucho stelaża i przymocowany do stałego elementu architektonicznego (balustrada, słup nośny). Łańcuch stalowy o ogniwach 8 mm i długości 1,5 m ogranicza przemieszczanie parasola do 30 cm przy zachowaniu swobody obracania czaszy.

Kalkulator ilości płyt ile sztuk na konkretną liczbę parasoli

Dobór ilości płyt zależy od łącznej powierzchni czasz, warunków wietrznych i wymagań co do mobilności kompletu. Poniższe wyliczenia opierają się na założeniu umiarkowanego klimatu miejskiego (30-40 km/h w porywach) i utwardzonej nawierzchni.

Rezerwa 10-15% ponad zapotrzebowanie operacyjne pokrywa straty transportowe, uszkodzenia mechaniczne podczas montażu i sezonowe przestawienia. W gastronomii rotacja stolików powoduje, że jeden komplet płyt może wymagać wymiany co 2-3 sezony z powodu mikropęknięć powierzchniowych.

Najczęstsze błędy przy montażu płyt betonowych

Montaż na nierównym podłożu to najczęstsza przyczyna przechyłów parasola. Płyta ułożona na kostce z kilkumilimetrową różnicą poziomów generuje naprężenia punktowe, które po kilku tygodniach prowadzą do odpryśnięcia narożników. Rozwiązaniem jest podkładka gumowa o grubości 5-10 mm pod całą powierzchnią płyty.

Brak sworznia zabezpieczającego przy stelażach modułowych powoduje, że płyta zsuwa się z prowadnic pod wpływem drgań. W lokalizacjach z ruchem kołowym (wózki kelnerskie, samochody dostawcze) wibracje przenoszone na podłoże mogą poluzować nawet dokręcone śruby. Sworzeń sprężynowy z zatyczką zabezpiecza przed tym skuteczniej niż sama śruba.

Użycie płyty o zbyt małej masie przy parasolu z czaszą powyżej 3 m kończy się zwykle wywróceniem konstrukcji przy pierwszym silniejszym podmuchu. Zasada kciuka mówi: na każdy metr kwadratowy czaszy powinno przypadać minimum 35-40 kg obciążenia. Czasza 3,5 m² wymaga więc minimum 122 kg, czyli płyty 118 kg lub stelaża z dwiema płytami o mniejszej masie.

Kompatybilne parasole barowe i akcesoria

Nasada fi 55 mm pasuje do większości parasoli barowych klasy gastronomicznej o maszcie aluminiowym lub stalowym. Ceny parasoli barowych z mechanizmem korbowym do otwierania czaszy zaczynają się od około 2360,51 zł netto w wersji podstawowej (czasza 2,5 m, tkanina poliestrowa 200 g/m²). Wersje premium z czaszą 3,5 m i tkaniną akrylową osiągają 4500-7200 zł netto.

Parasole plażowe z podstawą plastikową stanowią osobną kategorię: lżejszą, składaną, przeznaczoną do sezonowego użytku prywatnego. Masa podstawy plastikowej napełnionej wodą (40-60 kg) wystarcza na osłoniętym balkonie, ale nie na otwartym tarasie komercyjnym. Łączenie tych dwóch światów nie ma sensu technicznego ani ekonomicznego.

Schemat kompletnego zestawu dla gastronomii:

• Parasol barowy z czaszą 3 m (korba, tkanina akrylowa)
• Stelaż barowy stalowy, cynkowany ogniowo, fi 55 mm
• Płyta betonowa 42 × 42 × 10 cm (1 szt.) lub 2 szt. w lokalizacjach wietrznych
• Łańcuch zabezpieczający 8 mm (opcjonalnie, przy montażu na dachu)

Checklist przed zakupem co zweryfikować

Przed złożeniem zamówienia warto potwierdzić pięć warunków technicznych i logistycznych. Brak któregokolwiek z nich może skutkować opóźnieniem w uruchomieniu ogródka lub koniecznością zwrotu towaru.

• Stelaż ma tuleję fi 55 mm i prowadnice pasujące do wymiarów płyty 42 × 42 cm
• Nawierzchnia jest utwardzona i płaska (kostka, beton, drewno na legarach)
• Dostępny jest wózek widłowy lub rampa rozładunkowa po stronie odbiorcy
• Lokalizacja nie znajduje się w strefie wiatrowej I wg PN-EN 1991-1-4 bez dodatkowego mocowania
• Magazyn pozwala na przechowywanie palety o masie 2360 kg przez czas rozładunku

Zamówienie próbnych 2-3 sztuk przed hurtową dostawą pozwala zweryfikować pasowanie do posiadanego stelaża i sprawdzić, czy kolor betonu komponuje się z resztą wyposażenia tarasu.

Płyty betonowe do podstawy parasola wykonane z betonu klasy C30/37 spełniają wymagania normy PN-EN 13369 dotyczącej prefabrykatów betonowych. Klasa ekspozycji XF1 (mrozoodporność) zapewnia trwałość w polskim klimacie przez minimum 25 lat eksploatacji sezonowej.

Konserwacja sezonowa i przechowywanie zimą

Betonowe płyty zbrojone stalą klasy AIIIN nie wymagają impregnacji, o ile nie były narażone na kontakt z chlorkami (sól drogowa, woda morska). W lokalizacjach nadmorskich lub przy intensywnym zimowym soleniu chodników warto pokryć płyty impregnatem silikonowym raz na 3-4 lata. Powłoka hydrofobowa ogranicza wnikanie wilgoci w mikropory i chroni zbrojenie przed korozją.

Przed sezonem wiosennym płyty przegląda się pod kątem rys powyżej 0,3 mm szerokości i odpryśnięć narożników. Drobne uszkodzenia kosmetyczne nie wpływają na nośność konstrukcji i można je pozostawić bez naprawy. Pęknięcia przelotowe przez całą grubość płyty (10 cm) dyskwalifikują element z dalszego użytkowania w stelażu.

Układanie płyt na zimę jedna na drugiej pozwala zaoszczędzić miejsce magazynowe, ale wymaga przekładek drewnianych między kolejnymi warstwami. Bezpośredni styk beton-beton pod obciążeniem powoduje mikrouszkodzenia powierzchni i przyspiesza zużycie. Przekładki 20 × 20 × 2 cm rozmieszczone w czterech narożnikach każdej płyty eliminują ten problem.

Jedna płyta 42 × 42 × 10 cm o masie 118 kg wystarcza na standardowy parasol barowy 3 m w umiarkowanych warunkach wietrznych. Stelaż stalowy z tuleją fi 55 mm łączy płytę z masztem w sztywny system, a konstrukcja modułowa pozwala zwiększyć obciążenie bez wymiany podstawy. Przy hurcie powyżej 30 sztuk cena spada o ponad 8%, a powyżej 100 sztuk o 14% w stosunku do ceny katalogowej pojedynczej sztuki.

Transport 118 kg wymaga wózka widłowego po stronie odbiorcy i palety EUR na 20 sztuk. Beton C30/37 z nasączliwością poniżej 6% wytrzymuje polskie zimy bez dodatkowej ochrony. W strefach wietrznych I wg PN-EN 1991-1-4 lub przy czaszach powyżej 4 m² konieczne jest dodatkowe mocowanie łańcuchem lub przejście na stelaż wielopłytowy.

Źródła danych i norm:

• PN-EN 206:2014 Beton: wymagania, właściwości, produkcja i zgodność
• PN-EN 13369:2018 Wspólne wymagania dla prefabrykatów betonowych
• PN-EN 1991-1-4 Oddziaływania na konstrukcje: oddziaływania wiatru (Eurokod 1)
• PN-EN ISO 12944 Ochrona antykorozyjna konstrukcji stalowych
• Rozporządzenie Ministra Pracy i Polityki Społecznej z 26 września 1997 r. (Dz.U. 2003 nr 169 poz. 1650) przepisy BHP przy ręcznym przemieszczaniu ładunków
