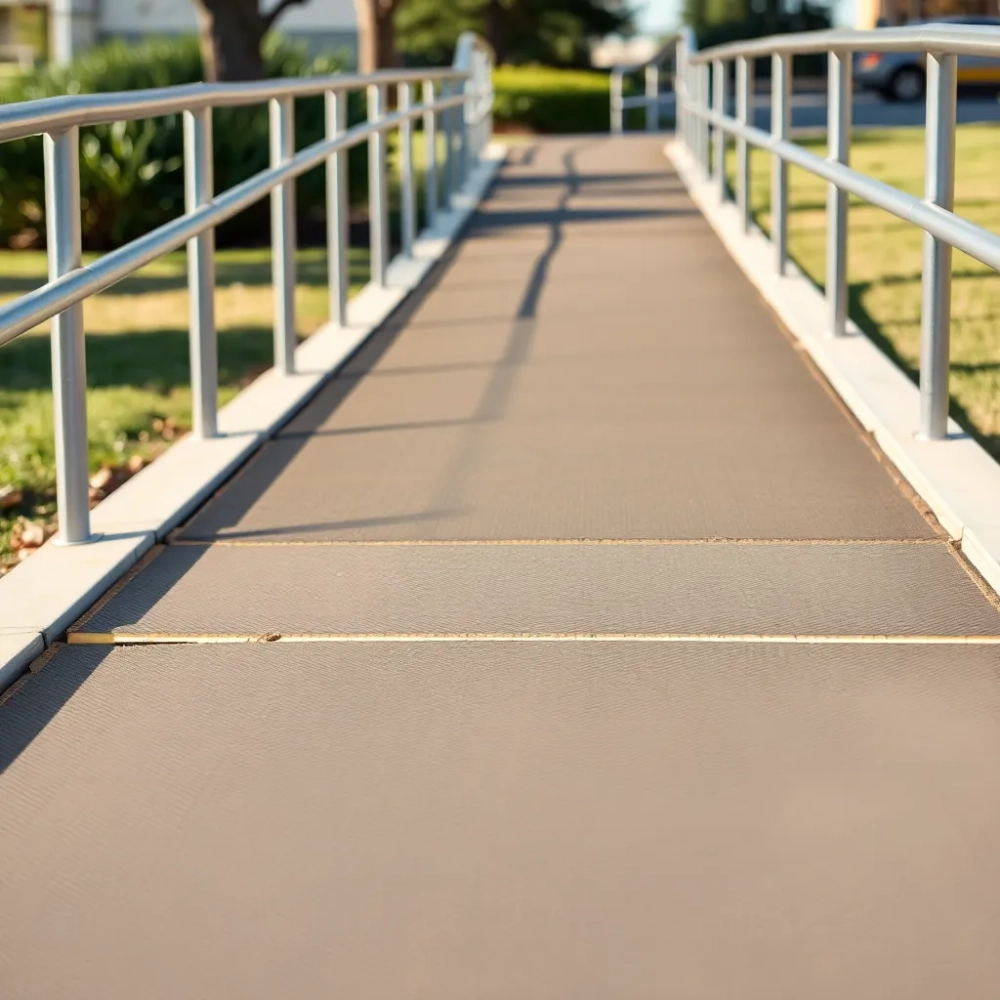

Podjazd dla niepełnosprawnych – jaki spadek jest zgodny z przepisami?
Ten jeden parametr decyduje, czy podjazd dla niepełnosprawnych będzie bezpieczny, funkcjonalny i zgodny z przepisami, czy stanie się kolejną barierą architektoniczną, którą trudno pokonać nawet z pomocą. Spadek podjazdu to nie kwestia gustu inwestora ani widzimisię architekta, lecz ściśle określona wielkość z rozporządzenia Ministra Infrastruktury, uzależniona od różnicy poziomów, jaką rampa musi pokonać. Źle dobrany kąt nachylenia oznacza, że osoba na wózku inwalidzkim nie podjedzie sama, opiekun straci siły, a w deszczu konstrukcja zamieni się w lodowisko.
- Podstawy prawne, które musisz znać przed projektowaniem
- Rampa, podjazd, pochylnia, czyli nazewnictwo, które porządkuje projekt
- Nachylenie pochylni dla niepełnosprawnych, czyli tabela wymiarów
- Spocznik przy podjeździe, czyli wymiary i zasady rozmieszczenia
- Podjazd do bloku dla niepełnosprawnych, czyli procedura krok po kroku
Podstawy prawne, które musisz znać przed projektowaniem
Cztery akty prawne regulują projektowanie, budowę i odbiór podjazdu w Polsce. Pierwszy to Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), które w art. 5 ust. 1 pkt 4 nakazuje, aby budynki i urządzenia zapewniały niezbędne warunki do korzystania z nich osobom niepełnosprawnym, szczególnie poruszającym się na wózkach inwalidzkich. Drugi akt, Ustawa z dnia 19 lipca 2019 r. o zapewnianiu dostępności osobom ze szczególnymi potrzebami (Dz.U. 2019 poz. 1696), rozszerza ten obowiązek na podmioty publiczne i nakłada na nie konkretne terminy dostosowania obiektów do potrzeb osób z ograniczoną mobilnością.
Trzecim, najważniejszym dla samej geometrii podjazdu aktem jest Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Paragrafy 70 i 71 tego rozporządzenia precyzują maksymalne spadki, szerokości biegu i wymiary spoczników, o czym szczegółowo w dalszej części artykułu. Czwarty akt to Ustawa o ochronie zabytków, która w przypadku obiektów wpisanych do rejestru zabytków wymaga dodatkowej zgody konserwatora, nawet jeśli inwestycja dotyczy wyłącznie poprawy dostępności.
Brak podjazdu w budynku użyteczności publicznej to nie tylko problem wizerunkowy. Zgodnie z art. 91a Prawa budowlanego organ nadzoru budowlanego może wymierzyć karę administracyjną w wysokości do 50 000 zł, a w skrajnych przypadkach nakazać wstrzymanie użytkowania obiektu.
Wojewódzki Sąd Administracyjny w Warszawie w wyroku o sygnaturze IV SA/Wa 1234/22 utrzymał w mocy decyzję nakładającą karę na zarządcę budynku biurowego, który pomimo wezwań nie wykonał podjazdu dla osób niepełnosprawnych. Sąd podkreślił, że obowiązek zapewnienia dostępności wynika wprost z ustawy, a przedłużające się zwlekanie z realizacją inwestycji stanowi rażące naruszenie prawa.
Kto dokładnie musi wykonać podjazd? Zgodnie z art. 9 ustawy o finansach publicznych oraz ustawą o zapewnianiu dostępności, obowiązek ten spoczywa na wszystkich podmiotach publicznych, właścicielach budynków wielokondygnacyjnych bez windy oraz zarządcach nieruchomości, w których co najmniej jedna osoba z orzeczoną niepełnosprawnością ruchową zamieszkuje lub korzysta z usług. W praktyce oznacza to urzędy, szkoły, przychodnie, sklepy o powierzchni powyżej 2000 m², a także wspólnoty mieszkaniowe i spółdzielnie.
Rampa, podjazd, pochylnia, czyli nazewnictwo, które porządkuje projekt
| Pojęcie | Definicja | Zastosowanie |
|---|---|---|
| Rampa | Stała konstrukcja o nachyleniu do 15%, zintegrowana z budynkiem | Budynek użyteczności publicznej, blok mieszkalny |
| Podjazd | Element komunikacji pionowej w terenie lub przy budynku | Teren zewnętrzny, chodnik, wejście główne |
| Pochylnia przenośna | Lekka konstrukcja składana, najczęściej aluminiowa | Doraźne pokonywanie niewielkich progów, schodków |
| Pochylnia stała | Trwale związana z podłożem, murowana lub stalowa | Obiekty zabytkowe, strefy wejściowe |
Pochylnia stała wewnętrzna i zewnętrzna różnią się dopuszczalnym spadkiem, ponieważ warunki atmosferyczne wymuszają łagodniejsze nachylenie na zewnątrz. Przegroda z krawężnikiem chroni osobę na wózku przed zsunięciem się z krawędzi, a poręcze zapewniają stabilizację tułowia podczas wjazdu i zjazdu. Pochylnia pomocnicza, nazywana też najazdową, nie zastępuje pełnowymiarowej rampy w budynkach użyteczności publicznej, ale świetnie sprawdza się przy pokonywaniu pojedynczego progu w drzwiach wejściowych do mieszkania.
Nachylenie pochylni dla niepełnosprawnych, czyli tabela wymiarów
| Różnica wysokości | Nachylenie maksymalne wewnątrz | Nachylenie maksymalne na zewnątrz |
|---|---|---|
| do 15 cm | 15% | 15% |
| od 15 do 50 cm | 10% | 8% |
| powyżej 50 cm | 8% | 6% |
Spadek podjazdu 8% oznacza, że na każdy metr biegu poziom obniża się o 8 centymetrów. Przy różnicy wysokości 60 centymetrów minimalna długość biegu wynosi więc 7,5 metra, co w praktyce wymusza zastosowanie co najmniej dwóch biegów połączonych spocznikiem. Szerokość użytkowa biegu nie może być mniejsza niż 1,2 m, a w obiektach użyteczności publicznej zaleca się 1,5 m, aby umożliwić minięcie się dwóch wózków. Nachylenie poprzeczne, czyli spadek wzdłuż osi prostopadłej do kierunku jazdy, nie powinno przekraczać 2%, bo większy powoduje boczny zsuw wózka.
Przy różnicy poziomów powyżej 50 cm zaplanuj dwa biegi połączone spocznikiem o długości co najmniej 1,4 m. Jeden bieg o długości 9 metrów to maksimum, przy którym osoba pchająca wózek jest jeszcze w stanie utrzymać równomierne tempo bez nadmiernego zmęczenia mięśni.
Dlaczego nachylenie maleje wraz ze wzrostem pokonywanej wysokości? Chodzi o fizykę pracy, jaką musi wykonać człowiek. Przy spadku 15% i wysokości 15 cm użytkownik pokonuje 1 metr biegu, co zajmuje mu około 5 sekund. Przy tej samej wysokości, ale spadku 6%, dystans wydłuża się do 2,5 metra, ale siła potrzebna do pchania wózka rozkłada się na dłuższy czas, a mięśnie nie ulegają gwałtownemu zmęczeniu. Dodatkowo łagodniejszy kąt zmniejsza ryzyko wywrócenia wózka do tyłu przy ruszaniu.
Materiały na nawierzchnię podjazdu, czyli trwałość kontra antypoślizgowość
| Materiał | Trwałość (lata) | Antypoślizgowość (klasa R) | Koszt orientacyjny (zł/m²) | Konserwacja |
|---|---|---|---|---|
| Beton zacierany | 30+ | R11-R12 | 180-280 | Minimalna, raz na 5 lat |
| Kratka ażurowa stalowa | 25+ | R12-R13 | 320-480 | Coroczne czyszczenie |
| Aluminium ryflowane | 20+ | R10-R11 | 450-650 | Bezobsługowe |
| Drewno egzotyczne (bangkirai) | 15-20 | R10 | 280-420 | Olejowanie co 2 lata |
| Kompozyt WPC | 15-25 | R11 | 350-500 | Mycie ciśnieniowe |
Kratka ażurowa stalowa sprawdza się tam, gdzie podjazd narażony jest na zaleganie śniegu i lodu, ponieważ woda swobodnie odprowadzana jest przez oczka kratki. Aluminium ryflowane stosuje się przy różnicach poziomu do 30 cm, gdzie lekkość konstrukcji jest istotna, na przykład na tarasach lub balkonach. Beton zacierany z dodatkiem kruszywa kwarcowego zapewnia najlepszy stosunek trwałości do ceny, ale wymaga starannego wykonania dylatacji. Drewno egzotyczne i kompozyt WPC wyglądają estetycznie w otoczeniu zieleni, lecz w polskich warunkach klimatycznych wymagają regularnej konserwacji.
Kiedy unikać danego materiału? Stalowej kratki nie stosuje się w strefach, gdzie chodzą dzieci boso lub osoby z wrażliwymi stopami, bo drobne oczka mogą powodować dyskomfort. Aluminium ryflowane nie sprawdza się przy różnicach wysokości powyżej 50 cm, gdzie wymagana jest sztywność konstrukcji i większa nośność (minimum 3,5 kN/m²). Drewno i kompozyt omijaj w miejscach narażonych na długotrwałe zaleganie wody, bo nawet bangkirai z czasem zaczyna paczyć się pod wpływem wilgoci.
Spocznik przy podjeździe, czyli wymiary i zasady rozmieszczenia
Spocznik to płaska platforma łącząca dwa biegi lub umożliwiająca zmianę kierunku jazdy. Bez niego wózek inwalidzki nie ma miejsca na manewr, a użytkownik ryzykuje uderzenie w krawężnik lub poręcz. Minimalna długość spocznika pośredniego wynosi 1,4 m, a spocznika manewrowego, na którym wózek obraca się o 180 stopni, 1,5 × 1,5 m. Spocznik powinien być wyposażony w tę samą nawierzchnię antypoślizgową co bieg, bez progów i uskoków, które mogłyby zatrzymać małe koło wózka.
Wymogi formalne
Spocznik rozmieszcza się co najmniej co 9 metrów biegu, przy każdej zmianie kierunku oraz na początku i końcu podjazdu. Krawężnik o wysokości minimum 7 cm chroni koła wózka przed zsunięciem się z krawędzi.
Wymogi praktyczne
Spocznik manewrowy musi pomieścić wózek o długości 1,2 m i szerokości 0,7 m, z marginesem 30 cm z każdej strony. W strefie wejściowej zaleca się dodatkowy spocznik o wymiarach 1,5 × 1,5 m przed drzwiami, aby umożliwić ich otwarcie bez zsuwania się z rampy.
Pięć wymogów, które odbiera inspektor nadzoru inwestorskiego. Po pierwsze, spocznik nie może mieć spadku podłużnego większego niż 2%. Po drugie, jego nawierzchnia musi być ciągła, bez kratek wentylacyjnych lub odwodnień liniowych usytuowanych na torze jazdy wózka. Po trzecie, krawężnik o wysokości minimum 7 cm otacza spocznik ze wszystkich stron, jeśli różnica poziomów przekracza 20 cm. Po czwarte, poręcze muszą być przedłużone o 30 cm poza spocznik w kierunku jazdy. Po piąte, oświetlenie spocznika nie może oślepiać użytkownika ani tworzyć cieni, w których trudno zauważyć przeszkodę.
Poręcze i krawężniki, czyli elementy bezpieczeństwa
Poręcze przy podjeździe dla osób niepełnosprawnych montuje się na dwóch wysokościach: 75 cm i 90 cm od powierzchni biegu, mierząc od górnej krawędzi pochwytu. Średnica ruryki poręczowej powinna mieścić się w przedziale 3,5-4 cm, bo taki obwód pozwala na pewny chwyt dłonią zarówno osobie dorosłej, jak i dziecku. Odstęp poręczy od ściany nie może być mniejszy niż 5 cm, aby palce nie zakleszczyły się podczas poślizgnięcia. Przedłużenie poręczy o 30 cm poza bieg umożliwia stabilizację tułowia jeszcze przed rozpoczęciem wjazdu na pochylnię.
Krawężnik o wysokości minimum 7 cm pełni podwójną funkcję. Po pierwsze, chroni koło wózka przed zsunięciem się z boku podjazdu, co przy nachyleniu 8% jest realnym zagrożeniem. Po drugie, stanowi barierę dla osób niewidomych z białą laską, które wyczuwają jego krawędź i orientują się w przebiegu trasy. Krawężnik powinien być wykonany z materiału odpornego na uszkodzenia mechaniczne, najczęściej ze stali ocynkowanej lub betonu zbrojonego.
Checklista bezpieczeństwa, 10 punktów odbioru podjazdu
- Spadek podjazdu zgodny z tabelą wysokości (8%, 10% lub 15%).
- Szerokość biegu minimum 1,2 m, optymalnie 1,5 m.
- Spocznik co 9 metrów oraz przy każdej zmianie kierunku.
- Krawężnik minimum 7 cm wzdłuż obu krawędzi biegu.
- Poręcze na wysokości 75 i 90 cm, przedłużone o 30 cm.
- Nawierzchnia antypoślizgowa klasy R11 lub wyższej.
- Oświetlenie minimum 100 lux na powierzchni biegu.
- Brak progów i uskoków na spoczniku manewrowym.
- Odwodnienie zapewniające spływ wody poza tor jazdy.
- Oznakowanie kontrastowe krawędzi dla osób słabowidzących.
Podjazd do bloku dla niepełnosprawnych, czyli procedura krok po kroku
Procedura formalna różni się w zależności od tego, czy podjazd powstaje przy budynku jednorodzinnym, czy wielolokalowym. W domu jednorodzinnym najczęściej wystarczy zgłoszenie robót budowlanych, jeśli podjazd nie przekracza 2,5 m wysokości i nie zmienia bryły budynku. W bloku mieszkalnym ścieżka wygląda zupełnie inaczej, bo inwestorem nie jest właściciel lokalu, lecz wspólnota mieszkaniowa lub spółdzielnia.
Krok pierwszy to złożenie wniosku do zarządu wspólnoty lub spółdzielni z opisem potrzeby i prośbą o podjęcie uchwały. Krok drugi to uzyskanie uchwały cząstkowej lub pełnej, zgodnie z ustawą o własności lokali. Wspólnota może podjąć uchwałę o budowie podjazdu większością głosów właścicieli lokali, przy czym koszty rozkłada się na wszystkich, chyba że podjazd służy wyłącznie jednemu mieszkańcowi i wtedy ponosi on pełne koszty. Krok trzeci to zlecenie projektu technicznego uprawnionemu projektantowi, który naniesie podjazd na plan zagospodarowania działki.
Krok czwarty to zgłoszenie robót budowlanych lub uzyskanie pozwolenia na budowę. Zgłoszenie wystarczy, gdy podjazd ma wysokość do 2,5 m i nie wymaga zmian w konstrukcji budynku. Pozwolenie na budowę jest konieczne, gdy podjazd ingeruje w elementy nośne budynku lub przekracza dopuszczalne parametry. Krok piąty to wybór wykonawcy i realizacja robót. Krok szósty to odbiór kominiarski i zawiadomienie nadzoru budowlanego o zakończeniu robót.
Koszt projektu podjazdu to przedział 2 000-5 000 zł w zależności od skomplikowania konstrukcji i lokalizacji. Koszt wykonania to 8 000-30 000 zł, przy czym konstrukcje stalowe i aluminiowe są droższe od betonowych o około 30-40%. Wspólnoty mieszkaniowe mogą ubiegać się o dofinansowanie ze środków PFRON w ramach programu Dostępność Plus.
Siedem najczęstszych błędów, które kosztują fortunę
Pierwszy błąd to zbyt stromy spadek. Inwestorzy na własną rękę projektują podjazd o nachyleniu 18-20%, bo taki kąt zajmuje mniej miejsca. Osoba na wózku nie jest w stanie samodzielnie podjechać, a asystent szybko się męczy. Koszt przebudowy to zwykle 10 000-25 000 zł.
Drugi błąd to brak spocznika manewrowego. Wąski podjazd bez miejsca na obrót wózka zmusza użytkownika do cofania, co jest niebezpieczne i niepraktyczne. Trzeci błąd to zbyt niski krawężnik (3-4 cm zamiast wymaganych 7 cm), przez co koło wózka zsuwa się z boku przy mokrej nawierzchni. Czwarty błąd to nawierzchnia gładka, bez właściwości antypoślizgowych. Po pierwszym sezonie zimowym konstrukcja staje się bezużyteczna.
Piąty błąd to brak zgłoszenia lub pozwolenia na budowę. Samowola budowlana skutkuje nakazem rozbiórki i karą administracyjną. Szósty błąd to poręcze zamontowane na jednej wysokości (zwykle 90 cm), bez uchwytu na 75 cm, co uniemożliwia korzystanie dzieciom i osobom niskiego wzrostu. Siódmy błąd to brak odwodnienia, przez który woda zalega na spoczniku i zamarza zimą, tworząc lodowisko.
Spadek podjazdu dla niepełnosprawnych wynika z prostej zależności: im większa różnica wysokości, tym łagodniejsze nachylenie. Przy różnicach do 15 cm dopuszczalne jest 15%, przy 15-50 cm zalecane 10% wewnątrz i 8% na zewnątrz, a powyżej 50 cm obowiązuje 8% wewnątrz i 6% na zewnątrz. Te wartości wynikają z fizjologii wysiłku mięśniowego i zapisane są w paragrafach 70 i 71 rozporządzenia Ministra Infrastruktury. Przestrzeganie tych parametrów pozwala stworzyć rampę funkcjonalną, stabilną i dostosowaną do potrzeb osób z ograniczoną mobilnością, a jednocześnie uniknąć kar administracyjnych sięgających 50 000 zł.
Skonsultuj projekt z uprawnionym architektem lub konstruktorem, pobierz checklistę z dziesięcioma punktami odbioru i sprawdź, czy Twoja inwestycja wymaga zgłoszenia czy pozwolenia na budowę. Dobrze zaprojektowany podjazd służy latami i realnie zmienia codzienność osoby z niepełnosprawnością ruchową.
