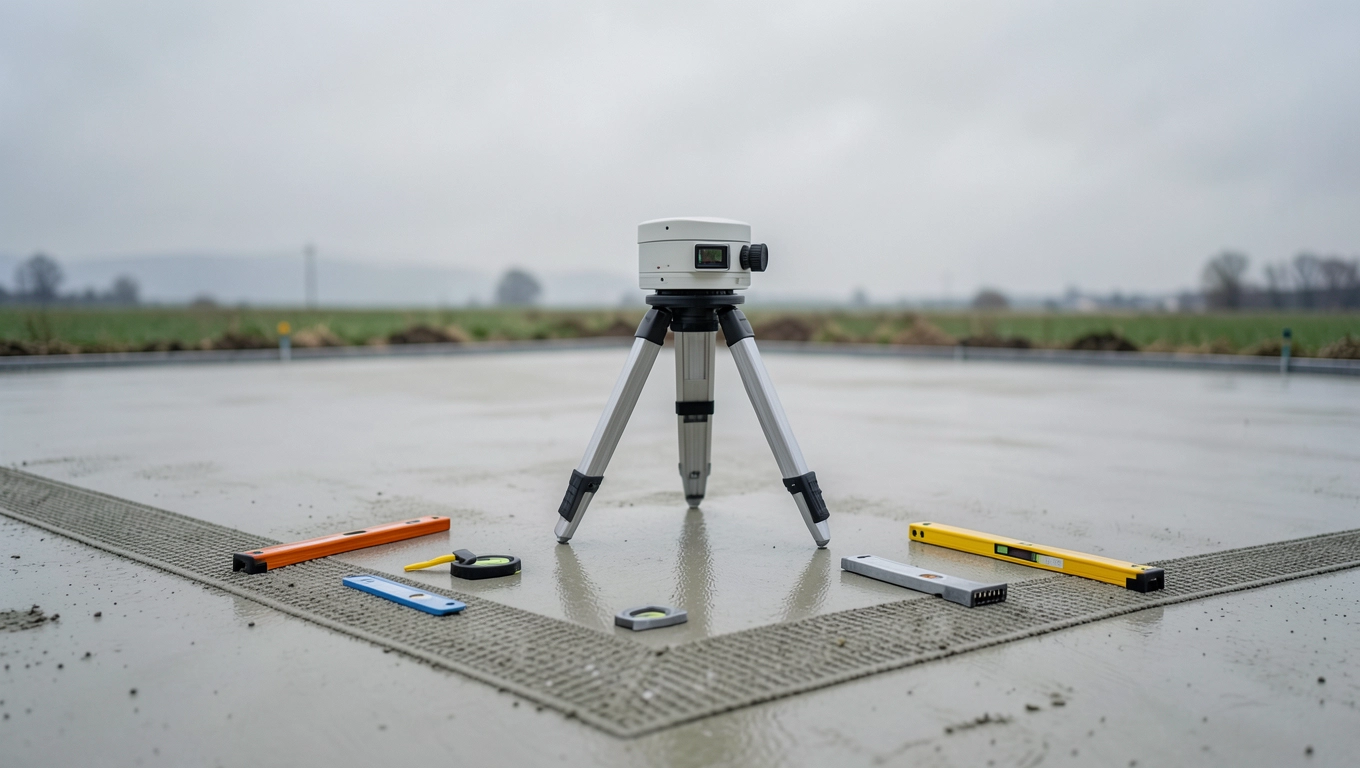

Poziomowanie płyty fundamentowej: jak uzyskać idealnie równą podsypkę

Dwa centymetry różnicy na dwumetrowej łacie wyglądają na nic, dopóki zimą przy podłodze nie zacznie ciągnąć chłodem, a parkiet nie zacznie stukać o progi. Poziomowanie płyty fundamentowej zaczyna się na długo przed wylaniem betonu: od powierzchni, po której przez następne dekady nie spojrzysz. Ten tekst zbiera wszystko, co decyduje o tym, czy podłoga w Twoim domu będzie ciepła, cicha i prosta, czy też za trzy lata zaczniesz szukać ekipy od napraw.

• Technika wyrównywania podsypki piaskowej pod XPS krok po kroku
• Niwelator laserowy i prowadnice precyzyjne poziomowanie na budowie
• Najczęstsze błędy przy poziomowaniu płyty fundamentowej i ich koszt
• XPS na wyrównanym piasku: przejście do dalszych etapów

Technika wyrównywania podsypki piaskowej pod XPS krok po kroku

Pierwsza warstwa podsypki pełni rolę filtru i amortyzatora, a jej nośność decyduje o zachowaniu całej płyty. Piasek płukany 0-2 mm układasz warstwami 15-20 cm, każdą zagęszczasz do wskaźnika I_S ≥ 0,97 wg PN-B-06050. Twardość osiągasz nie siłą, lecz wilgotnością materiału bliską optimum 8-12%.

Humusu pozbywasz się minimum 30-50 cm, w glinie nawet 80 cm, bo organiczne resztki rozkładają się latami i tworzą puste przestrzenie pod płytą. Geowłóknina separacyjna o gramaturze 120-200 g/m² rozkłada się dopiero na wyrównanym gruncie rodzimym. Materiał o gramaturze 100 g/m² przepuszcza korzenie i frakcje ilaste, więc na glinie szkoda na niego pieniędzy.

Wskazówka: przy powierzchni 100 m² i grubości docelowej 25 cm zamawiasz około 29 m³ piasku (100 × 0,25 × 1,15). Współczynnik 1,15 uwzględnia zagęszczenie luźno nasypanego materiału. Piasek zamawiasz z zapasem, nigdy na styk.

Druga warstwa to już korekta: 5-10 cm rozłożone łatą aluminiową po prowizorycznych reperach. Kontrola odbywa się łatą 2 m na podstawie normy DIN 18202, tabela 3, gdzie dla posadzek pływających dopuszczalne odchylenie wynosi 3 mm na 2 m. Wzrok podczerwieni niwelatora laserowego wyznacza płaszczyznę z dokładnością ±2 mm na 30 m, czyli znacznie więcej niż potrzebujesz.

W domach pasywnych warstwę wyrównawczą powiększasz do 30 cm, bo każdy centymetr piasku pod XPS to dodatkowy bufor cieplny i ochrona przed przemarzaniem krawędzi. Przy standardowym domu wystarczy 20-25 cm. Cieńsza warstwa nie odsączy wody gruntowej po intensywnych opadach, co prowadzi do kapilarnego podciągania wilgoci.

Wybór piasku: trzy frakcje, trzy różne historie

Płukany piasek rzeczny zawiera poniżej 1% cząstek ilastych, więc po zagęszczeniu zachowuje stałą objętość. Żółty piasek kopalniany wygląda taniej, lecz przy 5% zawartości montmorillonitu potrafi podnieść poziom o 8-12 mm po pierwszej zimie. Taka różnica wystarczy, by XPS pracował na ścinanie, a płyta zaczęła mostkować termicznie przy krawędziach.

Kolejność prac bez niespodzianek

• Usunięcie warstwy organicznej i wywóz humusu
• Badanie geotechniczne gruntu (opcjonalne, ale zalecane)
• Wytyczenie obrysu budynku szpilkami z nacięciami reperowymi
• Ułożenie geowłókniny z zakładkami 30 cm
• Pierwsza warstwa piasku 15-20 cm, zagęszczenie płytą wibracyjną 100-150 kg
• Druga warstwa korygująca 5-10 cm, wyrównanie łatą po prowadnicach
• Kontrola niwelatorem laserowym i łatą 2 m
• Sprawdzenie spadku drenażowego 1-2% na zewnątrz obrysu

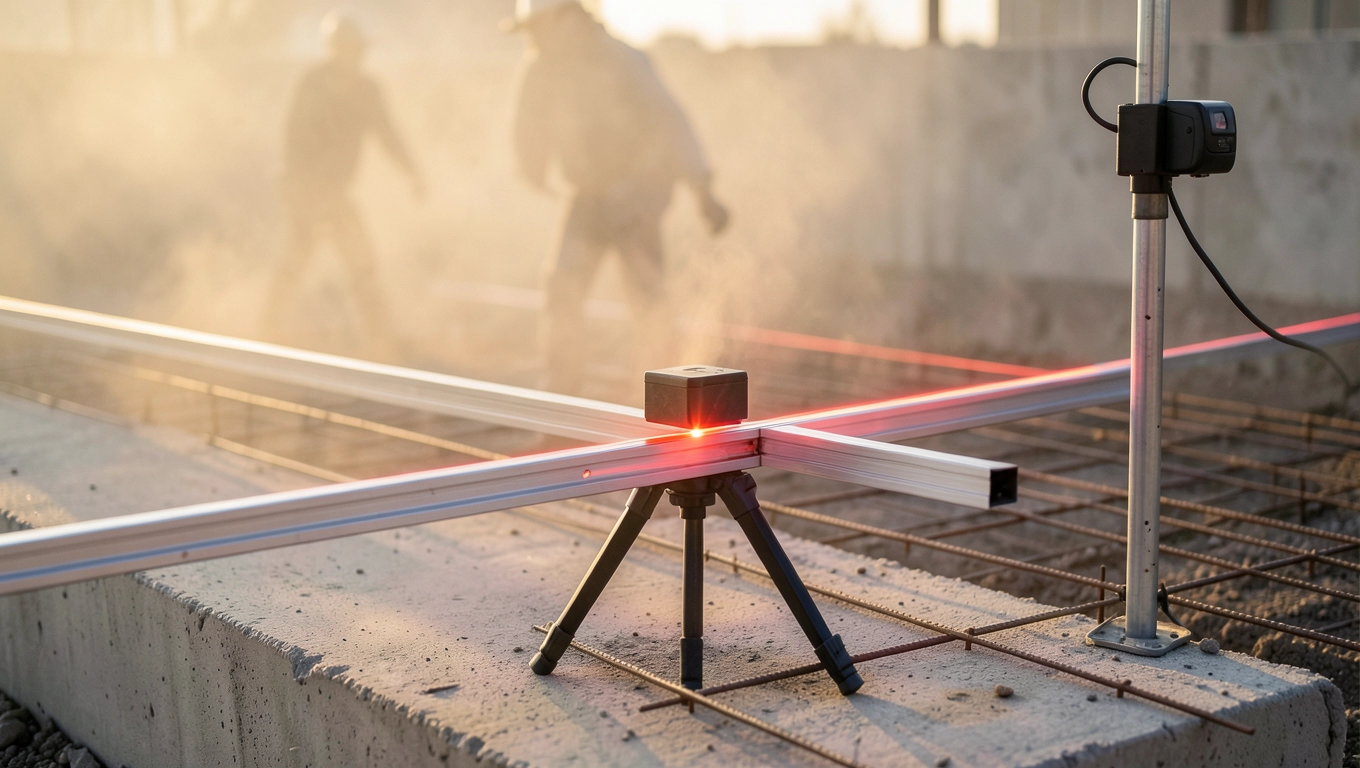

Niwelator laserowy i prowadnice precyzyjne poziomowanie na budowie

Tradycyjny wąż wodny działa na zasadzie naczyń połączonych i przy różnicy wysokości 50 cm oraz długości 15 m zachowuje dokładność około ±5 mm. Niwelator laserowy z czujnikiem milimetrowym pracuje z dokładnością ±2 mm na 30 m i nie zależy od temperatury wody, napięcia powierzchniowego ani wiatru. Na budowie domu jednorodzinnego różnica między tymi narzędziami kosztuje zwykle pół dnia pracy ekipy.

Prowadnice stalowe Ø22 mm wbija się co 1,5-2 m w warstwę piasku i ustawia na rzędnej projektowanej minus grubość XPS minus warstwa wyrównawcza. Łata aluminiowa 2 m opiera się na dwóch sąsiednich rurkach i ślizga po nich jak po szynach. Pracownik ściąga nadmiar piasku łatą w jednym kierunku, a w rowkach zostaje dokładnie tyle materiału, ile potrzeba. Czas wyrównywania 100 m² spada z 6 godzin do 2,5 godziny.

Uwaga: prowadnice wyciągasz dopiero po wyrównaniu odcinka, a dołki po rurkach uzupełniasz piaskiem i ubijasz ręcznie. Pozostawione w gruncie rury stalowe korodują i tworzą punktowe mostki termiczne w obrębie podłogi.

Zagęszczarka płytowa o masie 100-150 kg sprawdza się na warstwach do 20 cm. Modele stopowe (skoczkowe) o masie 60-80 kg działają jak młot i nadają się do pierwszej warstwy na gliniastym podłożu, gdzie trzeba rozbić naturalną strukturę gruntu. Mieszanie tych dwóch typów daje najgorszy efekt: warstwa wierzchnia stwardnieje, a spodnia zostanie luźna i po 18 miesiącach płyta usiądzie o 5-8 mm przy ścianach.

Kontrola po każdej warstwie

Po zagęszczeniu pierwszej warstwy przykładasz łatę 2 m w trzech prostopadłych kierunkach i notujesz odchyłki. Światło między łatą a piaskiem nie powinno przekraczać 3 mm, czyli grubości monety 1 zł. W praktyce najczęściej wyłapiesz w ten sposób zagłębienia w miejscach, gdzie operator zagęszczarki stał za długo. Te miejsca dosypujesz i powtarzasz przejazd.

Spadek drenażowy 1-2% na zewnątrz budynku wymierzasz niwelatorem, wyznaczając różnicę wysokości między krawędzią płyty a najdalszym punktem obrysu. Przy domu 10 × 10 m i spadku 1,5% różnica wynosi 15 cm. Woda opadowa spływa wtedy grawitacyjnie od budynku i nie zbiera się przy izolacji pionowej fundamentu.

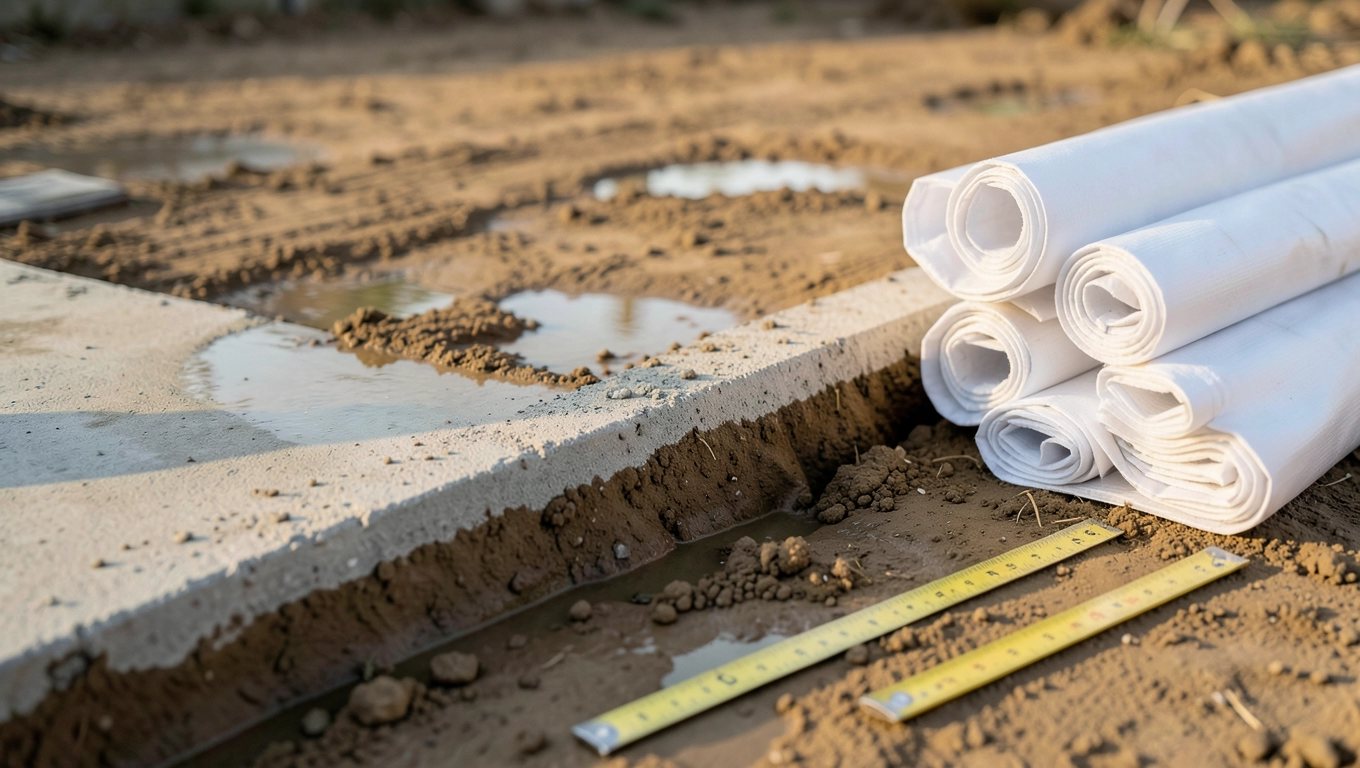

Najczęstsze błędy przy poziomowaniu płyty fundamentowej i ich koszt

Najdroższy błąd to oszczędność na geowłókninie. Bez separacji piasek miesza się z gliniastym podłożem na głębokość 5-10 cm, tworząc warstwę nieprzepuszczalną, która zatrzymuje wodę pod płytą. Po dwóch sezonach woda podciąga kapilarnie, XPS traci 15-20% izolacyjności, a na parterze pojawia się pleśń przy listwach. Koszt naprawy z wymianą podłogi w domu 120 m² to 40 000-60 000 zł.

Drugi grzech to rezygnacja z prowadnic przy powierzchni powyżej 60 m². Łata prowadzona "na oko" między reperami oddalonymi o 3-4 m ugina się pod własnym ciężarem i pokazuje fałszywy poziom. Efekt: górka pośrodku płyty, woda stoi przy ścianach zewnętrznych. Niwelator to jedno, a fizyczny kontakt łaty z materiałem to drugie.

Konsekwencje 2 cm błędu: 15% więcej strat ciepła przez strefę krawędziową, punktowe obciążenia na XPS prowadzące do pękania styropianu, konieczność szlifowania wylewki przed położeniem parkietu. Każdy milimetr powyżej tolerancji to dodatkowe 8-12 zł/m² kosztów w dalszych etapach.

Trzeci błąd, który widuje się zaskakująco często, to brak dylatacji obwodowej XPS-ściana. Płyta fundamentowa pracuje sezonowo, zmieniając wymiary o 2-3 mm na 10 m. Bez paska XPS lub pianki PE o grubości 10 mm między płytą a ścianą fundamentową naprężenia przenoszą się na ścianki działowe, a po 2-3 latach pękają narożniki. Naprawa rys wymaga kucia i wklejania listew kompensacyjnych.

Lista kontrolna inwestora

• Badanie geotechniczne gruntu przed wykopem
• Projekt płyty fundamentowej z obliczeniami cieplnymi
• Repery wysokościowe rozmieszczone co 2,5 m
• Piasek z atestem (frakcja, wilgotność, brak gliny)
• Geowłóknina 150 g/m² z zakładkami 30 cm
• Zagęszczarka o właściwej masie do danej warstwy
• Kontrola łatą 2 m po każdym przejściu
• Prowadnice stalowe przy polach powyżej 50 m²
• Spadek drenażowy potwierdzony pomiarem
• Dylatacja obwodowa przed ułożeniem XPS

Porównanie metod wyrównywania

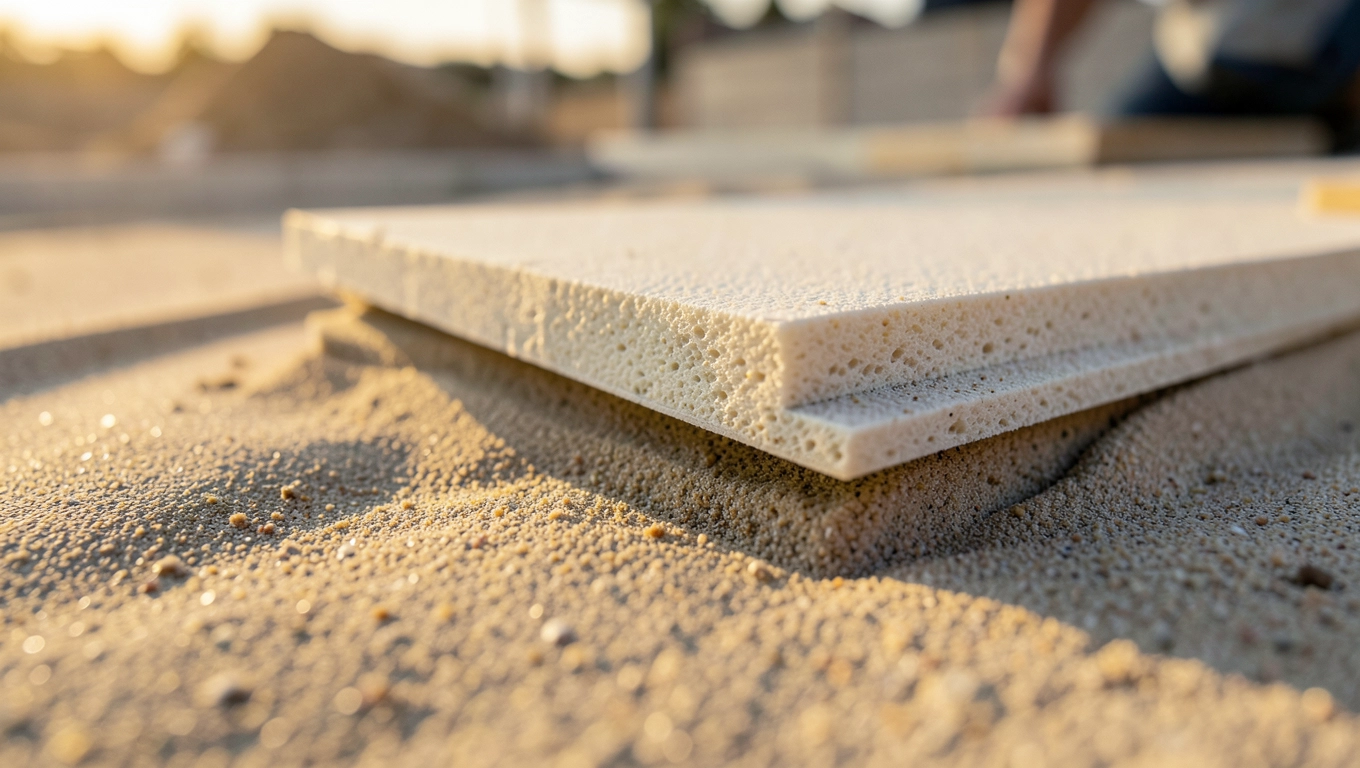

XPS na wyrównanym piasku: przejście do dalszych etapów

Płyty XPS pod fundamentem układasz mijankowo, z przesunięciem spoin o minimum 20 cm, a grubość dobierasz do współczynnika przenikania ciepła U ≤ 0,15 W/m²K wymaganego od 2021 roku. Standardowy dom potrzebuje warstwy 15-20 cm, pasywny 25-30 cm. Normy PN-EN 13163 definiują wytrzymałość na ściskanie przy 10% odkształceniu: pod płytę fundamentową wybierasz XPS 300 lub 400, nigdy niższy.

Przed ułożeniem XPS sprawdzasz powierzchnię piasku raz jeszcze łatą 2 m. Jeśli pojawiły się nierówności powyżej 3 mm po deszczu lub przejściu ludzi, poprawiasz je przed położeniem izolacji. Po ułożeniu płyt nie chodzisz po nich do momentu wylania betonu. Każde wgniecenie w XPS zostaje na dekady i przenosi się na gotową posadzkę.

Normy i źródła: PN-EN 13163 (wyroby z tworzyw sztucznych XPS), PN-B-06050 (roboty ziemne, zagęszczanie gruntów), DIN 18202 tabela 3 (tolerancje płaskości posadzek), Warunki Techniczne 2021 (U ≤ 0,15 W/m²K dla podłóg na gruncie). Szczegóły techniczne dotyczące współczynnika I_S i procedur badawczych znajdziesz w serwisach PKN (pkn.pl) oraz ITB (itb.pl).
