Program do obliczania płyt fundamentowych – precyzyjne wymiarowanie zbrojenia w jednym narzędziu

bb budownictwo 2025-05-03 12:32 / Aktualizacja: 2026-05-29 14:14:06

Każdy inżynier konstruktor wie, że ręczne obliczenia płyty fundamentowej potrafią zająć cały tydzień pracy, a i tak na końcu zostaje niesmak czy na pewno wszystko dobrze policzono? Zmęczeni iteracyjnym liczeniem momentów, sprawdzaniem ugięć i weryfikacją stref przebicia szukasz narzędzia, które da ci pewność, że projekt przejdzie każdą kontrolę. Program do obliczania płyt fundamentowych eliminuje tę niepewność zamienia 40 godzin żmudnej pracy w cztery godziny precyzyjnej analizy.

Program do obliczania płyt fundamentowych

Jak program do obliczania płyt fundamentowych uwzględnia współpracę z podłożem gruntowym?

Fundament to nie abstrakcyjna bryła żelbetu to element, który współpracuje z gruntem. Tradycyjne metody obliczeniowe traktują podłoże jako sztywne, co w wielu przypadkach prowadzi do niedoszacowania momentów zginających w narożnikach płyty. Nowoczesne oprogramowanie inżynierskie implementuje model Winklerowski, w którym grunt reprezentuje zespół sprężyn rozmieszczonych pod całą powierzchnią płyty. Każda sprężyna ma swoją sztywność, a jej wartość pochodzi z parametrów geotechnicznych warstw gruntu.

Model warstwowy podłoża idzie o krok dalej. Zanim przystąpisz do analizy, definiujesz kolejne warstwy gruntu z ich modułami odkształcenia, kątami tarcia wewnętrznego i spójnością. Program automatycznie przelicza naprężenia w każdej warstwie i dobiera odpowiednią sztywność każdej sprężyny. Rezultat? Osiadanie obliczone w ten sposób pokrywa się z pomiarami geodezyjnymi znacznie lepiej niż wyniki z uproszczonego modelu.

Odrywanie narożników płyty od podłoża to zjawisko, które trudno wyłapać w obliczeniach ręcznych. Program monitoruje reakcje podłoża w każdym punkcie siatki elementów skończonych i sygnalizuje, gdy następuje przejście z docisku na rozwarstwienie. To sygnał, że należy zmodyfikować geometrię płyty lub zwiększyć zbrojenie dolne w strefie rozwarstwienia. Bez takiej wizualizacji łatwo przeoczyć ten stan i doprowadzić do zarysowania w eksploatacji.

Analiza osiadania w programie obejmuje zarówno osiadanie chwilowe, jak i konsolidacyjne dla gruntów spoistych. Otrzymujesz wykres osiadania w funkcji czasu, co pozwala przewidzieć, kiedy płyta osiągnie stan quasi-ustalony. Dla masztów antenowych czy zbiorników, gdzie przyspieszenia od nierównomiernego osiadania mają znaczenie, to bezcenna informacja projektowa.

Podłoże Winklerowskie sprawdza się w większości typowych projektów płyty fundamentowe pod budynkami mieszkalnymi, halami przemysłowymi, garażami podziemnymi. Natomiast model warstwowy staje się niezbędny przy skomplikowanej stratygrafii: obecności torfu, mulu czy przewarstwień iłów i piasków. W takich przypadkach warto skorzystać z modułu importu profilu geotechnicznego z dokumentacji geotechnicznej.

Automatyczne wymiarowanie zbrojenia SGN i SGU dla płyt fundamentowych wg norm PN-EN

Stan Graniczny Nośności (SGN) w kontekście płyt żelbetowych oznacza sprawdzenie, czy przekrój ma wystarczającą nośność na zginanie i na ścinanie. Program analizuje momenty zginające wyznaczone metodą elementów skończonych i automatycznie dobiera zbrojenie dolne i górne w obu kierunkach. Algorytm uwzględnia przy tym współpracę strefy ściskanej z rozciąganą, różną sztywność zbrojenia górnego i dolnego oraz efekt redukcji szerokości strefy rozciąganej przy zarysowaniu.

Dla strzemion program nie tylko sprawdza nośność na ścinanie, ale generuje schemat rozmieszczenia z dokładnością do centymetra. Kiedyś inżynier spędzał godziny na wyznaczaniu strefy przebicia wokół słupa teraz wystarczy podać średnicę i rozstaw strzemion, a program automatycznie zweryfikuje, czy wytrzymują obciążenie przebiciem.

Moduł przebicia to osobna historia. Węzeł słup-płyta fundamentowa to miejsce koncentracji naprężeń, gdzie błąd projektowy może kosztować fortunę przy realizacji. Program wymiaruje zbrojenie na przebicie z uwzględnieniem automatycznego rozmieszczenia strzemion, wyznaczania obwodu kontrolnego i weryfikacji nośności betonu na ścinanie wg wzorów z PN-EN 1992-1-1. Rezultat to czytelny raport z wynikami sprawdzeń dla każdego słupa.

Stan Graniczny Użytkowalności (SGU) obejmuje dwa aspekty: zarysowanie i ugięcie. Analiza zarysowania weryfikuje szerokość rys prostopadłych do powierzchni płyty. Normy europejskie dopuszczają maksymalną szerokość rysy 0,3 mm dla środowiska ekspozycyjnego XC1 (wnętrza budynków) i 0,2 mm dla agresywniejszych klas. Program dobiera rozstaw i średnicę prętów zbrojenia dolnego tak, by spełnić te wymagania przy minimalnym zużyciu stali.

Ugięcie płyty fundamentowej program oblicza z uwzględnieniem pełzania i skurczu betonu. Współczynnik pełzania φ zależy od wieku betonu w chwili obciążenia, wilgotności środowiska i geometrii przekroju. Inżynier definiuje te parametry w jednym oknie dialogowym, a algorytm automatycznie koryguje sztywność belkową przekroju zarysowanego. Wynik to przemieszczenie maksymalne, które można porównać z limitem konstrukcyjnym.

Automatyczne przełączanie między normami PN-EN 1992-1-1:2008 a starą PN-B-03264:2002 pozwala na weryfikację projektów wykonanych przed zmianą przepisów. Często zdarza się, że dokumentacja techniczna pochodzi z lat dziewięćdziesiątych i trzeba ją dostosować do aktualnych wymogów. Program generuje raport porównawczy, pokazując różnice w wynikach między obiema normami.

Ile czasu zajmuje projektowanie płyty fundamentowej z programem inżynierskim?

Modelowanie geometrii płyty fundamentowej w programie typu ABC Płyta zaczyna się od importu podkładu CAD w formacie DXF lub DWG. Wczytujesz rzut kondygnacji, definiujesz obrys fundamentu, dodajesz otwory na klatki schodowe czy szyby windowe. Krawędzie łukowe wprowadzasz punkt po punkcie lub rysujesz wbudowanym edytorem. Całość trwa maksymalnie 30 minut dla płyty o powierzchni 200 m².

Definiowanie obciążeń to etap, gdzie program naprawdę pokazuje swoją wartość. Automatyczny ciężar własny eliminuje błędy wynikające z ręcznego mnożenia objętości przez ciężar objętościowy żelbetu (25 kN/m³). Obciążenia skupione od słupów, liniowe od ścian działowych, powierzchniowe od posadzek każde wprowadzasz w osobnych warstwach, a program generuje automatycznie wszystkie kombinacje wg EC0 (formuły 6.10a i 6.10b). W projekcie z 12 słupami i 8 ścianami ręczne generowanie kombinacji zajęłoby cały dzień roboczy.

Analiza metodą elementów skończonych (MES) w tle wykonuje się błyskawicznie. Siatka elementów skończonych generuje się automatycznie z możliwością zagęszczenia w strefach koncentracji naprężeń przy otworach, krawędziach słupów, zmianach grubości płyty. Wyniki: izolinie momentów, przemieszczeń, naprężeń głównych wszystko dostępne w jednym oknie wizualizacji. Kolorowanie stref zbrojenia według wymaganej ilości stali znacznie ułatwia interpretację wyników.

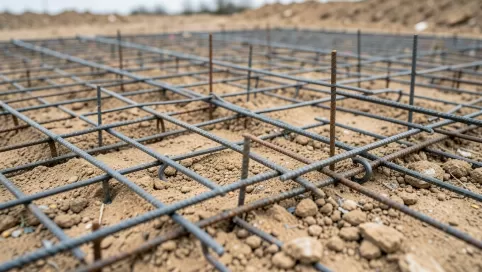

Wymiarowanie zbrojenia przebiega w tle podczas gdy ty analizujesz wyniki. Program proponuje rozstaw prętów co 5 cm w zakresie od 75 mm do 300 mm, dobiera średnice z dostępnych handlowo (ø8, ø10, ø12, ø14, ø16, ø20), rozmieszcza pręty skośne w strefach przebicia. Na ekranie widzisz gotowy schemat zbrojenia górnego i dolnego, listę cięć i wykaz stali.

Porównajmy czasy: ręczne obliczenia płyty fundamentowej 12x18 metrów z 8 słupami to około 45-60 godzin pracy doświadczonego inżyniera. W tym czasie mieści się: sprawdzenie podłoża, wyznaczenie kombinacji obciążeń, obliczenie momentów metodą różnic skończonych, wymiarowanie zbrojenia, sprawdzenie ugięć, analiza przebicia. Ten sam projekt w programie inżynierskim: 2-3 godziny modelowania i analizy plus 1-2 godziny na weryfikację wyników i sporządzenie dokumentacji.

Różnica 40 godzin to nie tylko oszczędność czasu to możliwość przeprowadzenia wariantowania projektu. Zamiast zatrzymywać się na pierwszym rozwiązaniu, możesz sprawdzić wpływ zmiany grubości płyty, innego układu zbrojenia czy alternatywnego posadowienia. Każdy wariant zajmuje minut zamiast godzin, a jakość decyzji projektowej rośnie wielokrotnie.

Praktyczne aspekty pracy z programem do obliczeń płyt żelbetowych

Wymagania sprzętowe współczesnego oprogramowania inżynierskiego nie odbiegają od standardów biurowych. Procesor wielordzeniowy (i5 lub lepszy), 8 GB RAM, dysk SSD, karta graficzna z obsługą DirectX 11 tyle wystarczy do komfortowej pracy z modelami o tysiącach elementów. Program instalowany jest na kluczu USB, co eliminuje problemy z licencjami przy pracy na wielu stanowiskach. Kompatybilność z Windows 10 i 11 sprawia, że większość nowych komputerów spełnia wymagania bez dodatkowych inwestycji.

Integracja z systemami CAD to kluczowa funkcjonalność w codziennej pracy. Eksport do AutoCAD formatu DWG pozwala na przekazanie schematu zbrojenia do wykonawcy. Z drugiej strony, import podkładów architektonicznych redukuje czas modelowania do minimum. Schowek systemowy umożliwia szybkie przenoszenie wyników między aplikacjami bez konwersji formatów.

Wsparcie techniczne producenta oprogramowania to aspekt często pomijany w recenzjach, a mający ogromne znaczenie przy pierwszych krokach z nowym narzędziem. Dokumentacja w formie instrukcji krok po kroku, poradniki wideo na kanale YouTube, forum użytkowników gdzie można zadawać pytania to standardowe zasoby w profesjonalnych pakietach. Szczególnie cenne dla studentów są materiały dydaktyczne pozwalające na samodzielną naukę podstaw projektowania żelbetu.

Aktualizacje programu wydawnictwo udostępnia bezpłatnie przez okres obowiązywania licencji. Zmiany norm, nowe funkcjonalności, poprawki błędów wszystko trafia do użytkownika automatycznie. To eliminuje ryzyko pracy na przestarzałej wersji, co w branży budowlanej gdzie przepisy ewoluują, ma kluczowe znaczenie dla jakości projektów.

Studium przypadku: projekt płyty fundamentowej pod halę przemysłową

Biuro projektowe otrzymało zlecenie na fundament pod halę magazynową o wymiarach 24x48 metrów. Parametry geotechniczne wskazywały na grunt nośny na głębokości 2,5 metra, ale z osłabioną warstwą ilów na głębokości 4 metrów. Obciążenie użytkowe: regały magazynowe o masie 80 ton każdy, rozstaw co 6 metrów. Termin realizacji: 3 tygodnie na całą dokumentację techniczną.

Modelowanie płyty fundamentowej o powierzchni 1152 m² zajęło 45 minut. Importowano podkład architektoniczny z AutoCAD, zdefiniowano obrys płyty grubości 800 mm z podciągami pod regały, wprowadzono 12 słupów nośnych hali. Parametry podłoża wprowadzono w modelu warstwowym: piasek średni od poziomu 0 do 4 m (E = 50 MPa), ił plastyczny od 4 do 6 m (E = 20 MPa), piasek gruboziarnisty poniżej (E = 80 MPa).

Obciążenia od regałów wprowadzono jako skupione o wartości 800 kN każdy, łącznie 64 punkty. Program automatycznie wygenerował 12 kombinacji obciążeń wg. EC0, uwzględniając warianty z wiatrem, śniegiem i obciążeniem wyjątkowym. Analiza MES wykonała się w 12 sekund, generując mapę momentów zginających z wyraźnie widocznymi strefami koncentracji pod słupami i pod regałami.

Wymiarowanie zbrojenia automatycznie dobrało zbrojenie dolne ø16 co 150 mm w strefie między regałami i ø20 co 100 mm bezpośrednio pod punktami obciążenia. Zbrojenie górne: ø12 co 200 mm na całej powierzchni jako konstrukcyjne z uwagi na efekt tarczy. Moduł przebicia zweryfikował nośność węzłów słup-płyta okazało się, że w trzech narożnych słupach konieczne jest dodatkowe zbrojenie na przebicie w formie strzemion ø10 co 75 mm.

Analiza osiadania wykazała różnicę przemieszczeń między środkem a narożnikami płyty na poziomie 18 mm, co mieści się w limicie konstrukcyjnym dla tego typu obiektu. Łączny czas pracy nad projektem: 3,5 godziny. Dokumentacja wyjściowa zawierała rysunki zbrojenia, wykaz stali (23 tony stali), obliczenia statyczne i note obliczeniowe. Klient otrzymał kompletną dokumentację w ciągu 5 dni roboczych.

Normy projektowe w kontekście obliczeń płyt fundamentowych

PN-EN 1992-1-1:2008 stanowi podstawę obliczeń żelbetowych w Polsce od 2010 roku. Eurokod 2 wprowadza filozofię stanów granicznych zamiast naprężeń dopuszczalnych, co zmienia sposób podejścia do projektowania. Dla płyt fundamentowych kluczowe są rozdziały dotyczące zginania (6.1), ścinania (6.2), przebicia (6.4) i SGU (7.x). Wzory na nośność zginania uwzględniają współpracę betonu i stali w stanie zarysowanym.

PN-B-03264:2002, mimo że wycofana, wciąż obowiązuje dla projektów realizowanych na jej podstawie przed wejściem w życie nowych przepisów. Programy inżynierskie utrzymują kompatybilność wsteczną, pozwalając na obliczenia w obu normach i porównanie wyników. Różnice w metodologii mogą prowadzić do odmiennych wyników zbrojenia dlatego weryfikacja wg aktualnej normy to standard profesjonalnej praktyki.

PN-EN 1990:2004 (Eurokod 0) definiuje zasady kombinacji obciążeń. Dla budynków mieszkalnych obowiązuje kombinacja podstawowa z częściowym współczynnikiem γQ = 1,5 dla obciążeń zmiennych. Program automatycznie generuje kombinacje dla wszystkich przypadków obciążeń zdefiniowanych w modelu, eliminując ryzyko pominięcia któregokolwiek wariantu.

Wytyczne ITB dotyczące projektowania płyt fundamentowych wprowadzają dodatkowe wymagania dla gruntów organicznych i nasypów. W przypadku gdy profil geotechniczny zawiera warstwy o module odkształcenia poniżej 15 MPa, dokumentacja powinna zawierać analizę wrażliwości na parametry podłoża. Program umożliwia taką analizę poprzez parametryzację wartości modułów i wielokrotne przebiegi obliczeniowe.

Środowisko ekspozycyjne determinuje wymagania dotyczące zarysowania i trwałości. Dla fundamentów bezpośrednio stykających się z gruntem stosuje się klasę XC2 (umiarkowane zagrożenie korozją karbonatyzacyjną). Wymagana pokrywa betoniczna dla zbrojenia głównego to minimum 35 mm, dla strzemion 25 mm. Program kontroluje te parametry automatycznie i sygnalizuje naruszenia.

Wybór programu do obliczeń płyt żelbetowych na co zwracać uwagę

Zakres funkcjonalny to pierwszy filtr przy wyborze oprogramowania. Moduł fundamentowania z modelem Winklera powinien być w standardzie, nie jako dodatek. Możliwość definiowania własnych materiałów i parametrów gruntu to must-have przy niestandardowych projektach. Automatyczne generowanie raportów obliczeniowych oszczędza czas przy odbiorach i kontrolach.

Łatwość obsługi determinuje tempo wdrożenia w zespole. Intuicyjny interfejs z podpowiedziami przy pierwszym użyciu, możliwość tworzenia szablonów dla powtarzalnych projektów, wbudowana baza materiałów i przekrojów to cechy, które pozwalają nowemu użytkownikowi osiągnąć produktywność w ciągu jednego dnia szkoleniowego.

Wsparcie techniczne i aktualizacje to aspekt często pomijany w decyzji zakupowej. Regularne aktualizacje zgodne z nowymi wydaniami norm, responsywne wsparcie mailowe i telefoniczne, bogata baza wiedzy na stronie producenta to inwestycja w spokój na lata. Warto sprawdzić, czy producent oferuje wersję demonstracyjną pozwalającą na pełną weryfikację funkcjonalności przed zakupem.

Model cenowy różni się w zależności od dostawcy. Licencja jednostanowiskowa, wielostanowiskowa, sieciowa każda ma swoje miejsce w zależności od struktury organizacji. Wersja studencka z ograniczeniami na projekty naukowe to standard umożliwiający kształcenie przyszłych inżynierów na aktualnych narzędziach. Okres próbny minimum 14 dni pozwala na realistyczną ocenę programu w kontekście własnych projektów.

Integracja z procesem BIM staje się coraz ważniejsza. Program powinien oferować eksport modelu do formatów IFC, umożliwiając wymianę danych z architekturą i instalacjami. Synchronizacja z systemami do zarządzania dokumentacją projektową usprawnia przepływ informacji w dużych zespołach.

Decydując się na program do obliczeń płyt fundamentowych, wypróbuj wersję demonstracyjną na realnym projekcie ze swojego portfolio. Porównaj czas pracy z obliczeniami ręcznymi i oceń jakość raportów wyjściowych. Różnica w produktywności rzędu 10x to nie przesada to standard dla profesjonalnych narzędzi inżynierskich.
