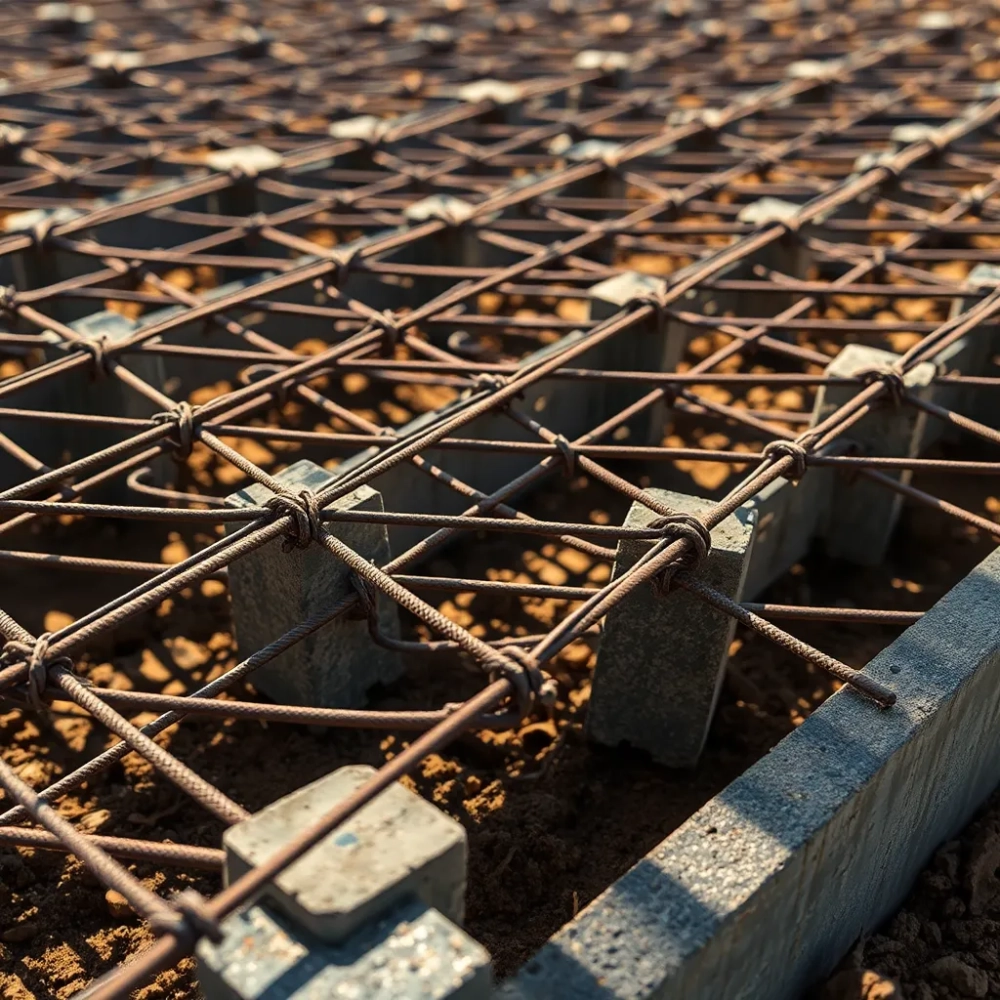

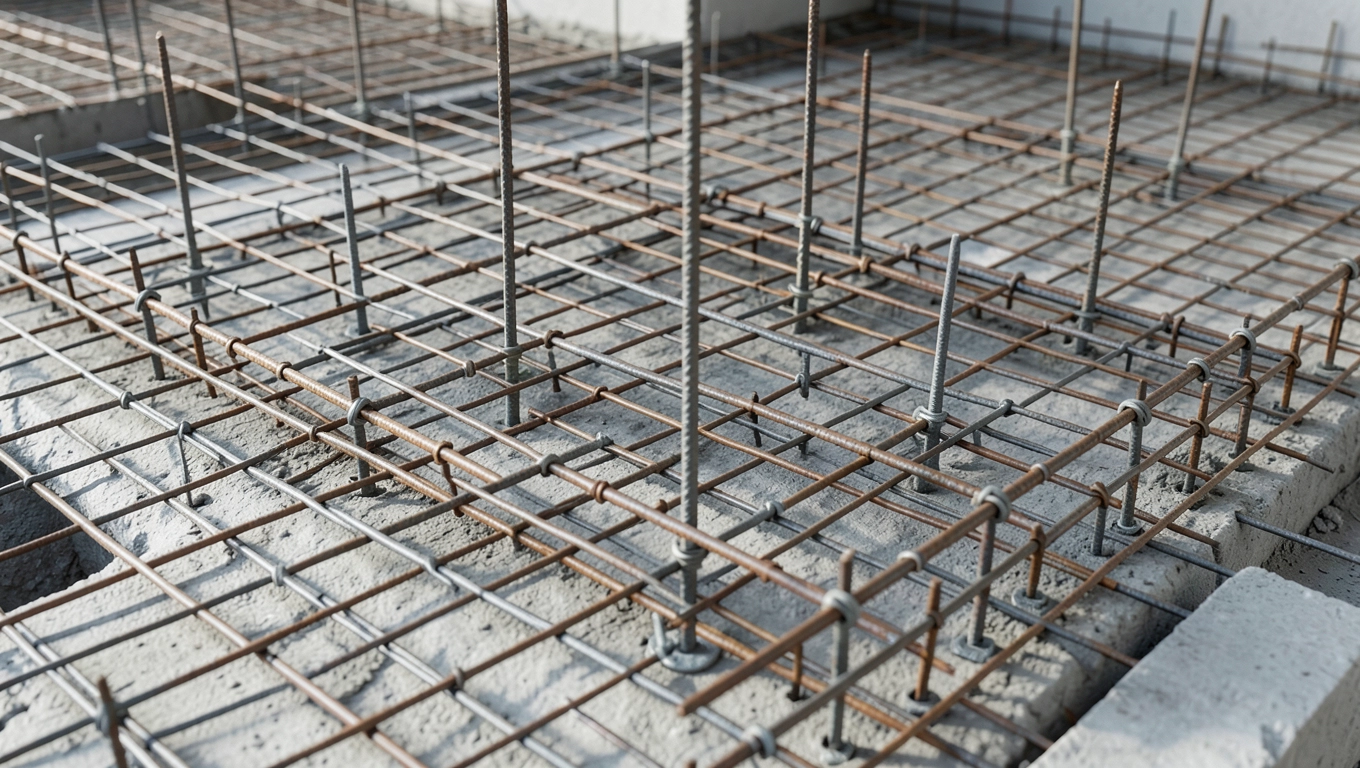

Projekt zbrojenia płyty fundamentowej bez siatki stalowej

Stal potaniała, potem znów podrożała, a wykonawcy wciąż liczą każdy dzień na budowie i właśnie w tym napięciu rodzi się pytanie, czy włókno kopolimerowe naprawdę udźwignie płytę fundamentową domu jednorodzinnego. Ten tekst sięga głębiej niż katalogowe hasła i pokazuje mechanikę, normy, realne koszty oraz ograniczenia, o których rzadko mówi się w materiałach producentów.

• Zbrojenie rozproszone włóknem kopolimerowym alternatywa dla siatki stalowej
• Norma PN-EN 14889-2 i dobór dawki włókna do płyty fundamentowej domu jednorodzinnego
• Koszt i czas wykonania zbrojenia płyty fundamentowej 100 m² stal kontra włókno
• Kiedy włókno kopolimerowe nie zastąpi stali w płycie fundamentowej

Zbrojenie rozproszone włóknem kopolimerowym alternatywa dla siatki stalowej

Włókno kopolimerowe to mikrowłókna syntetyczne o długości zazwyczaj 30-54 mm i średnicy 0,3-1,2 mm, mieszane z betonem w ilości 3-6 kg na m³ mieszanki. Po rozproszeniu w objętości betonu tworzą trójwymiarową sieć, która mostkuje mikrozarysowania w momencie ich powstawania, a więc dokładnie wtedy, gdy klasyczna siatka stalowa jeszcze nie pracuje. Norma PN-EN 14889-2 klasyfikuje te włókna jako zbrojenie rozproszone i dopuszcza je w elementach pracujących na zginanie oraz rozciąganie przy zbrojeniu głównym ze stali.

Kluczowa różnica tkwi w fizyce: siatka stalowa aktywuje się dopiero po przekroczeniu granicy rysy, czyli gdy beton już popękał. Włókno działa wcześniej, bo jego zadaniem nie jest przenoszenie obciążeń całego przekroju, lecz rozbijanie naprężeń skurczowych na tysiące mikroskopijnych mostków. Dlatego ślady rys skurczowych na powierzchni płyty zbrojonej włóknem bywają nawet o 60-80% krótsze i węższe niż na płycie z samą siatką przeciwskurczową.

W praktyce oznacza to mniej reklamacji z tytułu spękań posadzki, krótszy czas przygotowania podłoża i brak konieczności magazynowania setek kilogramów stali na ograniczonym placu budowy. Przy realizacji domu o powierzchni około 100 m² różnica logistyczna jest odczuwalna już pierwszego dnia zamiast rozładunku prętów i układania ich w siatki, ekipa dosypuje worki z włóknem prosto do mieszarki.

Ważne zastrzeżenie: włókno kopolimerowe pełni rolę zbrojenia rozproszonego, a nie głównego, chyba że projektant wykaże nośność elementu na podstawie obliczeń wg PN-EN 1992-1-1 z uwzględnieniem wkładki syntetycznej. Samo dodanie włókna do mieszanki nie zwalnia więc z obowiązku posiadania projektu zbrojenia płyty fundamentowej wręcz przeciwnie, dokumentacja musi precyzyjnie wskazywać typ włókna, dawkę oraz klasę betonu, zwykle C25/30 lub C30/37.

Trzy typy zbrojenia rozproszonego w płycie fundamentowej

Liczby w tabeli dotyczą płyty o grubości 25 cm i obciążeń typowych dla domu jednorodzinnego. Dla hal magazynowych z ruchem wózków widłowych dawka włókna kopolimerowego rośnie do 6-10 kg/m³, a mikrostal przejmuje rolę zbrojenia głównego. Płyt fundamentowych pod obiekty handlowe z reguły nie projektuje się wyłącznie na włóknie polimerowym.

Norma PN-EN 14889-2 i dobór dawki włókna do płyty fundamentowej domu jednorodzinnego

Norma PN-EN 14889-2:2008 dzieli włókna polimerowe na dwie klasy: klasa 1a (mono-filamentowe) oraz klasa 1b (fibroilowane, o lepszym zakotwieniu w matrycy cementowej). Dla płyt fundamentowych sprawdzają się obie, ale fibroilowane lepiej przenoszą siły ścinające przy zarysowaniu. Dokument wymaga od producenta podania modułu sprężystości, długości, średnicy oraz wytrzymałości na rozciąganie pojedynczego włókna te dane trafiają potem do obliczeń statycznych.

Projektant dobiera dawkę na podstawie trzech zmiennych: klasy ekspozycji betonu wg PN-EN 206, przewidywanej szerokości rys oraz wartości momentów zginających od obciążeń użytkowych. W warunkach krajowych dla domu jednorodzinnego najczęściej stosuje się środowisko XC2 (mokre, rzadko suche) i dawkę 4 kg/m³, która zapewnia równoważnik zbrojenia przeciwskurczowego na poziomie około 0,3% objętości betonu. Taka wartość wystarcza, by ograniczyć szerokość rys do 0,2 mm progu akceptowalnego dla posadzek żywicznych i paneli podłogowych.

Przy większych obciążeniach, na przykład w garażach z samochodami ciężarowymi lub w piwnicach z hydroizolacją wrażliwą na rysy, dawka rośnie do 5-6 kg/m³. Projektant uwzględnia wtedy dodatkowy efekt włókna w postaci podwyższonej wytrzymałości resztkowej po zarysowaniu, którą norma określa jako klasy R10, R20 i R30 cyfra oznacza wytrzymałość resztkową w dziesiątych megapaskala przy ugięciu odpowiednio 0,5, 1,5 i 2,5 mm.

Warto zapytać dostawcę betonu o deklarację zgodności z normą oraz o wynik badania wytrzymałości resztkowej na belce 150×150×600 mm wg EN 14488-3. Bez tego dokumentu nie sposób udowodnić, że włókno faktycznie wzmocniło konstrukcję. To częsty błąd ekip, które dosypują włókno „na oko", sugerując się ulotką producenta zamiast konkretnymi wartościami z badania.

Przy doborze klasy betonu trzeba pamiętać o współczynniku wodno-cementowym: włókno poprawia urabialność mieszanki, ale nie kompensuje nadmiaru wody. Projekt zwykle narzuca w/c ≤ 0,50 dla płyty na gruncie, co w połączeniu z domieszkami uplastyczniającymi daje konsystencję S3-S4 i łatwe pompowanie na miejsce wbudowania. Jeśli włókno zastępuje część siatki przeciwskurczowej, projektant musi to wyraźnie zapisać w obliczeniach i rysunkach, bo inwestorzy często nie zdają sobie sprawy, że domyślna warstwa siatki Q131 w górnej strefie płyty nadal pozostaje w projekcie jako zbrojenie montażowe.

Koszt i czas wykonania zbrojenia płyty fundamentowej 100 m² stal kontra włókno

Realizacja z okolic Wrocławia z 2019 roku, dom jednorodzinny o powierzchni płyty 96 m² i grubości 25 cm, pokazuje skalę oszczędności. Wariant ze stalą obejmował dostawę 4,2 tony stali B500SP, robociznę trzech zbrojarzy przez 4 dni oraz wynajem dźwigu do rozładunku. Łączny koszt zbrojenia zamknął się w kwocie 11 200 zł, czyli około 117 zł/m², a sama robocizna stanowiła 38% tej kwoty. Plac budowy przypominał składowisko: stosy prętów, kręgi drutu wiązałkowego, palety z siatkami zgrzewanymi.

Wariant z włóknem kopolimerowym w tej samej lokalizacji i roku wymagał dostawy 9,6 tony betonu C30/37 z domieszką 5 kg włókna na metr sześcienny, co dało łącznie 48 kg włókna fibroilowanego klasy 1b. Koszt samego dodatku wyniósł 3 800 zł netto, a robocizna ograniczyła się do nadzoru nad dozowaniem worków do mieszarki i rozprowadzaniem mieszanki pompą. Łącznie 4 500 zł, czyli blisko 47 zł/m², z czego większość stanowił materiał. Czas realizacji skrócił się z 4 dni do jednego dnia roboczego, a magazyn na budowie pozostał pusty.

Skąd bierze się ta różnica? W wariancie stalowym płacisz za trzy składniki: stal, robociznę zbrojarską i logistykę (dźwig, transport, magazynowanie). W wariancie z włóknem płacisz tylko za materiał i krótszy nadzór. Ekonomia działa szczególnie mocno na małych płytach 80-120 m², gdzie koszty stałe dźwigu i transportu rozkładają się na niewielką liczbę metrów kwadratowych. Na dużych halach 500-1000 m² różnica procentowa maleje, ale czas montażu nadal skraca się o kilka dni.

Ceny z tabeli dotyczą 2024 roku i obejmują materiał z dostawą na budowę. Koszt włókna zależy od producenta i klasy fibroilowane bywa o 20-30% droższe od mono-filamentowych, ale oferuje lepsze zakotwienie, co w elementach płytowych przekłada się na wyższą wytrzymałość resztkową. Warto też uwzględnić koszt domieszki uplastyczniającej, która przy zbrojeniu rozproszonym bywa nieco wyższa, bo włókno zwiększa lepkość mieszanki i wymaga dłuższego mieszania.

Kiedy włókno kopolimerowe nie zastąpi stali w płycie fundamentowej

Każda technologia ma granicę, poza którą przestaje się sprawdzać. Dla włókna kopolimerowego tę granicę wyznaczają trzy sytuacje, w których projekt zbrojenia płyty fundamentowej musi przewidywać stal jako zbrojenie główne, a włókno co najwyżej jako dodatek.

Pierwsza to słaby grunt o nośności poniżej 100 kPa, na przykład torfy, namuły lub grunty organiczne. W takim podłożu płyta pracuje jak sztywna tarcza rozkładająca obciążenie, a w strefie rozciąganej przy podporach (ścianach, słupach) pojawiają się momenty zginające przekraczające 80 kNm na metr bieżący. Włókno kopolimerowe, którego wytrzymałość resztkowa rzadko przekracza 3 MPa, nie jest w stanie przenieść takich sił. Projektant musi wówczas zaprojektować klasyczne zbrojenie prętami ze stali B500SP, a włókno dodać wyłącznie do strefy przypowierzchniowej w celu kontroli rys skurczowych.

Druga sytuacja to duże obciążenia punktowe, na przykład pod słupami stalowymi hali lub pod filarami wiaty magazynowej. Siła skupiona rzędu 200-400 kN wymaga lokalnego zbrojenia na przebicie, które wg PN-EN 1992-1-1 realizuje się strzemionami lub prętami odgiętymi. Tu nie ma fizycznej możliwości, by włókno polimerowe przejęło rolę zbrojenia głównego jego długość 30-54 mm jest po prostu za mała, by skutecznie zakotwić się poza obwodem słupa.

Trzecia to konstrukcje podlegające obowiązkowej kontroli Państwowej Inspekcji Nadzoru Budowlanego w trybie specjalnym, na przykład budynki użyteczności publicznej powyżej 12 m wysokości. Inspektor nadzoru inwestorskiego wymaga wtedy pełnej dokumentacji z obliczeniami, a włókno kopolimerowe bywa odrzucane jako zbrojenie główne, nawet jeśli obliczeniowo spełnia wymagania. Wynika to z ostrożności interpretacyjnej i braku wieloletnich obserwacji w polskich warunkach klimatycznych.

Poza tymi trzema strefami włókno sprawdza się znakomicie i wielu projektantów łączy oba rozwiązania: siatka stalowa w strefie rozciąganej (typowo dolna) przenosi momenty zginające, a włókno w całej objętości betonu odpowiada za kontrolę rys i udarność. To rozwiązanie hybrydowe, w którym włókno nie zastępuje stali, lecz ją wspiera i w tej roli bywa tańsze niż podwójna siatka zgrzewana.

Schemat decyzji: jak dobrać zbrojenie do konkretnej płyty

Zanim wybierzesz technologię, odpowiedz sobie na cztery pytania. Jaka jest nośność gruntu z badania geotechnicznego? Jakie obciążenia użytkowe przyjmuje projekt mniej niż 5 kN/m² (typowe mieszkanie) czy więcej (garaż, magazyn)? Czy w płycie występują słupy lub inne obciążenia skupione? Czy konstrukcja podlega trybowi specjalnemu PINB? Jeśli trzy pierwsze odpowiedzi wskazują warunki typowe, a czwarta dotyczy domu jednorodzinnego, włókno kopolimerowe w dawce 4-5 kg/m³ pokryje 90% potrzeb. W pozostałych przypadkach sięgnij po stal jako zbrojenie główne, a włókno potraktuj jako wsparcie.

Checklist wykonawcy przed betonowaniem

• Sprawdź deklarację zgodności włókna z PN-EN 14889-2 i wynik badania wytrzymałości resztkowej.
• Potwierdź z dostawcą betonu dawkę na 1 m³ mieszanki i sposób dozowania (worki do mieszarki czy system automatyczny).
• Przygotuj podłoże: warstwa chudego betonu 10 cm, folia PE z zakładką 30 cm, izolacja termiczna EPS 100 o grubości 10-15 cm.
• Rozmieść wkładki dystansowe w siatce 60×60 cm, by zapewnić otulinę dolną minimum 5 cm od spodu płyty.
• Zamontuj szalunki brzegowe zabezpieczone przed przesiąkaniem zaczynu cementowego.
• Upewnij się, że pompa do betonu ma końcówkę umożliwiającą równomierne rozprowadzanie mieszanki z włóknem (średnica rury min. 125 mm).
• Zagęść mieszankę wibratorem pogłębianym co 50 cm, unikając kontaktu wibratora z siatką dolną.
• Pielęgnuj płytę polewając wodą przez 7 dni lub przykrywając folią z mokrą włókniną, by ograniczyć skurcz suszenia.
• Wykonaj badanie konsystencji stożka Abramsa przy każdym rozładunku opad 12-15 cm zapewnia dobrą urabialność z włóknem.
• Zarchiwizuj etykiety worków z włóknem i certyfikaty dostaw betonu w dokumentacji powykonawczej.

Ta lista nie zastępuje projektu, ale pilnuje najczęstszych błędów: za suchej mieszanki, zbyt płytkiej otuliny, braku pielęgnacji. Każdy z tych punktów eliminuje konkretne ryzyko na przykład polewanie wodą przez 7 dni zmniejsza skurcz o 40-50%, a odpowiednia otulina chroni stal przed korozją na kolejne dekady.

Dobór włókna kopolimerowego zaczyna się od analizy warunków gruntowych i obciążeń. Przed złożeniem zamówienia na beton warto skonsultować projekt z doradcą technicznym, który pomoże dobrać dawkę i sprawdzi kompatybilność z domieszkami uplastyczniającymi. Skontaktuj się z regionalnym doradcą, by otrzymać karty techniczne i wycenę dopasowaną do powierzchni Twojej płyty.
