Regulacja docisku bramy garażowej – jak ustawić idealne domknięcie?

Brama, która nie domyka się do końca, szarpie przy ruszaniu albo zostawia półcentymetrową szczelinę przy podłodze, to nie kaprys mechanizmu, lecz konkretny sygnał: czas na regulację docisku bramy garażowej. Niewielki luz potrafi przerodzić się w uszkodzenie panela, zerwanie linki albo wypadnięcie rolki z prowadnicy, więc im szybciej zrozumiesz, co naprawdę trzeba dokręcić, poluzować lub nasmarować, tym mniejszy rachunek zapłacisz za części.

• Sprężyny i rolki jak poprawić docisk bramy garażowej?
• Regulacja napędu i krańcówek a docisk skrzydła bramy
• Błędy przy regulacji docisku, które psują bramę garażową

Sprężyny i rolki jak poprawić docisk bramy garażowej?

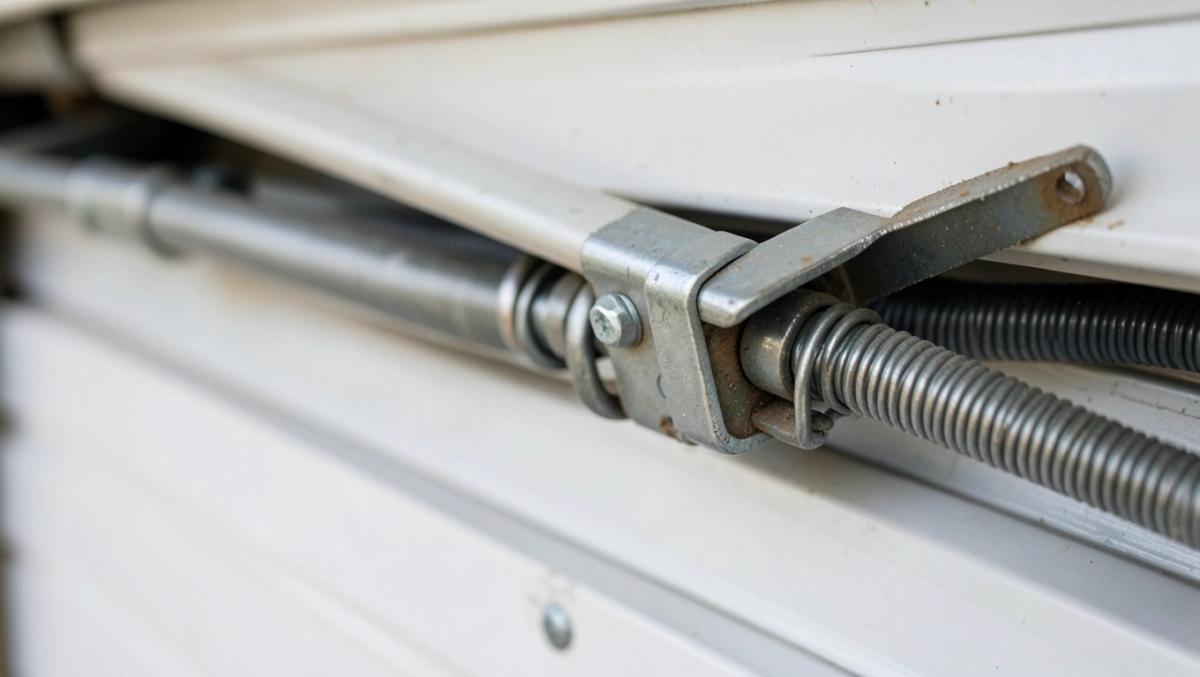

Docisk skrzydła do podłoża reguluje się przede wszystkim przez napięcie sprężyn skrętnych lub rozciągane oraz przez ustawienie rolek w prowadnicach. Sprężyna przeciwdziała masie bramy, dlatego gdy jest zbyt luźna, skrzydło „klapie" o posadzkę, a gdy zbyt napięta, napęd zaczyna się przegrzewać i zatrzymuje w połowie cyklu.

W bramach segmentowych najczęściej spotyka się sprężyny skrętne oznaczone kolorami producenta, gdzie dany kolor odpowiada konkretnej średnicy drutu i zakresowi masy skrzydła. Np. czerwona oznacza zwykle sprężynę do bram 80-110 kg, zielona do 110-140 kg, a żółta powyżej 140 kg; przed dokręcaniem zawsze sprawdź tabliczkę znamionową na boku sprężyny, bo kolory różnią się między producentami.

Regulację zacznij od zwolnienia napinacza, czyli urządzenia utrzymującego sprężynę w stanie spoczynku. Kluczem nasadowym 14 mm obróć śrubę rękawa o jeden pełny obrót, zamknij bramę i oceń docisk. Jedno pełne skręcenie odpowiada mniej więcej 7-9 mm zmiany naciągu, a prawidłowy luz na uszczelce powinien wynosić 2-3 mm, czyli tyle, by zmieściła się tam moneta jednogroszowa.

Rolki odpowiadają za płynne prowadzenie panela i równomierne rozłożenie siły na prowadnice. Zużyta rolka z popękanym łożyskiem oporowym powoduje przechył skrzydła nawet o 8-12 mm na metr bieżącym, co natychmiast odbija się na docisku w jednym z narożników. Wymiana rolki kosztuje kilkanaście złotych, a zajmuje pięć minut, pod warunkiem że odkręcisz uchwyt rolki kluczem 13 mm i zabezpieczysz skrzydło przed zsunięciem.

Prowadnice pionowe kontrolują tor ruchu i decydują o tym, czy brama „siedzi" równo. Poziomica 60 cm przyłożona do prowadnicy powinna pokazać idealny pion, a ewentualne odchylenie koryguje się śrubami montażowymi w kątowniku przy nadprożu, przykręcając z momentem 18-22 Nm.

Smarem silikonowym w sprayu pokryj trzpienie rolek, zawiasy środkowe i łożyska kół, unikając jednocześnie WD-40, który zmywa fabryczny smar i wysusza uszczelki gumowe. Smar silikonowy nie przyciąwa kurzu, pracuje w zakresie od -40 do 200°C i nie rozpuszcza EPDM, dzięki czemu uszczelka dolna zachowuje elastyczność przez lata.

Sprężyny skrętne magazynują energię potrafiącą wyrwać belkę z zawiasów. Bez doświadczenia w napinaniu użyj metalowych prętów blokujących o średnicy 10 mm, które wsuwa się w otwory bębna napinacza. Brak blokady to najczęstsza przyczyna poważnych wypadków podczas regulacji.

Kiedy samodzielna regulacja ma sens, a kiedy tylko serwis?

Samodzielnie wyregulujesz docisk, gdy brama reaguje na zmianę naciągu, rolki kręcą się bez zacięć, a sprężyny nie wykazują pęknięć. Serwis wezwij, gdy usłyszysz metaliczny trzask przy otwieraniu, zobaczysz wyraźną szczelinę powyżej 5 mm między panelami albo gdy brama ma więcej niż piętnaście lat i nigdy nie była serwisowana.

Według statystyk producentów napędów, prawie 70% awarii automatyki wynika z zaniedbanej mechaniki, a nie z elektroniki. Wniosek jest prosty: jeśli mechanika pracuje cicho i równo, napęd działa bez zarzutu.

Regulacja napędu i krańcówek a docisk skrzydła bramy

Napęd elektryczny współpracuje ze sprężynami i odczytuje opór skrzydła podczas cyklu. Nawet perfekcyjnie napięta sprężyna nie zapewni właściwego docisku, jeśli krańcówki ustawiono o 2-3 cm za nisko, bo napęd odcina zasilanie w momencie, gdy uszczelka jeszcze nie dotyka posadzki.

Kalibrację zacznij od skasowania pamięci napędu, co przy popularnych silnikach wykonuje się przytrzymując przycisk programowania przez 5-8 sekund, aż dioda LED zamiga dwukrotnie. Po skasowaniu brama wykonuje pełny cykl otwarcia i zamknięcia, podczas którego sterownik zapamiętuje nowe pozycje krańcowe oraz siłę potrzebną do pokonania oporu.

Pozycję zamknięcia koryguje się śrubą regulacyjną „limit down", zwykle obracając ją o ćwierć obrotu w stronę minus, by zwiększyć docisk. Po każdej korekcie uruchom pełen cykl, bo sterownik uczy się nowej krzywej siły i dopiero po drugim zamknięciu prawidłowo odczytuje obciążenie.

Test zabezpieczenia przeciążeniowego przeprowadź z klockiem drewna 20×20 cm ustawionym w połowie szerokości światła wjazdu. Brama powinna cofnąć się natychmiast po kontakcie z przeszkodą, a sam test powtórz trzykrotnie, ponieważ czułość automatyki rośnie dopiero po trzech pełnych cyklach nauki.

Czujniki fotooptyczne na wysokości 8-12 cm nad posadzką mają za zadanie wykryć obecność stopy, zwierzęcia albo narzędzia w świetle przejazdu. Gdy dioda nadajnika świeci, a odbiornik nie, fotokomórka jest rozkalibrowana lub zabrudzona. Czyszczenie soczewki irchą nasączoną alkoholem izopropylowym przywraca zasięg do 8 metrów i eliminuje fałszywe zatrzymania.

Regulacja napędu bramy segmentowej różni się od segmentowej rolowanej obecnością czujnika obrotowego na wale, który mierzy liczbę obrotów wału i przelicza ją na pozycję panela. Przy wymianie sprężyny konieczna jest rekalibracja tego czujnika, bo zmiana naciągu zmienia prędkość obrotową i po kilku cyklach brama zacznie zatrzymywać się losowo.

Podczas programowania pilota trzymaj go w odległości 1-2 metrów od silnika i naciśnij przycisk dwukrotnie w odstępie jednej sekundy, ponieważ pierwsze naciśnięcie otwiera pamięć, a drugie zapisuje kod. Po czterech pilotach pamięć sterownika się zapycha i piąty wymaga skasowania wszystkich kodów.

Smarowanie bramy garażowej czym i jak często?

Mechanizm bramy segmentowej składa się z ponad pięćdziesięciu punktów tarcia, a każdy z nich wymaga innego środka smarnego. Na trzpienie rolek i osie zawiasów nakłada się smar silikonowy w sprayu, na łańcuch napędu smar teflonowy w płynie, a na uszczelkę dolną talk techniczny, który chroni EPDM przed sklejaniem zimą.

Błędy przy regulacji docisku, które psują bramę garażową

Najczęstszym błędem jest dokręcanie sprężyny „na wyczucie" bez kontroli tabliczki znamionowej, ponieważ każdy dodatkowy obrót zwiększa siłę o 30-40 N, a już pięć dodatkowych obrotów potrafi przeciążyć wał napędowy i zniszczyć jego łożyska w ciągu kilku tygodni. Po przekroczeniu nośności łożyska zaczynają wydawać charakterystyczny gwizd, a potem dochodzi do zatarcia i awarii napędu.

Drugi grzech to smarowanie sprężyn skrętnych, które magazynują energię obrotową, a obecność smaru zmienia współczynnik tarcia między zwojami i powoduje, że sprężyna „skacze" przy zwalnianiu napinacza. Suche sprężyny pracują cicho i przewidywalnie, a jedyną konserwacją jest ich okresowe czyszczenie suchą szczotką.

Regulacja krańcówek bramy garażowej bez wcześniejszego skasowania pamięci napędu to kolejny błąd, bo sterownik działa na starych wartościach i natychmiast po zamknięciu uruchamia procedurę awaryjną. W konsekwencji napęd zatrzymuje się w losowych miejscach, a użytkownik dochodzi do wniosku, że automatyka jest wadliwa.

Luz bramy garażowej większy niż 4 mm oznacza najczęściej zużycie dolnej uszczelki, a nie problem z naciągiem sprężyny. Wymiana uszczelki na nową z EPDM o twardości 65 Shore'a przywraca pierwotny docisk bez konieczności dotykania sprężyn, co znacząco skraca czas pracy i eliminuje ryzyko.

Wiele osób zapomina o sprawdzeniu węgarków, czyli odległości między ścianą a boczną krawędzią otworu. Węgarek mniejszy niż 90 mm wymusza zastosowanie kątownika dystansowego, a jego brak powoduje, że panel ociera o tynk przy każd cyklu i z czasem rysuje uszczelkę boczną, tworząc nieszczelność, przez którą do garażu dostaje się woda.

Regulacja docisku bramy garażowej przeprowadzona bez poziomicy to praca po omacku, bo prowadnice mogą mieć spadek 3-4 mm na całej wysokości i wizualnie wyglądają prosto. Poziomica laserowa lub nawet klasyczna 60 cm pozwala wykryć te odchylenia w ciągu minuty, a ich korekta zajmuje kolejne pięć minut z kluczem 13 mm.

Brama garażowa nie domyka się co zrobić, gdy na uszczelce widać ślady wody albo liści? To znak, że nie chodzi o naciąg, lecz o zatkane odprowadzenie wody w profilu progowym. Wyczyść rowek odpływowy, sprawdź drożność otworów 8 mm w progu i ponownie wyreguluj docisk, a szczelność wróci do normy.

Kiedy wymienić zamiast regulować?

Regulacja ma sens do momentu, gdy koszt naprawy nie przekracza 60% wartości nowej bramy, a pozostałe elementy nie wykazują zmęczenia materiału. Sprężyny pęknięte wzdłuż osi, panele z wgnieceniami większymi niż 30 mm oraz napęd z przepalonym sterownikiem to sygnał, że ekonomiczniej będzie wymienić cały zestaw, bo kumulacja kosztów części i robocizny zjada przewagę nad nowym produktem.

Jak wyregulować sprężyny bramy garażowej, gdy brama waży ponad 180 kg? W takich przypadkach stosuje się podwójny zestaw sprężyn skrętnych po obu stronach wału, a regulacja wymaga synchronizacji naciągu, by różnica między stronami nie przekraczała 5 mm. Niesynchronizowane sprężyny prowadzą do skosu skrzydła i przyspieszonego zużycia prowadnic.

Regulacja napędu bramy segmentowej kończy się zawsze testem równomierności docisku w trzech punktach: lewy narożnik, prawy narożnik i środek. Kartkę papieru A4 wsuniętą pod uszczelkę brama powinna przytrzymać z jednakową siłą w każdym miejscu, a jej wyciągnięcie wymagać użycia obu rąk. Różnica siły świadczy o konieczności korekty naciągu jednej ze sprężyn.

Regulacja docisku bramy garażowej wykonywana dwa razy w roku wystarcza, by mechanizm pracował cicho i bezawaryjnie przez piętnaście do dwudziestu lat, o ile pozostałe elementy konserwuje się zgodnie z kalendarzem producenta.

Najczęstsze pytania użytkowników

Czy regulacja docisku wymaga demontażu bramy? Nie. Całą procedurę przeprowadzisz na zamontowanej bramie, odkręcając jedynie osłonę wału napędowego i pokrywę sprężyn. Demontaż konieczny jest tylko przy wymianie paneli lub całego wału.

Ile trwa regulacja sprężyn? Pierwsza regulacja zajmuje około czterdziestu minut, bo wymaga sprawdzenia wszystkich punktów diagnostycznych. Kolejne korekty po roku lub dwóch trwają piętnaście minut.

Co oznacza metaliczny trzask przy zamykaniu? Trzask to zwykle pęknięcie sprężyny skrętnej albo wypadnięcie rolki z prowadnicy. Zablokuj bramę drewnianym klinem i wezwij serwis, bo dalsze użytkowanie grozi wypadnięciem panela.

Czy smar silikonowy nadaje się do uszczelek? Tak, ale w ograniczonej ilości. Na uszczelki EPDM nakładaj smar silikonowy wyłącznie w sprayu, nigdy w żelu, bo żel rozpuszcza gumę.

Regulacja docisku bramy garażowej nie jest czynnością, której trzeba się bać, pod warunkiem że rozumiesz fizykę sprężyny i znasz procedurę bezpieczeństwa. Jedna poprawnie wykonana korekta naciągu potrafi wyeliminować 90% uciążliwych objawów, a kolejne przeglądy zajmują coraz mniej czasu, bo mechanizm pracuje stabilniej.

Źródła i normy: PN-EN 12604 „Bramy aspekty mechaniczne wymagania"; PN-EN 12605 „Bramy aspekty mechaniczne metody badań"; Dyrektywa Maszynowa 2006/42/WE; katalogi techniczne producentów sprężyn (Torsion Spring Association); normy producentów napędów (FAAC, Came, Beninca, Hörmann, Wiśniowski) dostępne na ich stronach serwisowych.
