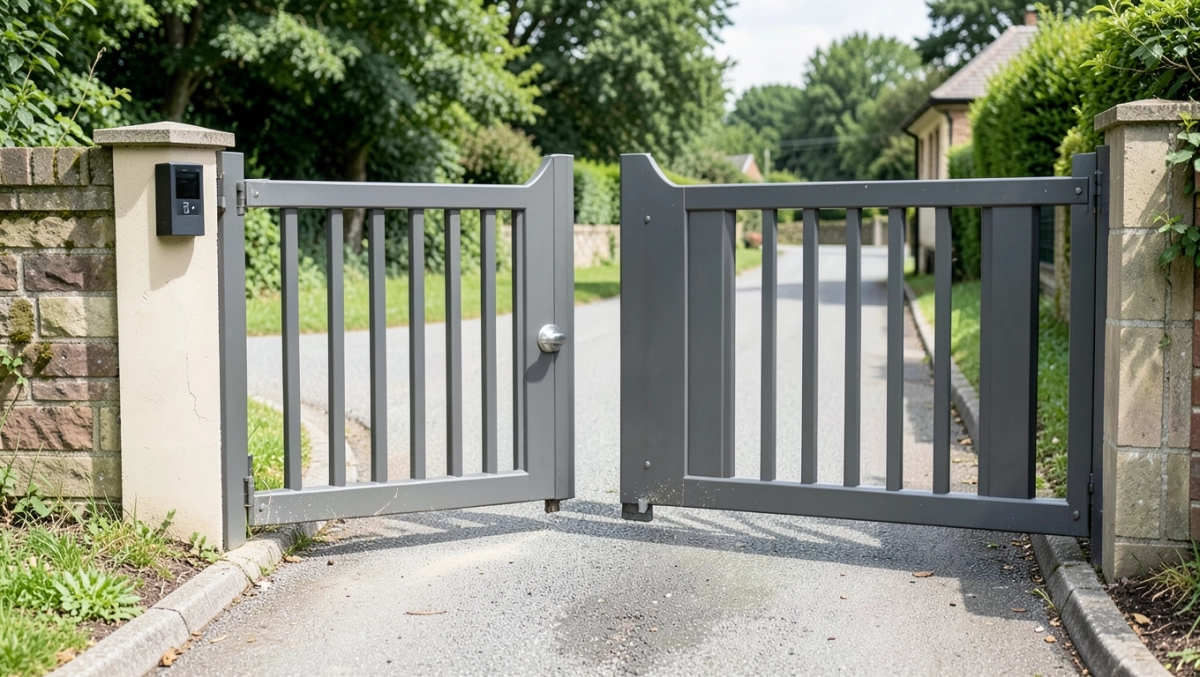

Regulacja bramy dwuskrzydłowej krok po kroku bez fachowca

Brama dwuskrzydłowa, która zaczyna trzeć o słupek, nie domyka się równo albo wydaje z siebie metaliczny zgrzyt przy każdym otwarciu, potrafi doprowadzić do białej gorączki nawet cierpliwego właściciela posesji. Problem prawie nigdy nie leży w samym skrzydle zwykle winowajcą jest rozregulowany zawias, zużyta tuleja albo źle ustawiony ogranicznik, a nie cała konstrukcja. Wystarczy kilka precyzyjnych kroków, by przywrócić płynność ruchu, wyciszyć pracę napędu i uniknąć kosztownej wymiany elementów, które technicznie nadal mogą służyć przez lata.

• Kiedy regulacja zawiasów bramy dwuskrzydłowej naprawdę pomaga
• Ustawienie napędu i ograniczników skrzydeł bramy
• Najczęstsze błędy przy regulacji bramy dwuskrzydłowej

Kiedy regulacja zawiasów bramy dwuskrzydłowej naprawdę pomaga

Zanim sięgniemy po klucz, trzeba rozdzielić dwie kategorie usterek: te wynikające z bieżącego zużycia i te będące pokłosiem błędu montażowego. Pierwsze objawiają się stopniowo skrzydło opada o 2-4 mm rocznie, bo oś zawiasa ściera się w gnieździe, a smar wytrąca się z rowków. Drugie pojawiają się od pierwszego sezonu użytkowania, gdy montażysta ustawił zawiasy bez zachowania pionu lub źle dobrał ich nośność do masy skrzydła.

Regulacja ma sens wtedy, gdy luz zawiasowy nie przekracza 5 mm, a słupek zachowuje stabilność. Większy luz oznacza już zużycie gniazda wtedy sama regulacja nie wystarczy, potrzebna jest tuleja dystansowa albo wymiana zawiasu. Warto też sprawdzić, czy skrzydło nie ugina się pod własnym ciężarem; profil stalowy 60×40 mm przy skrzydle szerszym niż 2,2 m bez wzmocnienia poziomego będzie się paczył niezależnie od tego, jak perfekcyjnie ustawimy zawiasy.

Kluczowym narzędziem jest poziomica o długości co najmniej 60 cm oraz klucz imbusowy dopasowany do śrub rzymskich zawiasu. Bez kontrolowania pionu w dwóch prostopadłych płaszczyznach każda korekta będzie zgadywaniem. Przydaje się też suwmiarka pomiary luzu wyrażone w dziesiątych milimetra pozwalają ocenić, czy mamy do czynienia z naturalnym osiadaniem, czy z poważniejszą deformacją.

W bramach montowanych na fundamencie punktowym, bez podmurówki betonowej, słupek narożny pracuje inaczej niż w bramie murowanej. Norma PN-EN 12839 definiuje dopuszczalne odchylenie osi słupka do 5 mm na wysokości 2 m, ale w praktyce grunt gliniasty potrafi przesunąć słupek o 8-12 mm w ciągu trzech lat. Regulacja zawiasu nie skompensuje ruchu fundamentu trzeba najpierw ustabilizować słupek kotwą chemiczną lub obejmą śrubową.

Procedura krok po kroku dla zawiasu trójskrzydełowego

Trójskrzydełowy zawias regulowany (najczęściej spotykany w bramach posesyjnych) ma trzy punkty kalibracji: oś pionową, docisk w poziomie i kąt otwarcia. Oś pionową kontroluje śruba rzymska u góry jej obrót o ćwierć obrotu przesuwa skrzydło o około 1,5 mm. Ta śruba odpowiada jednocześnie za kompensację osiadania, więc przy bramie ważącej 80-120 kg na skrzydło będzie wymagała korekty co 18-24 miesięcy, nie rzadziej.

Docisk poziomy reguluje się śrubą boczną, która działa jak klin wciskający trzpień głębiej w tuleję. Zbyt mocne dokręcenie tej śruby powoduje, że skrzydło zaczyna się zatrzymywać w połowie otwarcia tuleja klinuje się na trzpieniu. Zbyt luźne skrzydło będzie miało luz boczny, co objawia się stukaniem przy wietrze. Optymalny moment to taki, w którym po silnym pchnięciu ręką skrzydło wykonuje jedno pełne wahanie i zatrzymuje się, a nie drga jak huśtawka przez kilka sekund.

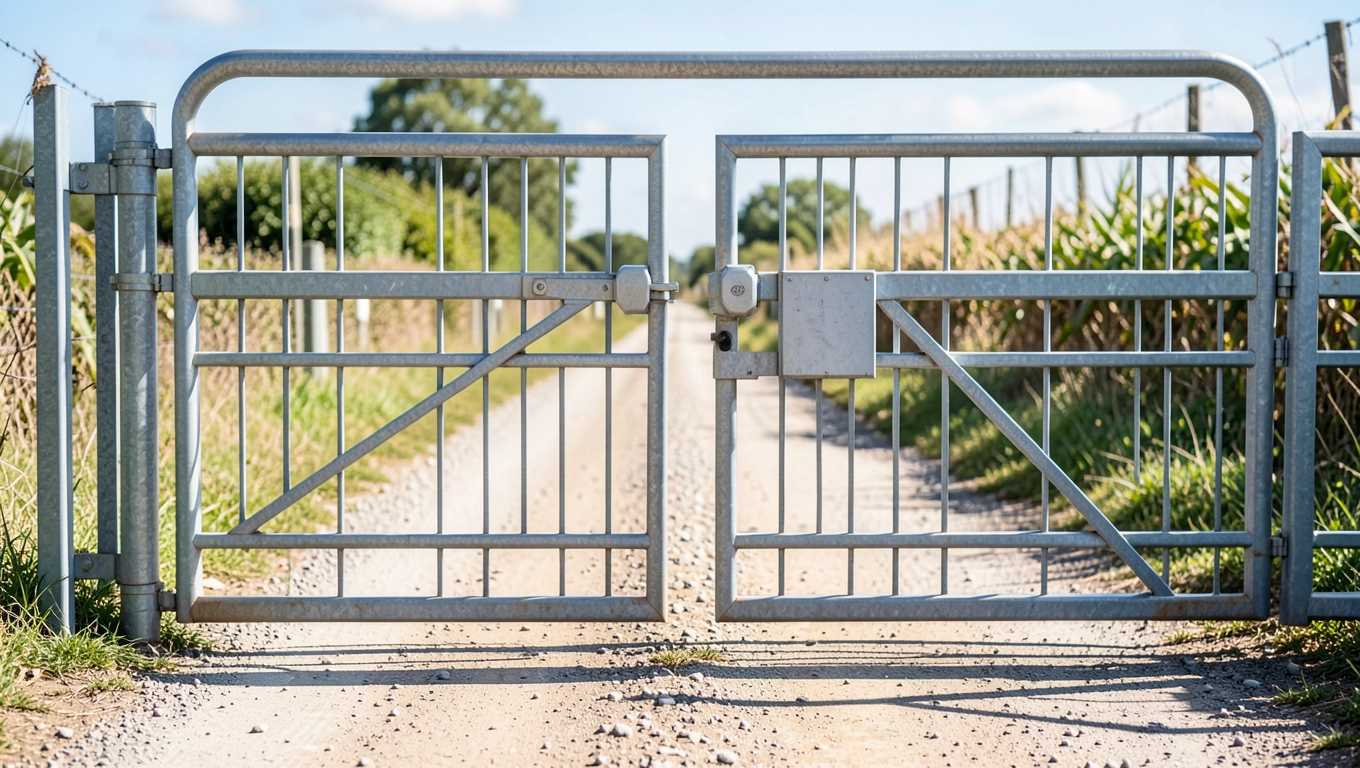

Kąt otwarcia ogranicza śruba stopowa w dolnym zawiasie. Jej prawidłowe ustawienie zależy od tego, czy brama otwiera się do wewnątrz, czy na zewnątrz posesji. Przy otwarciu do wewnątrz śruba powinna blokować skrzydło w pozycji 90° z tolerancją plus minus 2°. Przy otwarciu na zewnątrz ta wartość rośnie do 110-115°, bo inaczej skrzydło będzie się cofać pod wpływem ciężaru własnego. Warto znać tę zależność, bo regulacja "na oko" zwykle kończy się tym, że brama nie domyka się do końca lub uderza o ogrodzenie.

• Sprawdź pion słupka poziomicą 60 cm w dwóch prostopadłych osiach odchyłka powyżej 5 mm wymaga stabilizacji fundamentu, nie regulacji zawiasu.
• Zmierz luz na trzpieniu zawiasu suwmiarką do 0,3 mm luz jest normalny, powyżej 1 mm wymaga wymiany tulei.
• Poluzuj obie śruby regulacyjne o jeden obrót przed jakąkolwiek korektą, by uniknąć klinowania trzpienia w gnieździe.
• Po każdej korekcie wykonaj pięć pełnych cykli otwarcia i zamknięcia, by zweryfikować efekt w warunkach obciążenia.

Ustawienie napędu i ograniczników skrzydeł bramy

Napęd bramowy to nie silnik, który sam decyduje, gdzie ma się zatrzymać. Pozycję końcową wyznaczają mechaniczne ograniczniki w bramach dwuskrzydłowych są to zazwyczaj płaskowniki stalowe przykręcone do słupka lub do podłoża. Ich lokalizacja musi być zsynchronizowana z czujnikami krańcowymi w siłowniku, bo napęd zatrzymuje się w miejscu, gdzie wykryje wzrost oporu, a nie tam, gdzie fizycznie kończy się skrzydło.

Ogranicznik otwarcia powinien być ustawiony 15-20 mm przed fizyczną barierą (słupkiem, murem, krawężnikiem). Dlaczego nie równo? Bo siłownik po wyłączeniu nie zatrzymuje się natychmiast jego bezwładność przy skrzydle 100 kg wynosi około 30-50 mm dodatkowego ruchu. Bez marginesu brama będzie uderzać o ogranicznik przy każdym otwarciu, a te uderzenia kumulują się w łożyskach siłownika i skracają jego żywotność o 30-40%.

Kalibracja ramion siłownika

Ramiona siłownika łączą się ze skrzydłem przez sworzeń, którego pozycja wpływa na moment obrotowy całego układu. Przy zbyt krótkim ramieniu napęd traci siłę uchodzącą na przełamanie oporu zawiasu. Przy zbyt długim ramieniu skrzydło porusza się zbyt szybko na początku i zbyt wolno przy końcu otwarcia, co objawia się szarpnięciem. Norma PN-EN 12453 wymaga, by prędkość krawędzi skrzydła w strefie niebezpiecznej nie przekraczała 0,5 m/s regulacja ramion pozwala to osiągnąć bez ingerencji w elektronikę sterownika.

Optymalna długość ramienia to taka, przy której kąt między ramieniem a skrzydłem w pozycji zamkniętej wynosi 30-45°. Mniejszy kąt oznacza, że napęd musi pokonać martwy punkt zawiasu przy każdym uruchomieniu, większy że szczytowy moment obrotowy przypada na środek otwarcia, co jest mniej ekonomiczne dla silnika. W praktyce oznacza to, że ramię nie powinno być krótsze niż 35 cm i nie dłuższe niż 55 cm przy standardowym skrzydle 2 m szerokości.

Ograniczniki mechaniczne a magnetyczne

Tradycyjne ograniczniki mechaniczne z blachy stalowej 5 mm są tanie i niezawodne, ale wymagają precyzyjnego ustawienia raz na sezon, bo temperatura powoduje rozszerzalność metalu o 0,01 mm na każdy metr przy zmianie o 10°C. Ograniczniki magnetyczne (kontaktrony) reagują na magnes neodymowy na skrzydle i pozwalają na regulację z dokładnością do 2 mm bez luzów mechanicznych, ale kosztują 4-6 razy więcej i wymagają okablowania.

W warunkach domowych brama otwiera się średnio 8-12 razy dziennie, co daje około 4 000 cykli rocznie. Różnica w trwałości między ogranicznikiem mechanicznym a enkoderowym staje się istotna dopiero po 50 latach użytkowania, więc dla typowej posesji wybór ogranicznika mechanicznego ma sens ekonomiczny. Inwestycja w kontaktron lub enkoder uzasadnia się w bramach firmowych z 200+ cyklami dziennie.

Najczęstsze błędy przy regulacji bramy dwuskrzydłowej

Pierwszy grzech to dokręcanie śruby regulacyjnej bez poluzowania przeciwległej. Śruba rzymska w zawiasie działa na zasadzie stożka rozporowego dokręcenie jednej strony bez zwolnienia drugiej klinuje cały mechanizm. Efektem jest pozorna sztywność zawiasu, która po kilku tygodniach wraca do pierwotnego luzu, ale z dodatkowym zużyciem gwintu. Prawidłowa procedura wymaga zawsze poluzowania przeciwległej nakrętki o jeden obrót przed dokręceniem właściwej śruby.

Drugi błąd to regulacja jednego zawiasu bez sprawdzenia drugiego. Brama dwuskrzydłowa przenosi obciążenia nierównomiernie skrzydło z zamkiem jest średnio o 8-12 kg cięższe od biernego, bo zamek, klamka i ewentualna listwa zębata napędu dodają masy. To oznacza, że zawias dolny tego skrzydła zużywa się szybciej i wymaga częstszej korekty. Regulacja obu zawiasów jednocześnie, nawet jeśli tylko jeden wydaje się problematyczny, zapobiega sytuacji, w której po korekcie jednego zawiasu drugi zaczyna przeciążać skrzydło w drugą stronę.

Trzeci błąd, wyjątkowo kosztowny, to smarowanie zawiasu smarem uniwersalnym w sprayu. Taki smar ma bazę rozpuszczalnikową, która w ciągu 3-4 miesięcy odparowuje, zostawiając gęsty osad na trzpieniu. Ten osad działa jak pasta ścierna i przyspiesza zużycie zawiasu o 40-60%. Do zawiasów bramowych stosuje się smar stały na bazie litowej (klasa konsystencji NLGI 2) lub grafitowy, który nie wysycha i zachowuje właściwości przez 24-36 miesięcy nawet w temperaturze od -25°C do +80°C.

Czwarty błąd, technicznie najpoważniejszy, to ignorowanie synchronizacji skrzydeł w napędzie. Siłowniki bramy dwuskrzydłowej muszą pracować w sekwencji: najpierw otwiera się skrzydło bierne (z zamkiem), potem aktywne, z opóźnieniem 1,5-2 sekundy. Ta sekwencja zapobiega kolizji skrzydeł w strefie środkowej i jest wymagana przez normę PN-EN 12453. Brama, w której oba skrzydła otwierają się jednocześnie, w ciągu roku uderza o siebie 2 000-3 000 razy, deformując krawędzie i rozstrajając napęd.

Kiedy regulacja nie wystarczy

Regulacja jest operacją konserwacyjną, nie naprawczą. Jeśli słupek bramy ma odchyłkę od pionu przekraczającą 15 mm, tuleja zawiasu jest zużyta na głębokość większą niż 1,5 mm, albo skrzydło ma widoczną deformację (skrzynka na listwie nożowej nie domyka się mimo korekty zawiasu), regulacja nie rozwiąże problemu. W takich przypadkach potrzebna jest wymiana tulei, rektyfikacja słupka lub prostowanie skrzydła na ramie naprawczej.

Fundament punktowy słupka, który osiadł nierównomiernie, też wymaga interwencji poza zakresem regulacji. Obciążenie bramy dwuskrzydłowej o masie własnej 180-240 kg rozkłada się na fundament siłą 2,8-3,6 kN. Fundament o wymiarach 40×40×80 cm w gruncie gliniastym, niewystarczająco zagęszczonym, osiada 3-5 mm rocznie. Po sześciu latach mamy 18-30 mm osiadania, czyli więcej niż pozwala jakakolwiek regulacja zawiasu. Rozwiązaniem jest podbicie fundamentu lub montaż słupka na kotwie chemicznej w istniejącym fundamencie.

• Regulacja nie pomoże, gdy słupek jest pochylony więcej niż 15 mm od pionu na wysokości 2 m.
• Regulacja nie pomoże, gdy tuleja ma widoczne wgniecenia lub owalne zużycie powyżej 1,5 mm.
• Regulacja nie pomoże, gdy rama skrzydła ma ugięcie większe niż 8 mm na długości 2 m.
• Regulacja nie pomoże, gdy napęd pobiera prąd o 20% wyższy niż nominalny bez obciążenia.

Ostatni element, o którym warto pamiętać, to dokumentacja. Po każdej regulacji zapisz datę, zakres korekty (o ile obrotów śruby w którą stronę) oraz obserwowane parametry pracy. Ten prosty nawyk pozwala przewidzieć, kiedy następna korekta będzie konieczna, i szybko zauważyć, gdy zużycie przyspiesza. Brama dwuskrzydłowa dobrze ustawiona i regularnie kontrolowana pracuje bez problemu przez 15-20 lat; zaniedbana wymaga poważnej interwencji po 6-8 latach.

Jeśli po wykonaniu opisanych czynności brama nadal pracuje nierówno, a nie masz doświadczenia w spawaniu lub pracy z fundamentami, skonsultuj się z monterem posiadającym uprawnienia SEP do 1 kV. Regulacja zawiasów to jedno, ale ingerencja w napęd elektryczny bez odpowiednich kwalifikacji może skończyć się utratą gwarancji siłownika albo, co gorsza, porażeniem przy nieodłączonym napięciu.
