Schemat garażu blaszanego: rysunki, wymiary i projekt krok po kroku

Zanim poświęcisz weekend na ocieplanie blaszaka, poświęć dwie minuty na tę lekturę. Dobrze zaplanowany schemat ocieplenia garażu blaszanego potrafi obciąć straty ciepła nawet o 70%, a w ogrzewanym warsztacie przełożyć się na kilkaset złotych rocznej oszczędności. Trzy decyzje decydują o wszystkim: wybór materiału izolacyjnego, poprowadzenie paroizolacji oraz sposób przygotowania styku podłogi z gruntem.

• Schemat ocieplenia blaszaka od wewnątrz krok po kroku
• Schemat warstw ściany i dachu w garażu blaszanym
• Schemat podłogi i bramy w garażu blaszanym
• Wentylacja, koszty i roczna konserwacja

Schemat ocieplenia blaszaka od wewnątrz krok po kroku

Najpierw diagnoza, potem ekipa. Kondensacja pary wodnej na blaszanej ścianie tuż po mroźnej nocy to klasyczny sygnał, że garaż oddaje ciepło szybciej, niż je akumuluje. Charakterystyczny metaliczny zapach, lodowe nawisy przy posadzce i różnica temperatur przekraczająca 15°C między wnętrzem a podwórkiem tworzą prostą listę kontrolną. Kiedy trzy z tych objawów pojawiają się jednocześnie, sama blacha nie wystarczy.

Wybór izolacji termicznej warto oprzeć na współczynniku lambda oraz wymaganiach normy PN-EN ISO 6946. Poniższe zestawienie pokazuje pięć materiałów najczęściej stosowanych w 2026 roku wraz z ich grubościami, zachowaniem wobec pary wodnej oraz orientacyjnymi cenami rynkowymi:

Piana zamkniętokomórkowa wygrywa w garażach, które mają pełnić funkcję warsztatu lub biura. Struktura o gęstości 35-50 kg/m³ nie przepuszcza pary wodnej, więc paroizolacja staje się zbędna. Jej słabość to cena i konieczność natrysku przez autoryzowaną ekipę z agregatem o temperaturze 50-60°C. Styropian grafitowy działa inaczej: dodatek grafitu pochłania promieniowanie cieplne i obniża lambda o 15-20% względem białego EPS.

Prace zaczynają się od odrdzewienia ścian. Szczotka druciana, odrdzewiacz fosforanowy i farba antykorozyjna tworzą bazę, bez której rdza pod izolacją będzie postępować latami. Drugi etap to ruszt z profili CW lub łat sosnowych 4x6 cm rozstawionych co 60 cm. Rozstaw wynika z szerokości płyty OSB 12 mm lub płyty gipsowo-kartonowej mrozoodpornej, które zamkną konstrukcję od środka.

Między łatami układa się izolację na wcisk, lekko dociskając do blachy. Folia polietylenowa 0,2 mm kładziona od strony ciepłej garażu, z zakładką 10 cm i klejona taśmą aluminiową, blokuje wilgoć. Mechanizm jest prosty: para wodna migruje od strony ciepłej do zimnej, więc bariera po ciepłej stronie zatrzymuje ją, zanim skropli się na blasze. Bez tej warstwy wełna mineralna wchłania wodę i traci właściwości izolacyjne.

Zanim ruszysz do marketu, wydrukuj tę listę: odrdzewienie i antykorozja, ruszt z rozstawem 60 cm, izolacja termiczna na wcisk, folia PE 0,2 mm z zakładką 10 cm, taśma aluminiowa do łączeń, OSB 12 mm lub GK mrozoodporny, listwy wykończeniowe, kratki wentylacyjne, uszczelki EPDM do bramy.

Schemat warstw ściany i dachu w garażu blaszanym

Dach odpowiada za 30-40% strat ciepła, a w blaszakach często więcej, bo blacha nagrzewa się latem do 60°C. Schemat warstw wygląda identycznie jak na ścianie, ale wymaga większej grubości izolacji. Różnica bierze się z fizyki: temperatura pod dachem rośnie szybciej niż przy posadzce, więc gradient termiczny jest wyższy.

Od wewnątrz kolejność wygląda tak: blacha trapezowa, szczelina wentylacyjna 2-3 cm, izolacja termiczna, folia paroizolacyjna, płyta OSB 12 mm. Szczelina wentylacyjna zapobiega kondensacji, bo para wodna, która przeniknie przez folię, nie osiada na blasze, lecz trafia w strumień powietrza odprowadzany kratkami w kalenicy. W blaszakach z dachem jednoskosnym warto dodać filc antykondensacyjny, który wchłania wilgoć do 1 l/m² i oddaje ją przy spadku wilgotności.

Styropian grafitowy o grubości 8-10 cm sprawdza się pod dachem, gdy liczy się każdy centymetr wysokości wjazdu. Przy lambdzie 0,030 W/(m·K) daje opór cieplny R = 3,0-3,3 m²·K/W, co odpowiada wymaganiom WT 2025 dla strefy przejściowej. Piana PUR zamkniętokomórkowa osiąga taki sam wynik przy grubości 6-7 cm, lecz wymaga natrysku, więc trudniej ją ułożyć samodzielnie.

Antyradiacyjne farby odbijowe na dach stanowią uzupełnienie schematu. Farba aluminiowa o współczynniku SRI powyżej 80 obniża temperaturę blachy o 10-15°C w pełnym słońcu. Nakłada się ją w dwóch warstwach na czystą, odtłuszczoną blachę, z zachowaniem odstępu 24 godzin między pociągnięciami. Ten zabieg nie zastępuje izolacji, lecz ją wspiera, bo mniejsza amplituda temperatur oznacza mniejsze naprężenia dla warstw.

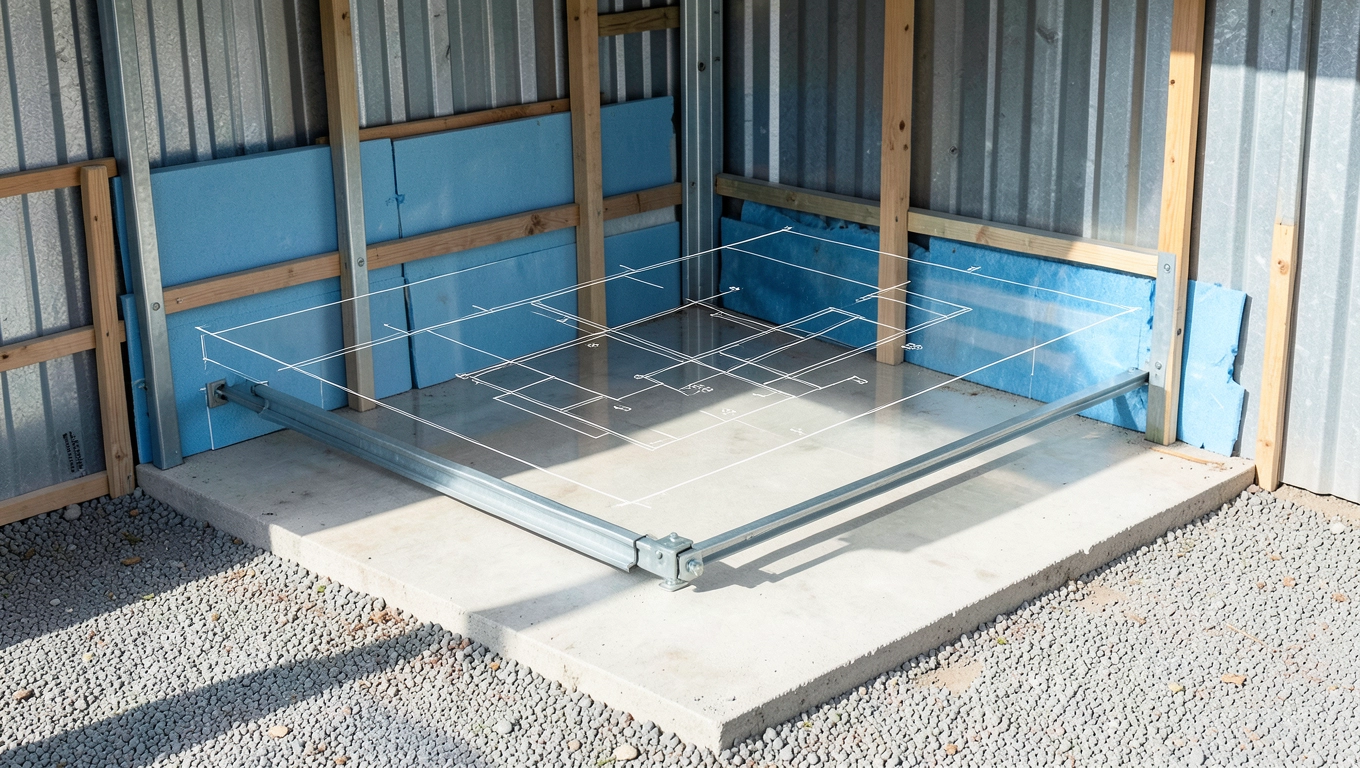

Schemat podłogi i bramy w garażu blaszanym

Tu większość ekip popełnia błąd. Ocieplone ściany, dach bez mostków termicznych, a posadzka leży bezpośrednio na gruncie. Efekt: zimne stopy, roszenie przy posadzce, pleśń przy listwach. Podłoga blaszaka wymaga wieniec XPS 5 cm obwodowo, folię PE 0,2 mm i wylewkę C20/25 o grubości 12-15 cm zbrojoną siatką fi 6 mm. Dylatacja obwodowa z taśmy PE 5 mm chroni wylewkę przed spękaniami.

Bez wieniec obwodowego ciepło ucieka mostkami liniowymi przy styku ściany z posadzką. Straty sięgają 15-20% całkowitego bilansu cieplnego, co obala sens każdej inwestycji w ściany. Dlatego schemat garażu blaszanego zaczyna się od gruntu, a nie od ścian. Wiener XPS 300 kPa wytrzymuje obciążenie samochodu osobowego i ma lambdę 0,032-0,035 W/(m·K), więc przy 5 cm daje opór R = 1,4 m²·K/W.

Brama uchylna to drugi słaby punkt schematu. Skrzydło z blachy trapezowej przewodzi ciepło kilkadziesiąt razy szybciej niż ściana z 8 cm styropianu. Uszczelki EPDM na całym obwodzie, próg z kauczuku EPDM 30x40 mm i dodatkowa kurtyna paskowa PCW redukują infiltrację powietrza o 60-70%. Mechanizm: każdy milimetr szczeliny to kanał konwekcji, który zimą potrafi wyrzucić kilka kilowatów na godzinę.

Pomijanie wieniec XPS przy posadzce to najdroższy błąd w całym projekcie. Ocieplone ściany bez odcięcia gruntu zamieniają garaż w radiator oddający ciepło do ziemi. Przy 5 cm XPS i wylewce 12 cm różnica temperatury podłogi wynosi 4-6°C względem wariantu bez izolacji.

Okna w blaszaku nie są obowiązkowe, ale jeśli się pojawiają, wymagają pakietu dwuszybowego z ramką ciepłą. Profil PCV 5-komorowy o Ug = 1,1 W/(m²·K) eliminuje efekt zimnej szyby, który przy ramce aluminiowej potrafi tworzyć lokalne mostki termiczne. Rozmiar okna 60x80 cm wystarcza do doświetlenia wnętrza bez nadmiernych strat.

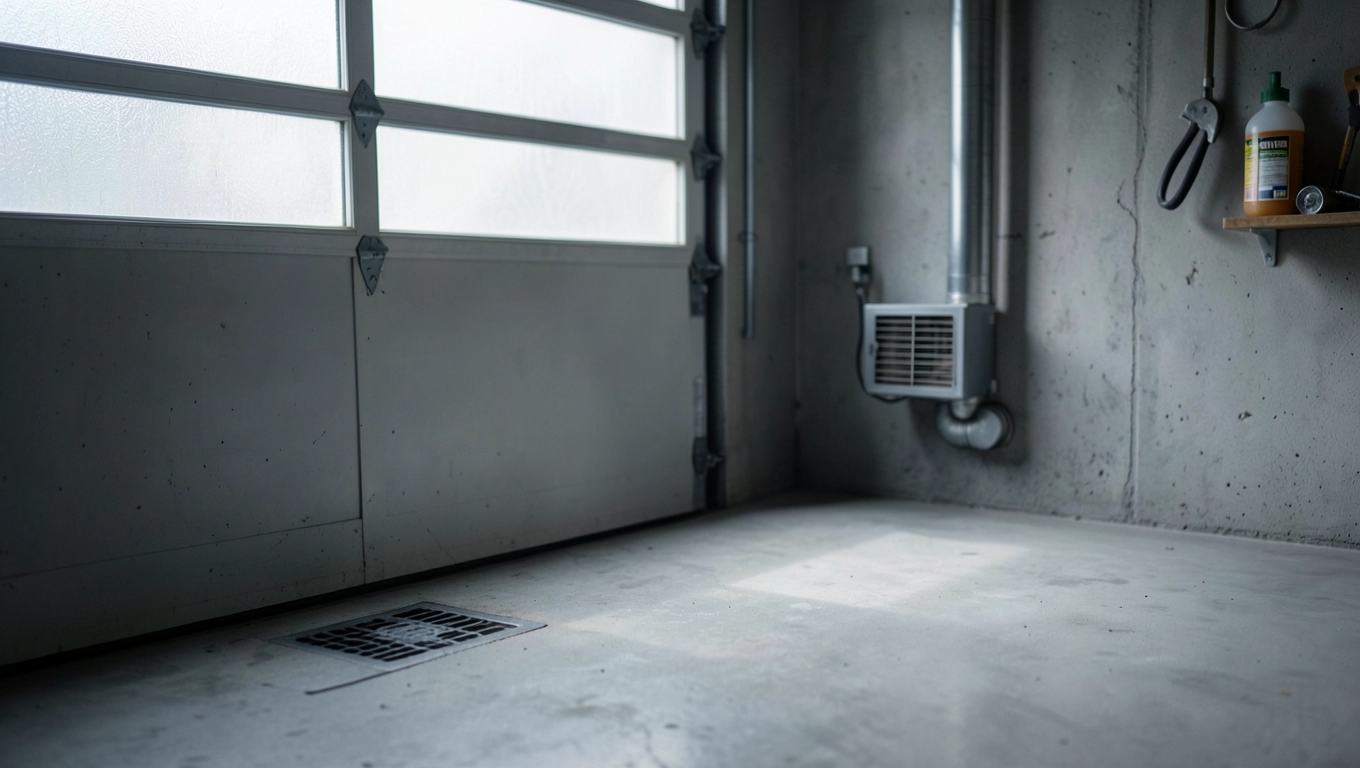

Wentylacja, koszty i roczna konserwacja

Norma WT 2025 rozróżnia dwa scenariusze. W garażu nieogrzewanym wystarczy 0,04 m² nawiewu na jedno stanowisko samochodowe, czyli kratka 20x20 cm. W ogrzewanym warsztacie obowiązuje wymiana 1,5 objętości na godzinę, co przy 3x5 m i wysokości 2,5 m daje 56 m³/h. Kratki nawiewne montuje się nisko, 20-30 cm nad posadzką, a wywiewne pod samym dachem, po przekątnej wnętrza. Konwekcja naturalna robi resztę.

Bez wentylacji skropliny wracają. Para wodna z oddechu, schnących części i samej gleby pod posadzką szuka drogi ucieczki, a trafia na zimną blachę. W ciągu roku taka kondensacja potrafi zjeść 0,1-0,2 mm blachy od wewnątrz, czego nie widać, dopóki nie pojawi się dziura. Kratka higrometryczna za 40 zł automatycznie reguluje przepływ, co przy wilgotności powyżej 65% otwiera dodatkowy kanał.

Tabela kosztów dla typowego blaszaka 3x5 m (ściany 27 m², dach 15 m², brama 6 m²):

Piana PUR zwraca się najszybciej, mimo wyższej ceny. Brak paroizolacji, brak rusztu i krótszy czas montażu kompensują droższy materiał. W wariancie warsztatowym, gdzie grzałka elektryczna 2 kW pracuje średnio 4 godziny dziennie przez 180 dni, oszczędność w stosunku do blaszaka bez izolacji sięga 600-900 zł rocznie. Po dwóch sezonach różnica w cenie zwraca się sama.

Siedem pułapek czeka na nieostrożnych. Klejenie styropianu bezpośrednio do blachy bez rusztu powoduje kondensację pod warstwą. Pominięcie paroizolacji przy wełnie mineralnej kończy się przemoczeniem i utratą izolacyjności. Brak kratek wentylacyjnych wiedzie prosto do korozji od wewnątrz. Zasypanie styku podłoga-ściana odcina drogę powietrza i tworzy worki wilgoci. Ocieplenie samych ścian bez dachu zostawia 30% strat otwartych. Pianka montażowa zamiast kleju do styropianu nie daje trwałego połączenia, bo PU nie współpracuje z EPS. Folia od zewnątrz zamiast od wewnątrz odwraca całą logikę bariery parowej.

Raz w roku blaszak wymaga przeglądu. Kontrola szczelności uszczelek EPDM przy bramie, czyszczenie kratek wentylacyjnych z pajęczyn, sprawdzenie folii paroizolacyjnej w miejscach mocowania oświetlenia. Farba antykorozyjna na zewnątrz odnawiana co 5-7 lat zachowuje blachę w dobrej kondycji przez kolejne dwie dekady.

Schemat garażu blaszanego z prawdziwego zdarzenia zaczyna się od gruntu, idzie przez ściany, kończy na dachu i bramie. Każda warstwa ma swoją fizykę, a każdy materiał swoje ograniczenia. Zestawienie lambda, oporu cieplnego i ceny w jednym miejscu pozwala wybrać wariant, który zwraca się najszybciej, zamiast opierać się wyłącznie na cenie metra kwadratowego izolacji.

Źródła danych i normy

• Warunki Techniczne 2025 (WT 2025) rozporządzenie Ministra Rozwoju i Technologii w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie
• PN-EN ISO 6946 obliczanie oporu cieplnego i współczynnika przenikania ciepła
• PN-EN 13163 / 13162 specyfikacje wyrobów z EPS i wełny mineralnej
• PN-EN 14315-1 wyroby z pianki PUR stosowane w budownictwie
• Karty techniczne producentów izolacji (Steinbacher, Synthesia, Purios) dane o lambda i gęstości
• Instrukcje ITB dotyczące mostków termicznych przy styku ściana-posadzka
• Ceny rynkowe zebrane z ogólnopolskich platform sprzedażowych materiałów budowlanych, stan na styczeń 2026

Całość artykułu oparto na praktyce wykonawczej oraz aktualnych WT. Ostatnia aktualizacja: styczeń 2026.
