Słupek betonowy na 4 płyty – wymiary, które musisz znać przed zakupem

Wybór słupka do ogrodzenia z prefabrykowanych płyt betonowych to pozornie prosta decyzja, a jednak źle dobrany przekrój albo zbyt płytki fundament potrafi zemścić się po pierwszej zimie. Słupek betonowy na 4 płyty o długości 2,75 m to najczęściej spotykany wariant dla posesji prywatnych, szkół i terenów inwestycyjnych, ale jego wymiary, klasa betonu i sposób osadzenia w gruncie decydują o tym, czy ogrodzenie przetrwa dekadę czy zacznie się przechylać po trzech sezonach.

• Czym jest słupek 4-płytowy i jakie ma wymiary
• Montaż słupka 4-płytowego krok po kroku
• Słupek 4-płytowy a 3- i 5-płytowy porównanie
• Dobór płyt, łączników i daszków do słupka 2,75 m
• Eksploatacja, malowanie i impregnacja
• Kosztorys orientacyjny dla 30 mb ogrodzenia
• Najczęstsze błędy wykonawcze
• Kalkulator liczby słupków

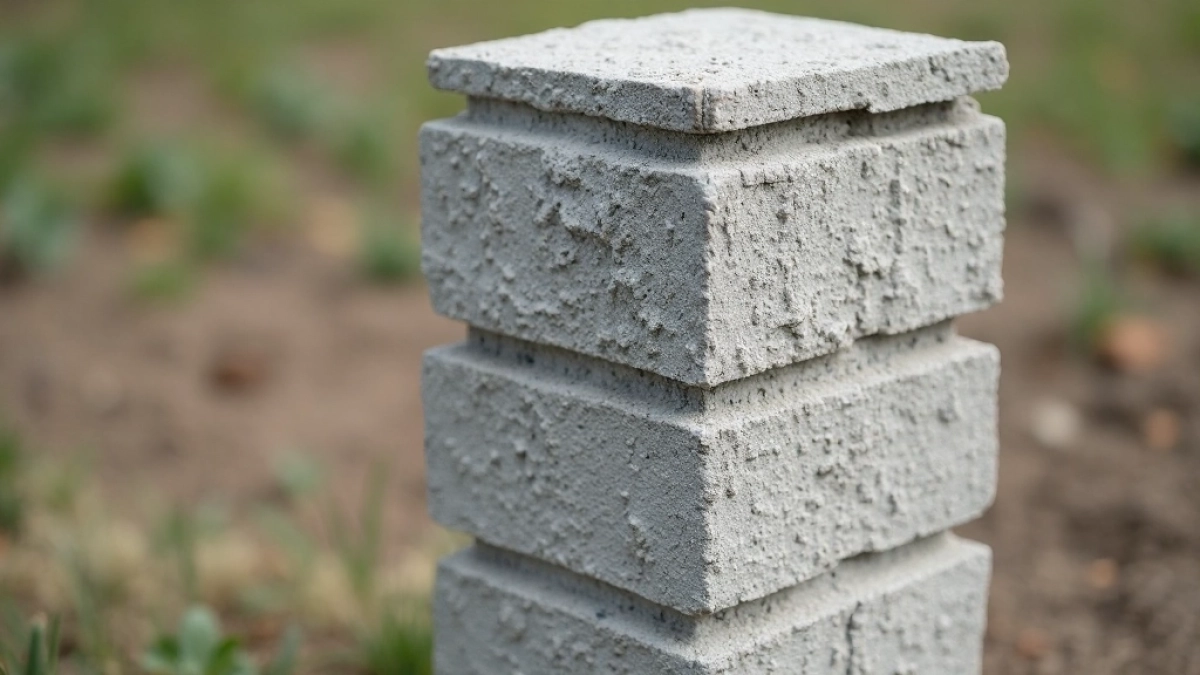

Czym jest słupek 4-płytowy i jakie ma wymiary

To prefabrykowany element ogrodzeniowy z betonu wibrowanego, formowany w stalowej formie w pozycji pionowej, dzięki czemu zyskuje zwartą strukturę i powtarzalne parametry w każdej sztuce. Na przekroju prostokątnym 12 × 14 cm lub kwadratowym 14 × 14 cm biegną cztery symetryczne rowki (tzw. wpusty), w które wsuwa się krawędzie płyt ażurowych lub pełnych. Taka geometria eliminuje konieczność spawania czy murowania łączników, a jednocześnie rozkłada obciążenie wiatrem równomiernie na cały obrys ogrodzenia.

Standardowa długość 275 cm wynika z prostego rachunku: około 180 cm widocznej wysokości nad gruntem plus 80-95 cm na fundament. Sam słupek waży od 75 do 95 kg w zależności od gęstości mieszanki i klasy ekspozycji, co wymaga transportu wózkiem widłowym lub co najmniej trzema osobami przy ręcznym przenoszeniu. Masa robocza jest przy tym nie do przeskoczenia, bo lekki słupek zwykle oznacza gorszy stos okruchowy kruszywa i mniejszą odporność na cykle zamrażania.

Produkty zgodne z normą PN-EN 12839 muszą spełniać minimalną wytrzymałość betonu C25/30, a w wariancie mrozoodpornym nawet C30/37 z dodatkiem napowietrzaczy. Klasa ekspozycji XC2, XF1 lub XF3 (zależnie od regionu Polski) determinuje, czy słupek wytrzyma 150 czy 200 cykli zamrażania i rozmrażania bez widocznych rys.

Głębokość osadzenia dlaczego 80-100 cm to nie przesada

Polska leży w strefie przemarzania gruntu od 80 cm (zachód) do 140 cm (północny wschód), więc fundament płytszy niż 80 cm naraża słupek na siły wypierające mróz. Betonowy bloczek opiera się wtedy nie na stabilnym podłożu, lecz na warstwie, która cyklicznie zwiększa objętość o 9% przy zamarzaniu wody w porach. Po kilku sezonach taki słupek zaczyna się pochylać, a cały przęsło traci pion.

Montaż słupka 4-płytowego krok po kroku

Wytyczenie linii ogrodzenia to pierwszy krok, którego nie wolno przyspieszać. Napinacze ze sznurka prowadzi się po zewnętrznym obrysie przyszłego ogrodzenia, a osie słupków oznacza palikami co 250-300 cm. Rozstaw większy niż 3 m powoduje, że płyty pracują jak belki o zbyt dużej rozpiętości i mogą pękać w środku przęsła.

Wykop pod każdy słupek powinien mieć 30 × 30 cm w planie i głębokość 100 cm, a na dnie sypie się 10 cm podsypki z tłucznia 0-31,5 mm. Tłuczeń (nie piasek) pełni tu podwójną funkcję: rozkłada punktowy nacisk słupka na większą powierzchnię gruntu i odprowadza wodę opadową, która przy piasku kapilarnie podciągałaby wilgoć pod beton.

Słupek ustawia się w otworze na klinach z gruzu i kontroluje pion dwukierunkową poziomicą na dwóch sąsiednich ścianach. Pion gubi się błyskawicznie już przy odchyleniu 1 cm na 2,75 m wysokości, a korekta po zalaniu betonem jest praktycznie niemożliwa bez rozkucia fundamentu.

Zalewanie otworu wykonuje się betonem klasy C16/20 lub gotową mieszanką workowaną, warstwami po 20 cm z zagęszczeniem prętem lub wibratorem wgłębnym. Świeży beton nie może mieć kontaktu z wodą gruntową przez pierwsze 24 godziny, dlatego przy wysokim poziomie wód otwór zabezpiecza się rękawem z folii PE.

Płyty wsuwa się w rowki dopiero po 7 dniach wiązania betonu, kiedy fundament osiąga 70% wytrzymałości projektowej. Wcześniejszy montaż obciąża świeży słupek siłami bocznymi i może skutkować mikropęknięciami w strefie przypowierzchniowej, niewidocznymi gołym okiem, ale obniżającymi mrozoodporność.

W gruntach niestabilnych (gliny, namuły, torfy) sam słupek w betonowym fundamencie nie wystarczy. Konieczne jest posadowienie na studni lub mikropalecie do warstwy nośnej, inaczej ogrodzenie zacznie osiadać nierównomiernie już po pierwszym sezonie.

Niezbędne narzędzia

• sznurek murarski i paliki drewniane
• szpadla lub wiertnica glebowa Ø30 cm
• poziomica 60 cm i 120 cm
• miarka, ołówek stolarski
• pojemniki do mieszania betonu lub betoniarka
• wibrator wgłębny lub stalowy pręt Ø16 mm
• klucz do ustawiania klinów dystansowych

Słupek 4-płytowy a 3- i 5-płytowy porównanie

Różnica między wariantami nie ogranicza się do liczby rowków. Słupek 3-płytowy ma zwykle 200 cm długości i masę 55-70 kg, co czyni go lżejszym w transporcie, ale ogranicza widoczną wysokość ogrodzenia do około 120 cm. Taki wariant sprawdza się przy płytach niskich, dekoracyjnych, oddzielających ogród od chodnika, lecz nie spełni wymogów prywatności ani nie zabezpieczy posesji przed wtargnięciem.

Słupek 5-płytowy osiąga 340-350 cm i masę 110-130 kg. Pozwala zbudować ogrodzenie pełne o wysokości 220 cm, stosowane przy obiektach przemysłowych i fermach, gdzie obowiązują normy ochrony przed intruzami. Większa masa to jednak wyższy koszt transportu (potrzebny HDS) i konieczność głębszego fundamentu, minimum 110 cm, bo zwiększona powierzchnia boczna łapie więcej wiatru.

Wybór wariantu wpływa też na koszt materiałowy. Słupek 4-płytowy kosztuje średnio 65-95 zł za sztukę, 3-płytowy 45-70 zł, a 5-płytowy 110-140 zł, przy czym różnica częściowo kompensuje się przez liczbę fundamentów (rozstaw słupów zostaje ten sam).

Dobór płyt, łączników i daszków do słupka 2,75 m

Standardowa płyta ażurowa ma 200 cm szerokości i 50 cm wysokości, a płyta pełna analogicznie. Cztery takie płyty ustawione jedna na drugiej dają przęsło o wysokości 200 cm, które po osadzeniu w rowach słupka 2,75 m zostaje automatycznie cofnięte o 20 cm względem górnej krawędzi słupka. Ten margines chroni płyty przed zalewaniem przez wodę spływającą po słupku i ułatwia montaż daszka ochronnego.

Łączniki stalowe lub polimerowe montuje się w szczelinie między płytami, gdy zachodzi potrzeba dodatkowego usztywnienia przęsła. W codziennej praktyce przy ogrodzeniach do 180 cm wystarczają same rowki słupka, bo betonowe płyty mają na tyle dużą masę (40-55 kg/szt.), że obciążenie wiatrem rozkłada się przez tarcie w wpustach.

Daszek betonowy lub stalowy na szczycie słupka chroni przed wnikaniem wody opadowej w strukturę betonu. Bez daszka woda zalega w górnym otworze technologicznym słupka i przy cyklach zamrażania generuje naprężenia wewnętrzne widoczne po kilku latach jako siatka drobnych rys.

Kiedy nie stosować słupka 4-płytowego

Na terenach o nachyleniu powyżej 10% konieczne jest schodkowanie ogrodzenia z słupkami o zmiennej długości, bo standardowy 2,75 m nie skompensuje różnicy poziomów bez widocznych przerw między płytami. W takiej sytuacji stosuje się słupki krótsze (2,50 m) z mniejszym fundamentem lub dłuższe (3,00 m) z dodatkowym bloczkiem betonowym pod dolną płytą.

Eksploatacja, malowanie i impregnacja

Beton wibrowany z domieszką hydrofobową nie wymaga impregnacji przez pierwsze 3-5 lat eksploatacji, ale po tym okresie warto zabezpieczyć powierzchnię środkiem silikonowym lub akrylowym. Impregnat wnika w pory kapilarne i ogranicza wnikanie wody, która w połączeniu z dwutlenkiem węgla wywołuje karbonatyzację, czyli stopniowe obniżanie pH betonu i korozję zbrojenia.

Malowanie farbą fasadową na bazie akrylu lub silikonu zmienia nie tylko kolor, ale przede wszystkim współczynnik nasiąkliwości. Dwie warstwy farby o łącznej grubości 200 µm redukują wchłanianie wody o 80-90%, co w praktyce wydłuża żywotność słupka o kolejne 10-15 lat.

Przed malowaniem słupek czyści się myjką ciśnieniową 120-150 bar, a po wyschnięciu (minimum 24 godziny) nakłada farbę wałkiem welurowym. Gruntowanie nie jest konieczne przy farbach fasadowych z funkcją penetrującą, ale przyspiesza schnięcie pierwszej warstwy i zmniejsza zużycie.

Kosztorys orientacyjny dla 30 mb ogrodzenia

Dla typowej posesji o obwodzie 30 mb i rozstawie słupków co 2,5 m potrzeba 13 słupków 4-płytowych, 48 płyt ażurowych (4 na przęsło × 12 przęseł) oraz 13 daszków słupkowych i 12 daszków murkowych. Beton na fundamenty to około 1,3 m³ przy otworach 30 × 30 × 100 cm, czyli 13 worków gotowej mieszanki po 25 kg na słupek.

Robocizna ekipy dwuosobowej to zwykle 45-65 zł za mb ogrodzenia kompletnego, czyli dodatkowe 1350-1950 zł. Samodzielny montaż obniża koszt o tę pozycję, ale wymaga co najmniej trzech osób do przenoszenia słupków i minimum tygodnia pracy rozłożonej na etapy (wytyczenie, wykopy, betonowanie, montaż płyt).

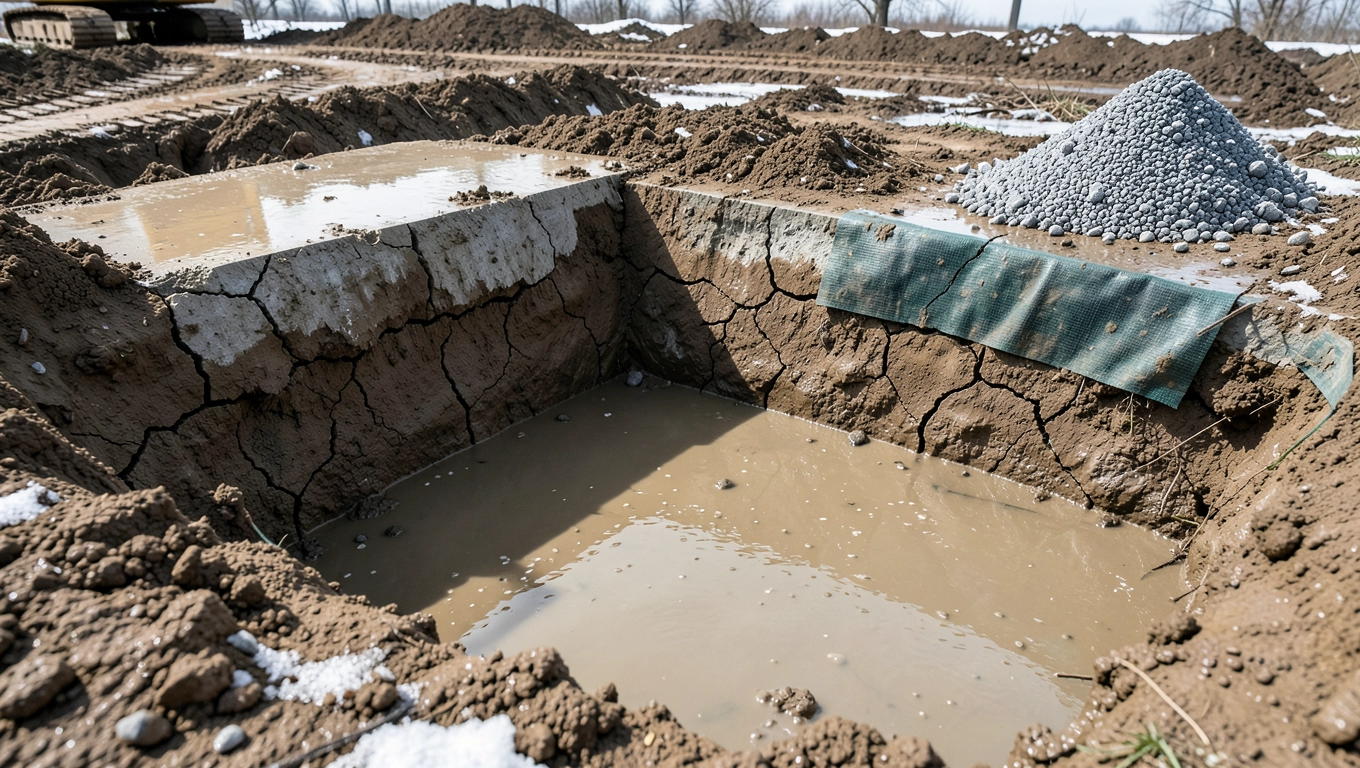

Najczęstsze błędy wykonawcze

Zbyt płytki fundament to grzech główny ogrodzeń prefabrykowanych. Wykonawcy kuszą się o głębokość 50-60 cm, bo szybciej i taniej, ale każda kolejna zima wypiera taki słupek o 2-5 mm w górę, a po pięciu sezonach widoczna jest fala w linii ogrodzenia.

Brak dylatacji między płytą a słupkiem to drugi częsty błąd. Betonowa płyta pracuje termicznie (rozszerzalność liniowa 0,01 mm/m/°C) i bez luzu 3-5 mm w rowku napiera na słupek przy każdym wzroście temperatury powyżej 25°C. Po kilku latach słupki pękają wzdłuż rowka.

Mieszanie producentów płyt i słupków pozornie obniża koszt, lecz rowki jednego producenta mają szerokość 16-18 mm, a drugiego 19-22 mm. Płyta wchodzi wtedy zbyt luźno lub wcale, a użytkownik widzi nierówne linie przęseł i słyszy stukanie przy wietrze.

Rozstaw słupków powyżej 3 m skraca żywotność płyt aż o 40%. Każdy dodatkowy metr zwiększa moment zginający w środku przęsła o 30%, bo płyta pracuje jak belka swobodnie podparta. Po kilku latach w środku przęsła pojawia się rysa, która przy kolejnym mrozie przechodzi przez całą grubość płyty.

Kalkulator liczby słupków

Minimalny rozstaw słupków wynosi 2,0 m dla płyt pełnych o grubości 4 cm, optymalny 2,5 m dla ażurowych i maksymalny 3,0 m dla płyt o grubości 5 cm i większej. Przy obwodzie działki P metrów bieżących liczbę słupków oblicza się ze wzoru:

Liczba słupków = (P / rozstaw) + 1

Dla ogrodzenia o obwodzie 80 mb przy rozstawie 2,5 m wynik to 33 słupki, przy rozstawie 3,0 m już tylko 28. Warto przy tym uwzględnić słupki narożne (zawsze mocniejsze, zwykle 14 × 14 cm) i bramowe (kotwione w fundamencie punktowym 40 × 40 × 120 cm).

Mikro-kalkulator wizualny

Wykres pokazuje wyraźnie, że rozstaw 2,5 m to kompromis między stabilnością a kosztem materiałowym. Przy 4,0 m trzeba już stosować podwójne łączniki i grubsze płyty, bo standardowe nie utrzymają obciążenia wiatrem.

Słupek 4-płytowy o długości 275 cm to rozwiązanie uniwersalne dla ogrodzeń o wysokości roboczej do 180 cm, pod warunkiem osadzenia na fundamencie 80-100 cm i zastosowania płyt zgodnych z jego geometrią rowków. Najważniejsze parametry to klasa betonu minimum C25/30, masa 75-95 kg i norma PN-EN 12839 gwarantująca powtarzalność wymiarów.

Koszt materiałów dla typowego ogrodzenia 30 mb mieści się w przedziale 3300-4800 zł, a decyzja o samodzielnym montażu lub ekipie zmienia całkowity koszt inwestycji o 1300-1900 zł. Najczęstsze błędy (płytki fundament, brak dylatacji, mieszanie producentów) skracają żywotność ogrodzenia o połowę, dlatego oszczędność na etapie wykonawczym zwykle obraca się przeciw inwestorowi już po 3-5 latach.

Zapytaj o indywidualną wycenę z dostawą słupków, płyt i daszków w jednym zamówieniu, bo przy większych ilościach producenci oferują rabaty 8-15%, a transport HDS na budowę wliczany jest zwykle w cenę przy zamówieniach powyżej 30 sztuk.

Źródła danych: PN-EN 12839:2012 Prefabrykaty betonowe. Elementy ogrodzeniowe, Dziennik Ustaw 1994 nr 89 poz. 414 z późn. zm. (Prawo budowlane), mapa stref przemarzania gruntu wg PN-EN ISO 13793, katalogi producentów prefabrykatów ogrodzeniowych. Adresy stron internetowych: pkn.pl (Polski Komitet Normalizacyjny), isap.sejm.gov.pl (Internetowy System Aktów Prawnych).
