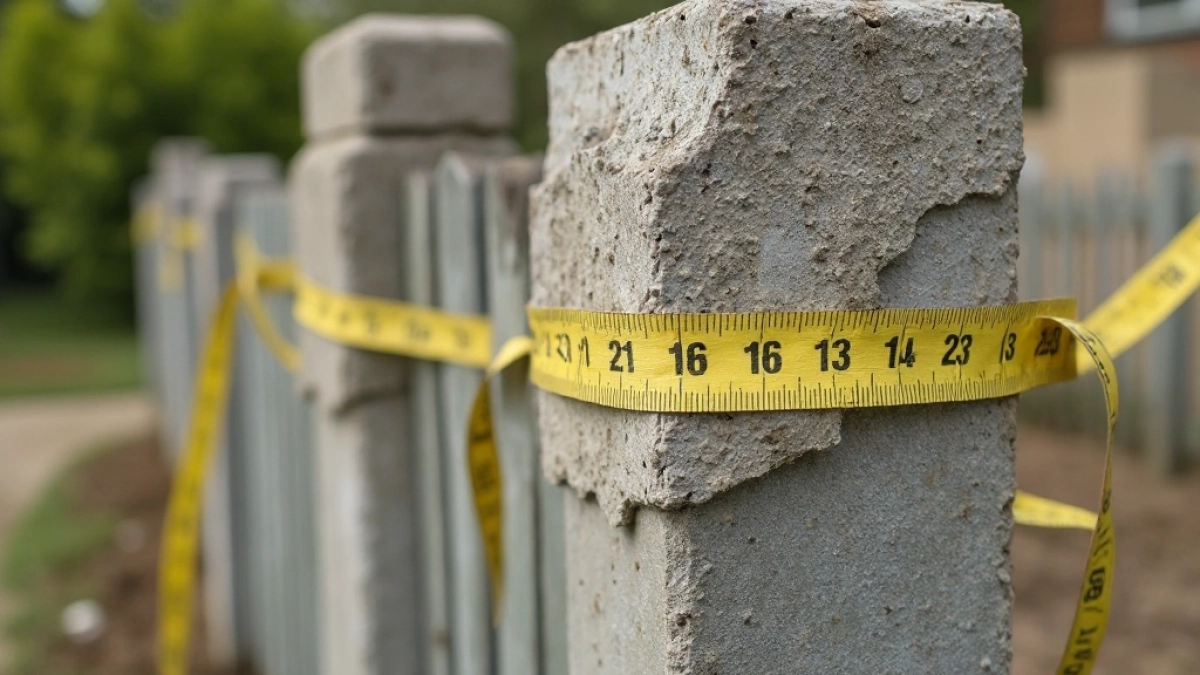

Słupek betonowy na 5 płyt – wymiary, które musisz znać przed zakupem

Jaka wysokość słupka przy pięciu płytach ogrodzeniowych?

Pięć płyt ułożonych jedna na drugiej tworzy pas ogrodzenia mierzący zwykle od 2,50 m do 3,00 m w zależności od wysokości pojedynczego elementu. Standardowa płyta ażurowa ma 50 cm, więc pięć sztuk daje 2,50 m samego przęsła. Do tego dochodzi dystans między dolną krawędzią najniższej płyty a gruntem (5-10 cm) oraz luz montażowy w gnieździe słupka (ok. 2 cm na każdą szczelinę). W efekcie minimalna długość słupka mierzona od czubka do poziomu gruntu powinna wynosić 2,80-3,10 m. Krótszy egzemplarz nie pomieści pięciu paneli z zachowaniem pionu i stabilności.

• Jaka wysokość słupka przy pięciu płytach ogrodzeniowych?
• Waga i przekrój słupka betonowego pod 5 płyt ażurowych
• Słupek standardowy a wzmocniony co utrzyma 5 płyt?
• Dlaczego pięć płyt zmusza do niestandardowego podejścia?
• Jak dobrać fundament pod słupek z 5 płytami?
• Przykładowa kalkulacja: 50 mb ogrodzenia z 5 płyt na przęsło
• Ukryte koszty i na co uważać przy zakupie
• Najważniejsze parametry słupka pod pięć płyt w skrócie

Wysokość ogrodzenia liczona od docelowego poziomu terenu do górnej krawędzi najwyższej płyty rzadko przekracza 2,50 m przy konfiguracji pięciopanelowej, ponieważ Polacy rzadko decydują się na wyższe przęsła ze względu na zacienianie działki i dyskusyjne walory estetyczne. Najczęściej wybierana opcja to słupek betonowy na 5 płyt o długości 280 cm z czopem montażowym w górnej części. Taki wymiar pozwala osadzić płyty tak, aby ostatnia z nich licowała z daszkiem, a sam słupek wystawał ok. 15-20 cm ponad przęsło.

Na rynku spotyka się też słupki 3,00 m i 3,20 m przeznaczone do montażu na pochyłym terenie, gdzie każda kolejna płyta „schodzi" niżej o kilka centymetrów. Przy nachyleniu 5% na 5 metrach bieżących ogrodzenia różnica poziomów wynosi 25 cm. Tyle właśnie zjada się z zapasu słupka, dlatego na skarpach celuje się w wariant dłuższy. Warto zapamiętać prostą regułę: zapas słupka ponad najwyższą płytę musi wynosić minimum 10% jego całkowitej długości, inaczej konstrukcja traci odporność na wyłamanie przez wiatr.

Producenci oznaczają produkty symbolami S-280, S-300, S-320, gdzie liczba oznacza długość w centymetrach. Przy pięciu płytach 50 cm optymalny jest S-280 na terenie płaskim oraz S-300 lub S-320 na terenie pochyłym. Przekrój poprzeczny słupka przy takiej wysokości nie powinien być mniejszy niż 12 × 12 cm dla płyt pełnych i 11 × 11 cm dla ażurowych, ponieważ cieńszy rdzeń pęka przy montażu pod obciążeniem pięciu paneli.

Jeśli planujesz podmurówkę prefabrykowaną wysokości 25-30 cm, całkowita wysokość ogrodzenia rośnie o ten segment. W takim układzie pięć płyt 50 cm plus podmurówka dają już 2,80-3,05 m samego przęsła. Słupek musi wtedy mierzyć minimum 3,20 m, a jego fundament punktowy schodzi poniżej strefy przemarzania, czyli na 0,80-1,20 m w zależności od regionu Polski.

Waga i przekrój słupka betonowego pod 5 płyt ażurowych

Słupek zaprojektowany do pięciu płyt ażurowych waży od 65 kg do 85 kg przy długości 280 cm. Masa rozkłada się nierównomiernie: rdzeń stanowi zbrojenie stalowe klasy A-IIIN o średnicy 8-10 mm, a wokół niego znajduje się warstwa betonu C25/30 (dawniej B30) o grubości 30-40 mm. To właśnie grubość otuliny decyduje o odporności słupka na korozję zbrojenia w wilgotnym gruncie. Polska Norma PN-EN 12843 wymaga minimalnej otuliny 25 mm dla elementów narażonych na cykliczne zamrażanie i rozmrażanie.

Przekrój słupka jest najczęściej kwadratowy (11 × 11, 12 × 12, 13 × 13 cm) lub prostokątny (12 × 14 cm). Wersje prostokątne stosuje się przy ogrodzeniach z podmurówką, gdzie szersza ściana słupka licuje z płaszczyzną podmurówki. Cieńsze słupki 9 × 9 cm nadają się do siatki leśnej, ale absolutnie nie do pięciu płyt ażurowych. Moment zginający od pięciu paneli o łącznej masie ok. 150 kg i powierzchni 5 m² działający przy wietrze 30 m/s (10°B) wynosi ok. 1,8 kNm. Słupek 11 × 11 cm wytrzymuje granicznie 2,0 kNm, więc margines bezpieczeństwa jest niewielki.

Ażur różni się od płyty pełnej tym, że ma otwory przelotowe, przez które wiatr przenika zamiast napierać na powierzchnię. Współczynnik oporu aerodynamicznego dla ażuru wynosi 0,4, a dla pełnej ściany 1,3. To oznacza, że pięć płyt ażurowych obciąża słupek trzykrotnie mniej niż pięć płyt pełnych przy tej samej wysokości. Wielu wykonawców wybiera wariant ażurowy właśnie dlatego, że pozwala zastosować słupek o mniejszym przekroju i niższej cenie bez utraty bezpieczeństwa.

Masa słupka przekłada się też na koszt transportu. Beton o gęstości 2400 kg/m³ zajmuje sporo miejsca, dlatego słupek 12 × 12 × 280 cm wiezie się na paletach po 6-8 sztuk. Na 50 metrów bieżących ogrodzenia z pięcioma płytami potrzebujesz ok. 12 słupków (rozstaw 4,16 m przy 5 panelach na przęsło). Łączna masa transportu sięga 1 tony, co wpływa na cenę dostawy dźwigiem z rozładunkiem.

Słupek standardowy a wzmocniony co utrzyma 5 płyt?

Słupek standardowy S1 ma zbrojenie z 4 prętów ø8 mm połączonych strzemionami ø4,5 mm co 25 cm. Taka konstrukcja przenosi obciążenia statyczne od ciężaru własnego płyt, ale przy pięciu panelach na jednym przęśle pracuje już na granicy wytrzymałości. Słupek wzmocniony S2/S3 różni się gęstością zbrojenia: zawiera 4 pręty ø10 mm i strzemiona ø5,5 mm co 15 cm. Dodatkowo w części górnej (ostatnie 50 cm) umieszczany jest spiralny kosz z drutu ø4 mm, który przejmuje moment skręcający od nierównomiernego obciążenia.

Wzmocnienie dotyczy też betonu. Wersja S1 produkowana jest z klasy C20/25 (B25), a S2/S3 z C30/37 (B37). Różnica w wytrzymałości na ściskanie wynosi 50%, co bezpośrednio przekłada się na odporność na zginanie słupka obciążonego pięcioma płytami. Przy pięciu płytach ażurowych na terenie płaskim słupek S1 w zupełności wystarczy. Natomiast na pochyłości, przy płytach pełnych lub w narażeniu na silne podmuchy wartości S2/S3.

Kryterium doboru powinno uwzględniać trzy czynniki jednocześnie: masę przęsła, ekspozycję na wiatr oraz kąt nachylenia terenu. Masa pięciu płyt ażurowych to ok. 130-150 kg, a pełnych nawet 180-200 kg. Wiatr w II strefie obciążeń wg PN-EN 1991-1-4 osiąga 26 m/s, a w III strefie 30 m/s. Kąt terenu powyżej 8° powoduje, że siły działające na słupek rozkładają się nierównomiernie i górna część dostaje dodatkowy moment zginający. Słupek wzmocniony w takiej sytuacji to nie luksus, lecz wymóg bezpieczeństwa.

Słupki ozdobne S2 i S3 różnią się od siebie kształtem główki. S2 ma główkę stożkową ściętą, a S3 półkulistą z wgłębieniem. Oba warianty mają identyczne parametry wytrzymałościowe, więc przy pięciu płytach wybór między nimi to kwestia gustu, a nie mechaniki. Cena S2 i S3 jest taka sama w większości cenników producentów.

Uwaga na słupki do siatki. Wiele osób próbuje zaoszczędzić i montować pięć płyt na słupkach stalowych z siatką, które kosztują 30-50 zł. Takie słupki mają przekrój 6 × 4 cm i nie są projektowane do przenoszenia sił od paneli betonowych. Po dwóch-trzech latach dochodzi do korozji w strefie gruntu, a słupek łamie się przy pierwszym silnym wietrze. Słupek stalowy do siatki przy 5 płytach betonowych to błąd konstrukcyjny, niezależnie od tego, jak atrakcyjnie wygląda w kalkulacji.

Dlaczego pięć płyt zmusza do niestandardowego podejścia?

Większość producentów oferuje przęsła skonfigurowane pod 3 lub 4 płyty, ponieważ taki rozstaw słupków (odpowiednio 2,50 m i 3,30 m) wpisuje się w typowe działki. Pięć płyt daje przęsło 4,16 m, które wymaga dłuższego słupka lub większej liczby słupków pośrednich. W cennikach standardowych rzadko spotyka się słupek 280-320 cm, bo popyt na nie jest niski. Dlatego właśnie pięć płyt wymaga bezpośredniego kontaktu z producentem zamiast kupowania z półki.

Przy pięciu płytach rośnie też moment bezwładności przęsła, przez co fundament punktowy słupka musi być głębszy. Standardowy fundament pod słupek ogrodzeniowy ma 80 × 30 × 30 cm, ale przy pięciu płytach ażurowych warto go powiększyć do 100 × 40 × 40 cm. Beton fundamentowy C16/20 wylewa się na warstwie podsypki żwirowej 15 cm, która odprowadza wodę opadową. Bez tej warstwy fundament pracuje w cyklach zamarzania i po 5-7 latach pęka.

Wentylacja przęsła ażurowego przy pięciu płytach wymaga zachowania szczeliny 5 mm między każdą płytą. Te szczeliny umożliwiają kompensację termiczną betonu (każdy panel rozszerza się o ok. 0,5 mm na metr przy różnicy temperatur 30°C). Brak szczelin prowadzi do wzajemnego napierania płyt i pękania słupka w miejscu osadzenia skrajnych paneli. Szczeliny to nie ozdobnik, lecz dylatacja termiczna.

Kiedy pięć płyt to za dużo?

Jeśli działka graniczy z drogą publiczną, lokalne przepisy mogą ograniczać wysokość ogrodzenia do 2,20 m lub 2,40 m. Pięć płyt 50 cm bez podmurówki przekracza ten limit. Sprawdź plan zagospodarowania przestrzennego albo wypis z MPZP przed zamówieniem słupków 280 cm, bo wyższe ogrodzenie niż dopuszczalne wymaga zgłoszenia lub pozwolenia na budowę. W strefie wpływu lotniska obowiązują dodatkowe ograniczenia wysokości z uwagi na przeszkody lotnicze.

Pięć płyt pełnych na jednym przęśle generuje tak duże obciążenie wiatrem, że na terenach otwartych (pola, łąki) słupek może nie wystarczyć nawet w wersji wzmocnionej. W takiej lokalizacji lepszym rozwiązaniem bywa rozbicie ogrodzenia na dwa przęsła po trzy płyty albo zastosowanie słupków co 2,50 m z trzema płytami. Konfiguracja pięciopanelowa sprawdza się na działkach osłoniętych budynkami lub drzewami, gdzie wiatr nie dochodzi do konstrukcji z pełną siłą.

Jak dobrać fundament pod słupek z 5 płytami?

Fundament punktowy pod słupek z pięcioma płytami musi spełniać trzy warunki: przenosić siły pionowe od masy przęsła, przenosić moment wywracający od wiatru oraz być odporny na wysadzanie mrozowym. Najprostszy schemat to wykop 40 × 40 cm i głębokości 100 cm, w którym osadza się słupek na warstwie betonowej 10 cm, a następnie zalewa betonem do połowy głębokości i zasypuje gruntem rodzimym. Taki fundament ma masę ok. 80 kg betonu, co wystarcza do stabilizacji przęsła.

Głębokość fundamentu zależy od strefy przemarzania. W zachodniej Polsce to 0,80 m, w centralnej 1,00 m, a na Suwalszczyźnie nawet 1,40 m. Spód fundamentu musi znajdować się poniżej tej granicy, inaczej woda gruntowa zamarzająca pod fundamentem wypchnie słupek ku górze o 2-5 cm rocznie, a po pięciu latach ogrodzenie będzie krzywe.

Podsypka żwirowa pod fundamentem pełni dwie role: drenaż i warstwa poślizgowa. Żwir o frakcji 16-32 mm w warstwie 15 cm pozwala wodzie opadowej spływać poniżej fundamentu, zamiast zamarzać bezpośrednio pod nim. W gruntach gliniastych podsypka jest obowiązkowa, w piaszczystych można ją pominąć.

Przykładowa kalkulacja: 50 mb ogrodzenia z 5 płyt na przęsło

Na 50 metrów bieżących ogrodzenia potrzebujesz 12 przęseł po 5 płyt (12 × 4,16 m = 49,92 m). To 60 płyt ażurowych i 13 słupków (12 pośrednich + 1 końcowy albo narożny). Łączna masa materiałów: ok. 5,4 tony.

W kalkulacji warto uwzględnić też koszty transportu (ok. 600-900 zł na 50 km od producenta) oraz utylizacji starego ogrodzenia (ok. 2 000-3 000 zł, jeśli demontujesz stare przęsła). Końcowa cena za metr bieżący waha się od 280 do 320 zł w zależności od regionu i dostępności ekipy montażowej.

Ukryte koszty i na co uważać przy zakupie

Najczęstsza pułapka to kupowanie słupków bez dokumentacji. Płyta betonowa bez certyfikatu zgodności z PN-EN 12843 może mieć gorsze parametry niż deklaruje producent. Sprawdź, czy na słupku jest trwałe oznakowanie z datą produkcji i klasą betonu. Elementy bez oznakowania to zwykle beton C16/20 zamiast deklarowanego C25/30, a różnica w cenie surowca wynosi ok. 30%.

Drugi koszt ukryty to spękania powierzchniowe. Beton pęka podczas dojrzewania, gdy wilgotność spada poniżej 80% w ciągu pierwszych 7 dni. Producenci, którzy nie stosują pielęgnacji parowej, mają wyższy odsetek mikropęknięć. Mikropęknięcia same w sobie nie obniżają wytrzymałości, ale pozwalają wodzie wnikać do zbrojenia. Słupek z widocznymi rysami powyżej 0,3 mm odrzuć przy odbiorze.

Krzywizna słupka to trzeci problem. Tolerancja wymiarowa wg PN-EN 12843 wynosi ±5 mm na długości do 3 m. W praktyce wielu producentów krajowych ma tolerancję ±10 mm, co utrudnia osadzenie płyt w gniazdach. Przy pięciu płytach nawet 5 mm odchylenia mnoży się przez pięć i sumuje w 25 mm na całym przęśle. Zmierz słupek sznurkiem na placu przed rozładunkiem, reklamuj egzemplarze wygięte powyżej 8 mm.

Najważniejsze parametry słupka pod pięć płyt w skrócie

Przy pięciu płytach ogrodzeniowych szukaj słupka o długości minimum 280 cm, przekroju 12 × 12 cm, masie ok. 80-85 kg i klasie betonu C30/37. Zbrojenie 4 × ø10 mm ze strzemionami co 15 cm zapewnia nośność wystarczającą nawet przy płytach pełnych na terenie płaskim. Karta techniczna powinna zawierać nośność obliczeniową w kNm i dopuszczalną liczbę płyt na przęsło. Bez tych danych producent nie ręczy za zastosowanie.

Przed podpisaniem umowy wyślij producentowi szkic z wymiarami przęsła i poproś o pisemne potwierdzenie, że jego standardowy słupek utrzyma pięć płyt w Twojej strefie wiatrowej. Pisemne potwierdzenie chroni Cię przed reklamacjami, gdyby po dwóch latach słupek zaczął pękać.

Źródła danych: PN-EN 12843 (Prefabrykaty z betonu. Słupki i belki ogrodzeniowe), PN-EN 1991-1-4 (Oddziaływania na konstrukcje. Oddziaływania wiatru), PN-EN 206+A2 (Beton. Wymagania, właściwości, produkcja i zgodność), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.). Dane cenowe na podstawie cenników producentów krajowych, IV kwartał 2025.
