Jak układać płyty betonowe drogowe krok po kroku

Wystarczy jedna ulewa, żeby na źle ułożonej nawierzchni z płyt drogowych pojawiły się koleiny, a krawężniki zaczęły „pływać". Woda wdziera się wtedy w spoiny, wypłukuje podsypkę, a mróz kończy dzieło zniszczenia. Układanie płyt betonowych drogowych wygląda na ciężką, prostą robotę położenie prostokątów na podsypce. Diabeł tkwi w geotechnice: w doborze gruntu pod podbudowę, w reżimie technologicznym spoin, w nośności, którą projektuje się pod konkretny ruch. Ten artykuł pokazuje, jak przejść przez cały proces po ludzku od wyboru płyty, przez podsypkę, po geometrię montażu tak, żeby nawierzchnia wytrzymała dekadę bez remuntu.

• Rodzaje płyt betonowych drogowych i ich zastosowanie
• Podsypka pod płyty betonowe drogowe jak dobrać grubość i materiał
• Technika montażu płyt betonowych drogowych na gruncie
• Typowe błędy wykonawcze i ich skutki
• Normy techniczne i wymagania prawne
• Kiedy warto zlecić układanie płyt fachowcom
• Konserwacja nawierzchni z płyt po ułożeniu

Rodzaje płyt betonowych drogowych i ich zastosowanie

Płyta drogowa to nie to samo co kostka brukowa element ma zazwyczaj od 0,8 m² do 2,5 m² powierzchni i pracuje w nawierzchni sztywno, przenosząc obciążenia rozkładające się na podbudowę bez ugięć. Najpopularniejsze warianty dzielą się ze względu na geometrię, zbrojenie i klasę betonu. Na podjazdach, placach manewrowych i drogach dojazdowych królują płyty pełne (jednorodne, niezbrojone), które PN-EN 13369 dopuszcza do ruchu pojazdów o masie do 3,5 tony przy klasie wytrzymałości C30/37.

Płyty ażurowe, z otworami sięgającymi 30-45% powierzchni, sprawdzają się tam, gdzie trzeba zostawić wodę deszczową w gruncie. Trawa albo żwir wypełnia otwory, a deszczówka nie spływa do kanalizacji. Wymagają jednak podsypki o wyższej przepuszczalności i drenażu pod spodem, bo inaczej w otworach stoi woda, która przy mrozie rozsadza ścianki. Na drogach publicznych o ruchu ciężkim (>3,5 t) królują płyty zbrojone podwójnie, z klasą C35/45 i stalą AIIIN o średnicy 10-14 mm ich nośność sięga 6 kN/m² przy grubości 16 cm.

Grubość płyty determinuje przeznaczenie, nie odwrotnie. Dla ruchu pieszego wystarczy 8-10 cm z betonu C25/30, dla samochodów osobowych 12-14 cm, dla pojazdów ciężarowych 16-22 cm. Płyty prefabrykowane ze stemplem zakładowym (zgodne z PN-EN 1339 dla elementów brukowych) różnią się od płyt drogowych (PN-EN 13369) przede wszystkim tolerancją wymiarową i klasą ekspozycji środowiskowej XF3 lub XF4.

Kształt wpływa na rozkład naprężeń i łatwość montażu. Prostokąty 100 × 200 cm układa się szybko, ale słabo przenoszą skręcanie na zakrętach trzeba docinać elementy. Płyty sześciokątne (heksagonalne) lepiej rozkładają naprężenia, eliminują ciągłą spoinę w jednym kierunku i tworzą charakterystyczną, drogową mozaikę. Kosztują 15-20% więcej za m², ale oszczędzają czas cięcia.

Nie każda płyta sprawdzi się wszędzie. Płyt pełnych nie stosuje się na gruntach organicznych (torfy, namuły) brak dylatacji powoduje pękanie przy nierównomiernym osiadaniu. Ażurowych nie układa się wzdłuż tras, gdzie spodziewany jest ruch pojazdów z łańcuchami albo pługiem śnieżnym kruszy się wtedy górna krawędź otworów. Zbrojonych nie ma sensu wprowadzać na podjazd przydomowy, bo droższe o 40-60% względem pełnych, a nośność C25/30 w zupełności wystarcza.

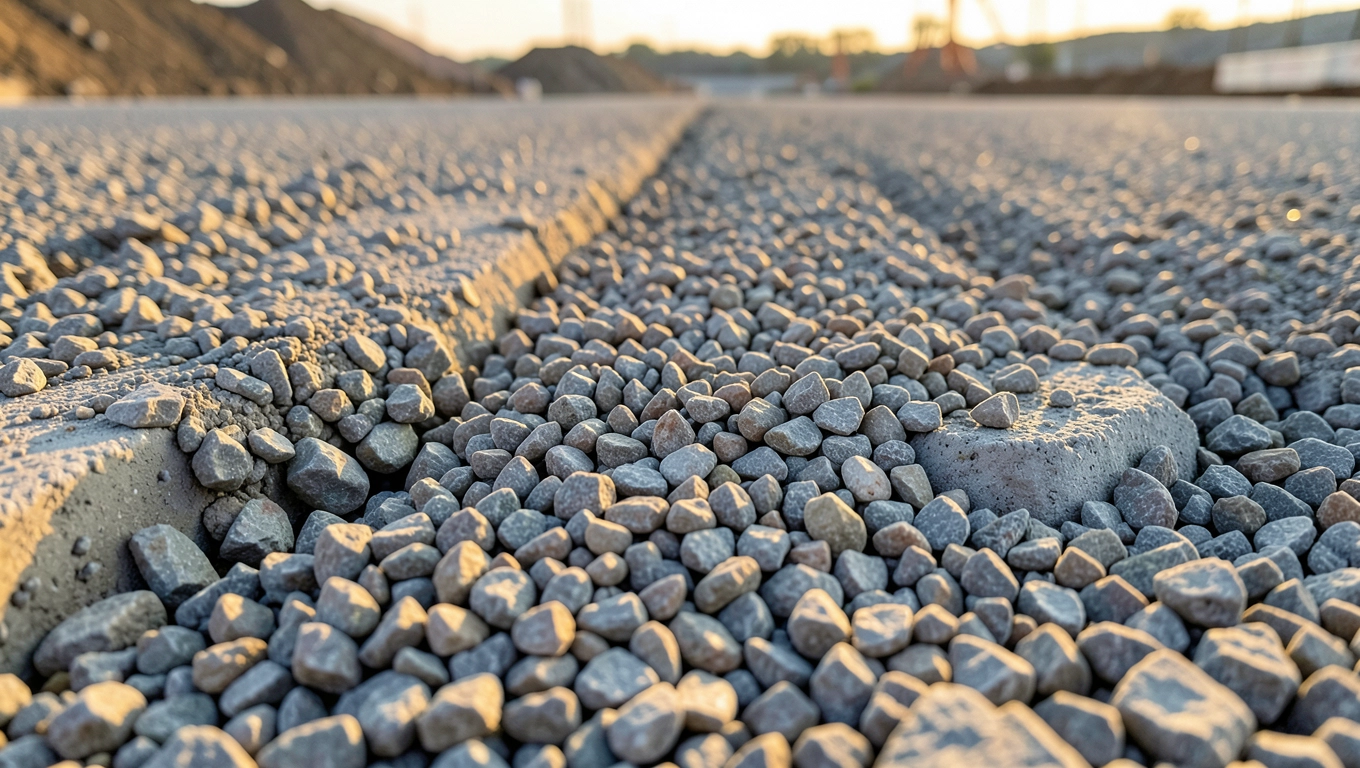

Podsypka pod płyty betonowe drogowe jak dobrać grubość i materiał

Podsypka to warstwa, która przejmuje wszystkie niedoskonałości podbudowy i rozkłada obciążenie punktowe z krawędzi płyty. Składa się z dwóch warstw: nośnej (podbudowa z kruszywa łamanego 0-31,5 mm lub 0-63 mm, grubości 20-40 cm) oraz wyrównawczej (pospółka lub piasek średni 0-2 mm, grubości 3-5 cm). Bez wyrównawczej płyta kładzie się niestabilnie nawet 2 mm różnicy podparcia potrafi wywołać naprężenia przekraczające granicę wytrzymałości betonu przy pierwszym mrozie.

Piasek na podsypkę musi spełniać określone uziarnienie. Najlepiej sprawdza się piasek rzeczny o zawartości frakcji pylastej poniżej 5% glina i ił wiążą wodę, pęcznieją i kurczą się pod wpływem wilgoci. W praktyce oznacza to, że w worku z marketu jest zazwyczaj za dużo pyłu; bezpieczniej zamówić piasek z piaskowni przesiewanej, gdzie producent deklaruje zawartość części organicznych poniżej 1% masy. Wilgotność podsypki piaskowej w trakcie zagęszczania powinna wynosić 6-8% piasek nie pyli się, ale też nie rozpływa się pod płytą ubijaka.

Podsypka cementowo-piaskowa w proporcji 1:6 (objętościowo) stabilizuje nawierzchnię i ogranicza wzrost chwastów w spoinach. Po zarobieniu wodą i rozłożeniu warstwą 5-7 cm zaczyna wiązać w ciągu 2-4 godzin, więc montaż płyt trzeba zaplanować w jednym takcie roboczym. Sprawdza się tam, gdzie grunt jest niestabilny (gliny pęczniejące, grunty organiczne) i gdzie nie chcemy ryzykować osiadania krawędzi. Minusem jest sztywność po związaniu nie da się już poprawić rzędnej bez kucia.

Grubość warstwy wyrównawczej rzadko przekracza 5 cm, ale przy dużych nierównościach podbudowy sięga nawet 10 cm. Każdy dodatkowy centymetr powyżej 7 cm wymaga zagęszczenia mechanicznego płytową zagęszczarką wibracyjną (minimum 80 kg masy roboczej) w dwóch przejściach przy mniejszej masie piasek zostaje luźny w dolnych warstwach i po pierwszym sezonie użytkowania siada. Zagęszczenie do wskaźnika I_S ≥ 0,98 gwarantuje, że płyta nie zafaluje w newralgicznych miejscach, gdzie skręcają się koła pojazdów.

Podsypka z gruzu betonowego lub ceglanego wygląda kusząco, ale reakcja alkaliczna z cementem w płycie potrafi w ciągu 3-5 lat rozszczelnić krawędzie. Materiał porowy chłonie wodę i zwiększa objętość przy mrozie stosuj wyłącznie kruszywo zgodne z PN-EN 13242, najlepiej z deklaracją producenta.

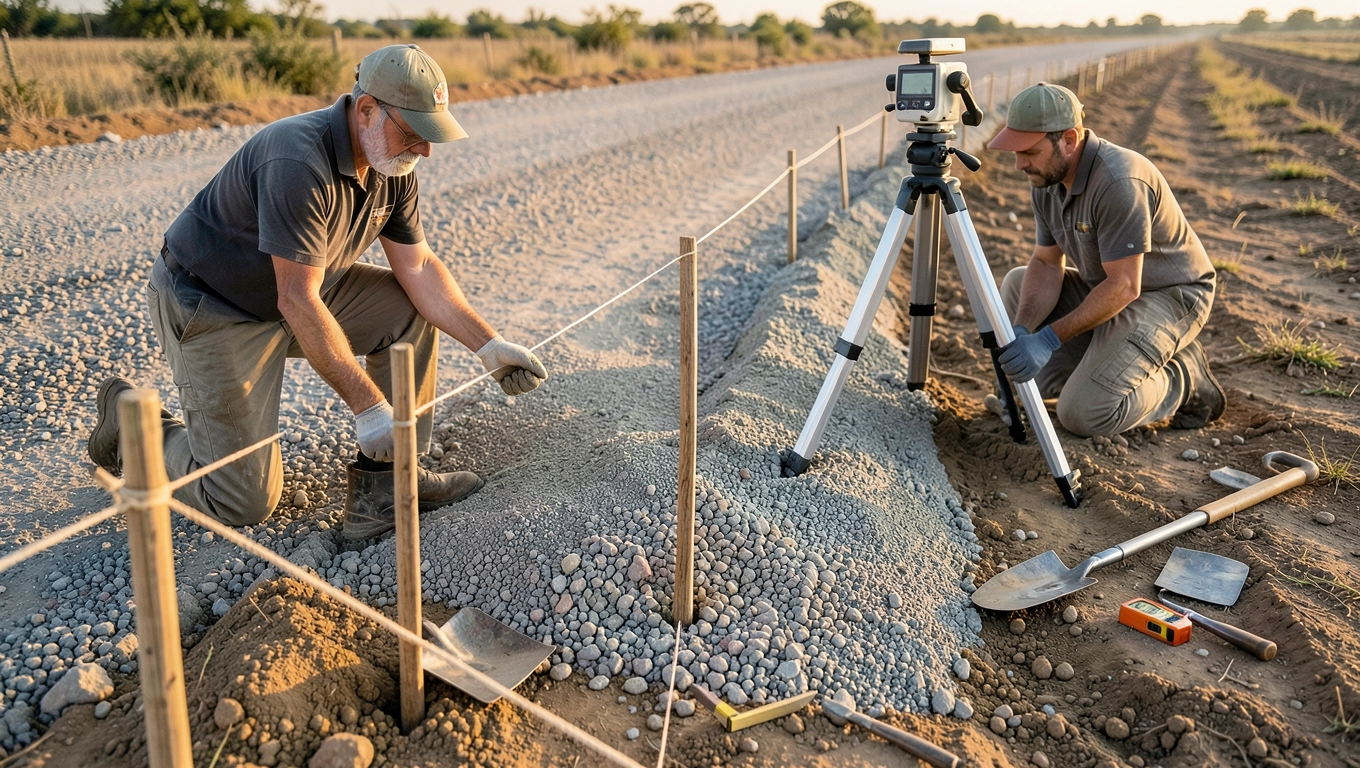

Technika montażu płyt betonowych drogowych na gruncie

Montaż zaczyna się od wytyczenia trasy i krawędzi. Paliki szalunkowe rozmieszcza się co 3-4 m, między nimi rozciąga sznurek na wysokości wierzchu płyty. Niwelator optyczny albo laserowy pozwala kontrolować rzędne z dokładnością do 2 mm na 10 m bieżących bez tego żadna fachowa ekipa nie zaczyna roboty. Krzywe trasy wyznacza się łukami kołowymi lub klotoidami, bo płyty prostokątne układa się wtedy z klinem klinowym o zmiennej szerokości.

Podbudowę zagęszcza się warstwami po 15 cm. Każda warstwa kruszywa łamanego stabilizowanego mechanicznie (PN-S 06102) przechodzi badanie płytą VSS ugięcie pod obciążeniem 50 kN nie powinno przekraczać 1,5 mm. Tam, gdzie podbudowa się ugina bardziej, na drodze pojawi się kałuża, a po pierwszej zimie płyta popęka w narożnikach to najczęstsza przyczyna reklamacji.

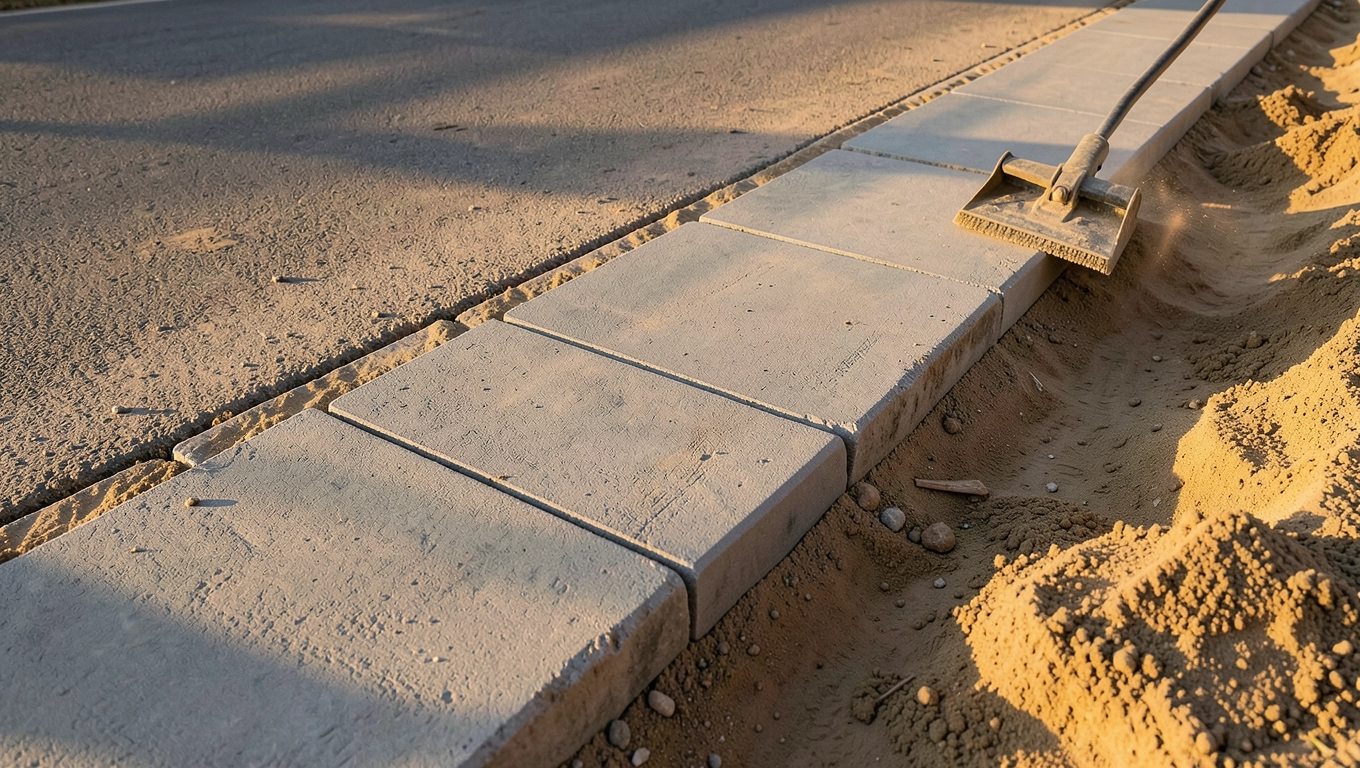

Układanie płyt zaczyna się od strony przeciwnej do dojazdu, żeby ekipa nie chodziła po świeżej podsypce. Płyty opuszcza się delikatnie na wyrównany piasek bez dociskania kolanem, bez rzucania. Używa się zawiesia próżniowego albo trawersu z dwoma chwytakami hakowymi, na mniejszych płytach wystarczy dwóch ludzi z pasami nośnymi. Różnica wysokości między sąsiednimi płytami nie może przekraczać 2 mm, w przeciwnym razie krawędź ścina się przy hamowaniu.

Spoiny między płytami pełnymi wypełnia się piaskiem kwarcowym frakcji 0-2 mm, który po zagęszczeniu wibracyjnym klinuje się i rozkłada naprężenia termiczne. Płyty drogowe kurczą się i rozszerzają o 0,8-1,0 mm na metr bieżący przy różnicy temperatur 30°C brak dylatacji kompensacyjnych prowadzi do spękania w losowych miejscach. Dylatacje rozdziela się co 6-8 m, a wypełnia wkładką z pianki PE lub masą bitumiczną odporną na UV.

Zagęszczanie płyt na podsypce odbywa się płytą wibracyjną z matą gumową lub poliuretanową nigdy bezpośrednio stalą do betonu. Wibrowanie wyrównuje drobne nierówności (2-4 mm), dogęszcza podsypkę pod spodem i wprowadza piasek w spoiny. Jedno przejście po obwodzie płyty plus jedno po przekątnych wystarcza. Po wibrowaniu dosypuje się piasek w spoiny i ponownie zagęszcza, aż spoiny są pełne na głębokość co najmniej 3 cm poniżej powierzchni.

Spadek poprzeczny 2-3% (2-3 cm na metrze) odprowadza wodę z nawierzchni do rowka lub kratki ściekowej. Bez niego deszcz stoi na płycie, wnika w mikrospękania i przy mrozie rozrywa strukturę betonu. Na odcinkach prostych spadek kieruje się w jedną stronę, na łukach do wewnętrznej strony zakrętu.

Montaż płyt ażurowych różni się jednym detalem: otwory wypełnia się kruszywem frakcji 2-8 mm jeszcze przed pierwszym wibrowaniem, żeby wibracja nie rozkruszyła ścianek otworów. Trawa w otworach wymaga warstwy humusu zmieszanej z piaskiem (proporcja 1:1) sama ziemia zbyt szybko wysycha i trawa nie wschodzi równomiernie.

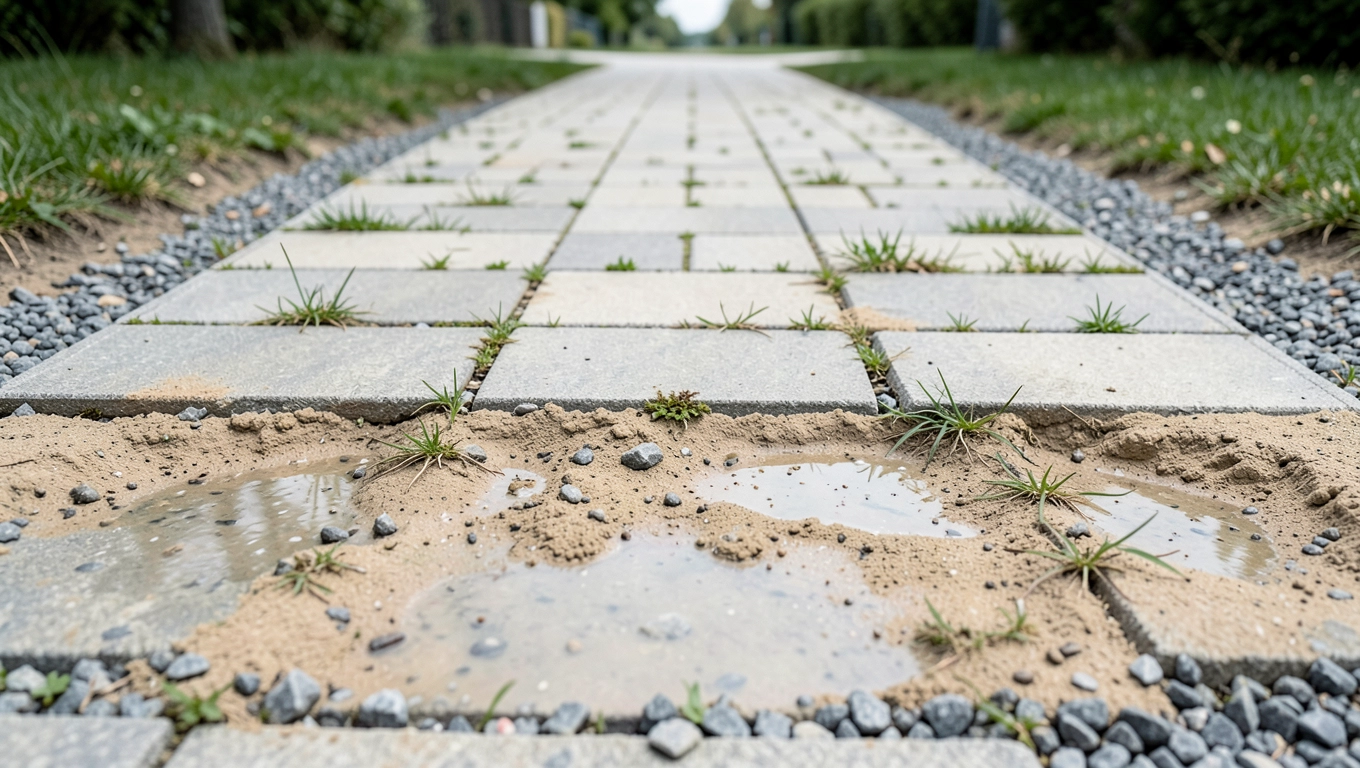

Typowe błędy wykonawcze i ich skutki

Najczęstszy grzech to układanie płyt na niezagęszczonej podbudowie. Efekt pojawia się po pierwszej zimie: krawędzie płyt różnią się wysokością o 1-2 cm, w spoinach rosną chwasty, woda stoi w zagłębieniach. Naprawa polega na demontażu całego odcinka i ponownym profilowaniu, bo podsypka piaskowa nie da się dogęścić punktowo trzeba zdjąć płyty i ubijać kruszywo od nowa.

Drugi klasyk to brak dylatacji przy ścianach budynków i krawężnikach. Płyta „idzie" pod wpływem temperatury i napiera na sztywną przeszkodę, a beton nie ma gdzie oddać odkształceń. W efekcie pęka w najsłabszym miejscu zazwyczaj w narożniku przy krawężniku albo w połowie rozpiętości. Rozwiązaniem jest wkładka dylatacyjna grubości 10-15 mm na całej wysokości płyty, którą zostawia się pustą albo wypełnia elastycznym kitem.

Podsypka zbyt gruba (powyżej 12 cm) ugina się nierównomiernie pod obciążeniem skupionym koło ciężarówki na postoju z czasem wgniata płytę o 5-8 mm. Tam, gdzie planowany jest ruch ciężki, podsypka wyrównawcza nie powinna przekraczać 7 cm, a cały nadmiar wysokości korytu przenosi się na podbudowę z kruszywa. Geometria koryta wynika z prostego rachunku: grubość płyty + podsypka wyrównawcza + podbudowa = projektowana rzędna nawierzchni.

Zbyt ciasne spoiny (poniżej 3 mm) nie pozwalają piaskowi klinującemu wypełnić przestrzeni między płytami. Efekt krawędzie płyt obijają się o siebie, sypie się drobny gruz, a szczeliny zarastają trawą zamiast piaskiem. Spoiny robi się szablonem dystansowym albo montuje płyty z luzem montażowym 5-8 mm, który po zagęszczeniu wypełnia się piaskiem.

Beton w płytach chudych (C20/25 zamiast deklarowanej C30/37) ściera się 2-3 razy szybciej niż prawidłowy. Różnica widoczna jest po 4-5 latach: na parkingach sklepowych kolor zmienia się z szarego na białawy w miejscach hamowania, a kruszywo zaczyna wyłazić na powierzchnię. Dokumentacja dostawy betonu (dowód WMB, deklaracja zgodności) powinna trafić do inwestora bez niej nie ma podstaw do reklamacji u producenta.

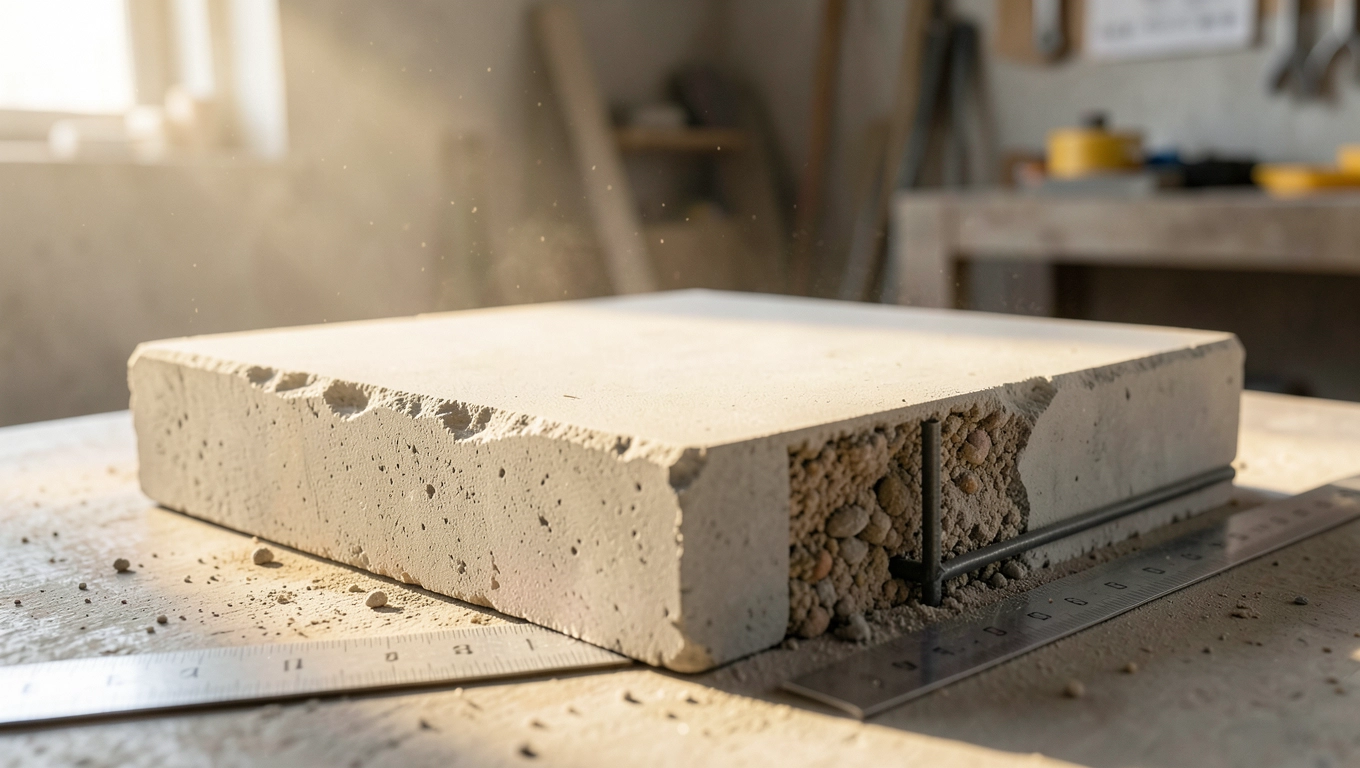

Normy techniczne i wymagania prawne

Polskie i europejskie normy definiują parametry płyt, nie samą technologię układania ta zostaje w sztuce wykonawczej i wewnętrznych specyfikacjach inwestora. Płyty drogowe podlegają PN-EN 13369 (wspólne wymagania dla elementów prefabrykowanych z betonu) oraz PN-EN 1339 (wymagania dla elementów brukowych z betonu, w tym płyt drogowych). Klasy wytrzymałości C25/30, C30/37, C35/45 odnoszą się do wytrzymałości charakterystycznej na ściskanie próbki cylindrycznej (odpowiednio 25 i 30 MPa, 30 i 37 MPa, 35 i 45 MPa).

Projektowanie nawierzchni sztywnych z płyt opiera się na katalogu Typical Pavement Design (TPD) oraz KNR 2-31 tam zawarte są przeliczniki grubości podbudowy na typ ruchu (KR1-KR4 w polskiej klasyfikacji). Dla ruchu KR1 (drogi lokalne, podjazdy) podbudowa z kruszywa łamanego 0-31,5 mm o grubości 20 cm wystarcza pod płytę 14 cm. Dla KR2 (drogi zbiorcze) grubość podbudowy rośnie do 25-30 cm.

Rozporządzenie Ministra Transportu i Gospodarki Morskiej z 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz.U. 1999 nr 43 poz. 430, z późn. zm.) narzuca parametry geometryczne: spadek poprzeczny 2-4%, spadek podłużny nie mniejszy niż 0,5% (z wyjątkiem terenów płaskich, gdzie dopuszcza się 0,3%), promienie łuków poziomych dostosowane do prędkości miarodajnej. Na podjazdach przydomowych obowiązują przepisy prawa budowlanego nawierzchnia utwardzona o powierzchni powyżej 35 m² wymaga zgłoszenia albo pozwolenia, w zależności od kategorii obiektu i lokalnego planu zagospodarowania.

Eurokod 2 (PN-EN 1992) reguluje wymiarowanie konstrukcji betonowych, ale w przypadku prefabrykatów drogowych stosuje się uproszczone zasady zawarte w PN-EN 13369. Klasy ekspozycji środowiskowej (XC1-XC4, XF1-XF4, XD1-XD3) determinują skład mieszanki betonowej i minimalną grubość otuliny zbrojenia. Większość płyt drogowych pracuje w klasie XC3-XC4 (środowisko wilgotne, cykliczne suszenie-zwilżanie) z dodatkami mrozoodpornymi.

Kiedy warto zlecić układanie płyt fachowcom

Samodzielne układanie płyt drogowych ma sens przy podjazdach do 50 m² i prostym kształcie. Cięższe formaty (powyżej 1,2 m² pojedynczego elementu) wymagają trawersu lub zawiesia próżniowego bez nich płyta pęka w transporcie albo wypada z chwytaka i zgniata stopę. Fachowa ekipa wnosi wiedzę geotechniczną (nośność podłoża, poziom wody gruntowej), geodezyjną (niwelacja, odwodnienie) i wykonawczą (sprzęt, tempo, gwarancja).

Wykonawca z doświadczeniem gwarantuje 3-5 lat na robotę, pod warunkiem że inwestor dostarczy dokumentację materiałową (dowody dostawy płyt i podsypki). Przy większych powierzchniach od 200 m² różnica w cenie między ekipą hobbystyczną a profesjonalną zwraca się w ciągu 5-7 lat dzięki mniejszej liczbie napraw. Stawka robocizny bez materiału waha się od 45 do 80 zł za m², w zależności od regionu, dostępności placu budowy i wymogów odwodnienia.

Wybór wykonawcy zaczyna się od portfolio i referencji. Realne ekipy pokazują realizacje sprzed 3-5 lat, nie tylko świeżo oddane. Warto też sprawdzić, czy firma posiada polisę OC przy robotach drogowych szkody na sąsiednim terenie (osuwisko, przerwanie krawężnika) potrafią kosztować kilkadziesiąt tysięcy złotych. Umowa powinna zawierać harmonogram z karami umownymi za opóźnienia, specyfikację materiałową i procedurę odbioru z pomiarem spadków oraz zagęszczenia.

Przed podpisaniem umowy poproś o wizję lokalną i przedmiar z rozbiciem na warstwy. Rzetelna ekipa nigdy nie wycenia „z góry" bez obejrzenia gruntu podbudowa na glinie pęczniejącej wymaga zupełnie innej konstrukcji niż warstwa na piasku stabilizowanym. Cena ofertowa powyżej 90 zł/m² z materiałem sugeruje pośrednika, nie wykonawcę; poniżej 50 zł/m² zazwyczaj oznacza brak polisy i brak gwarancji.

Konserwacja nawierzchni z płyt po ułożeniu

Nawierzchnia z płyt drogowych nie wymaga corocznej impregnacji beton C30/37 z dodatkami mrozoodpornymi sam radzi sobie z wodą i solą drogową. Wystarczy raz na 2-3 lata uzupełnić piasek w spoinach, bo deszcz i wiatr stopniowo go wymywają. Puste spoiny to otwarte drzwi dla chwastów, które korzeniami rozsadzają krawędzie płyt szybciej niż mróz.

Czyszczenie myjką ciśnieniową (do 150 bar) dobrze robi nawierzchni po zimie, kiedy sól zostawia biały nalot. Silniejsze ciśnienie (powyżej 200 bar) wybija piasek ze spoin i narusza strukturę powierzchniową betonu. Mycie raz w roku, wiosną, wystarcza do utrzymania estetyki na parkingu czy podjeździe. W przypadku plam oleju (motoryzacja) przysypanie piaskiem chłonnym i mechaniczne usunięcie mokrym odkurzaczem załatwia sprawę bez chemii.

Remont punktowy polega na wymianie pojedynczej płyty. Stara podsypka wybiera się do głębokości podbudowy, nową płytę wstawia na świeżym piasku i dogęszcza. To jedyna sytuacja, w której „domowy fachowiec" nie ustępuje profesjonaliście roboty trwają 2-3 godziny i nie wymagają ani ciężkiego sprzętu, ani szczególnych uprawnień. Po pięciu-siedmiu latach intensywnej eksploatacji warto zaplanować przegląd całej nawierzchni z pomiarem spadków i uzupełnieniem dylatacji.

Decyzja o wyborze rozwiązania sprowadza się do trzech zmiennych: intensywności ruchu, rodzaju gruntu i dostępnego budżetu. Inwestor prywatny z podjazdem na glinie pęczniejącej inwestuje w płyty zbrojone na grubszej podbudowie; deweloper budujący parking osiedlowy wybiera płyty pełne z podsypką cementowo-piaskową; gmina remontująca drogę dojazdową stawia na płyty zbrojone KR2 i profesjonalną ekipę z wieloletnią gwarancją. Każdy z tych scenariuszy opłaca się, pod warunkiem że podsypka i podbudowa zostały zrobione według sztuki, a nie według widzimisię wykonawcy.

Źródła i akty prawne: PN-EN 13369:2018 (wspólne wymagania dla prefabrykatów betonowych), PN-EN 1339:2009 (elementy brukowe z betonu płyty drogowe), PN-S 06102:1997 (podbudowa z kruszywa stabilizowanego mechanicznie), KNR 2-31 (katalog nakładów rzeczowych na drogi), Rozporządzenie Ministra Transportu i Gospodarki Morskiej z 2 marca 1999 r. (Dz.U. 1999 nr 43 poz. 430, z późn. zm.), Eurokod 2 / PN-EN 1992-1-1 (projektowanie konstrukcji betonowych), prawo budowlane (ustawa z 7 lipca 1994 r., Dz.U. 1994 nr 89 poz. 414, z późn. zm.), informacje katalogowe producentów płyt drogowych oraz wytyczne IBDiM dotyczące nawierzchni sztywnych.
