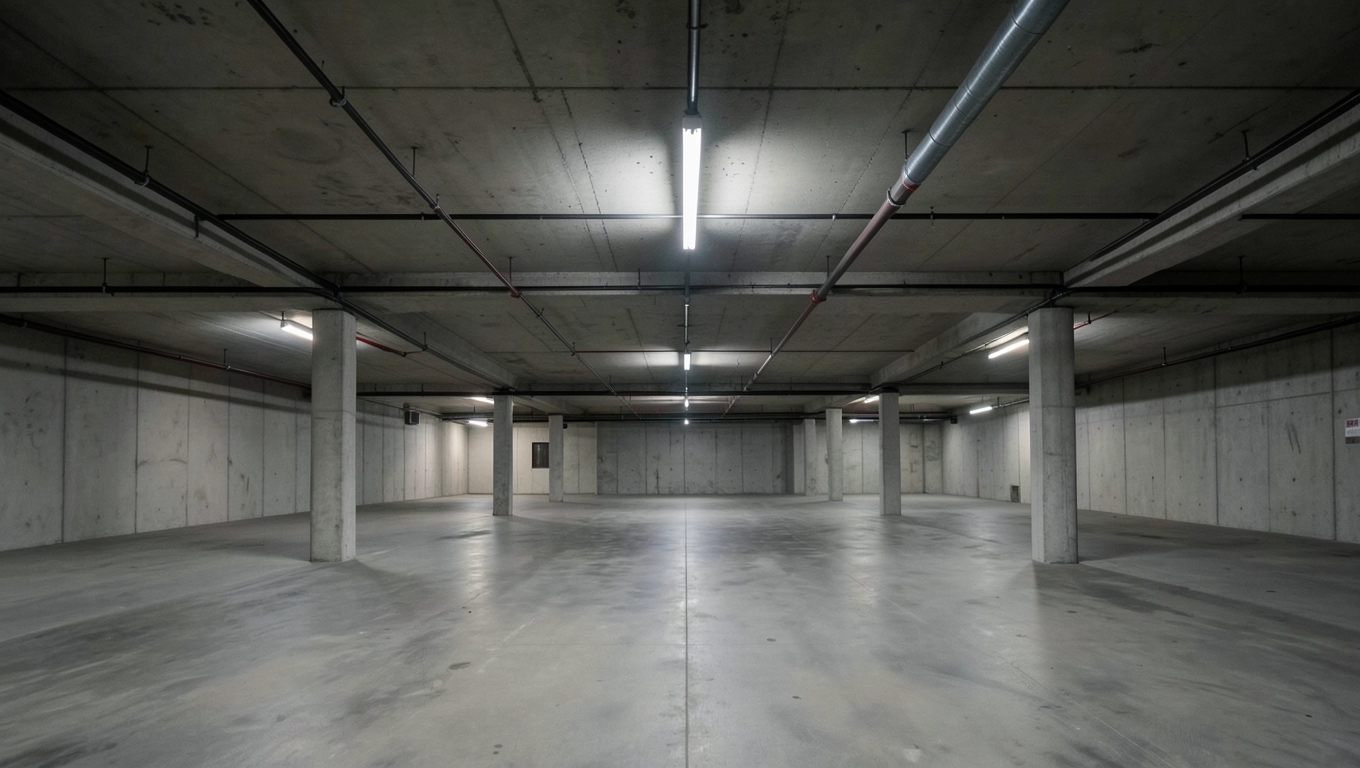

Wysokość garażu podziemnego: 2,2 m i 2 m pod instalacje

Jaka jest minimalna wysokość garażu podziemnego według przepisów?

Garaż podziemny musi mieć co najmniej 2,2 m w świetle konstrukcji i 2 m do najniższej instalacji. Te wymiary podaje § 102 rozporządzenia w sprawie warunków technicznych, które wydał Minister Infrastruktury 12 kwietnia 2002 r.

Przepis obejmuje garaż zamknięty, z pełną obudową i zamykanymi otworami, oraz otwarty, bez ścian zewnętrznych albo ze ścianami ażurowymi lub niepełnymi. Garaż może być osobnym obiektem albo częścią budynku, więc parking podziemny w budynku wielorodzinnym podlega tym samym 2,2 m i 2 m co garaż na poziomie terenu.

Jaka jest standardowa wysokość garażu?

Dla każdego garażu na samochody osobowe punktem wyjścia jest 2,2 m w świetle konstrukcji, a § 102 nie podaje dla garażu podziemnego innej wartości. Garaż to w rozumieniu art. 3 pkt 10 Prawa budowlanego budynek albo wydzielone w budynku pomieszczenie do przechowywania samochodów osobowych, co przypomina porada prawna o definicji garażu.

Czym różni się 2,2 m w świetle od 2 m do instalacji?

2,2 m liczy się do konstrukcji, czyli spodu stropu lub belki, a 2 m do najniższego elementu instalacji podwieszonego pod stropem. Oba warunki obowiązują jednocześnie, dlatego przy stropie na wysokości 2,2 m wszystkie instalacje nad przejazdem muszą zmieścić się w 20 cm.

Pod stropem garażu podziemnego prowadzi się zwykle wentylację, instalację przeciwpożarową, kable i oświetlenie. § 102 wymaga elektrycznego oświetlenia, wymiany powietrza zgodnej z § 108 oraz instalacji przeciwpożarowej zabezpieczonej przed zamarzaniem, jeśli wymagają jej przepisy przeciwpożarowe. Trasy tych instalacji trzeba więc ustalić razem z wysokością kondygnacji, a nie po narysowaniu przekroju.

Przykład: czy instalacje zmieszczą się pod stropem?

Przykład: projekt zakłada 2,40 m w świetle konstrukcji, a kanał wentylacyjny w osi przejazdu zajmuje z mocowaniem 0,35 m (wymiar z projektu branżowego).

1. Zapas na instalacje: 2,40 m - 2,00 m = 0,40 m.
2. Prześwit pod kanałem: 2,40 m - 0,35 m = 2,05 m, warunek 2 m jest spełniony z zapasem 5 cm.
3. Korytko kablowe 0,10 m zawieszone pod kanałem obniża prześwit do 2,05 m - 0,10 m = 1,95 m, czyli 5 cm poniżej minimum.

Reguła: łączna wysokość instalacji ułożonych jedna pod drugą nie może przekroczyć wysokości w świetle minus 2,00 m. Przy 2,2 m to 0,20 m, przy 2,5 m to 0,50 m. Jeśli suma z projektów branżowych jest większa, podnieś strop albo zmień przebieg tras tak, żeby się nie nakładały.

Garaż podziemny dla SUV-a lub busa

Przepis określa minimum dla samochodów osobowych i nie wymiaruje garażu pod konkretne auto. Jeśli wysokość pojazdu z relingami lub bagażnikiem dachowym jest bliska 2 m, porównaj ją z najmniejszym z trzech wymiarów: prześwitem pod instalacjami, wysokością wrót w świetle i najniższym punktem nad stanowiskiem.

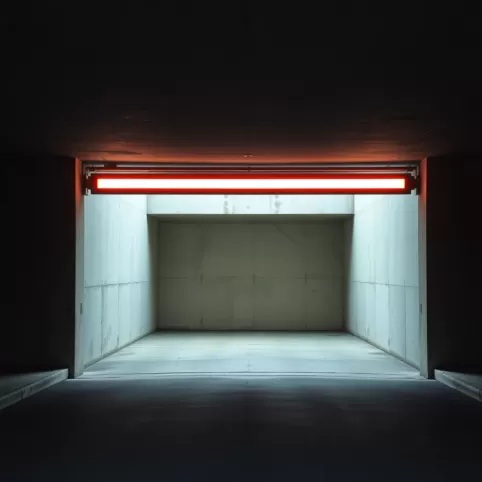

Jaką wysokość ma mieć wjazd i brama do garażu podziemnego?

Wjazd lub wrota garażu podziemnego muszą mieć w świetle co najmniej 2 m wysokości i 2,3 m szerokości. To wymiar wolnego otworu, więc sprawdza się go po zamontowaniu bramy, prowadnic i uszczelek. Więcej o samym otworze i rampie opisuje tekst o wysokości wjazdu do garażu podziemnego, a o doborze wrót artykuł o wysokości bramy garażowej według warunków technicznych.

Zjazd powinien być o co najmniej 0,5 m szerszy od bramy, czyli przy bramie 2,3 m mieć minimum 2,8 m; producent bram w poradniku BramTech o bramie do garażu podziemnego zaleca 3,5-4 m dla swobodnych manewrów.

Jakie są przepisy dotyczące garaży podziemnych poza wysokością?

Do garażu poniżej terenu trzeba zapewnić dojazd pochylnią o nachyleniu nie większym niż w § 70 rozporządzenia albo urządzeniem do transportu pionowego. Szerokość pochylni zależy od liczby samochodów na kondygnacji, a przed wjazdem do garażu podziemnego muszą być wpusty podłogowe z syfonem i osadnikami.

Zestawienie opracowano na podstawie § 103 warunków technicznych dla garaży. BramTech podaje w praktyce spadek zjazdu najwyżej 25%, a najlepiej do 15%; granice nachylenia opisuje też artykuł o maksymalnym spadku podjazdu do garażu.

Przykład: posadzka garażu leży 3,0 m poniżej terenu. Przy spadku 25% zjazd w rzucie ma 3,0 m / 0,25 = 12 m, przy 15% już 3,0 m / 0,15 = 20 m. To uproszczenie bez łagodnych odcinków przejściowych na początku i końcu rampy, które dodatkowo wydłużają zjazd.

Miejsca postojowe pod rampą i o zmiennej wysokości

Stanowisko pod rampą, którego wysokość maleje od 2,35 m do 1,3 m, na części długości ma mniej niż 2,2 m w świetle. Czy wliczać takie miejsca do liczby wymaganej przez plan miejscowy, analizowała opinia ZR 98 Małopolskiej Okręgowej Izby Architektów; izba zaznacza, że jej opinie są materiałem pomocniczym, a nie wykładnią prawa.

Źródła różnią się co do wymiarów stanowiska. Opinia z 2018 r. cytuje § 21 z minimum 2,5 m x 5 m, a poradnik o organizacji parkingu podziemnego z 2025 r. podaje 2,3 m x 5 m. Teksty dzieli siedem lat, więc szerokość miejsca sprawdź w aktualnym brzmieniu § 21.

Co sprawdzić przy odbiorze garażu podziemnego?

• Wysokość w świetle konstrukcji w najniższym punkcie, także pod belkami: min. 2,2 m.
• Odległość od posadzki do najniższej instalacji w osi każdego przejazdu: min. 2 m.
• Wrota w świetle po montażu napędu i uszczelek: min. 2 m wysokości i 2,3 m szerokości.
• Nachylenie pochylni zmierzone na budowie w kilku miejscach, nie tylko odczytane z projektu.
• Szerokość pochylni zgodna z liczbą stanowisk na kondygnacji.
• Wpusty podłogowe z syfonem i osadnikami przed wjazdem.
• Działająca wentylacja i oświetlenie oraz instalacja przeciwpożarowa chroniona przed zamarzaniem.
• Stanowiska pod rampą lub skosami: wysokość zmierzona na całej długości miejsca.
