Jak prawidłowo wykonać zagęszczenie gruntu pod płytę fundamentową?

Czym tak naprawdę jest kluczowe dla trwałości każdego budynku zagęszczenie pod płytę fundamentową? To fundament pod fundamentem – proces zapewniający, że ciężar całej konstrukcji rozłoży się równomiernie i stabilnie na nośnym gruncie. Mówiąc wprost, to jak solidny stół ustawiony na niestabilnym podłożu – prędzej czy później pojawią się problemy, jeśli pod nim nie będzie odpowiedniego wsparcia, a zagęszczenie gruntu to właśnie to wsparcie.

Gdy wkraczamy na plac budowy, często spotykamy się z gruntami, które na pierwszy rzut oka wydają się stabilne, jednak ich głębsze warstwy mogą kryć niemiłe niespodzianki w postaci materiałów o zmiennych właściwościach ściśliwych. Historia budownictwa jest pełna przykładów, gdzie zaniechanie dokładnej oceny i przygotowania podłoża doprowadziło do kosztownych napraw lub nawet katastrof budowlanych spowodowanych nierównomiernym osiadaniem, znanym w branży jako osiadanie różnicowe.

Nasi eksperci przeanalizowali dostępne dane dotyczące typowych warunków gruntowych w różnych regionach kraju, zestawiając rodzaje gruntu z najczęściej odnotowywanymi problemami konstrukcyjnymi i rekomendowanymi metodami przygotowania podłoża. Z naszych obserwacji wynika, że grunty organiczne i nasypowe wymagają szczególnej uwagi i niemal zawsze interwencji w postaci wymiany lub intensywnego zagęszczania, podczas gdy dobrze uziarnione piaski i żwiry zazwyczaj stanowią korzystne podłoże, wymagające jedynie podstawowego przygotowania.

Przyjrzenie się charakterystyce poszczególnych typów gruntów i ich podatności na osiadanie pozwala z pełną mocą stwierdzić: inwestycja w badania geotechniczne i odpowiednie przygotowanie podłoża to nie luksus, a konieczność, która chroni przed znacznymi problemami w przyszłości. Zapobieganie problemom jest zawsze tańsze niż ich rozwiązywanie, zwłaszcza gdy mówimy o stabilności całego budynku.

Wymiana gruntu i przygotowanie podłoża

Nie oszukujmy się, grunt pod budowę bywa kapryśny. Kiedy badania geotechniczne wskazują na słabą nośność warstwy, która ma bezpośrednio przejąć obciążenie płyty fundamentowej, nie ma co cudować – konieczna staje się wymiana gruntu. To jak usunięcie przegnitej deski z podłogi, zanim położymy na niej solidny parkiet.

Typowa sytuacja to grunt spoisty lub organiczny na głębokości do 2-3 metrów; usunięcie tej warstwy staje się standardowym etapem robót ziemnych. Oczywiście, kopanie głębiej jest możliwe, ale generuje proporcjonalnie wyższe koszty, stąd często przy głębszych słabych warstwach rozważa się inne metody posadowienia.

Usunięty słaby materiał zastępuje się kruszywem: najczęściej dobrze uziarnionym piaskiem, pospółką, a czasami chudym betonem o minimalnym parametrze wytrzymałości, np. C8/10 (B10). Materiał ten musi spełniać określone wymagania, być wolny od zanieczyszczeń organicznych i charakteryzować się dobrą zdolnością do zagęszczania.

Właśnie teraz, w pierwszym kwartale roku, gdy wody gruntowe zazwyczaj są na najniższym poziomie, a temperatury stabilne powyżej zera, warunki do przeprowadzenia takich prac są optymalne. Wykopanie słabej warstwy w czasie obniżonego poziomu wody gruntowej minimalizuje problemy z pompowaniem i stabilnością ścian wykopu.

Po usunięciu słabego gruntu dno wykopu należy dokładnie oczyścić i wyrównać. Następnie rozpoczyna się etap układania materiału zastępczego, który musi być zresztą odpowiednio przygotowany – czasem wymaga wstępnego zwałowania lub nawilgocenia, aby uzyskać optymalną wilgotność do zagęszczania.

Układanie kruszywa odbywa się warstwami, zgodnie z zasadą zagęszczania "po wierzchu" (compaction from the surface) lub "po rdzeniu" (compaction from the core), choć w przypadku wymiany pod płytę fundamentową najczęściej mówimy o zagęszczaniu całych, układanych poziomo warstw.

Grubość pojedynczej warstwy układanego piasku czy pospółki nie powinna przekraczać 20-30 cm, w zależności od parametrów używanej zagęszczarki. Taka grubość warstwy pozwala na skuteczne przeniesienie energii zagęszczania w głąb, zapewniając odpowiedni stopień zagęszczenia gruntu w całej objętości warstwy.

Każda ułożona warstwa materiału zastępczego musi być starannie zagęszczona, aż do osiągnięcia projektowanego wskaźnika zagęszczenia lub wskaźnika plastyczności. Niekontrolowane osiadanie materiału zastępczego pod ciężarem budynku to tylko odwleczenie problemu ze słabym podłożem w czasie.

W niektórych przypadkach, gdy głębokość wymiany gruntu jest znaczna, a napływ wód gruntowych wysoki, może być konieczne zastosowanie igłofiltrów lub drenażu odwadniającego na czas prowadzenia prac. To dodatkowy koszt, ale niezbędny, aby wykop nie zamienił się w basen.

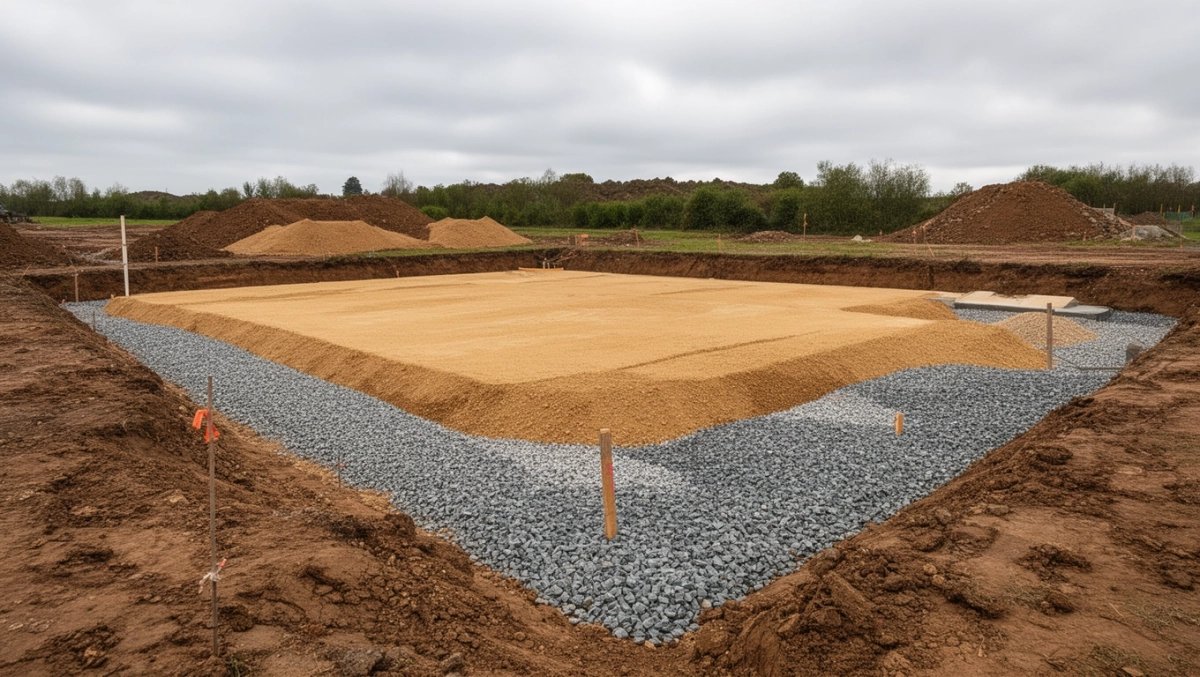

Przygotowanie podłoża to nie tylko wymiana gruntu, ale także precyzyjne wyrównanie, usunięcie wszelkich korzeni, resztek organicznych i innych materiałów, które mogłyby ulec rozkładowi lub odkształceniu pod obciążeniem.

Koszt wymiany gruntu może być znaczący i zależy od wielu czynników: kubatury wykopu (szerokość, długość, głębokość), kosztu zakupu i transportu materiału zastępczego (piasku/żwiru), kosztów usunięcia i utylizacji słabego gruntu (tzw. hałdowanie lub wywóz na składowisko) oraz kosztów robocizny i użycia sprzętu (koparki, zagęszczarki).

Szacunkowe koszty materiału zastępczego (np. dobrego piasku średniego) to ok. 40-70 zł/tona (plus transport), a koszt wykopu i wywozu gruntu spoistego to często ok. 30-50 zł/m³ . Całkowity koszt wymiany gruntu pod standardowy dom jednorodzinny (np. ok. 150 m² powierzchni zabudowy, wymiana na 2 m głębokości) może wynieść od kilkunastu do nawet kilkudziesięciu tysięcy złotych, co stanowi istotną pozycję w budżecie inwestycji.

Nieprzeprowadzenie wymiany gruntu tam, gdzie jest ona konieczna, to gra w rosyjską ruletkę ze stabilnością budynku. Osiadanie nierównomierne może doprowadzić do pęknięć ścian konstrukcyjnych i działowych, uszkodzeń posadzek, a nawet do naruszenia stateczności całego obiektu. Nasi doświadczeni inspektorzy budowlani widzieli to na własne oczy – skutki potrafią być druzgocące.

Stąd jasny przekaz: jeżeli badania geotechniczne dają czerwoną lampkę, wymiana gruntu jest pierwszym i najpewniejszym krokiem do zbudowania trwałej, stabilnej płyty fundamentowej. To inwestycja w spokój ducha i bezpieczeństwo mieszkańców na długie lata.

Poziom posadowienia płyty fundamentowej, ustalony na podstawie raportu geotechnicznego, wyznacza głębokość, do której musi być usunięty słaby grunt i wykonane zastępstwo. Zazwyczaj wynosi on 0.8m do 1.5m poniżej poziomu terenu, ale w specyficznych warunkach, np. przy wysokim poziomie wód gruntowych, może być niższy.

Wymiana gruntu na tym etapie jest jednorazową szansą na skorygowanie problemu z podłożem. Po wylaniu płyty fundamentowej możliwości interwencji są już bardzo ograniczone i drastycznie droższe.

Stosowanie geowłóknin na dnie wykopu przed zasypaniem materiałem zastępczym jest dobrą praktyką, zapobiegającą mieszaniu się zasypki z pozostałym gruntem rodzimym o słabszych parametrach. Geowłóknina działa jak filtr i separator.

Pamiętajmy, że materiał zastępczy musi być odpowiedniego rodzaju i uziarnienia. Drobny piasek, nawet dobrze zagęszczony, ma gorszą przepuszczalność i większą ściśliwość niż piasek średni lub pospółka, co może wpłynąć na parametry podłoża w długim okresie.

Właściwe przygotowanie podłoża, czyli usunięcie słabych warstw i ułożenie nośnego, łatwo zagęszczalnego materiału zastępczego, to fundament sukcesu dla późniejszego procesu zagęszczeniem gruntu. Zaniedbanie tego etapu zemści się w przyszłości, czasem bardzo dotkliwie.

Ziemia nie wybacza błędów popełnionych na etapie przygotowania podłoża. Myślenie "jakoś to będzie" w kontekście fundamentów to prosta droga do kłopotów.

Należy także pamiętać o odpowiednim dociśnięciu pierwszej warstwy materiału zastępczego do dna wykopu, aby wyeliminować puste przestrzenie i zapewnić solidny start dla kolejnych warstw podsypki. Czasami wykonuje się to specjalnym walcem lub dużą zagęszczarką płytową.

Każda tona przywiezionego piasku i każdy metr sześcienny wywiezionej ziemi mają znaczenie i wpływają na końcowy efekt. Dokładność na tym etapie procentuje.

Inspektor nadzoru budowlanego powinien szczegółowo weryfikować proces wymiany gruntu, w tym rodzaj materiału zastępczego, grubość układanych warstw oraz sposób i stopień ich zagęszczania gruntu. Jego doświadczone oko jest bezcenne.

Zapewnienie optymalnej wilgotności materiału przeznaczonego do zagęszczania jest kluczowe; zbyt suchy piasek ciężko ubić do wymaganej gęstości, a zbyt mokry "pływa" i staje się wręcz niemożliwy do skutecznego zagęszczenia.

Cały proces wymiany gruntu to złożone przedsięwzięcie, które wymaga wiedzy, doświadczenia i odpowiedniego sprzętu. Nie jest to zadanie dla amatorów.

Metody i sprzęt do zagęszczania gruntu

Kiedy już słaby grunt zostanie usunięty i pojawi się materiał zastępczy, cała uwaga koncentruje się na jednym celu: jego solidnym zagęszczeniu pod płytę fundamentową. Nie można po prostu nasypać piasku i myśleć, że ciężar budynku sam go "usiądzie" – to marzenie ściętej głowy.

Najpowszechniejszą metodą stosowaną pod budowę domów jednorodzinnych jest zagęszczanie wibracyjne. Polega ono na wykorzystaniu urządzeń generujących drgania mechaniczne, które wprawiają ziarna gruntu w ruch, umożliwiając im przesuwanie się i układanie w gęściejszej strukturze.

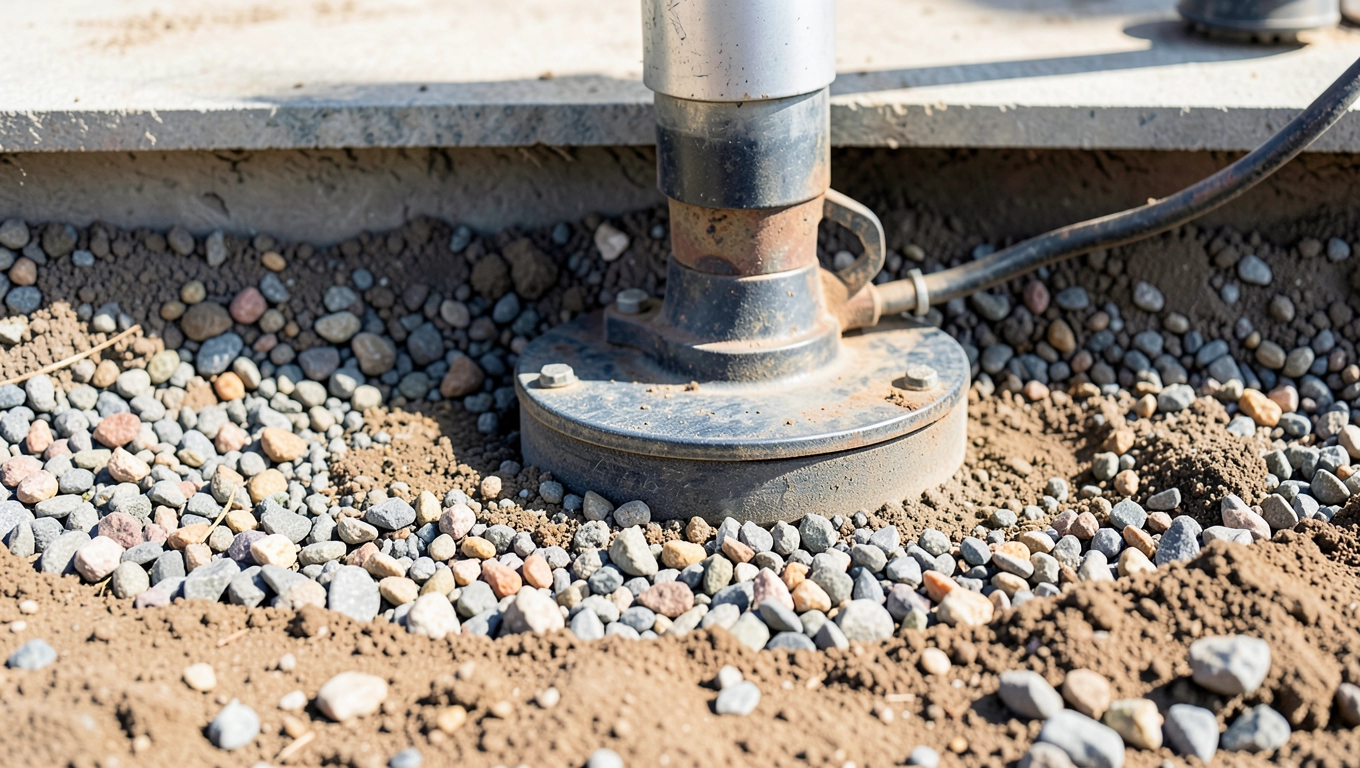

Głównym narzędziem do tego celu jest zagęszczarka. Na rynku dostępne są różne typy i rozmiary, a wybór zależy od rodzaju zagęszczanego materiału, wymaganej głębokości zagęszczenia oraz rozmiarów obszaru pracy.

Najczęściej spotykane są zagęszczarki płytowe, zwane potocznie "żabami". Dla mniejszych prac i trudno dostępnych miejsc używa się lżejszych modeli (np. 80-150 kg), a do zagęszczania grubszych warstw kruszywa na większych powierzchniach stosuje się cięższe zagęszczarki płytowe (np. 200-500 kg) lub walce wibracyjne.

Większa masa zagęszczarki i wyższa siła odśrodkowa (generowana przez wibrator wewnątrz maszyny) przekłada się na większą energię uderzenia i głębokość oddziaływania na grunt. Zagęszczarka płytowa o masie ok. 200 kg jest w stanie skutecznie zagęścić warstwę piasku o grubości do 20-30 cm, osiągając wymaganą gęstość.

Modele rewersyjne zagęszczarek płytowych umożliwiają zmianę kierunku jazdy, co ułatwia manewrowanie w wykopach i wokół przeszkód. To ważne dla efektywności pracy i równomiernego zagęszczania podłoża.

Istnieją także zagęszczarki stopowe, tzw. ubijaki skoczki (wacker, jumping jack). Są one idealne do zagęszczania spójnych i półspójnych gruntów w wąskich wykopach i wokół elementów konstrukcyjnych, takich jak narożniki wykopów pod fundamenty. Ich specyficzny ruch ubijający lepiej radzi sobie z tymi typami gruntu.

Zagęszczanie wibracyjne jest niezwykle skuteczne w gruntach niespoistych (piaski, żwiry), gdzie drgania powodują reorganizację ziaren i zmniejszenie pustek. W gruntach spoistych (gliny, iły) efektywność jest niższa, a kluczową rolę odgrywa tu właściwa wilgotność gruntu oraz użycie ubijaków stopowych, które działają bardziej dynamicznie, miażdżąc struktury gruntu.

Pamiętajmy, że producenci sprzętu podają maksymalną głębokość skutecznego zagęszczania dla swoich maszyn. Typowa zagęszczarka płytowa o masie 200-300 kg efektywnie działa do głębokości około 30-50 cm w zależności od typu gruntu i jego wilgotności. Użycie maszyny o zbyt małej masie na zbyt grubych warstwach to częsty błąd, który skutkuje niedostatecznym zagęszczeniem głębszych partii podsypki.

Przy dużych inwestycjach, np. halach przemysłowych posadowionych na płytach fundamentowych, stosuje się cięższy sprzęt, np. walce wibracyjne o masie kilku ton, które potrafią skutecznie zagęścić grunt na głębokości kilkudziesięciu centymetrów w jednej warstwie.

Prawidłowa obsługa zagęszczarki jest równie ważna jak dobór odpowiedniej maszyny. Operator powinien poruszać się z równomierną prędkością, wykonując odpowiednią liczbę przejść na tej samej powierzchni, aby zapewnić równomierne zagęszczenie pod płytę fundamentową. Zbyt szybki ruch maszyny ogranicza skuteczność wibracji.

Zwykle zaleca się 4-6 przejść zagęszczarki po każdej warstwie podsypki, ale optymalna liczba przejść powinna być potwierdzona badaniami kontrolnymi na etapie realizacji. Czasem w instrukcji producenta gruntu do podsypki lub w projekcie geotechnicznym są podane konkretne wytyczne dotyczące sprzętu i liczby przejść.

Kluczowe jest także zapewnienie odpowiedniej wilgotności zagęszczanego materiału. Ani za sucho, ani za mokro. Dla piasków optymalna wilgotność to zazwyczaj kilka procent, którą łatwo ocenić organoleptycznie – grunt ściskany w dłoni powinien tworzyć spójną kulkę, która rozpada się po lekkim dotknięciu.

Brak odpowiedniego zagęszczenia pod płytą fundamentową prowadzi do nierównomiernego osiadania, które, jak już wspomniano, jest przyczyną kosztownych uszkodzeń konstrukcyjnych. My, inżynierowie, widujemy to regularnie – pęknięcia ścian, "wiszące" podłogi, problemy ze stolarką.

Wynajem zagęszczarki o masie 200-300 kg to koszt rzędu 100-200 zł za dzień lub 500-800 zł za tydzień, w zależności od lokalizacji i dostawcy. Kupno nowej to wydatek od kilku do kilkunastu tysięcy złotych. To niewielki koszt w porównaniu do potencjalnych szkód.

Nie można zapomnieć o bezpieczeństwie. Zagęszczarki generują znaczne wibracje i hałas, dlatego operatorzy powinni używać odpowiednich środków ochrony osobistej, takich jak rękawice antywibracyjne i ochraniacze słuchu. Długotrwałe narażenie na wibracje może prowadzić do schorzeń zawodowych.

Czasami w projekcie budowlanym lub w raporcie geotechnicznym znajdują się konkretne wytyczne dotyczące typu zagęszczarki i metody zagęszczania gruntu. Należy się do nich bezwzględnie stosować, bo zostały one opracowane w oparciu o specyficzne warunki gruntowe na danej działce.

Nowoczesne zagęszczarki wyposażone są w systemy kontroli zagęszczenia, które informują operatora o stopniu zagęszczenia podłoża. To przydatne narzędzie, choć nie zastępuje tradycyjnych badań laboratoryjnych i terenowych, które są niezbędne do formalnego potwierdzenia poprawności wykonanych prac.

Wybierając sprzęt, warto skonsultować się ze specjalistą lub firmą geotechniczną, która oceniła warunki gruntowe. Pomogą dobrać maszynę odpowiednią do specyfiki gruntu i wymagań projektowych.

Zagęszczanie warstwami: klucz do stabilności

Wyobraźmy sobie stos piasku. Jeśli spróbujemy go ubić, naciskając tylko na wierzch, górna warstwa stanie się twarda, ale głębiej piasek pozostanie luźny i podatny na osiadanie. Podobnie jest z gruntem pod płytą fundamentową – skuteczne zagęszczanie gruntu musi odbywać się warstwami.

Jest to absolutnie kluczowa zasada, której naruszenie niemal na pewno doprowadzi do niedostatecznego zagęszczenia dolnych partii podsypki. Nasypanie grubej podsypki na raz, powiedzmy metra, i próbę jej zagęszczenia dużą zagęszczarką płytową od góry, to jak próba suszenia głębokiego jeziora suszarką do włosów.

Standardową praktyką, potwierdzoną przez liczne badania i normy, jest układanie materiału podsypkowego, najczęściej piasku lub pospółki, cienkimi warstwami, zazwyczaj o grubości 15-25 cm przed zagęszczeniem. Dlaczego tak cienko? Bo energia generowana przez większość standardowych zagęszczarek płytowych skutecznie dociera tylko do tej głębokości.

Po ułożeniu każdej takiej cienkiej warstwę materiału, należy ją bezzwłocznie poddać procesowi zagęszczania przy użyciu odpowiedniego sprzętu. Liczba przejść zagęszczarki po powierzchni powinna być zgodna z wytycznymi lub wynikami próbnych zagęszczeń – najczęściej to 4 do 6 przejść w obu kierunkach.

Prawidłowe zagęszczenie pod płytę fundamentową każdej kolejnej warstwy tworzy solidną, nośną podstawę dla warstwy następnej. W ten sposób, krok po kroku, budowana jest jednolita, dobrze zagęszczona warstwa konstrukcyjna, zdolna przenieść znaczne obciążenia płyty fundamentowej i budynku.

Pomijanie zagęszczania każdej warstwy lub układanie zbyt grubych warstw to proszenie się o kłopoty. Nawet jeśli wierzchnia warstwę wydaje się twarda, poniżej może kryć się luźny materiał, który pod obciążeniem budynku będzie osiadać, powodując katastrofalne osiadanie różnicowe.

Proces zagęszczania gruntu w ten sposób jest pracochłonny, ale jego pominięcie jest znacznie kosztowniejsze w perspektywie lat. Lepiej poświęcić dzień czy dwa więcej na etapie fundamentowania niż potem borykać się z pęknięciami ścian.

Wilgotność każdej warstwy przed zagęszczeniem również odgrywa krytyczną rolę. Materiał zbyt suchy nie osiągnie maksymalnej gęstości, a materiał zbyt mokry będzie wypływać pod zagęszczarkom, tworząc grząskie obszary. Doświadczony operator potrafi ocenić wilgotność "na oko", ale w przypadku większych projektów zaleca się kontrolę laboratoryjną wilgotności optymalnej.

Optymalna wilgotność dla większości piasków do podsypki wynosi zazwyczaj w przedziale 5-10%. Jej precyzyjne określenie odbywa się w ramach laboratoryjnego badania Proctora, które wyznacza krzywą zagęszczenia dla danego materiału i wskazuje wilgotność, przy której można osiągnąć maksymalną gęstość objętościową szkieletu gruntowego.

Kiedyś rozmawiałem z wykonawcą, który "zapomniał" o zagęszczeniu kilku dolnych warstw podsypki pod dużą halą magazynową. Po kilku miesiącach eksploatacji, gdy hala została w pełni załadowana, posadzka popękała w dramatyczny sposób, a w wielu miejscach zapadła się o kilkanaście centymetrów. Koszt napraw przekroczył pierwotny koszt wykonania fundamentów. Myśl o tych kilkuset złotych za dodatkowy dzień pracy zagęszczarki w zestawieniu z milionowymi stratami.

Równomierność zagęszczania każdej warstwę jest równie ważna co jej grubość. Należy zapewnić pokrycie całej powierzchni wykopu, unikając pomijania obszarów, zwłaszcza w rogach i przy krawędziach wykopu.

W miejscach trudno dostępnych dla dużej zagęszczarki płytowej (np. narożniki wykopu, obszary wokół przejść instalacyjnych) należy zastosować mniejszy sprzęt, np. ubijak stopowy, aby zapewnić równie wysoki stopień zagęszczenia gruntu.

Proces ten wymaga stałego monitorowania grubości układanych warstw oraz wizualnej oceny efektywności zagęszczania. Spojrzenie na ślady pozostawiane przez zagęszczarkę może dać wstępne pojęcie o stopniu zagęszczenia – brak wyraźnych śladów może sugerować osiągnięcie wysokiej gęstości.

Czas poświęcony na metodyczne zagęszczanie gruntu warstwami to inwestycja w przyszłość. Daje gwarancję, że podsypka pod płytą fundamentową będzie pracować jako jednolita, stabilna podstawa przez cały okres użytkowania budynku.

Nadmierna grubość warstw, niewłaściwy sprzęt lub brak odpowiedniej liczby przejść to proste recepty na katastrofę budowlaną. Nie ma tu miejsca na skróty czy oszczędności.

Zagęszczenie każdej warstwy to fizyczne zapewnienie, że pustki w gruncie zostaną zredukowane do minimum, a ziarna ułożą się w najbardziej stabilną konfigurację pod działaniem wibracji i ciężaru zagęszczarki.

Ten metodyczny proces, powtarzany na każdej, cienkiej warstwę, warstwami, zapewnia osiągnięcie wymaganego wskaźnika zagęszczenia na całej projektowanej głębokości warstwy konstrukcyjnej.

A przecież właśnie ta dobrze zagęszczona podsypka jest docelowym podłożem dla betonu płyty fundamentowej. To od niej zależy, jak stabilna będzie cała konstrukcja budynku w przyszłości. Dlatego tak ważne jest, aby etap zagęszczania gruntu został wykonany z najwyższą starannością i zgodnie z zasadami sztuki budowlanej oraz projektem geotechnicznym.

Jak sprawdzić prawidłowość zagęszczenia gruntu?

Wykonanie zagęszczania pod płytę fundamentową to jedno, a potwierdzenie, że zostało wykonane prawidłowo, to drugie, równie ważne zagadnienie. Nie można opierać się jedynie na subiektywnym odczuciu "twardości" podłoża po przejechaniu zagęszczarkom. W budownictwie polegamy na liczbach i konkretnych wynikach badań.

Fundamentem całego procesu weryfikacji są badania geotechniczne wykonane jeszcze przed rozpoczęciem budowy. Przedstawiają one charakterystykę gruntu rodzimego, określają poziomy wód gruntowych i dostarczają danych o właściwościach mechanicznych gruntu na danej działce. To na ich podstawie podejmuje się decyzję o ewentualnej wymianie gruntu i ustalane są wymagane parametry zagęszczenia.

Badanie geotechniczne polega zazwyczaj na wykonaniu kilku odwiertów w ziemi na głębokość do kilku metrów (np. 4-6 m) i pobraniu próbek gruntu z różnych głębokości. Próbki te poddawane są analizie laboratoryjnej, która określa typ gruntu (piasek, glina, ił, grunt organiczny), jego uziarnienie, wilgotność, gęstość objętościową oraz wskaźniki charakteryzujące spoistość i ściśliwość.

W przypadku gruntów niespoistych (piaski, pospółki), które są preferowane jako materiał podsypkowy, kluczowe parametry to wskaźnik zagęszczenia I_D (z ang. Relative Density), który mówi o stopniu wypełnienia przestrzeni międzyziarnowych, lub wskaźnik zagęszczenia I_S (stosunek gęstości suchego szkieletu gruntu po zagęszczeniu do maksymalnej gęstości uzyskiwanej w lab. metodą Proctora zmodyfikowaną). Często spotyka się wymóg osiągnięcia wskaźnika zagęszczenia I_S ≥ 0.95-0.98 dla warstw nośnych.

Dla gruntów spoistych do podsypki stosuje się inne kryteria i metody badawcze, np. badanie Proctora, które określa optymalną wilgotność i maksymalną gęstość objętościową gruntu po zagęszczeniu w laboratorium. Stopień zagęszczenia w terenie wyraża się wtedy jako procent tej laboratoryjnej wartości, np. 98% gęstości maksymalnej wg Proctora.

Po zakończeniu prac związanych z zagęszczeniem pod płytę fundamentową, niezbędne jest przeprowadzenie kontrolnych badań terenowych, które potwierdzą, czy wymagane parametry zostały osiągnięte w całej objętości zagęszczonej warstwy. Najpopularniejsze metody to dynamiczne sondowanie płytą VSS (Vägmärkesstenarnas Stora Stötsond) lub dynamiczne sondowanie lekką płytą (LPD - Light Weight Deflectometer).

Sondowanie VSS polega na wbijaniu stożka za pomocą swobodnie spadającego ciężaru i mierzeniu oporu, jaki stawia grunt. Liczba uderzeń na określoną głębokość (np. 10 cm) jest wskaźnikiem zagęszczenia. Im więcej uderzeń potrzeba, tym grunt jest bardziej zagęszczony i ma większą nośność.

Sondowanie lekką płytą (LPD) jest szybsze i pozwala określić moduł dynamiczny odkształcenia gruntu (Evd) w wyniku uderzenia spadającej płyty. Wysoka wartość Evd wskazuje na dobre zagęszczenie i wysoką sztywność podłoża. Standardowe wymagania dla zagęszczonej podsypki pod płytę fundamentową to zazwyczaj Evd ≥ 30-45 MPa.

Badania te należy przeprowadzać w reprezentatywnych punktach zagęszczonej powierzchni, w liczbie wystarczającej do oceny całej zageszczonej warstwy (np. 1 badanie na 100-200 m² powierzchni lub minimum 3-5 badań na płycie fundamentowej standardowego domu jednorodzinnego). Ich wyniki powinny być udokumentowane w protokole badań, który jest częścią dokumentacji budowy.

Pomiar stopnia zagęszczenia gruntu w ten sposób dostarcza twardych danych liczbowych, które można porównać z wymaganiami projektowymi. To obiektywna weryfikacja, a nie "wydaje się być twarde".

Koszt wykonania serii badań dynamicznym sondowaniem (np. 5-10 punktów) to zazwyczaj od kilkuset do tysiąca złotych, w zależności od regionu i firmy. To absolutnie znikomy wydatek w kontekście całkowitych kosztów budowy, a dostarcza kluczowych informacji o poprawności wykonania prac ziemnych.

W przypadku gruntów spoistych kontrolę zagęszczenia często przeprowadza się metodą walca Proctora lub specjalnym dilarometrem polowym. Są to metody mniej powszechne przy domach jednorodzinnych, częściej stosowane przy większych obiektach.

Często inwestorzy, chcąc zaoszczędzić, rezygnują z kontrolnych badań zagęszczenia. To naiwność lub po prostu brak świadomości potencjalnych konsekwencji. Budowa na niedostatecznie zagęszczonym podłożu to tykająca bomba.

Dobrze wykonane badanie geotechniczne wstępne, jasne wytyczne projektowe oraz kontrolne badania zagęszczenia po wykonaniu prac to trójka asów w rękawie, gwarantująca, że zagęszczenie gruntu pod płytą fundamentową będzie solidne.

Raport z badań zagęszczenia powinien jasno wskazywać uzyskane wartości wskaźników zagęszczenia lub modułów odkształcenia oraz porównywać je z wartościami wymaganymi. Brak spełnienia wymagań oznacza konieczność ponownego zagęszczenia i badań, aż do osiągnięcia odpowiednich parametrów.

Nasi specjaliści zawsze podkreślają: kontrola to nie zło konieczne, to kluczowy element procesu budowlanego, zwłaszcza przy tak fundamentalnym etapie, jakim jest przygotowanie podłoża pod płytę fundamentową. Zapytajcie każdego inżyniera z długoletnim doświadczeniem – widzieliśmy już za dużo problemów wynikających z braku rzetelnej kontroli.

Dodatkowo, wizualna kontrola procesu na bieżąco – czy materiał jest odpowiednio układany, czy zagęszczarka wykonuje wymaganą liczbę przejść, czy wilgotność jest prawidłowa – to podstawa, ale musi być uzupełniona badaniami ilościowymi.

Pamiętajmy, że nawet najlepszy materiał do podsypki i najlepszy sprzęt do zagęszczania nie dadzą gwarancji sukcesu bez odpowiedniej kontroli i weryfikacji wyników. Tylko dane z badań dają pewność.

Na zakończenie tego rozdziału chcielibyśmy położyć nacisk: badanie podłoża przed budową i kontrolne badania zagęszczenia po jej zakończeniu to absolutne minimum. Ignorowanie tych etapów to proszenie się o kłopoty i potencjalnie gigantyczne koszty w przyszłości. Działajmy świadomie i profesjonalnie.

Na koniec warto zilustrować, jak poszczególne etapy przygotowania podłoża wpływają na jego docelową sztywność, mierzoną np. modułem odkształcenia Evd (dynamiczny, MPa).

Czym tak naprawdę jest kluczowe dla trwałości każdego budynku zagęszczenie pod płytę fundamentową? To fundament pod fundamentem – proces zapewniający, że ciężar całej konstrukcji rozłoży się równomiernie i stabilnie na nośnym gruncie. Mówiąc wprost, to jak solidny stół ustawiony na niestabilnym podłożu – prędzej czy później pojawią się problemy, jeśli pod nim nie będzie odpowiedniego wsparcia, a zagęszczenie gruntu to właśnie to wsparcie, którego potrzebuje każda płyta fundamentowa, by zapewnić stabilność budynku.

Gdy wkraczamy na plac budowy, często spotykamy się z gruntami, które na pierwszy rzut oka wydają się stabilne, jednak ich głębsze warstwy mogą kryć niemiłe niespodzianki w postaci materiałów o zmiennych właściwościach ściśliwych. Historia budownictwa jest pełna przykładów, gdzie zaniechanie dokładnej oceny i przygotowania podłoża doprowadziło do kosztownych napraw lub nawet katastrof budowlanych spowodowanych nierównomiernym osiadaniem, znanym w branży jako osiadanie różnicowe.

Nasi eksperci przeanalizowali dostępne dane dotyczące typowych warunków gruntowych w różnych regionach kraju, zestawiając rodzaje gruntu z najczęściej odnotowywanymi problemami konstrukcyjnymi i rekomendowanymi metodami przygotowania podłoża. Z naszych obserwacji wynika, że grunty organiczne i nasypowe wymagają szczególnej uwagi i niemal zawsze interwencji w postaci wymiany lub intensywnego zagęszczania, podczas gdy dobrze uziarnione piaski i żwiry zazwyczaj stanowią korzystne podłoże, wymagające jedynie podstawowego przygotowania.

Przyjrzenie się charakterystyce poszczególnych typów gruntów i ich podatności na osiadanie pozwala z pełną mocą stwierdzić: inwestycja w badania geotechniczne i odpowiednie przygotowanie podłoża to nie luksus, a konieczność, która chroni przed znacznymi problemami w przyszłości. Zapobieganie problemom jest zawsze tańsze niż ich rozwiązywanie, zwłaszcza gdy mówimy o stabilności całego budynku.

Wymiana gruntu i przygotowanie podłoża

Nie oszukujmy się, grunt pod budowę bywa kapryśny. Kiedy badania geotechniczne wskazują na słabą nośność warstwy, która ma bezpośrednio przejąć obciążenie płyty fundamentowej, nie ma co cudować – konieczna staje się wymiana gruntu. To jak usunięcie przegnitej deski z podłogi, zanim położymy na niej solidny parkiet.

Typowa sytuacja to grunt spoisty lub organiczny na głębokości do 2-3 metrów; usunięcie tej warstwy staje się standardowym etapem robót ziemnych. Oczywiście, kopanie głębiej jest możliwe, ale generuje proporcjonalnie wyższe koszty, stąd często przy głębszych słabych warstwach rozważa się inne metody posadowienia.

Usunięty słaby materiał zastępuje się kruszywem: najczęściej dobrze uziarnionym piaskiem, pospółką, a czasami chudym betonem o minimalnym parametrze wytrzymałości, np. C8/10 (B10) o lekko plastycznej konsystencji czy cementem. Materiał ten musi spełniać określone wymagania, być wolny od zanieczczeń organicznych i charakteryzować się dobrą zdolnością do zagęszczania.

Właśnie teraz, w pierwszym kwartale roku, gdy wody gruntowe zazwyczaj są na najniższym poziomie, a temperatury stabilne powyżej zera, warunki do przeprowadzenia takich prac są optymalne. Wykopanie słabej warstwy w czasie obniżonego poziomu wody gruntowej minimalizuje problemy z pompowaniem i stabilnością ścian wykopu.

Po usunięciu słabego gruntu dno wykopu należy dokładnie oczyścić i wyrównać. Następnie rozpoczyna się etap układania materiału zastępczego, który musi być zresztą odpowiednio przygotowany – czasem wymaga wstępnego zwałowania lub nawilgocenia, aby uzyskać optymalną wilgotność do zagęszczania.

Układanie kruszywa odbywa się warstwami, zgodnie z zasadą zagęszczania "po wierzchu" (compaction from the surface) lub "po rdzeniu" (compaction from the core), choć w przypadku wymiany pod płytę fundamentową najczęściej mówimy o zagęszczaniu całych, układanych poziomo warstw.

Grubość pojedynczej warstwy układanego piasku czy pospółki nie powinna przekraczać 20-30 cm, w zależności od parametrów używanej zagęszczarki. Taka grubość warstwy pozwala na skuteczne przeniesienie energii zagęszczania w głąb, zapewniając odpowiedni stopień zagęszczenia gruntu w całej objętości warstwy.

Każda ułożona warstwa materiału zastępczego musi być starannie zagęszczona, aż do osiągnięcia projektowanego wskaźnika zagęszczenia lub wskaźnika plastyczności. Niekontrolowane osiadanie materiału zastępczego pod ciężarem budynku to tylko odwleczenie problemu ze słabym podłożem w czasie.

W niektórych przypadkach, gdy głębokość wymiany gruntu jest znaczna, a napływ wód gruntowych wysoki, może być konieczne zastosowanie igłofiltrów lub drenażu odwadniającego na czas prowadzenia prac. To dodatkowy koszt, ale niezbędny, aby wykop nie zamienił się w basen.

Przygotowanie podłoża to nie tylko wymiana gruntu, ale także precyzyjne wyrównanie, usunięcie wszelkich korzeni, resztek organicznych i innych materiałów, które mogłyby ulec rozkładowi lub odkształceniu pod obciążeniem.

Koszt wymiany gruntu może być znaczący i zależy od wielu czynników: kubatury wykopu (szerokość, długość, głębokość), kosztu zakupu i transportu materiału zastępczego (piasku/żwiru), kosztów usunięcia i utylizacji słabego gruntu (tzw. hałdowanie lub wywóz na składowisko) oraz kosztów robocizny i użycia sprzętu (koparki, zagęszczarki).

Szacunkowe koszty materiału zastępczego (np. dobrego piasku średniego) to ok. 40-70 zł/tona (plus transport), a koszt wykopu i wywozu gruntu spoistego to często ok. 30-50 zł/m³. Całkowity koszt wymiany gruntu pod standardowy dom jednorodzinny (np. ok. 150 m² powierzchni zabudowy, wymiana na 2 m głębokości) może wynieść od kilkunastu do nawet kilkudziesięciu tysięcy złotych, co stanowi istotną pozycję w budżecie inwestycji.

Nieprzeprowadzenie wymiany gruntu tam, gdzie jest ona konieczna, to gra w rosyjską ruletkę ze stabilnością budynku. Osiadanie nierównomierne może doprowadzić do pęknięć ścian konstrukcyjnych i działowych, uszkodzeń posadzek, a nawet do naruszenia stateczności całego obiektu. Nasi doświadczeni inspektorzy budowlani widzieli to na własne oczy – skutki potrafią być druzgocące.

Stąd jasny przekaz: jeżeli badania geotechniczne dają czerwoną lampkę, wymiana gruntu jest pierwszym i najpewniejszym krokiem do zbudowania trwałej, stabilnej płyty fundamentowej. To inwestycja w spokój ducha i bezpieczeństwo mieszkańców na długie lata.

Poziom posadowienia płyty fundamentowej, ustalony na podstawie raportu geotechnicznego, wyznacza głębokość, do której musi być usunięty słaby grunt i wykonane zastępstwo. Zazwyczaj wynosi on 0.8m do 1.5m poniżej poziomu terenu, ale w specyficznych warunkach, np. przy wysokim poziomie wód gruntowych, może być niższy.

Wymiana gruntu na tym etapie jest jednorazową szansą na skorygowanie problemu z podłożem. Po wylaniu płyty fundamentowej możliwości interwencji są już bardzo ograniczone i drastycznie droższe.

Stosowanie geowłóknin na dnie wykopu przed zasypaniem materiałem zastępczym jest dobrą praktyką, zapobiegającą mieszaniu się zasypki z pozostałym gruntem rodzimym o słabszych parametrach. Geowłóknina działa jak filtr i separator.

Pamiętajmy, że materiał zastępczy musi być odpowiedniego rodzaju i uziarnienia. Drobny piasek, nawet dobrze zagęszczony, ma gorszą przepuszczalność i większą ściśliwość niż piasek średni lub pospółka, co może wpłynąć na parametry podłoża w długim okresie.

Właściwe przygotowanie podłoża, czyli usunięcie słabych warstw i ułożenie nośnego, łatwo zagęszczalnego materiału zastępczego, to fundament sukcesu dla późniejszego procesu zagęszczeniem gruntu. Zaniedbanie tego etapu zemści się w przyszłości, czasem bardzo dotkliwie.

Ziemia nie wybacza błędów popełnionych na etapie przygotowania podłoża. Myślenie "jakoś to będzie" w kontekście fundamentów to prosta droga do kłopotów.

Należy także pamiętać o odpowiednim dociśnięciu pierwszej warstwy materiału zastępczego do dna wykopu, aby wyeliminować puste przestrzenie i zapewnić solidny start dla kolejnych warstw podsypki. Czasami wykonuje się to specjalnym walcem lub dużą zagęszczarką płytową.

Każda tona przywiezionego piasku i każdy metr sześcienny wywiezionej ziemi mają znaczenie i wpływają na końcowy efekt. Dokładność na tym etapie procentuje.

Inspektor nadzoru budowlanego powinien szczegółowo weryfikować proces wymiany gruntu, w tym rodzaj materiału zastępczego, grubość układanych warstwami oraz sposób i stopień ich zagęszczania gruntu. Jego doświadczone oko jest bezcenne.

Zapewnienie optymalnej wilgotności materiału przeznaczonego do zagęszczania jest kluczowe; zbyt suchy piasek ciężko ubić do wymaganej gęstości, a zbyt mokry "pływa" i staje się wręcz niemożliwy do skutecznego zagęszczenia.

Cały proces wymiany gruntu to złożone przedsięwzięcie, które wymaga wiedzy, doświadczenia i odpowiedniego sprzętu. Nie jest to zadanie dla amatorów.

Metody i sprzęt do zagęszczania gruntu

Kiedy już słaby grunt zostanie usunięty i pojawi się materiał zastępczy, cała uwaga koncentruje się na jednym celu: jego solidnym zagęszczeniu pod płytę fundamentową. Nie można po prostu nasypać piasku i myśleć, że ciężar budynku sam go "usiądzie" – to marzenie ściętej głowy.

Najpowszechniejszą metodą stosowaną pod budowę domów jednorodzinnych jest zagęszczanie wibracyjne. Polega ono na wykorzystaniu urządzeń generujących drgania mechaniczne, które wprawiają ziarna gruntu w ruch, umożliwiając im przesuwanie się i układanie w gęściejszej strukturze.

Głównym narzędziem do tego celu jest zagęszczarka. Na rynku dostępne są różne typy i rozmiary, a wybór zależy od rodzaju zagęszczanego materiału, wymaganej głębokości zagęszczenia oraz rozmiarów obszaru pracy.

Najczęściej spotykane są zagęszczarki płytowe, zwane potocznie "żabami". Dla mniejszych prac i trudno dostępnych miejsc używa się lżejszych modeli (np. 80-150 kg), a do zagęszczania grubszych warstw kruszywa na większych powierzchniach stosuje się cięższe zagęszczarki płytowe (np. 200-500 kg) lub walce wibracyjne.

Większa masa zagęszczarki i wyższa siła odśrodkowa (generowana przez wibrator wewnątrz maszyny) przekłada się na większą energię uderzenia i głębokość oddziaływania na grunt. Zagęszczarka płytowa o masie ok. 200 kg jest w stanie skutecznie zagęścić warstwę piasku o grubości do 20-30 cm, osiągając wymaganą gęstość.

Modele rewersyjne zagęszczarek płytowych umożliwiają zmianę kierunku jazdy, co ułatwia manewrowanie w wykopach i wokół przeszkód. To ważne dla efektywności pracy i równomiernego zagęszczania podłoża.

Istnieją także zagęszczarki stopowe, tzw. ubijaki skoczki (wacker, jumping jack). Są one idealne do zagęszczania spójnych i półspójnych gruntów w wąskich wykopach i wokół elementów konstrukcyjnych, takich jak narożniki wykopów pod fundamenty. Ich specyficzny ruch ubijający lepiej radzi sobie z tymi typami gruntu.

Zagęszczanie wibracyjne jest niezwykle skuteczne w gruntach niespoistych (piaski, żwiry), gdzie drgania powodują reorganizację ziaren i zmniejszenie pustek. W gruntach spoistych (gliny, iły) efektywność jest niższa, a kluczową rolę odgrywa tu właściwa wilgotność gruntu oraz użycie ubijaków stopowych, które działają bardziej dynamicznie, miażdżąc struktury gruntu.

Pamiętajmy, że producenci sprzętu podają maksymalną głębokość skutecznego zagęszczania dla swoich maszyn. Typowa zagęszczarka płytowa o masie 200-300 kg efektywnie działa do głębokości około 30-50 cm w zależności od typu gruntu i jego wilgotności. Użycie maszyny o zbyt małej masie na zbyt grubych warstwach to częsty błąd, który skutkuje niedostatecznym zagęszczeniem głębszych partii podsypki.

Przy dużych inwestycjach, np. halach przemysłowych posadzonych na płytach fundamentowych, stosuje się cięższy sprzęt, np. walce wibracyjne o masie kilku ton, które potrafią skutecznie zagęścić grunt na głębokości kilkudziesięciu centymetrów w jednej warstwę.

Prawidłowa obsługa zagęszczarki jest równie ważna jak dobór odpowiedniej maszyny. Operator powinien poruszać się z równomierną prędkością, wykonując odpowiednią liczbę przejść na tej samej powierzchni, aby zapewnić równomierne zagęszczanie gruntu. Zbyt szybki ruch maszyny ogranicza skuteczność wibracji.

Zwykle zaleca się 4-6 przejść zagęszczarki po każdej warstwie podsypki, ale optymalna liczba przejść powinna być potwierdzona badaniami kontrolnymi na etapie realizacji. Czasem w instrukcji producenta gruntu do podsypki lub w projekcie geotechnicznym są podane konkretne wytyczne dotyczące sprzętu i liczby przejść.

Kluczowe jest także zapewnienie odpowiedniej wilgotności zagęszczanego materiału. Ani za sucho, ani za mokro. Dla piasków optymalna wilgotność to zazwyczaj kilka procent, którą łatwo ocenić organoleptycznie – grunt ściskany w dłoni powinien tworzyć spójną kulkę, która rozpada się po lekkim dotknięciu.

Brak odpowiedniego zagęszczenia pod płytą fundamentową prowadzi do nierównomiernego osiadania, które, jak już wspomniano, jest przyczyną kosztownych uszkodzeń konstrukcyjnych. My, inżynierowie, widujemy to regularnie – pęknięcia ścian, "wiszące" podłogi, problemy ze stolarką.

Wynajem zagęszczarki o masie 200-300 kg to koszt rzędu 100-200 zł za dzień lub 500-800 zł za tydzień, w zależności od lokalizacji i dostawcy. Kupno nowej to wydatek od kilku do kilkunastu tysięcy złotych. To niewielki koszt w porównaniu do potencjalnych szkód.

Nie można zapomnieć o bezpieczeństwie. Zagęszczarki generują znaczne wibracje i hałas, dlatego operatorzy powinni używać odpowiednich środków ochrony osobistej, takich jak rękawice antywibracyjne i ochraniacze słuchu. Długotrwałe narażenie na wibracje może prowadzić do schorzeń zawodowych.

Czasami w projekcie budowlanym lub w raporcie geotechnicznym znajdują się konkretne wytyczne dotyczące typu zagęszczarki i metody zagęszczania gruntu. Należy się do nich bezwzględnie stosować, bo zostały one opracowane w oparciu o specyficzne warunki gruntowe na danej działce.

Nowoczesne zagęszczarki wyposażone są w systemy kontroli zagęszczenia, które informują operatora o stopniu zagęszczenia podłoża. To przydatne narzędzie, choć nie zastępuje tradycyjnych badań laboratoryjnych i terenowych, które są niezbędne do formalnego potwierdzenia poprawności wykonanych prac.

Wybierając sprzęt, warto skonsultować się ze specjalistą lub firmą geotechniczną, która oceniła warunki gruntowe. Pomogą dobrać maszynę odpowiednią do specyfiki gruntu i wymagań projektowych.

Zagęszczanie warstwami: klucz do stabilności

Wyobraźmy sobie stos piasku. Jeśli spróbujemy go ubić, naciskając tylko na wierzch, górna warstwę stanie się twarda, ale głębiej piasek pozostanie luźny i podatny na osiadanie. Podobnie jest z gruntem pod płytą fundamentową – skuteczne zagęszczanie gruntu musi odbywać się warstwami.

Jest to absolutnie kluczowa zasada, której naruszenie niemal na pewno doprowadzi do niedostatecznego zagęszczenia dolnych partii podsypki. Nasypanie grubej podsypki na raz, powiedzmy metra, i próbę jej zagęszczenia dużą zagęszczarkom od góry, to jak próba suszenia głębokiego jeziora suszarką do włosów.

Standardową praktyką, potwierdzoną przez liczne badania i normy, jest układanie materiału podsypkowego, najczęściej piasku lub pospółki, cienkimi warstwami, zazwyczaj o grubości 15-25 cm przed zagęszczeniem. Dlaczego tak cienko? Bo energia generowana przez większość standardowych zagęszczarek płytowych skutecznie dociera tylko do tej głębokości.

Po ułożeniu każdej takiej cienkiej warstwy materiału, należy ją bezzwłocznie poddać procesowi zagęszczania przy użyciu odpowiedniego sprzętu. Liczba przejść zagęszczarki po powierzchni powinna być zgodna z wytycznymi lub wynikami próbnych zagęszczeń – najczęściej to 4 do 6 przejść w obu kierunkach.

Prawidłowe zagęszczenie pod płytę fundamentową każdej kolejnej warstwy tworzy solidną, nośną podstawę dla warstwy następnej. W ten sposób, krok po kroku, budowana jest jednolita, dobrze zagęszczona warstwa konstrukcyjna, zdolna przenieść znaczne obciążenia płyty fundamentowej i budynku.

Pomijanie zagęszczania każdej warstwy lub układanie zbyt grubych warstwami to proszenie się o kłopoty. Nawet jeśli wierzchnia warstwę wydaje się twarda, poniżej może kryć się luźny materiał, który pod obciążeniem budynku będzie osiadać, powodując katastrofalne osiadanie różnicowe.

Proces zagęszczania gruntu w ten sposób jest pracochłonny, ale jego pominięcie jest znacznie kosztowniejsze w perspektywie lat. Lepiej poświęcić dzień czy dwa więcej na etapie fundamentowania niż potem borykać się z pęknięciami ścian.

Wilgotność każdej warstwy przed zagęszczeniem również odgrywa krytyczną rolę. Materiał zbyt suchy nie osiągnie maksymalnej gęstości, a materiał zbyt mokry będzie wypływać pod zagęszczarkom, tworząc grząskie obszary. Doświadczony operator potrafi ocenić wilgotność "na oko", ale w przypadku większych projektów zaleca się kontrolę laboratoryjną wilgotności optymalnej.

Optymalna wilgotność dla większości piasków do podsypki wynosi zazwyczaj w przedziale 5-10%. Jej precyzyjne określenie odbywa się w ramach laboratoryjnego badania Proctora, które wyznacza krzywą zagęszczenia dla danego materiału i wskazuje wilgotność, przy której można osiągnąć maksymalną gęstość objętościową szkieletu gruntowego.

Kiedyś rozmawiałem z wykonawcą, który "zapomniał" o zagęszczeniu kilku dolnych warstwami podsypki pod dużą halą magazynową. Po kilku miesiącach eksploatacji, gdy hala została w pełni załadowana, posadzka popękała w dramatyczny sposób, a w wielu miejscach zapadła się o kilkanaście centymetrów. Koszt napraw przekroczył pierwotny koszt wykonania fundamentów. Myśl o tych kilkuset złotych za dodatkowy dzień pracy zagęszczarki w zestawieniu z milionowymi stratami.

Równomierność zagęszczania każdej warstwy jest równie ważna co jej grubość. Należy zapewnić pokrycie całej powierzchni wykopu, unikając pomijania obszarów, zwłaszcza w rogach i przy krawędziach wykopu.

W miejscach trudno dostępnych dla dużej zagęszczarkom (np. narożniki wykopu, obszary wokół przejść instalacyjnych) należy zastosować mniejszy sprzęt, np. ubijak stopowy, aby zapewnić równie wysoki stopień zagęszczenia gruntu.

Proces ten wymaga stałego monitorowania grubości układanych warstw oraz wizualnej oceny efektywności zagęszczania. Spojrzenie na ślady pozostawiane przez zagęszczarkę może dać wstępne pojęcie o stopniu zagęszczenia – brak wyraźnych śladów może sugerować osiągnięcie wysokiej gęstości.

Czas poświęcony na metodyczne zagęszczanie gruntu warstwami to inwestycja w przyszłość. Daje gwarancję, że podsypka pod płytą fundamentową będzie pracować jako jednolita, stabilna podstawa przez cały okres użytkowania budynku.

Nadmierna grubość warstw, niewłaściwy sprzęt lub brak odpowiedniej liczby przejść to proste recepty na katastrofę budowlaną. Nie ma tu miejsca na skróty czy oszczędności.

Zagęszczenie każdej warstwy to fizyczne zapewnienie, że pustki w gruncie zostaną zredukowane do minimum, a ziarna ułożą się w najbardziej stabilną konfigurację pod działaniem wibracji i ciężaru zagęszczarki.

Ten metodyczny proces, powtarzany na każdej, cienkiej warstwie, warstwami, zapewnia osiągnięcie wymaganego wskaźnika zagęszczenia na całej projektowanej głębokości warstwy konstrukcyjnej.

A przecież właśnie ta dobrze zagęszczona podsypka jest docelowym podłożem dla betonu płyty fundamentowej. To od niej zależy, jak stabilna będzie cała konstrukcja budynku w przyszłości. Dlatego tak ważne jest, aby etap zagęszczania gruntu został wykonany z najwyższą starannością i zgodnie z zasadami sztuki budowlanej oraz projektem geotechnicznym.

Jak sprawdzić prawidłowość zagęszczenia gruntu?

Wykonanie zagęszczania pod płytę fundamentową to jedno, a potwierdzenie, że zostało wykonane prawidłowo, to drugie, równie ważne zagadnienie. Nie można opierać się jedynie na subiektywnym odczuciu "twardości" podłoża po przejechaniu zagęszczarkom. W budownictwie polegamy na liczbach i konkretnych wynikach badań.

Fundamentem całego procesu weryfikacji są badania geotechniczne wykonane jeszcze przed rozpoczęciem budowy. Przedstawiają one charakterystykę gruntu rodzimego, określają poziomy wód gruntowych i dostarczają danych o właściwościach mechanicznych gruntu na danej działce. To na ich podstawie podejmuje się decyzję o ewentualnej wymianie gruntu i ustalane są wymagane parametry zagęszczenia.

Badanie geotechniczne polega zazwyczaj na wykonaniu kilku odwiertów w ziemi na głębokość do kilku metrów (np. 4-6 m) i pobraniu próbek gruntu z różnych głębokości. Próbki te poddawane są analizie laboratoryjnej, która określa typ gruntu (piasek, glina, ił, grunt organiczny), jego uziarnienie, wilgotność, gęstość objętościową oraz wskaźniki charakteryzujące spoistość i ściśliwość.

W przypadku gruntów niespoistych (piaski, pospółki), które są preferowane jako materiał podsypkowy, kluczowe parametry to wskaźnik zagęszczenia I_D (z ang. Relative Density), który mówi o stopniu wypełnienia przestrzeni międzyziarnowych, lub wskaźnik zagęszczenia I_S (stosunek gęstości suchego szkieletu gruntu po zagęszczeniu do maksymalnej gęstości uzyskiwanej w lab. metodą Proctora zmodyfikowaną). Często spotyka się wymóg osiągnięcia wskaźnika zagęszczenia I_S ≥ 0.95-0.98 dla warstw nośnych.

Dla gruntów spoistych do podsypki stosuje się inne kryteria i metody badawcze, np. badanie Proctora, które określa optymalną wilgotność i maksymalną gęstość objętościową gruntu po zagęszczeniu w laboratorium. Stopień zagęszczenia w terenie wyraża się wtedy jako procent tej laboratoryjnej wartości, np. 98% gęstości maksymalnej wg Proctora.

Po zakończeniu prac związanych z zagęszczeniem pod płytę fundamentową, niezbędne jest przeprowadzenie kontrolnych badań terenowych, które potwierdzą, czy wymagane parametry zostały osiągnięte w całej objętości zagęszczonej warstwy. Najpopularniejsze metody to dynamiczne sondowanie płytą VSS (Vägmärkesstenarnas Stora Stötsond) lub dynamiczne sondowanie lekką płytą (LPD - Light Weight Deflectometer).

Sondowanie VSS polega na wbijaniu stożka za pomocą swobodnie spadającego ciężaru i mierzeniu oporu, jaki stawia grunt. Liczba uderzeń na określoną głębokość (np. 10 cm) jest wskaźnikiem zagęszczenia. Im więcej uderzeń potrzeba, tym grunt jest bardziej zagęszczony i ma większą nośność.

Sondowanie lekką płytą (LPD) jest szybsze i pozwala określić moduł dynamiczny odkształcenia gruntu (Evd) w wyniku uderzenia spadającej płyty. Wysoka wartość Evd wskazuje na dobre zagęszczenie i wysoką sztywność podłoża. Standardowe wymagania dla zagęszczonej podsypki pod płytę fundamentową to zazwyczaj Evd ≥ 30-45 MPa.

Badania te należy przeprowadzać w reprezentatywnych punktach zagęszczonej powierzchni, w liczbie wystarczającej do oceny całej zageszczonej warstwy (np. 1 badanie na 100-200 m² powierzchni lub minimum 3-5 badań na płycie fundamentowej standardowego domu jednorodzinnego). Ich wyniki powinny być udokumentowane w protokole badań, który jest częścią dokumentacji budowy.

Pomiar stopnia zagęszczenia gruntu w ten sposób dostarcza twardych danych liczbowych, które można porównać z wymaganiami projektowymi. To obiektywna weryfikacja, a nie "wydaje się być twarde".

Koszt wykonania serii badań dynamicznym sondowaniem (np. 5-10 punktów) to zazwyczaj od kilkuset do tysiąca złotych, w zależności od regionu i firmy. To absolutnie znikomy wydatek w kontekście całkowitych kosztów budowy, a dostarcza kluczowych informacji o poprawności wykonania prac ziemnych.

W przypadku gruntów spoistych kontrolę zagęszczenia często przeprowadza się metodą walca Proctora lub specjalnym dilarometrem polowym. Są to metody mniej powszechne przy domach jednorodzinnych, częściej stosowane przy większych obiektach.

Często inwestorzy, chcąc zaoszczędzić, rezygnują z kontrolnych badań zagęszczenia. To naiwność lub po prostu brak świadomości potencjalnych konsekwencji. Budowa na niedostatecznie zagęszczonym podłożu to tykająca bomba.

Dobrze wykonane badanie geotechniczne wstępne, jasne wytyczne projektowe oraz kontrolne badania zagęszczenia po wykonaniu prac to trójka asów w rękawie, gwarantująca, że zagęszczenie gruntu pod płytą fundamentową będzie solidne.

Raport z badań zagęszczenia powinien jasno wskazywać uzyskane wartości wskaźników zagęszczenia lub modułów odkształcenia oraz porównywać je z wartościami wymaganymi. Brak spełnienia wymagań oznacza konieczność ponownego zagęszczenia i badań, aż do osiągnięcia odpowiednich parametrów.

Nasi specjaliści zawsze podkreślają: kontrola to nie zło konieczne, to kluczowy element procesu budowlanego, zwłaszcza przy tak fundamentalnym etapie, jakim jest przygotowanie podłoża pod płytę fundamentową. Zapytajcie każdego inżyniera z długoletnim doświadczeniem – widzieliśmy już za dużo problemów wynikających z braku rzetelnej kontroli.

Dodatkowo, wizualna kontrola procesu na bieżąco – czy materiał jest odpowiednio układany, czy zagęszczarka wykonuje wymaganą liczbę przejść, czy wilgotność jest prawidłowa – to podstawa, ale musi być uzupełniona badaniami ilościowymi.

Pamiętajmy, że nawet najlepszy materiał do podsypki i najlepszy sprzęt do zagęszczania podłoża nie dadzą gwarancji sukcesu bez odpowiedniej kontroli i weryfikacji wyników. Tylko dane z badań dają pewność.

Na zakończenie tego rozdziału chcielibyśmy położyć nacisk: badanie podłoża przed budową i kontrolne badania zagęszczenia po jej zakończeniu to absolutne minimum. Ignorowanie tych etapów to proszenie się o kłopoty i potencjalnie gigantyczne koszty w przyszłości. Działajmy świadomie i profesjonalnie.

Na koniec warto zilustrować, jak poszczególne etapy przygotowania podłoża wpływają na jego docelową sztywność, mierzoną np. modułem odkształcenia Evd (dynamiczny, MPa).
