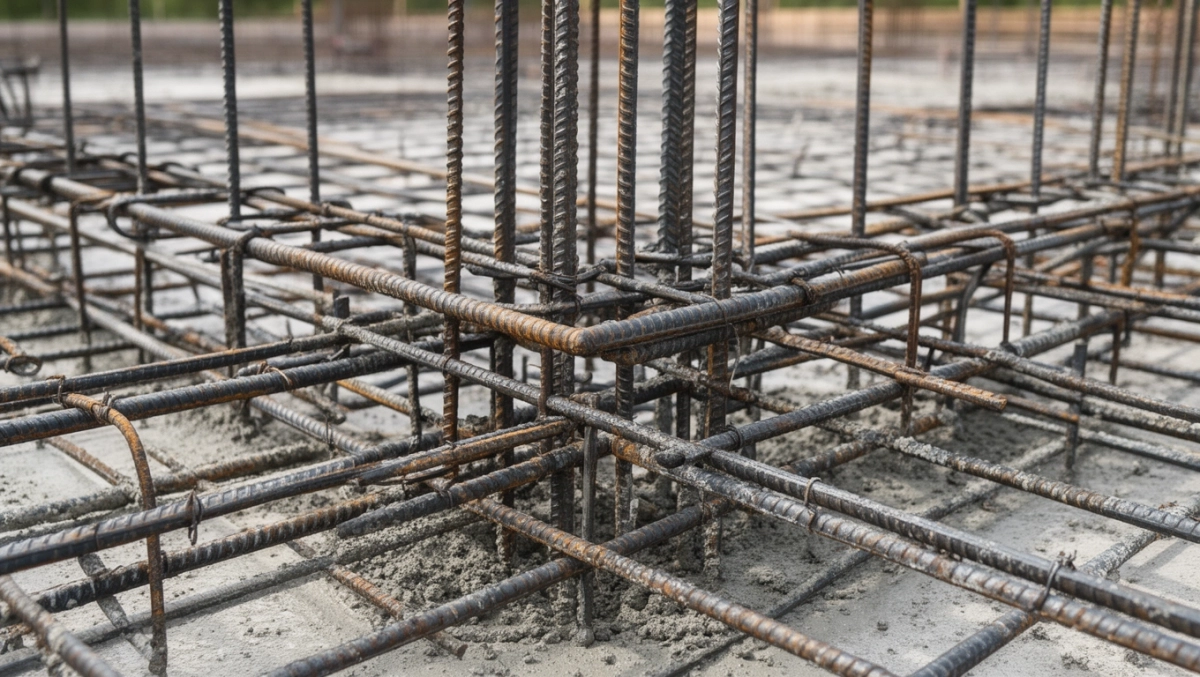

Dozbrajanie naroży płyty fundamentowej: schemat, normy i błędy

Pomijasz dozbrajanie naroży płyty fundamentowej, bo „przecież to żelbet i samo się trzyma"? Za trzy, pięć lat w kątach pomieszczeń mogą wyjść rysy prostopadłe do ścian, a w skrajnych przypadkach dojść do odspojenia fragmentu płyty od podłoża. Zbrojenie naroży płyty fundamentowej to nie kosmetyka projektanta, lecz odpowiedź na konkretne naprężenia, które w tej strefie się kumulują. Poniżej znajdziesz mechanikę tego zjawiska, cztery warianty ułożenia prętów oraz listę błędów, za które płaci się po pierwszej zimie.

• Jak pracuje płyta i gdzie naprawdę pęka
• Schemat dozbrajania naroży płyt fundamentowych
• Najczęstsze błędy przy zbrojeniu narożników
• Normy PN-EN 1992 i długość zakotwienia prętów
• Kiedy wariant naroża trzeba zmienić

Jak pracuje płyta i gdzie naprawdę pęka

Płyta fundamentowa nie jest sztywnym blatem. Pod wpływem obciążeń użytkowych, ciężaru własnego i nierównomiernego osiadania podłoża wygina się, a w strefach swobodnych krawędzi próbuje się odrywać od gruntu. W modelu jednokierunkowym ugina się głównie w jednej osi, w dwukierunkowym pracuje obydwoma, dlatego w drugim wariancie naroża są bardziej wytężone.

Wyobraź sobie płytę podzieloną na trzy strefy. Środek pracuje na zginanie, krawędź na zginanie i skręcanie, a naroże dodatkowo na skręcanie z momentem skręcającym, który chce unieść róg do góry. To właśnie ta składowa odpowiada za rysy przebiegające pod kątem 45° od krawędzi.

Skutki braku dozbrojenia pojawiają się po pierwszym sezonie grzewczym albo po dwóch-trzech latach eksploatacji, gdy podłoże „dogra się" pod nowym obciążeniem. Rysy w narożach mają charakter niekonstrukcyjny, ale przepuszczają wilgoć i radon, a w domach z rekuperacją potrafią stać się kanałami dla strat ciśnienia.

W praktyce rysa narożna rzadko zaczyna się w samym rogu. Wychodzi z niego pod kątem około 45° i biegnie w kierunku środka płyty na odległość równą mniej więcej dwóm grubościom płyty. Jej rozwarcie wynosi początkowo 0,1-0,3 mm, ale cykle mróz-odwilż potrafią je poszerzyć w ciągu pięciu lat do wartości, w której widać ją gołym okiem z odległości dwóch metrów.

Na budowie z 2022 roku widziałem naprawę takiej wady. Dom 140 m² na płycie 25 cm, bez prętów narożnych, koszt iniekcji żywicą i odtworzenia posadzki wyniósł ponad 38 tys. zł. Sama robocizna przy dozbrojeniu w dniu betonowania nie przekroczyłaby 1,2 tys. zł. Proporcje te najlepiej tłumaczą, po co w ogóle ten temat istnieje.

Schemat dozbrajania naroży płyt fundamentowych

Podstawowa zasada brzmi: pręty narożne układa się prostopadle do kierunku rysy, czyli pod kątem 45° (alternatywnie 60°) do krawędzi płyty, w obu warstwach, dolnej i górnej. Jeden kierunek prętów łapie moment zginający, drugi moment skręcający. Pominięcie którejkolwiek warstwy oznacza połowę nośności w narożu.

W praktyce spotyka się cztery warianty geometryczne. Każdy wymaga innego schematu i innej długości prętów, dlatego nie da się zastosować jednego uniwersalnego rysunku na każdą płytę.

Tabela: Parametry dozbrajania w zależności od typu naroża

Tabela: Koszt dozbrajania vs. koszt naprawy rys

Nigdy nie układaj prętów narożnych wyłącznie w warstwie górnej ani wyłącznie w dolnej. Schemat wymaga obydwu warstw, bo moment skręcający działa w obu kierunkach.

Długość pręta narożnego powinna wynosić minimum 1,5 m, a zachładzenie (kotew) za krawędź strefy narożnej musi sięgać 40× średnica. Przy stali 12 mm to 480 mm zakotwienia za punkt zerowy momentu.

Najczęstsze błędy przy zbrojeniu narożników

Lista błędów powtarza się z budowy na budowę, niezależnie od regionu i stażu ekipy. Każdy z nich ma konkretną cenę w postaci późniejszych napraw albo obniżonej trwałości.

• Brak prętów skośnych. Wykonawca ułoży siatkę główną, ale pomija ukośne. Efekt pojawia się po 1-3 latach w postaci rysy 0,2-0,4 mm w narożu.
• Zbyt krótkie pręty. Długość poniżej 1,0 m przy średnicy 12 mm nie zapewnia wymaganego zachładzenia. Rysa wychodzi poza strefę zbrojoną.
• Pomijanie zachładzenia za strefę narożną. Pręt kończy się w odległości równej grubości płyty, czyli dokładnie tam, gdzie rysa próbuje się rozwinąć.
• Zbrojenie tylko w warstwie górnej. Na placach budowy część ekip uważa, że „góra wystarczy", bo tam jest więcej stali z siatki przeciwskurczowej. Mylą się dolna warstwa łapie moment dodatni.
• Brak powiązania z siatką główną. Pręty narożne leżą luzem na podkładkach dystansowych i nie są drutowane do siatki. Podczas betonowania przesuwają się, tracąc pozycję projektową.
• Niewłaściwa otulina. Otulina poniżej 40 mm przy betonie C25/30 i agresywnym gruncie (klasa ekspozycji XC2) przyspiesza korozję i obniża przyczepność.

Konsekwencje każdego z tych błędów materializują się w tym samym scenariuszu. Najpierw pojawia się rysa w narożu, potem woda gruntowa w kapilarach, potem wykwity i wreszcie reklamacja inwestora. Tryb naprawy wygląda identycznie: nacięcie rysy, iniekcja, taśma uszczelniająca, odtworzenie warstw posadzki.

Prostszym rozwiązaniem jest odbiór naroży etapowy, najlepiej przed betonowaniem, kiedy widać jeszcze cały szkielet. Warto wtedy poprosić kierownika budowy o zdjęcia z geotagą, weryfikację długości prętów taśmą mierniczą i kontrolę drutowania. Jedna godzina inspekcji zastępuje tydzień walki z wykonawcą po fakcie.

Normy PN-EN 1992 i długość zakotwienia prętów

Eurokod 2, czyli PN-EN 1992-1-1, w rozdziale 9.3.1.1 opisuje zbrojenie krawędziowe płyt. Wymaga, by w strefach narożnych pręty skośne miały długość zakotwienia l_b równą minimum 40× średnica pręta po obu stronach osi obliczeniowej rysy. W przypadku stali żebrowanej B500SP i betonu C25/30 daje to wartość 480 mm dla średnicy 12 mm.

Tablica 9.2 normy precyzuje też minimalny procent zbrojenia w strefie krawędziowej. Dla płyty o grubości 25 cm i stali AIIIN (B500SP) wskaźnik wynosi 0,13% pola przekroju betonu. W praktyce oznacza to 325 mm²/m, co daje cztery pręty 12 mm na metr bieżący krawędzi. Na tym tle pojedynczy pręt narożny 12 mm to ułamek wymaganego zbrojenia, ale właśnie jego pozycja geometryczna decyduje o skuteczności.

Eurokod 2 dopuszcza stosowanie prętów pod kątem 45° lub 60° do krawędzi. W narożach swobodnych preferuje się 45°, bo pokrywa się z trajektorią momentu głównego. W narożach podpartych, gdzie dominuje zginanie, kąt 60° sprawdza się lepiej, bo mostkuje większą strefę.

Długość zakotwienia zależy też od warunków przyczepności. W betonie C25/30, przy dobrej przyczepności (pręty żebrowane, niezakurzony), współczynnik η₁ wynosi 1,0. Gdy pręt jest zabrudzony lub beton układany w niskiej temperaturze, η₁ spada do 0,7, co wydłuża wymagane zachładzenie o 43%. Na budowach zimowych to realne ryzyko.

W polskiej praktyce projektowej zbrojenie naroży płyt fundamentowych wynika z dwóch źródeł: obliczeń statycznych wg PN-EN 1992-1-1 oraz rysunków szczegółowych konstruktora. Rysunki detali naroży warto dołączyć do projektu wykonawczego, nawet jeśli norma nie nakłada takiego obowiązku wprost. Dzięki temu wykonawca nie improwizuje na budowie.

Kiedy wariant naroża trzeba zmienić

Nie każdy schemat pasuje do każdej płyty. Wariant swobodny, najbardziej wymagający, sprawdza się w domach bez piwnic, gdzie płyta kończy się przy ścianie zewnętrznej bez podparcia bocznego. Kiedy pod ścianą biegnie ławka fundamentowa albo ściana żelbetowa opuszczona poniżej płyty, schemat przechodzi w wariant podparty.

Na gruntach o niskiej nośności, gdzie przewidywane jest osiadanie różnicowe powyżej 2 cm, długość prętów narożnych zwiększa się o 20-30%. Mechanizm jest prosty: większe ugięcie płyty oznacza większy promień krzywizny, a więc i większą strefę rozciąganą. Skrócenie prętów w takiej sytuacji zostawia niechroniony fragment betonu, w którym rysa pojawia się wcześniej.

Warto też unikać naroży swobodnych w rejonie tarasów i wejść, gdzie płyta jest narażona na punktowe obciążenie śniegiem i wodą. Tam lepiej zaprojektować krawędź podpartą słupkiem lub ścianą oporową. Nie chodzi o koszt stali, lecz o zmianę schematu statycznego w najbardziej newralgicznej strefie.

Sprawdź, czy Twój projekt zawiera rysunek detalu naroża. Jeśli go nie ma, poproś konstruktora o uzupełnienie. Koszt takiej poprawki to zwykle 200-400 zł, a zabezpiecza przed wydatkiem rzędu kilkunastu tysięcy złotych za kilka lat.

Najczęstsze pytania inwestorów

Czy pręty narożne układa się przed czy po siatce głównej? Najpierw pręty narożne w warstwie dolnej, potem siatka główna, potem pręty górne i górna siatka. Kolejność wynika z potrzeby zachowania otuliny 40-50 mm od spodu płyty.

Ile prętów przypada na jedno naroże? W narożu swobodnym minimum sześć prętów: po trzy w każdej warstwie, pod kątem 45°. W narożu podpartym wystarczą cztery, po dwa w każdej warstwie.

Czy średnica 10 mm wystarczy? W budynkach mieszkalnych o rozstawie słupów do 6 m i obciążeniu użytkowym do 2,5 kN/m² tak. Przy większych rozstawach lub ścianach murowanych o masie powyżej 8 kN/m lepiej zastosować 12 mm.

Jak odróżnić pręt narożny od zwykłego? Narożny jest zawsze krótszy od prętów siatki głównej i ułożony pod kątem. Jego końce wchodzą pod siatkę, a samego pręta nie da się ułożyć równolegle do żadnej krawędzi.
